Bơm Bánh Răng Ăn Khớp Trong: Giải Pháp Tối Ưu Cho Chất Lỏng Độ Nhớt Cao

Trong các nhà máy dầu nhớt, hóa chất hay thực phẩm, việc vận chuyển các loại lưu chất đặc là một bài toán kỹ thuật không hề đơn giản. Khi bơm ly tâm thông thường hoạt động kém hiệu quả, gây ra tình trạng tụt áp, lưu lượng không ổn định hay rung lắc dữ dội, các kỹ sư vận hành thường tìm đến một giải pháp thay thế hoàn hảo hơn: bơm bánh răng ăn khớp.

Đây không chỉ là một thiết bị thông thường, mà là "trái tim" giúp hệ thống vận hành trơn tru trong những môi trường khắc nghiệt. Vậy tại sao dòng bơm này lại được các chuyên gia công nghiệp tin dùng đến vậy? Hãy cùng đi sâu tìm hiểu trong bài viết dưới đây.

Vì Sao Bơm Bánh Răng Ăn Khớp Trong Được Ưa Chuộng Trong Công Nghiệp?

Trong thực tế sản xuất, khi cần xử lý các chất lỏng có độ nhớt cao như dầu FO, nhựa đường, mật ong hay các loại keo công nghiệp, bài toán đặt ra là làm thế nào để duy trì lưu lượng ổn định mà không làm biến đổi tính chất lưu chất. Bơm ly tâm, với nguyên lý hoạt động dựa trên lực ly tâm, thường "bất lực" trước các loại chất lỏng đặc vì chúng tạo ra sức cản lớn, dẫn đến hiện tượng xâm thực và giảm hiệu suất đáng kể.

Bơm bánh răng ăn khớp ra đời như một câu trả lời cho những thách thức đó. Với thiết kế đặc thù, loại bơm này không chỉ xử lý tốt chất lỏng có độ nhớt cực cao mà còn cung cấp dòng chảy đều, áp suất ổn định và cực kỳ ít rung lắc. Việc lựa chọn đúng loại bơm không chỉ đảm bảo tiến độ sản xuất mà còn giúp doanh nghiệp tiết kiệm chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

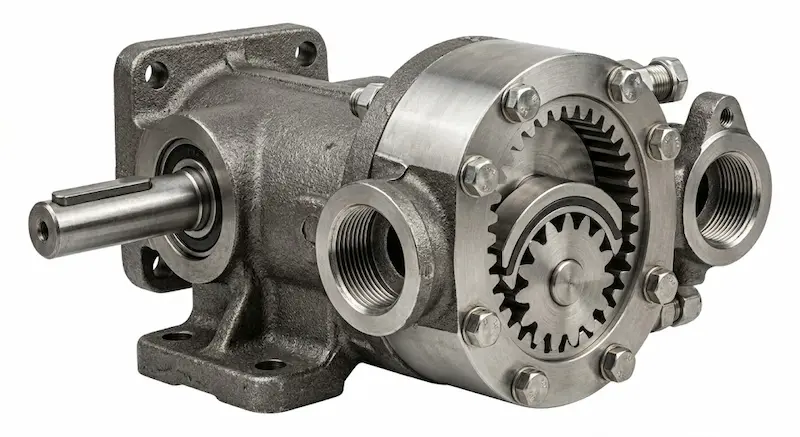

Bơm Bánh Răng Ăn Khớp Trong Là Gì?

Bơm bánh răng ăn khớp là loại bơm thể tích (positive displacement pump) được thiết kế đặc biệt với hai bánh răng đặt lệch tâm. Trong đó, một bánh răng chủ động (bánh răng lớn) nằm bên trong và ăn khớp với một bánh răng bị động (bánh răng nhỏ). Nhờ vào sự chuyển động tinh vi giữa hai bánh răng này, chất lỏng được vận chuyển theo các khoang thể tích nhỏ được hình thành liên tục trong quá trình quay.

Đặc điểm nhận biết

Dòng bơm này được các chuyên gia ưa chuộng nhờ những đặc tính kỹ thuật vượt trội:

• Kích thước gọn: Thiết kế tích hợp giúp tiết kiệm không gian lắp đặt tại nhà máy.

• Hoạt động cực êm: Ít tiếng ồn và độ rung thấp hơn hẳn so với các dòng bơm bánh răng ăn khớp ngoài.

• Khả năng tự mồi xuất sắc: Có khả năng hút chất lỏng từ các bồn chứa thấp hơn vị trí đặt bơm.

• Phù hợp độ nhớt cao: Xử lý hiệu quả lưu chất từ độ nhớt thấp đến cực đặc (lên đến hàng trăm nghìn cSt).

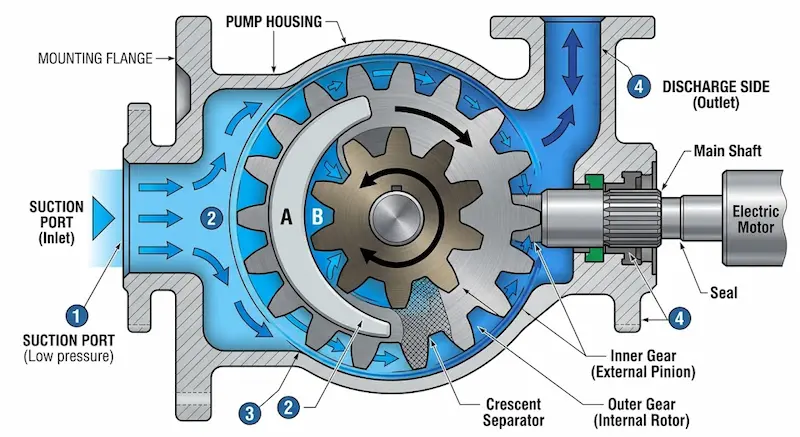

Nguyên Lý Hoạt Động Của Bơm Bánh Răng Ăn Khớp

Quy trình vận hành của bơm bánh răng ăn khớp được chia thành 3 giai đoạn diễn ra liên tục:

1. Quá trình hút: Khi các bánh răng bắt đầu tách ra ở phía cổng hút, khoảng không gian (thể tích) giữa các răng tăng dần. Sự gia tăng thể tích này tạo ra áp suất âm (chân không), giúp hút chất lỏng vào buồng bơm một cách mạnh mẽ.

2. Quá trình vận chuyển: Chất lỏng bị lấp đầy vào các rãnh răng và được dẫn đi dọc theo chu vi của vỏ bơm nhờ chuyển động quay của bộ đôi bánh răng.

3. Quá trình đẩy: Khi các bánh răng bắt đầu ăn khớp trở lại tại cổng ra, thể tích các khoang bị thu hẹp đột ngột, ép chất lỏng ra ngoài với áp suất cao và lưu lượng ổn định.

Sở dĩ dòng bơm này tạo ra lưu lượng ổn định là do nguyên lý bơm thể tích: mỗi vòng quay của bánh răng sẽ dịch chuyển một khối lượng lưu chất cố định. Điều này giúp hệ thống điều khiển lưu lượng đầu ra cực kỳ chính xác.

Cấu Tạo Chi Tiết Của Bơm Bánh Răng Ăn Khớp

Cấu tạo của một chiếc bơm bánh răng ăn khớp là sự kết hợp chính xác của các bộ phận cơ khí:

• Bánh răng trong (chủ động): Nhận momen xoắn trực tiếp từ động cơ.

• Bánh răng ngoài (bị động): Quay theo bánh răng trong nhờ sự tiếp xúc cơ khí.

• Lưỡi liềm (Crescent): Đây là bộ phận quan trọng nhất giúp tách biệt hoàn toàn khoang hút và khoang đẩy, ngăn chặn sự rò rỉ lưu chất ngược dòng.

• Thân bơm, Trục bơm và Phớt làm kín: Đảm bảo độ bền cấu trúc và chống rò rỉ trong môi trường áp suất cao.

Việc hiểu rõ cấu tạo giúp người dùng dễ dàng bảo dưỡng. Ví dụ, việc kiểm tra định kỳ phớt làm kín sẽ giúp giảm thiểu rò rỉ, trong khi lưỡi liềm được thiết kế chính xác sẽ tối ưu hóa hiệu suất hút của bơm.

Các Loại Bơm Bánh Răng Ăn Khớp Phổ Biến

Để tối ưu hóa hiệu quả, thị trường cung cấp nhiều phiên bản dựa trên nhu cầu thực tế:

• Theo vật liệu:

  • Gang: Giải pháp kinh tế cho dầu bôi trơn, dầu thủy lực.

  • Inox 304/316: Lựa chọn bắt buộc cho ngành thực phẩm, dược phẩm hoặc các loại hóa chất có tính ăn mòn cao.

• Theo kiểu truyền động: Có thể kết nối trực tiếp với động cơ, hoặc thông qua hộp giảm tốc để đạt được tốc độ vòng quay phù hợp nhất cho chất lỏng có độ nhớt cực cao.

• Theo ứng dụng: Từ bơm dầu nhớt đến các ứng dụng khắt khe hơn như bơm nhựa đường nóng hay thực phẩm yêu cầu chuẩn vệ sinh.

So Sánh Bơm Bánh Răng Ăn Khớp Và Bánh Răng Ăn Khớp Ngoài

Khi đứng giữa hai lựa chọn này, hãy cân nhắc:

• Độ ồn và rung động: Bơm ăn khớp trong vận hành êm ái hơn nhiều do tốc độ quay thấp hơn và thiết kế bánh răng đặc biệt.

• Khả năng xử lý chất lỏng: Bơm ăn khớp trong vượt trội hoàn toàn với chất lỏng có độ nhớt rất cao và cần sự ổn định dòng chảy tối đa.

• Chi phí: Bơm ăn khớp ngoài thường có giá thành rẻ hơn nhưng độ ồn và xung động cao hơn.

Kết luận: Nếu doanh nghiệp của bạn yêu cầu sự tinh tế, độ ồn thấp và xử lý chất lỏng đặc một cách liên tục, bơm bánh răng ăn khớp là sự lựa chọn không đối thủ.

Ưu Điểm Và Nhược Điểm

Ưu điểm vượt trội

• Dòng chảy liên tục, không bị xung động (pulse-free).

• Khả năng tự mồi cao, làm việc tốt với độ nhớt thay đổi.

• Tuổi thọ cao nếu được bảo dưỡng đúng cách.

Nhược điểm cần lưu ý

• Chi phí đầu tư ban đầu cao hơn các dòng bơm khác.

• Không xử lý được các lưu chất chứa hạt rắn kích thước lớn (có thể gây kẹt bánh răng).

• Yêu cầu lắp đặt van an toàn để tránh quá áp khi đường ống bị nghẽn.

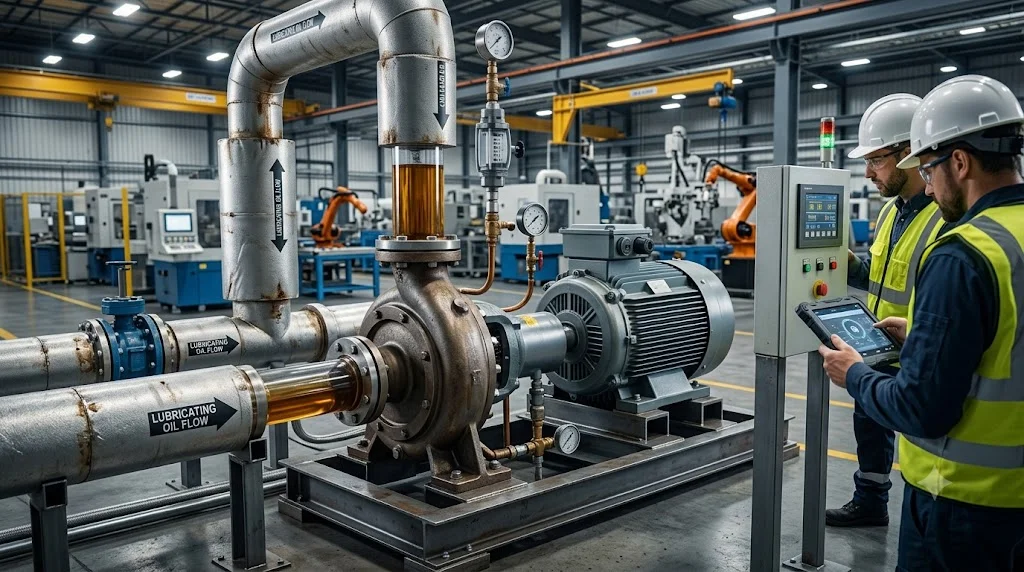

Ứng Dụng Thực Tế

Bơm bánh răng ăn khớp  hiện diện trong hầu hết các lĩnh vực công nghiệp nặng và nhẹ:

1. Ngành dầu khí: Bơm vận chuyển dầu FO, dầu bôi trơn, nhiên liệu.

2. Ngành hóa chất: Bơm các loại keo, nhựa polymer, phụ gia hóa chất.

3. Ngành thực phẩm: Bơm mật ong, siro, chocolate, dầu ăn (yêu cầu vật liệu Inox).

4. Ngành nhựa đường: Vận chuyển nhựa đường nóng trong quá trình thi công hạ tầng.

Hướng Dẫn Lựa Chọn Bơm Bánh Răng Ăn Khớp Đúng Nhu Cầu

Để tránh những sai lầm như chọn sai lưu lượng, vật liệu không tương thích hay bỏ qua yếu tố nhiệt độ, hãy tuân thủ quy trình 6 bước:

1. Xác định lưu chất: Có hóa chất không? Có tạp chất không?

2. Độ nhớt: Tính toán độ nhớt tại nhiệt độ vận hành thấp nhất.

3. Lưu lượng: Xác định lượng chất lỏng cần vận chuyển mỗi giờ.

4. Áp suất: Tính toán trở lực đường ống và chiều cao cột áp.

5. Chọn vật liệu: Đảm bảo độ bền hóa học.

6. Thương hiệu: Ưu tiên các nhà cung cấp có chế độ hậu mãi tốt.

Checklist trước khi mua: Loại lưu chất, độ nhớt, nhiệt độ, lưu lượng, áp suất, điện áp, vật liệu thân bơm, kiểu kết nối.

Câu Hỏi Thường Gặp (FAQ)

Bơm bánh răng ăn khớp trong có tự mồi được không?

Có, đây là một trong những ưu điểm nổi bật nhất. Bơm có khả năng hút chất lỏng từ bồn chứa ngay cả khi đường ống chưa đầy.

Bơm có dùng được cho dầu nhớt đặc không?

Chắc chắn là có. Đây là ứng dụng phổ biến nhất của dòng bơm này vì khả năng vận hành ổn định trong môi trường độ nhớt cao.

Nên chọn bơm bánh răng trong hay ngoài?

Nếu bạn cần sự vận hành êm ái, độ bền cao và xử lý chất lỏng siêu đặc, hãy chọn bơm bánh răng ăn khớp trong để đảm bảo hiệu suất lâu dài.

Tổng Kết

Bơm bánh răng ăn khớp trong chính là giải pháp kỹ thuật ưu việt giúp tối ưu hóa hiệu suất vận hành cho các hệ thống công nghiệp xử lý chất lỏng đặc. Mặc dù chi phí đầu tư ban đầu có thể cao hơn, nhưng giá trị về mặt độ bền, tính ổn định và khả năng tiết kiệm chi phí bảo trì về lâu dài là rất lớn. Việc lựa chọn đúng thông số kỹ thuật ngay từ đầu sẽ giúp doanh nghiệp của bạn tránh được những "điểm mù" về chi phí vận hành.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về bơm bánh răng ăn khớp trong.
