Tại Sao Việc Lựa Chọn Mặt Bích DN26 Chính Xác Lại Quyết Định Độ Bền Hệ Thống?

Vì Sao Chọn Sai Mặt Bích DN26 Có Thể Gây Rò Rỉ Hệ Thống?

Trong thi công cơ điện và lắp đặt đường ống, việc phát hiện hệ thống bị rò rỉ lưu chất ngay khi vừa test áp là một "cơn ác mộng" thực sự. Tình huống thực tế tại nhiều công trình cho thấy, phần lớn sự cố không đến từ chất lượng ống, mà xuất phát từ việc lựa chọn sai thông số mặt bích. Chỉ một sai lệch nhỏ khi chọn sai tiêu chuẩn DIN/JIS/ANSI, hay tính toán sai vật liệu gây ăn mòn điện hóa, hệ thống sẽ phải trả giá đắt.

Hậu quả của việc này là vô cùng nghiêm trọng. Hệ thống bị mất áp suất vận hành, làm giảm hiệu suất của toàn bộ dây chuyền sản xuất. Về lâu dài, các điểm rò rỉ liên tục làm giảm tuổi thọ hệ thống và tiêu tốn hàng chục, thậm chí hàng trăm triệu đồng chi phí bảo trì, nhiễm độc môi trường hoặc dừng máy phát sinh.

Dòng mặt bích dn26 là kích thước được dùng khá phổ biến trong công nghiệp và dân dụng hiện nay. Tuy nhiên, do đặc thù kỹ thuật, việc nắm rõ kích thước, tiêu chuẩn trước khi mua là bắt buộc. Để tối ưu chi phí và đảm bảo an toàn, việc hiểu sâu về mặt bích inox dn26 cũng như bảng kích thước Flange dn26 tiêu chuẩn sẽ giúp kỹ sư đưa ra quyết định chính xác nhất.

Mặt Bích DN26 Là Gì?

Flange dn26 là phụ kiện cơ khí dùng để kết nối các đoạn đường ống có kích thước danh nghĩa DN26 trong hệ thống dẫn lưu chất, hoặc dùng để liên kết ống với van, máy bơm, bình áp lực và các thiết bị phụ trợ khác.

Để hiểu đúng bản chất, chúng ta cần bóc tách thuật ngữ DN (Diameter Nominal). Đây là thông số đường kính danh nghĩa của hệ ống theo tiêu chuẩn châu Âu, hoàn toàn không phải là đường kính ngoài thực tế (OD) hay đường kính trong (ID) tính bằng milimet. Đối với cỡ DN26, tùy thuộc vào tiêu chuẩn sản xuất (như JIS của Nhật, DIN của Đức hay ANSI của Mỹ), mặt bích sẽ được thiết kế để ôm vừa vặn một đường ống có kích thước phi ngoài tương ứng, thông thường dao động quanh dải kích thước ống tiệm cận phi 34mm (hoặc quy đổi tương đương theo hệ inch đặc thù của một số nhà máy).

Về mặt kết cấu, cấu tạo một mặt bích tiêu chuẩn bao gồm ba thành phần cốt lõi không thể tách rời:

• Thân bích: Phần phôi kim loại hoặc nhựa nguyên khối, chịu lực chính và định hình kiểu kết nối.

• Lỗ bulong: Các lỗ khoan được chia độ đều nhau tâm đối xứng, phục vụ việc xỏ bulong liên kết.

• Bề mặt sealing (bề mặt làm kín): Có thể là dạng phẳng (FF) hoặc có gờ (RF), là nơi tiếp xúc trực tiếp với gioăng đệm để ngăn chất lưu lọt ra ngoài.

Nguyên Lý Hoạt Động Của Flange dn26

Mặt bích vận hành dựa trên cơ chế ép kín cơ học cực kỳ nghiêm ngặt. Khi hai mặt bích được đặt đối diện nhau, một gioăng đệm làm kín (gasket) bằng cao bì, teflon (PTFE) hoặc graphite sẽ được đặt vào giữa. Hệ thống bulong tâm đối xứng xung quanh sẽ được siết lực đều, ép chặt hai bề mặt bích lại với nhau. Lực nén nài làm gioăng biến dạng điền đầy vào các khoảng hở li ti trên bề mặt sealing, tạo ra một mối liên kết kín khít tuyệt đối.

Ưu điểm vượt trội của phương pháp kết nối đường ống dn26 này so với việc hàn chết chính là khả năng tạo ra liên kết có thể tháo lắp được. Khi hệ thống gặp sự cố hoặc cần bảo dưỡng định kỳ, kỹ thuật viên chỉ cần tháo lỏng hệ bulong là có thể tách rời đoạn ống hoặc thay thế thiết bị một cách nhanh chóng.

Đồng thời, cấu trúc chịu lực từ phôi đúc hoặc rèn giúp phụ kiện đường ống dn26 này có khả năng chịu đựng được áp lực xung kích lớn và sự co giãn nhiệt liên tục trong môi trường vận hành khắc nghiệt mà không lo biến dạng cấu trúc mông nối.

Các Loại Flange dn26 Phổ Biến Hiện Nay

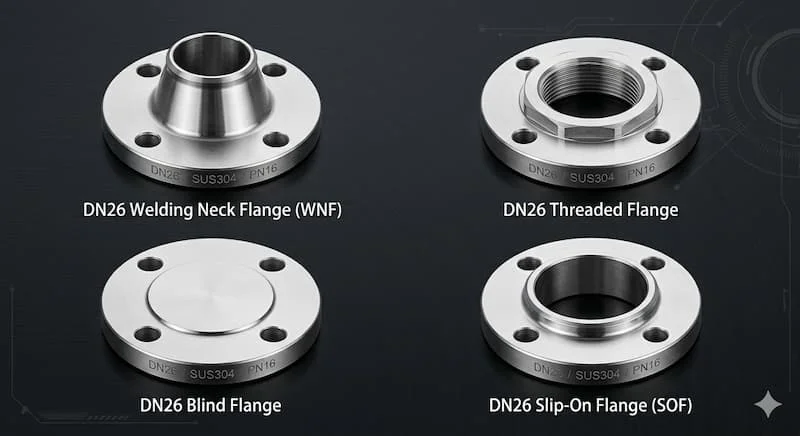

Tùy theo cấu trúc hình học và phương thức liên kết với ống, mặt bích cỡ DN26 được chia thành 4 dòng sản phẩm chính, đáp ứng từng bài toán kỹ thuật chuyên biệt:

1. Mặt bích hàn cổ (Welding Neck)

• Đặc điểm: Có phần cổ dài được vuốt thon và hàn đối đầu trực tiếp với đầu ống.

• Ưu điểm: Khả năng phân phối ứng suất cực tốt, chịu áp lực siêu cao và chịu được rung động lớn.

• Ứng dụng: Thường ứng dụng trong công nghiệp nặng, hệ thống có nhiệt độ cao hoặc lưu chất độc hại.

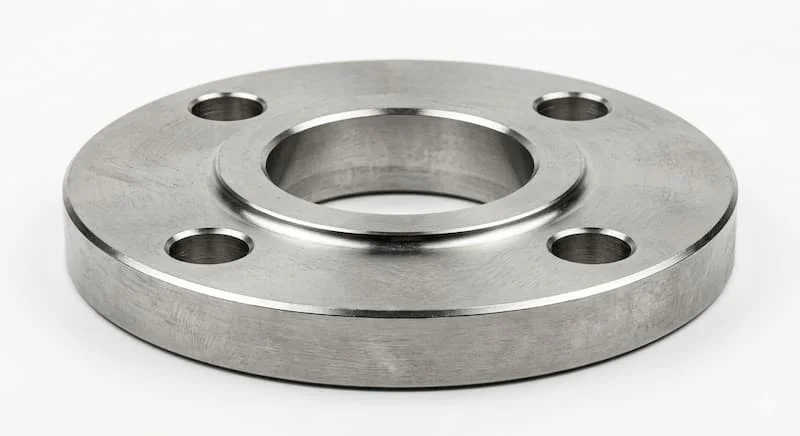

2. Mặt bích hàn trượt (Slip-On)

• Đặc điểm: Đường kính trong của bích lớn hơn đường kính ngoài của ống một chút, cho phép luồn ống vào trong thân bích rồi tiến hành hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Cực kỳ dễ lắp đặt, căn chỉnh dễ dàng và giá thành rẻ hơn mặt bích hàn cổ.

• Ứng dụng: Phổ biến trong các đường ống áp lực trung bình và thấp.

3. Mặt bích ren (Threaded)

• Đặc điểm: Liên kết với ống bằng các bước ren trong tiêu chuẩn (NPT hoặc PT) mà không cần đến thao tác hàn.

• Ưu điểm: Lắp đặt cực nhanh, loại bỏ nguy cơ cháy nổ do tia lửa hàn tại công trường.

• Ứng dụng: Phù hợp với hệ thống nhỏ, khu vực dễ cháy nổ hoặc các đường ống mạ kẽm không thể hàn.

4. Mặt bích mù (Blind Flange)

• Đặc điểm: Mặt bích đặc, không có lỗ thoát ở tâm.

• Ưu điểm: Dùng để bịt kín đầu ống hoặc các đầu chờ của van, thiết bị.

• Ứng dụng: Giúp dễ dàng xả cặn, kiểm tra áp suất hoặc mở rộng hệ thống đường ống sau này.

Thông Số Kỹ Thuật Của Flange dn26

Để chọn được sản phẩm chuẩn xác, việc đọc hiểu các thông số kỹ thuật là điều kiện tiên quyết. Mặt bích không đơn thuần là kích cỡ đường kính, nó là sự tổng hợp của hệ tiêu chuẩn quốc tế nghiêm ngặt.

Dưới đây là bảng thông số tổng quan giúp bạn định hình nhanh cấu trúc sản phẩm:

Khi đặt hàng, việc ghép nối các thông số này sẽ tạo ra mã sản phẩm chuẩn xác. Ví dụ: "Flange dn26 chuẩn DIN PN16 Vật liệu Inox 304" sẽ hoàn toàn khác với "Flange dn26 chuẩn JIS 10K Vật liệu thép". Sự sai lệch về tiêu chuẩn sẽ dẫn đến việc lệch tâm lỗ bulong, khiến việc kết nối tại công trường trở nên bất khả thi.

So Sánh Mặt Bích DN26 Inox Và Thép

Lựa chọn vật liệu là bài toán cân bằng giữa kỹ thuật vận hành và bài toán kinh tế đầu tư. Dưới đây là phân tích chi tiết về hai dòng vật liệu phổ biến nhất hiện nay:

Mặt bích DN26 Inox (SUS304, SUS316)

• Độ bền & Chống gỉ: Khả năng chống oxy hóa tuyệt đối, chống ăn mòn hóa học xuất sắc nhờ lớp màng Crom tự chữa lành trên bề mặt.

• Môi trường sử dụng: Thích hợp cho hệ thống xử lý hóa chất, thực phẩm, dược phẩm, nước sạch sinh hoạt hoặc môi trường biển có hàm lượng muối cao.

• Tuổi thọ & Chi phí: Tuổi thọ cực cao (lên tới hàng chục năm), bề mặt sáng bóng thẩm mỹ tốt. Tuy nhiên, giá thành đầu tư ban đầu khá cao.

Mặt bích DN26 Thép Carbon (SS400, A105)

• Độ bền & Chống gỉ: Chịu lực cơ học, lực va đập rất tốt. Tuy nhiên, dễ bị oxy hóa, rỉ sét nếu tiếp xúc với môi trường ẩm ướt lâu ngày (thường phải mạ kẽm nhúng nóng hoặc sơn chống rỉ).

• Môi trường sử dụng: Sử dụng rộng rãi trong các hệ thống dầu khí, hệ thống HVAC, PCCC, đường ống dẫn hơi nóng hoặc khí nén không có tính ăn mòn.

• Tuổi thọ & Chi phí: Giá thành rẻ, tối ưu chi phí cho các dự án quy mô lớn. Tuổi thọ trung bình, phụ thuộc lớn vào lớp lớp phủ bảo vệ bên ngoài.

Tại Sao Phải Chọn Đúng Tiêu Chuẩn Mặt Bích?

Sự thật là không có một tiêu chuẩn chung toàn cầu nào cho tất cả các loại mặt bích. Nếu bạn cầm một mặt bích chuẩn DIN (Đức) cố gắng lắp ráp vào một hệ thống đang đi theo chuẩn JIS (Nhật Bản) có cùng kích cỡ DN26, bạn sẽ đối mặt với thất bại hoàn toàn. Vì sao?

• Sai khoảng cách và số lượng lỗ bulong: Mỗi tiêu chuẩn quy định một đường kính đường tròn chia lỗ (PCD) khác nhau. Kể cả khi đường kính ngoài bằng nhau, các lỗ bulong vẫn sẽ bị lệch tâm, không thể xỏ thanh ren hay bulong qua được.

• Sai áp lực làm việc: Mặt bích chuẩn ANSI Class 150 có độ dày thân bích và khả năng chịu tải khác hoàn toàn so với dòng DIN PN10. Nếu lắp lẫn lộn, hiện tượng nứt vỡ bích do quá áp hoàn toàn có thể xảy ra khi hệ thống nâng áp suất vận hành.

• Nguy cơ rò rỉ tiềm ẩn: Khi các thông số bề mặt làm kín không đồng bộ, gioăng đệm sẽ bị ép không đều lực. Dưới áp lực dòng chảy lớn, lưu chất dễ dàng xé rách điểm yếu này tạo ra sự cố rò rỉ.

Mặt Bích DN26 Được Dùng Trong Những Hệ Thống Nào?

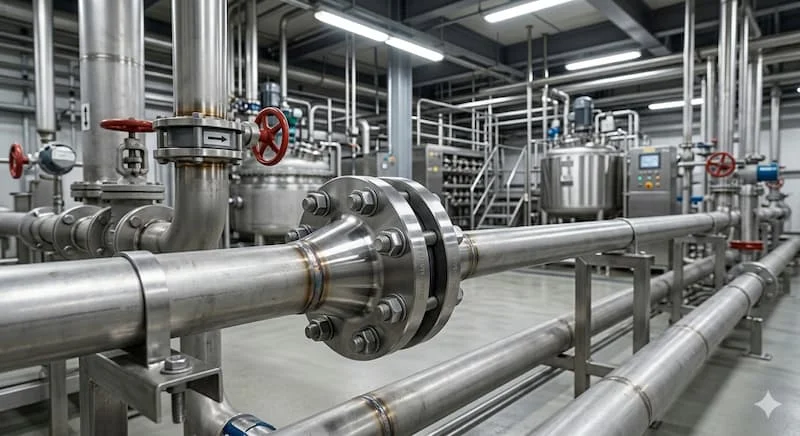

Nhờ kích thước trung bình vừa vặn, mặt bích cỡ DN26 xuất hiện dày đặc trong cả đời sống dân dụng lẫn các ngành công nghiệp nặng. Bạn có thể dễ dàng tìm thấy chúng trong:

• Hệ thống cấp thoát nước & PCCC: Các đường ống trục phụ dẫn nước chữa cháy cho tòa nhà, trạm bơm tăng áp dân dụng.

• Hệ thống HVAC: Đường ống dẫn nước lạnh chiller, hệ thống điều hòa không khí trung tâm của các nhà máy, trung tâm thương mại.

• Nhà máy chế biến thực phẩm & Dược phẩm: Sử dụng mặt bích inox dn26 để đảm bảo tiêu chuẩn vệ sinh an toàn vi sinh, không gây nhiễm tạp chất vào lưu chất thành phẩm.

• Ngành hóa chất & Dầu khí: Các đường ống công nghệ vận chuyển dung môi, hóa chất lỏng có tính ăn mòn trung bình hoặc các nhánh phụ trong hệ thống lọc hóa dầu.

Những Sai Lầm Thường Gặp Khi Chọn Mặt Bích DN26

Để tránh những lãng phí không đáng có về tiền bạc và thời gian, hãy lưu ý những sai lầm phổ biến sau từ các đơn vị thu mua:

1. Chọn sai vật liệu do chỉ nhìn vào giá: Sử dụng bích thép thường cho hệ thống nước thải chứa hóa chất vì muốn tiết kiệm chi phí trước mắt, dẫn đến bích bị ăn mòn rách rưới sau vài tháng sử dụng.

2. Bỏ qua thông số áp lực vận hành: Mua loại bích PN10 lắp cho hệ thống có áp suất đỉnh lên tới 14 bar, gây hiện tượng cong vênh bích khi chạy thử.

3. Không đồng bộ tiêu chuẩn với thiết bị có sẵn: Mua bích không kiểm tra kỹ xem van bướm hay van bi có sẵn tại công trình đang thuộc tiêu chuẩn gì.

4. Dùng sai gioăng làm kín: Dùng gioăng cao su thường cho hệ thống hơi nóng nhiệt độ cao, khiến gioăng bị chảy nhão hoàn toàn.

5. Mua hàng trôi nổi không rõ nguồn gốc: Sản phẩm không có chứng chỉ chất lượng thường bị ăn bớt độ dày phôi hoặc dùng mác vật liệu kém chất lượng (ví dụ inox giả 304).

Lời khuyên tối ưu chuyển đổi: Khi làm việc với nhà cung cấp, hãy luôn chủ động yêu cầu họ cung cấp chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng), Bản vẽ kỹ thuật chi tiết kèm Catalogue sản phẩm để bộ phận kỹ thuật đối chiếu chính xác trước khi xuống tiền.

Hướng Dẫn Chọn Mặt Bích DN26 Phù Hợp

Hãy áp dụng bộ quy trình 5 bước chuẩn chuyên gia dưới đây để chọn được sản phẩm chuẩn xác nhất:

• Bước 1: Xác định môi trường lưu chất: Xác định rõ dòng chảy là nước sạch, nước thải, hơi nóng, khí nén hay hóa chất. Từ đó quyết định vật liệu (Inox, thép hay nhựa).

• Bước 2: Kiểm tra áp suất hệ thống: Xác định áp suất làm việc tối đa (thường tính bằng Bar hoặc PSI) để chọn cấp áp lực phù hợp (PN10, PN16, 10K...).

• Bước 3: Chọn tiêu chuẩn kết nối: Tra cứu xem toàn bộ hệ thống van, thiết bị sẵn có đang đi theo hệ tiêu chuẩn nào (JIS, DIN, ANSI hay BS) để chọn bích đồng bộ.

• Bước 4: Xác định kiểu kết nối kỹ thuật: Chọn dạng bích hàn trượt, hàn cổ hay bích ren tùy thuộc vào yêu cầu kỹ thuật và năng lực thi công của thợ tại công trường.

• Bước 5: Kiểm tra kích thước bulong và gioăng: Chọn đúng loại bulong có chiều dài, đường kính phù hợp và vật liệu gioăng tương thích với môi trường nhiệt độ của hệ thống.

Lưu Ý Khi Lắp Đặt Mặt Bích DN26

Một mặt bích dù có tốt đến đâu cũng sẽ rò rỉ nếu quy trình lắp đặt phi kỹ thuật. Khi thi công, cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Siết bulong theo nguyên tắc đối xứng (hình ngôi sao): Tuyệt đối không siết vòng tròn liền kề. Việc siết đối xứng giúp lực ép dàn đều lên bề mặt gioăng, tránh hiện tượng bếch hay vênh mặt bích.

• Không lắp đặt lệch tâm: Đảm bảo hai đầu ống phải hoàn toàn thẳng hàng trước khi ép bích. Việc dùng lực bulong để kéo hai đường ống lệch tâm lại gần nhau sẽ tạo ứng suất uốn cực lớn, gây nứt gãy mối hàn hoặc vỡ tai bích sau này.

• Kiểm tra bề mặt sealing: Trước khi đặt gioăng, phải lau sạch bụi bẩn, xỉ hàn hoặc các vết xước sâu trên bề mặt làm kín của bích.

Câu Hỏi Thường Gặp Về Mặt Bích DN26 (FAQ)

Mặt bích DN26 dùng cho ống phi bao nhiêu?

Kích thước danh nghĩa DN26 tùy theo các hệ tiêu chuẩn sẽ thường kết nối với các dòng ống có đường kính ngoài (OD) xấp xỉ từ phi 32mm đến phi 34mm. Bạn cần đối chiếu trực tiếp với catalogue của nhà sản xuất ống để chọn chính xác.

DN26 có những tiêu chuẩn nào phổ biến tại Việt Nam?

Tại thị trường Việt Nam, hai hệ tiêu chuẩn phổ biến nhất là JIS (thường là JIS 10K, 16K của Nhật/Hàn) và DIN (DIN PN10, PN16 của Châu Âu). Tiêu chuẩn ANSI thường dùng chủ yếu trong các dự án dầu khí hoặc vốn đầu tư Mỹ.

Khi nào nên chọn inox 304 và khi nào nên chọn thép cho bích DN26?

Nên chọn inox 304 khi hệ thống dẫn nước sạch sinh hoạt, hóa chất có tính ăn mòn hoặc môi trường ẩm ướt cao yêu cầu độ sạch. Chọn thép khi hệ thống là khí nén, dầu, PCCC hoặc hệ thống kín không có tính ăn mòn cao nhằm tối ưu chi phí đầu tư.

Mặt bích DN26 chịu được áp suất tối đa bao nhiêu?

Khả năng chịu áp phụ thuộc vào Class áp lực bạn chọn. Ví dụ, dòng bích DN26 PN16 chịu được áp suất tối đa trong điều kiện tiêu chuẩn là 16 Bar (tương đương khoảng 16 kg/cm²). Dòng Class 300 có thể chịu áp lực lớn hơn nhiều.

Có thể dùng mặt bích DN26 thép mạ kẽm cho hệ thống hóa chất không?

Không nên. Lớp mạ kẽm rất mỏng và dễ bị các hóa chất ăn mòn (axit, kiềm) phá hủy nhanh chóng, lộ ra lớp thép carbon bên trong dẫn đến rò rỉ hệ thống cực nhanh. Đối với hóa chất, bắt buộc phải dùng mặt bích inox 316 hoặc mặt bích nhựa chuyên dụng (PVC, PPH).

Chọn Đúng Mặt Bích DN26 Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, mặt bích tuy chỉ là một phụ kiện nhỏ trong tổng thể công trình nhưng lại đóng vai trò là "mắt xích" quyết định đến sự an toàn và độ kín khít của toàn bộ hệ thống lưu chất. Việc hiểu đúng thông số kỹ thuật, chọn đúng tiêu chuẩn hình học (JIS/DIN/ANSI) và vật liệu phù hợp chính là chìa khóa vàng giúp nâng cao tối đa độ bền công trình, hạn chế tuyệt đối rủi ro rò rỉ và tiết kiệm tối đa chi phí vận hành, bảo dưỡng cho doanh nghiệp của bạn mặt bích dn26.
