Mặt Bích Ống Nhựa PVC: Phụ Kiện Kết Nối Chống Ăn Mòn, Tiết Kiệm Chi Phí Cho Hệ Thống Đường Ống

Vì Sao Mặt Bích Ống Nhựa PVC Được Dùng Rộng Rãi Hiện Nay?

Trong quá trình thiết kế và vận hành các hệ thống dẫn lưu chất, một trong những sự cố thực tế phổ biến nhất là hệ thống nước bị rò rỉ tại điểm nối. Nguyên nhân phần lớn do các mối nối ren hoặc dán keo thông thường bị hở khi có áp lực thay đổi. Nghiêm trọng hơn, đối với các công trình sử dụng đường ống kim loại truyền thống, hiện tượng rỉ sét và bị ăn mòn bởi hóa chất hay môi trường nước nhiễm mặn, nhiễm phèn diễn ra rất nhanh chóng, làm suy giảm tuổi thọ toàn bộ công trình.

Để khắc phục triệt để bài toán này, các kỹ sư cơ điện và vật tư đã tìm đến giải pháp sử dụng vật liệu nhựa cao cấp thay thế. Với khả năng chống hóa chất và chống gỉ vượt trội, mặt bích pvc chính là câu trả lời hoàn hảo bảo vệ hệ thống khỏi sự xâm thực của môi trường.

Hiện nay, mặt bích ống nhựa pvc đã trở thành một phụ kiện ống pvc quan trọng, không thể thiếu trong cả hệ thống ống nhựa công nghiệp lẫn các công trình dân dụng. Sự xuất hiện của loại phụ kiện này giúp đơn giản hóa quá trình lắp đặt và đảm bảo an toàn tuyệt đối cho dòng chảy lưu chất.

Mặt Bích Ống Nhựa PVC Là Gì?

Mặt bích ống nhựa PVC là phụ kiện dùng để kết nối các đoạn ống PVC hoặc thiết bị trong hệ thống dẫn nước và hóa chất bằng phương pháp siết bulong. Đây là định nghĩa ngắn gọn mang tính kỹ thuật giúp phân biệt loại phụ kiện này với các phương pháp nối ống vĩnh viễn bằng keo dán thông thường.

Về cấu trúc kỹ thuật, một bộ phụ kiện mặt bích tiêu chuẩn bao gồm ba thành phần cốt lõi:

• Thân bích (Flange body): Được đúc nguyên khối từ hạt nhựa uPVC hoặc cPVC chất lượng cao với độ dày chịu lực theo tiêu chuẩn.

• Lỗ bulong (Bolt holes): Các lỗ chia đều trên vành mặt bích nhằm mục đích xỏ các thanh ren, bulong cố định.

• Gioăng làm kín (Gasket): Vòng đệm bằng cao su (EPDM hoặc NBR) đặt giữa hai mặt bích nhằm triệt tiêu khe hở vi mô.

Nhờ có cấu tạo cơ học này, chức năng chính của mặt bích không chỉ dừng lại ở việc kết nối các đoạn ống dài mà còn hỗ trợ quá trình tháo lắp, bảo trì hệ thống hoặc thay thế các thiết bị định kỳ (như van, bơm) một cách nhanh chóng mà không cần cắt bỏ đường ống.

Nguyên Lý Hoạt Động Của Mặt Bích PVC

Cơ chế vận hành của liên kết pvc flange connection dựa trên nguyên lý ép phẳng bề mặt có kiểm soát. Khi đưa hai đầu bích áp sát vào nhau, người thợ sẽ đặt một vòng gioăng đệm cao su ở giữa. Hệ thống bulong xung quanh vành bích sau đó được siết chặt đồng đều theo các cặp đối xứng.

Quá trình siết này chuyển hóa lực xoắn của đai ốc thành lực ép dọc trục cực đại, nén chặt vòng gioăng cao su biến dạng mềm điền đầy vào bề mặt nhựa. Chính áp lực sealing này tạo ra một vách ngăn chống rò rỉ hiệu quả, ngăn chặn lưu chất rò rỉ ra môi trường bên ngoài.

Đồng thời, khi cần sửa chữa, kỹ sư chỉ việc nới lỏng các con ốc là có thể tách rời cụm thiết bị, biến các mối nối trở thành điểm liên kết linh hoạt tuyệt vời cho toàn bộ hệ thống mạng lưới flange pvc pipe.

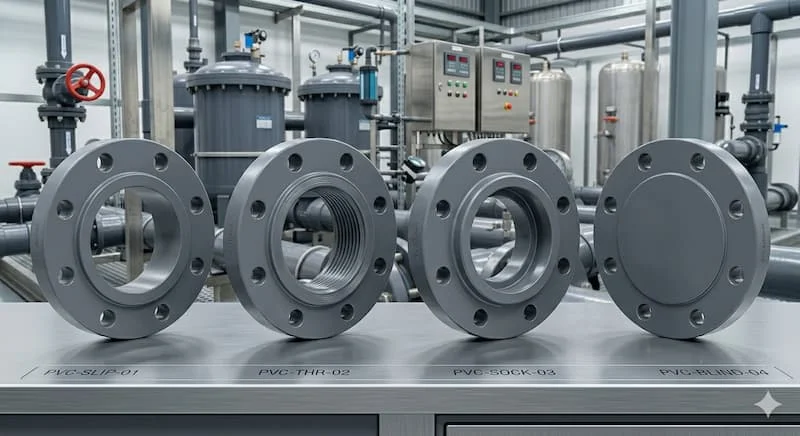

Các Loại Mặt Bích Ống Nhựa PVC Phổ Biến

Để đáp ứng đa dạng cấu trúc hạ tầng từ dân dụng đến các khu chế xuất công nghiệp, loại pvc pipe fitting này được phân tách thành bốn dòng biên dạng phổ biến:

1. Mặt bích PVC rỗng (Slip-on Flange)

• Đặc điểm: Thân bích có một lỗ trống lớn ở tâm để lồng trực tiếp vào đầu ống nhựa.

• Ưu điểm: Trọng lượng rất nhẹ, dễ dàng xoay chỉnh tâm lỗ bulong trước khi cố định, tiết kiệm đáng kể thời gian cân chỉnh khi thi công ngoài công trường.

2. Mặt bích PVC đặc (Blind Flange / Mặt bích mù)

• Đặc điểm: Thân bích được đúc kín hoàn toàn ở tâm, xung quanh vẫn có đầy đủ các lỗ bulong tiêu chuẩn.

• Ưu điểm: Độ cứng và độ dày phôi cao, chịu áp lực tốt, chuyên dụng để bịt kín các đầu ống chờ hoặc cô lập các phân khu đường ống khi cần bảo trì.

3. Mặt bích PVC dán keo (Socket Flange)

• Đặc điểm: Phần lòng trong của bích có gờ chặn và bề mặt nhẵn để kết nối trực tiếp với ống bằng keo dán nhựa chuyên dụng.

• Ưu điểm: Tốc độ thi công cực nhanh, độ bám dính hóa học tuyệt đối, ứng dụng cực kỳ phổ biến trong các mạng lưới cấp nước dân dụng.

4. Mặt bích PVC ren (Threaded Flange)

• Đặc điểm: Phần tâm bích được gia công hệ ren trong tiêu chuẩn (NPT hoặc BSPT).

• Ưu điểm: Dễ dàng tháo lắp vặn vào các đầu ống ren ngoài, không cần sử dụng keo dán hóa chất, rất thích hợp cho các khu vực đòi hỏi tháo mở linh hoạt thường xuyên.

Thông Số Kỹ Thuật Của Mặt Bích PVC

Việc lựa chọn mặt bích bắt buộc phải tuân thủ nghiêm ngặt các dải thông số hình học và áp lực của hệ thống nhằm đảm bảo tính đồng bộ lắp lẫn.

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng phụ kiện này:

So Sánh Mặt Bích PVC Và Mặt Bích Kim Loại

Để giúp các nhà thầu tối ưu hóa chi phí vật tư và lựa chọn đúng mục đích sử dụng, hãy cùng phân tích bảng so sánh trực quan giữa mặt bích nhựa PVC và mặt bích kim loại (Inox/Thép rèn):

• Khi nào nên dùng mặt bích PVC: Nên ưu tiên tuyệt đối cho các hệ thống đường ống dẫn nước sinh hoạt, nước thải, hệ thống tưới tiêu nông nghiệp, và các đường ống hóa chất nồng độ thấp có nhiệt độ lưu chất ở mức bình thường nhằm tiết kiệm chi phí đầu tư.

• Khi nào bắt buộc dùng bích kim loại: Các đường ống chịu áp lực siêu cao (vượt quá 16 bar) hoặc các hệ thống dẫn hơi nóng bão hòa, dầu nóng truyền nhiệt có nhiệt độ vượt ngưỡng chịu đựng của nhựa.

Tại Sao Mặt Bích PVC Phù Hợp Hệ Thống Hóa Chất?

Nhiều nhà thầu thường băn khoăn: "Vật liệu nhựa PVC liệu có thực sự bền bỉ trong môi trường công nghiệp nặng chứa hóa chất không?" Câu trả lời nằm ở bản chất cấu trúc polyme của nhựa uPVC và cPVC. Thiết kế mạch phân tử liên kết hydro-cacbon bền vững giúp vật liệu này có khả năng kháng hóa chất tuyệt vời, không bị hòa tan hay mục nát trước sự xâm thực của phần lớn các dung dịch axit, kiềm, muối và các gốc dung môi hữu cơ nồng độ vừa phải.

Khác với thép carbon dễ bị rỉ sét tạo ra các mảng bám làm nghẹt lòng ống, hay inox vẫn có khả năng bị ăn mòn rỗ (pitting) trong môi trường chứa ion Clorua (như nước biển), mặt bích PVC hoàn toàn miễn nhiễm với hiện tượng oxy hóa tự nhiên. Cộng thêm ưu thế giá thành tối ưu, rẻ hơn nhiều lần so với các loại hợp kim đặc chủng chống ăn mòn, mặt bích PVC chính là sự lựa chọn mang tính chiến lược lâu dài cho các dự án xử lý chất thải công nghiệp.

Nhờ sở hữu hàng loạt ưu điểm vượt trội về cả mặt kỹ thuật lẫn kinh tế, dòng phụ kiện này được ứng dụng cực kỳ sâu rộng trong nhiều ngành công nghiệp:

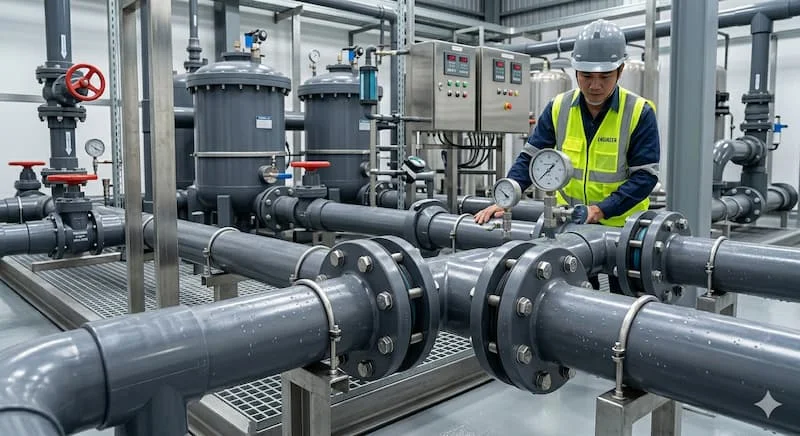

• Hệ thống nước dân dụng & Tòa nhà: Lắp đặt trên các trục đường ống water piping system dẫn nước sạch từ trạm bơm lên các tầng cao của tòa chung cư.

• Nhà máy xử lý nước thải & Nước cấp: Kết nối các van cổng, van bướm và các cụm máy bơm công suất lớn trong các bể lắng, bể lọc.

• Hạ tầng hồ bơi & Công viên nước: Nơi lưu chất chứa hàm lượng hóa chất khử trùng (Clo) cao, đòi hỏi dòng sản phẩm industrial pvc flange chống ăn mòn tuyệt đối.

• Nông nghiệp & Hệ thống tưới tiêu công nghệ cao: Phục vụ các mạng lưới pvc pipe system tưới nhỏ giọt, cấp nước cho các trang trại chăn nuôi quy mô lớn nhờ đặc tính thi công nhanh và giá thành rẻ.

Những Sai Lầm Thường Gặp Khi Dùng Mặt Bích PVC

Dù là vật liệu có độ dẻo dai tốt, nhựa PVC rất dễ bị tổn hại nếu đội ngũ thi công ngoài hiện trường phạm phải các lỗi sau:

1. Dùng sai định mức áp lực (Pressure Rating): Lắp đặt bích có tiêu chuẩn áp lực PN10 vào đường xả của bơm có áp lực đỉnh lên tới 12 bar, gây hiện tượng nứt vỡ mặt bích.

2. Chọn sai tiêu chuẩn khoảng cách lỗ bulong: Mua mặt bích tiêu chuẩn JIS lắp vào thiết bị tiêu chuẩn DIN, dẫn đến việc các lỗ bulong không khớp nhau, không thể xỏ ốc.

3. Sử dụng sai loại keo dán nhựa: Dùng keo dán thông thường kém chất lượng hoặc không làm sạch lớp dầu gia công trên ống, khiến mối nối dán keo bị tuột khi chịu áp.

4. Siết bulong quá lực (Over-torque): Sử dụng máy siết lực tác động quá mạnh khiến vành nhựa của mặt bích bị nứt ngay tại vị trí lỗ bulong.

Khuyến nghị kỹ thuật: Hãy luôn kiểm tra áp lực định mức của hệ thống, sử dụng loại gioăng cao su có độ đàn hồi tốt để giảm chấn và tuyệt đối tuân thủ lực siết vừa phải bằng tay hoặc dùng cờ lê lực cài đặt đúng thông số kỹ thuật.

Hướng Dẫn Chọn Mặt Bích PVC Phù Hợp

Để chọn lựa được cấu kiện chuẩn xác ngay từ khâu mua sắm vật tư, hãy áp dụng bộ checklist 5 bước sau:

• Bước 1: Xác định bản chất môi trường lưu chất: Phân tách rõ hệ thống chạy nước sạch, nước thải hay hóa chất đặc để chọn dòng nhựa uPVC tiêu chuẩn hay dòng cPVC chịu nhiệt kháng hóa chất cao cấp.

• Bước 2: Kiểm tra áp suất vận hành của đường ống: Đảm bảo chọn đúng phân cấp áp lực PN10 hoặc PN16.

• Bước 3: Xác định kích thước DN tương thích: Đo chính xác đường kính ngoài của ống nhựa để chọn size bích (Ví dụ: Ống Ø60mm tương ứng bích DN50).

• Bước 4: Đối chiếu tiêu chuẩn kết nối của thiết bị: Kiểm tra xem van hoặc bơm lắp cùng đi theo tiêu chuẩn lỗ bulong nào (JIS, DIN, hay ANSI) để chọn bích có tiêu chuẩn đồng bộ.

• Bước 5: Lựa chọn kiểu bích lắp đặt: Xác định chọn dòng bích rỗng, bích đặc, dán keo hay bắt ren tùy theo sơ đồ bố trí công nghệ của dự án.

Lưu Ý Khi Lắp Đặt Mặt Bích PVC

Quá trình thi công ngoài công trường đòi hỏi sự tỉ mỉ và tuân thủ đúng các nguyên tắc cơ học nhựa:

• Làm sạch bề mặt kết nối: Trước khi bôi keo dán hoặc đặt gioăng cao su, phải lau sạch toàn bộ bụi bẩn, dầu mỡ bám trên mặt bích và đầu ống.

• Siết bulong theo sơ đồ đối xứng (hình sao): Không được siết chặt hoàn toàn một con ốc ngay từ đầu. Hãy gá đều tất cả các hạt đai ốc, sau đó siết lực tăng dần theo các cặp đối diện để vành bích nhựa được ép phẳng đều, tránh hiện tượng vênh nứt cục bộ.

• Tiến hành thử áp (Leak test): Sau khi hoàn thành lắp đặt và chờ keo dán khô hoàn toàn (thường sau 24 giờ), bắt buộc phải bơm nước thử áp tĩnh để kiểm tra độ kín của toàn bộ các mối nối bích trước khi chôn lấp đường ống.

Câu Hỏi Thường Gặp Về Mặt Bích Ống Nhựa PVC (FAQ)

Mặt bích ống nhựa PVC thông thường chịu được mức áp suất tối đa là bao nhiêu?

Hầu hết các dòng mặt bích nhựa PVC tiêu chuẩn trên thị trường hiện nay được thiết kế cho hai phân cấp áp lực phổ biến là PN10 (chịu áp tối đa 10 bar) và PN16 (chịu áp tối đa 16 bar) ở điều kiện nhiệt độ môi trường bình thường (khoảng 25°C).

Mặt bích uPVC có thể dùng để dẫn các loại hóa chất nồng độ cao không?

Mặt bích làm từ nhựa uPVC có khả năng kháng rất tốt đối với các loại axit, kiềm và dung dịch muối ở nồng độ loãng hoặc trung bình. Đối với các loại hóa chất có nồng độ cao, tính oxy hóa mạnh hoặc có nhiệt độ cao, kỹ sư bắt buộc phải chuyển sang sử dụng vật liệu nhựa cPVC (Chlorinated PVC) hoặc nhựa PVDF chuyên dụng để đảm bảo an toàn.

Điểm khác biệt lớn nhất giữa mặt bích nhựa PVC và mặt bích inox khi lắp đặt là gì?

Điểm khác biệt cốt lõi nằm ở mô-men siết lực và trọng lượng. Mặt bích nhựa PVC yêu cầu lực siết bulong nhỏ hơn nhiều so với bích inox; nếu siết quá tay bích nhựa sẽ bị nứt vỡ ngay. Ngược lại, bích inox có độ cứng cơ học cực cao, chịu được lực siết lớn nhưng lại có giá thành đắt hơn từ 5 đến 10 lần so với bích nhựa PVC cùng kích thước.

Có nên sử dụng mặt bích ống nhựa PVC cho các đường ống lắp đặt ngoài trời không?

Nhựa PVC thông thường nếu tiếp xúc trực tiếp với tia UV trong ánh nắng mặt trời lâu ngày sẽ dễ bị hiện tượng lão hóa, trở nên giòn và dễ nứt vỡ. Nếu bắt buộc phải lắp đặt ngoài trời, bạn nên chọn các dòng mặt bích có phụ gia chống tia UV, hoặc tiến hành sơn phủ một lớp sơn bảo vệ bề mặt bích, hoặc che chắn kỹ càng.

Khi nào tôi nên chọn mặt bích nhựa cPVC thay vì nhựa uPVC thông thường?

Bạn nên chọn vật liệu cPVC khi hệ thống đường ống vận hành có nhiệt độ lưu chất cao (vượt quá 60°C và có thể lên tới 95°C), ví dụ như các đường ống dẫn nước nóng trung tâm, đường ống hóa chất nhiệt độ cao trong các nhà máy xi mạ, dệt nhuộm. Đối với hệ thống nước lạnh hoặc nước thải thông thường, sử dụng uPVC là đã đủ đáp ứng và giúp tối ưu hóa chi phí.

Mặt Bích Ống Nhựa PVC: Giải Pháp Kết Nối Tiết Kiệm Và Hiệu Quả

Tựu trung lại, trong kỷ nguyên tối ưu hóa chi phí và nâng cao hiệu suất công trình, mặt bích ống nhựa pvc chính là sự lựa chọn mang tính thực tiễn cao cho các nhà thầu. Với các đặc tính lý hóa ưu việt như khả năng chống ăn mòn tuyệt đối, trọng lượng siêu nhẹ giúp giảm tải cho hệ thống giá đỡ, cùng mức giá thành cực kỳ phải chăng, sản phẩm này hoàn toàn thay thế tốt cho các dòng bích kim loại đắt đỏ trong các phân khúc trung và hạ áp. Việc hiểu rõ các thông số kỹ thuật và áp dụng quy trình lắp đặt chuẩn hóa sẽ giúp hệ thống đường ống của bạn vận hành ổn định, bền bỉ và nâng cao tối đa tuổi thọ công trình mặt bích ống nhựa pvc.
