Motor Van: Giải Pháp Tự Động Hóa Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong xu thế số hóa và tự động hóa toàn diện của các nhà máy công nghiệp hiện đại, việc tối ưu hóa nhân công và nâng cao độ chính xác trong điều khiển dòng chảy là yêu cầu bắt buộc. Các dòng van cơ học vận hành bằng tay truyền thống đang dần bộc lộ nhiều hạn chế về thời gian phản hồi, độ chuẩn xác và khả năng quản lý tập trung. Để giải quyết bài toán này, sản phẩm Electric Actuator xuất hiện như một giải pháp công nghệ cốt lõi, chuyển đổi hạ tầng đường ống thông thường thành một hệ thống thông minh, vận hành khép kín và có thể điều khiển từ bất kỳ đâu.

Motor Van Là Gì?

Định nghĩa motor van

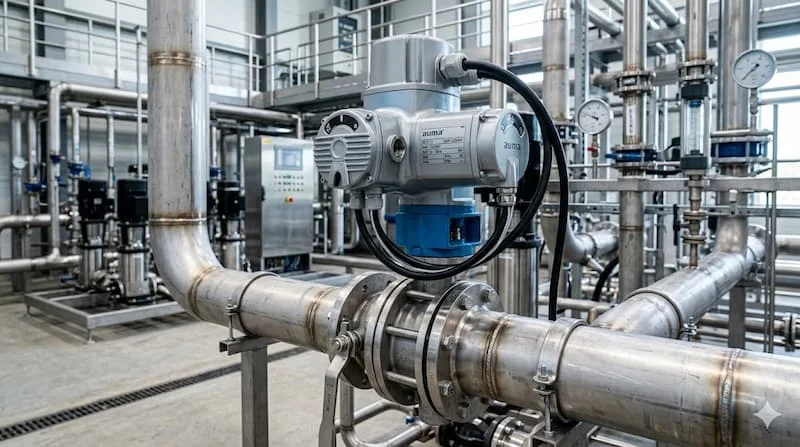

Motor van là thiết bị cơ điện cao cấp được tạo thành từ sự kết hợp đồng bộ giữa một dòng van công nghiệp tiêu chuẩn và một bộ truyền động điện (thường gọi là Electric Actuator). Thay vì sử dụng lực cơ lý từ cánh tay con người để vô lăng hoặc gạt tay, thiết bị này sử dụng năng lượng điện để xoay trục van, từ đó thực hiện chu trình đóng mở hoàn toàn hoặc điều tiết mịn màng lưu lượng của dòng lưu chất di chuyển trong đường ống.

Vai Trò Của Electric Actuator Trong Hệ Thống

• Giảm thiểu thao tác thủ công: Loại bỏ hoàn toàn sức người trong việc vận hành các dòng van có kích thước lớn hoặc lắp đặt tại các vị trí nguy hiểm, độc hại, trên cao.

• Tăng độ chính xác vận hành: Kiểm soát góc mở của đĩa van một cách chuẩn xác từng tỷ lệ phần trăm, điều mà các dòng van cơ học không bao giờ thực hiện được.

• Quản lý và vận hành từ xa: Cho phép kỹ sư ngồi tại phòng điều khiển trung tâm vẫn có thể đóng mở van ở các trạm bơm cách xa hàng cây số.

• Tích hợp hệ thống tự động hóa: Thiết bị dễ dàng kết nối và truyền nhận dữ liệu trực tiếp với các hệ thống điều khiển thông minh như bộ lập trình PLC, mạng truyền thông SCADA, hay hệ thống quản lý tòa nhà BMS.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Electric Actuator

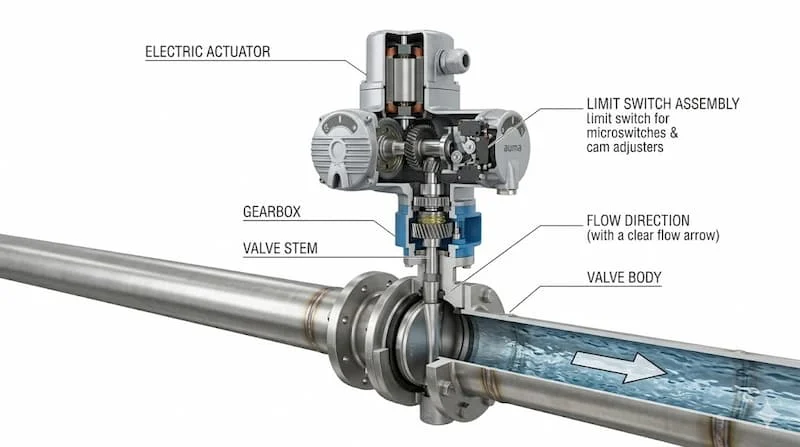

Cấu Tạo Electric Actuator

Cấu trúc cơ khí của một bộ Electric Actuator được phân chia làm ba phần nền tảng, đảm bảo tính tháo lắp và thay thế linh hoạt:

Phần van công nghiệp: Là bộ phận tiếp xúc trực tiếp với lưu chất, chịu trách nhiệm ngăn chặn hoặc cho dòng nước đi qua. Tùy thuộc vào áp suất và môi chất, các dòng van cơ bản được tích hợp gồm van bi, van bướm, van cổng hoặc van cầu.

Bộ điều khiển điện (Actuator): Đầu não chuyển đổi năng lượng, bao gồm:

• Motor điện: Động cơ chính sinh ra momen xoắn khi có dòng điện chạy qua.

• Hộp số giảm tốc: Hệ thống bánh răng kỹ thuật giúp tăng momen lực siết và giảm tốc độ vòng quay xuống mức an toàn cho trục van.

• Công tắc hành trình: Cơ cấu ngắt điện tự động khi đĩa van chạm tới vị trí mở hoàn toàn hoặc đóng hoàn toàn, bảo vệ motor không bị cháy do quá tải.

• Bộ hiển thị trạng thái: Mặt kính chỉ báo góc mở trực quan trên đỉnh bộ điều khiển giúp quan sát nhanh bằng mắt thường.

Nguồn điện cấp vào: Thiết bị có khả năng thích ứng cao với nhiều lưới điện công nghiệp và dân dụng khác nhau tùy theo phiên bản đặt hàng, bao gồm dòng điện một chiều 24VDC, dòng điện xoay chiều 24VAC, 220VAC hoặc dòng điện nguồn 3 pha 380VAC.

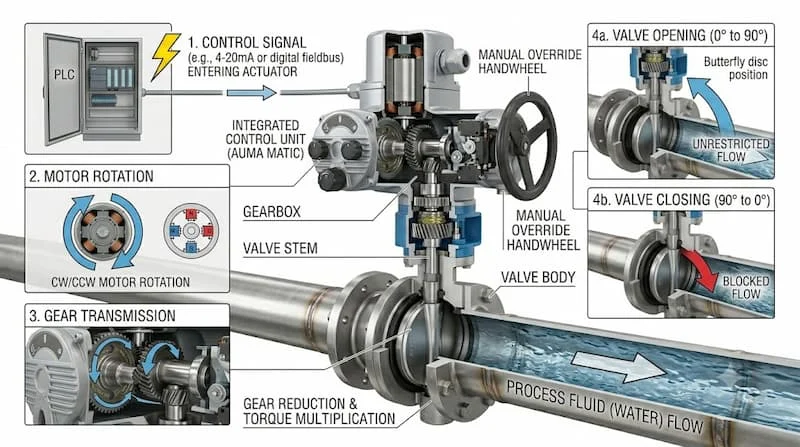

Nguyên Lý Hoạt Động

Quy trình vận hành tự động của thiết bị diễn ra theo một chu trình khép kín và an toàn. Khi bộ điều khiển trung tâm cấp một tín hiệu điện vào bộ truyền động, motor điện sẽ khởi động và tạo ra dòng chuyển động quay. Momen xoắn từ motor được truyền qua hệ thống hộp số giảm tốc để nhân dòng lực lên gấp nhiều lần, sau đó tác động trực tiếp vào trục van. Trục van xoay kéo theo đĩa van hoặc bi van dịch chuyển cấu trúc hình học. Khi đĩa van đi hết hành trình quy định, vấu cam trên trục sẽ chạm vào công tắc hành trình để tự động ngắt nguồn điện cấp vào motor, giữ van cố định ở trạng thái mong muốn.

Tại Sao Electric Actuator Có Thể Điều Khiển Tự Động?

Khả năng tự động hóa vượt trội của thiết bị xuất phát từ cơ chế chuyển đổi điện năng thành cơ năng một cách tuyến tính kết hợp với mạch phản hồi trạng thái thông minh. Không chỉ nhận lệnh một chiều, bộ truyền động điện còn liên tục gửi các tín hiệu analog hoặc kỹ thuật số về tủ điều khiển để thông báo chính xác vị trí hiện tại của cánh van. Sự giao tiếp hai chiều này giúp hệ thống trung tâm lập trình được các kịch bản phối hợp vận hành tự động giữa van, máy bơm và cảm biến áp suất.

Phân Loại Electric Actuator Phổ Biến Hiện Nay

Để tối ưu hóa chi phí và hiệu suất cho từng vị trí lắp đặt, thiết bị được phân chia cụ thể theo ba tiêu chí cốt lõi:

Theo Kiểu Van Cơ Học Tích Hợp

Electric Actuator Bi: Sử dụng viên bi khoét lỗ xuyên tâm để kiểm soát lưu chất. Ưu điểm nổi bật là tốc độ đóng mở dứt khoát, độ kín khít cơ học tuyệt đối 100 phần trăm và chịu được áp lực cao. Dòng sản phẩm này chuyên dùng cho các đường ống nước sạch cỡ nhỏ đến trung bình và các hệ thống hóa chất, dung môi.

Electric Actuator Bướm: Sử dụng đĩa van hình tròn xoay 90 độ trong lòng ống. Điểm mạnh là giá thành đầu tư thấp hơn rất nhiều so với van bi ở các kích thước lớn, kết cấu gọn nhẹ, tiết kiệm không gian. Thiết bị được ứng dụng phổ biến trong hệ thống điều hòa không khí HVAC, đường ống cấp thoát nước tổng của tòa nhà.

Electric Actuator Cổng: Vận hành theo cơ chế nâng lên hạ xuống của cánh van như một chiếc cổng. Ưu điểm là khi mở hoàn toàn, lòng ống không có vật cản, giúp tối đa hóa lưu lượng dòng chảy và triệt tiêu hoàn toàn tổn thất áp suất dọc đường. Thường xuất hiện trong các nhà máy sản xuất nước sạch và các trục ống dẫn công nghiệp nặng.

Theo Kiểu Điều Khiển Tín Hiệu

Kiểu ON/OFF: Đây là dạng điều khiển cơ bản nhất, van chỉ vận hành ở hai trạng thái cực đoan là đóng hoàn toàn (0 phần trăm) hoặc mở hoàn toàn (100 phần trăm). Phù hợp cho các vị trí chỉ cần cách ly đường ống khi sửa chữa hoặc cấp nước tổng.

Kiểu Tuyến Tính (Modulating): Dòng van cao cấp có khả năng dừng đĩa van ở bất kỳ vị trí nào trong hành trình (ví dụ mở 15 phần trăm, 45 phần trăm, 80 phần trăm) để điều tiết lưu lượng và nhiệt độ một cách mịn màng. Thiết bị vận hành dựa trên các tín hiệu điều khiển chuẩn công nghiệp như 4-20mA hoặc 0-10V.

Theo Điện Áp Vận Hành

• Phiên bản 24V: Độ an toàn điện cao, chống giật tuyệt đối, chuyên dùng cho các vị trí ẩm ướt hoặc hệ thống tự động hóa nhỏ.

• Phiên bản 220V: Sử dụng trực tiếp điện lưới dân dụng, không cần bộ chuyển đổi nguồn, là dòng phổ biến nhất hiện nay.

• Phiên bản 380V: Chuyên dùng cho các dòng van công nghiệp kích thước siêu lớn, cần lực momen xoắn cực mạnh để thắng lực cản của dòng chảy.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Electric Actuator

Việc chọn sai thông số định mức không chỉ khiến hệ thống không thể lắp ráp mà còn tiềm ẩn nguy cơ phá hủy thiết bị chỉ sau vài lần đóng mở.

Kích Thước Danh Nghĩa (DN)

Kích thước lòng trong của van phải đồng bộ tuyệt đối với đường kính của đường ống dẫn. Các dải kích thước quy chuẩn công nghiệp trải dài từ các nhánh nhỏ như DN15, DN25, DN50 cho đến các trục ống chính như DN100, DN300 và lớn hơn nữa.

Áp Suất Làm Việc Định Mức (PN)

Chỉ số thể hiện áp lực thủy tĩnh lớn nhất mà van có thể chịu đựng liên tục trong điều kiện vận hành chuẩn. Người mua cần lựa chọn chính xác các cấp áp suất như PN10, PN16, PN25 hoặc PN40 tùy thuộc vào áp lực đỉnh của cụm bơm đầu nguồn.

Vật Liệu Chế Tạo Thân Van

• Chất liệu Gang: Giá thành thấp, chịu lực nén tốt, chuyên dùng cho hệ thống nước sạch thông thường.

• Chất liệu Inox 304: Khả năng chống oxy hóa tuyệt vời, không bị rỉ sét bề mặt, dùng cho nước thải xử lý và thực phẩm.

• Chất liệu Inox 316: Dòng vật liệu cao cấp, kháng ăn mòn clorua tốt, lựa chọn bắt buộc cho môi trường hóa chất, nước biển.

• Chất liệu Đồng: Độ dẻo dai cao, dễ gia công, chuyên dùng cho các nhánh ren của hệ thống nước dân dụng.

Tiêu Chuẩn Kết Nối Cơ Học

Tùy thuộc vào thiết kế đường ống để chọn kiểu liên kết phù hợp, đảm bảo độ kín khít cao: kiểu Wafer (kẹp giữa hai mặt bích), kiểu Lug (bắt tai bu lông quanh thân van), kiểu kết nối mặt bích tiêu chuẩn (JIS, BS, DIN) hoặc kết nối ren ngoài, ren trong cho ống nhỏ.

So Sánh Electric Actuator Và Van Điều Khiển Khí Nén

Để có góc nhìn toàn diện khi lập dự toán vật tư cho dự án, các kỹ sư thường đặt lên bàn cân hai công nghệ tự động hóa phổ biến nhất hiện nay:

Khi Nào Nên Chọn Electric Actuator?

Bạn nên ưu tiên lựa chọn dòng van điều khiển bằng điện khi mặt bằng công trình đã có sẵn nguồn điện ổn định, vị trí lắp đặt không có hệ thống cấp khí nén tập trung, yêu cầu chu trình đóng mở diễn ra từ từ để triệt tiêu hiện tượng búa nước, và chủ đầu tư muốn tối ưu hóa chi phí xây dựng hạ tầng ban đầu.

Khi Nào Nên Chọn Van Khí Nén?

Dòng van khí nén là lựa chọn bắt buộc tại các nhà máy hóa chất dễ cháy nổ, các môi trường có độ ẩm cực cao, hoặc các dây chuyền công nghệ yêu cầu tốc độ đóng ngắt khẩn cấp tính bằng giây và tần suất thực hiện chu trình đóng mở diễn ra liên tục liên tục trong ngày.

Ứng Dụng Thực Tế Của Electric Actuator

Nhờ khả năng vận hành độc lập, bền bỉ và dễ dàng kết nối số hóa, thiết bị này có mặt trong hầu hết các sơ đồ công nghệ hiện đại:

Hệ Thống Cấp Thoát Nước Và Hạ Tầng

Lắp đặt tại các nhà máy xử lý nước sạch thành phố, trạm bơm nước thải đô thị, và hệ thống điều hướng dòng chảy của các tòa nhà cao tầng để tự động hóa việc phân phối lưu lượng theo múi giờ sinh hoạt.

Hệ Thống Điều Hòa Không Khí Trung Tâm (HVAC)

Thiết bị đóng vai trò điều tiết lưu lượng nước lạnh từ cụm Chiller đến các tháp giải nhiệt (Cooling Tower) và các dàn trao đổi nhiệt AHU, giúp duy trì nhiệt độ phòng ổn định và tiết kiệm tối đa lượng điện năng tiêu thụ.

Hệ Thống Phòng Cháy Chữa Cháy (PCCC)

Electric Actuator được tích hợp vào các tuyến ống trục chính dẫn nước cứu hỏa, kết nối trực tiếp với trung tâm điều khiển báo cháy. Khi có tín hiệu báo cháy, van sẽ tự động mở để cấp nước áp lực cao đến các họng xả mà không cần con người phải tiếp cận khu vực nguy hiểm.

Các Nhà Máy Sản Xuất Công Nghiệp

Ứng dụng sâu rộng trong dây chuyền sản xuất của nhà máy hóa chất (điều khiển dòng dung môi), nhà máy thực phẩm và bia rượu (kiểm soát dòng nguyên liệu sạch), nhà máy dược phẩm (vận hành phòng vô trùng) và các trạm phát năng lượng, thủy điện.

Những Sai Lầm Thường Gặp Khi Chọn Electric Actuator

Việc thiếu kinh nghiệm trong khâu bóc tách khối lượng vật tư rất dễ dẫn đến các sự cố nghiêm trọng khi đưa thiết bị vào chạy thử nghiệm:

Chọn Sai Điện Áp Vận Hành

Lắp đặt nhầm bộ truyền động điện dòng 24V vào lưới điện nguồn 220V sẽ gây ra sự cố chập cháy motor ngay lập tức. Ngược lại, cấp nguồn 220V vào van sử dụng điện 380V sẽ khiến thiết bị không đủ công suất để khởi động.

Chọn Sai Mô-Men Xoắn (Torque) Của Bộ Điều Khiển

Mỗi kích thước van và áp suất dòng chảy yêu cầu một lực momen xoắn nhất định để thắng lực ma sát của gioăng làm kín. Nếu chọn bộ actuator có lực momen quá nhỏ so với thân van, cánh van sẽ bị kẹt nửa chừng, motor chịu tải cao liên tục dẫn đến nóng và tự ngắt hoặc cháy cuộn dây.

Không Xem Xét Môi Trường Làm Việc Thực Tế

Lắp đặt một bộ Electric Actuator tiêu chuẩn thông thường tại khu vực ngoài trời mưa gió hoặc môi trường chứa hơi axit mà không có cấp bảo vệ IP67, IP68 hoặc vỏ chống ăn mòn. Hệ quả là nước mưa và hóa chất thấm vào bo mạch điện tử bên trong, gây hư hỏng toàn bộ hệ thống điều khiển chỉ sau vài tháng sử dụng.

Chọn Sai Tiêu Chuẩn Chuẩn Kết Nối

Sự sai lệch giữa tiêu chuẩn mặt bích của van (ví dụ chuẩn JIS của Nhật) và tiêu chuẩn bích của đường ống sẵn có tại công trường (chuẩn BS của Anh) khiến các lỗ xỏ bu lông không khớp nhau. Việc này làm kéo dài thời gian thi công, buộc nhà thầu phải tốn thêm chi phí mua phụ kiện chuyển đổi hoặc cắt hàn lại cổ ống.

Hướng Dẫn Chọn Electric Actuator Phù Hợp Với Checklist 7 Bước

Để đảm bảo độ chuẩn xác kỹ thuật tuyệt đối và tối ưu hóa ngân sách đầu tư, hãy áp dụng quy trình kiểm tra 7 bước nghiêm ngặt dưới đây trước khi tiến hành đặt hàng:

• Bước 1: Xác định bản chất của lưu chất chạy qua ống. Môi chất là nước sạch, hơi nóng nhiệt độ cao, dầu truyền nhiệt hay hóa chất có tính ăn mòn mạnh để chọn dòng van cơ học tương thích.

• Bước 2: Xác định chính xác kích thước danh nghĩa đường ống (DN) tại vị trí cần lắp đặt thiết bị.

• Bước 3: Kiểm tra áp suất làm việc thực tế và áp suất đỉnh của hệ thống để lựa chọn cấp áp suất PN của van phù hợp.

• Bước 4: Lựa chọn vật liệu chế tạo phần thân van và gioăng làm kín (Gang, Inox 304, Inox 316 hoặc Đồng) dựa trên đặc tính của môi chất ở Bước 1.

• Bước 5: Chọn nguồn điện áp vận hành sẵn có tại vị trí lắp đặt (24V, 220V hay 380V).

• Bước 6: Xác định rõ kiểu điều khiển dòng chảy theo yêu cầu công nghệ: Chỉ cần đóng ngắt hoàn toàn (chọn van ON/OFF) hay cần điều tiết lưu lượng mịn màng (chọn van Tuyến Tính).

• Bước 7: Lựa chọn các thương hiệu bộ truyền động điện và thân van có uy tín lâu năm trên thị trường, đảm bảo đầy đủ giấy tờ chứng nhận xuất xứ và cam kết bảo hành rõ ràng.

FAQ - Câu Hỏi Thường Gặp Về Electric Actuator

Electric Actuator thực chất là gì và cấu trúc cơ bản gồm những gì?

Motor van là dòng van công nghiệp được tích hợp thêm bộ truyền động bằng điện cao cấp, giúp thay thế hoàn toàn thao tác vận hành bằng tay người để tự động đóng mở hoặc căn chỉnh tỷ lệ dòng chảy theo tín hiệu điều khiển từ xa.

Thiết bị motor van có thể lắp đặt và vận hành trực tiếp ngoài trời được không?

Hoàn toàn có thể được. Tuy nhiên, bạn bắt buộc phải lựa chọn các dòng actuator được thiết kế chuyên dụng cho môi trường ngoài trời, đạt tiêu chuẩn mã bảo vệ chống nước, chống bụi từ IP67 hoặc IP68 trở lên để đảm bảo an toàn tuyệt đối cho các linh kiện điện tử bên trong.

Dòng motor van và van điện từ (Solenoid Valve) khác nhau như thế nào?

Van điện từ sử dụng lực hút của nam châm điện nên tốc độ đóng mở cực nhanh (gần như tức thời) nhưng chỉ phù hợp cho đường ống kích thước nhỏ và dễ bị hiện tượng búa nước. Trong khi đó, motor van sử dụng động cơ và hộp số giảm tốc nên vận hành êm ái hơn, đóng mở từ từ giúp bảo vệ đường ống, chịu được kích thước đường ống lớn và có độ bền cơ học cao hơn hẳn.

Thiết bị này có khả năng kết nối để điều khiển từ xa thông qua điện thoại hay máy tính không?

Hoàn toàn được. Bằng việc kết nối dây tín hiệu của motor van về bộ điều khiển trung tâm PLC hoặc bộ điều khiển thông minh, bạn có thể dễ dàng quản lý, giám sát trạng thái đóng mở của van từ xa thông qua giao diện phần mềm trên máy tính (SCADA) hoặc các ứng dụng quản lý trên thiết bị di động.

Một bộ motor van tiêu chuẩn công nghiệp thường có tuổi thọ vận hành bao lâu?

Nếu được lựa chọn đúng thông số kỹ thuật, lắp đặt đúng dải lực và vận hành trong môi trường phù hợp, một bộ motor van chính hãng có tuổi thọ thiết kế rất dài, dao động bền bỉ từ 5 đến 15 năm tùy thuộc vào tần suất hoạt động của hệ thống.

Kết Luận

Nói tóm lại, sở hữu khả năng tự động hóa tối ưu, độ chính xác cơ khí tuyệt đối và tính thích ứng hoàn hảo với các hệ thống điều khiển thông minh, motor van chính là giải pháp công nghệ then chốt giúp nâng cấp hiệu suất và đảm bảo an toàn cho mọi hạ tầng đường ống hiện đại. Việc đầu tư bài bản, thấu hiểu cấu tạo motor van và xác định đúng ứng dụng motor van ngay từ khâu thiết kế sẽ giúp các chủ đầu tư và đơn vị thầu triệt tiêu toàn bộ rủi ro vận hành, tiết kiệm chi phí nhân công và nâng tầm giá trị kỹ thuật cho toàn bộ dự án.

Để nhận được sự đồng hành kỹ thuật chuyên sâu và giải pháp số hóa đường ống tối ưu nhất cho công trình của bạn.

Liên hệ phòng kỹ thuật tự động hóa để nhận tư vấn lựa chọn motor van chính xác miễn phí.
