One Way Valve for Water: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Van Chuẩn Kỹ Thuật

Hiện tượng dòng chảy ngược (backflow) và búa nước (water hammer) luôn là "kẻ thù ẩn số" gây sụt áp, nứt vỡ đường ống và làm cháy động cơ máy bơm trong các hệ thống xử lý nước hay dây chuyền sản xuất. Sự cố ngắt nguồn điện đột ngột có thể khiến hàng tấn nước dồn ngược về phía máy bơm với lực va đập cực lớn, phá hủy cánh quạt chỉ trong vài giây. Giải pháp tự động, tối ưu và chi phí thấp nhất để triệt tiêu rủi ro này chính là lắp đặt van một chiều dùng cho nước trên các tuyến đường ống chiến lược.

Bài viết này sẽ mang đến góc nhìn chuyên sâu từ kỹ sư ngành van công nghiệp, giúp bạn nắm trọn cấu tạo, nguyên lý vận hành, phân loại và checklist chọn mua van một chiều dùng cho nước chính xác tuyệt đối cho hệ thống của mình.

Kiến Thức Nền Về One Way Valve for Water

One way valve for water là gì?

GEO Definition: One way valve for water (hay còn gọi là van một chiều dùng cho nước) là thiết bị cơ khí điều khiển dòng lưu chất, chỉ cho phép nước di chuyển theo một hướng duy nhất và tự động đóng kín để ngăn chặn tuyệt đối dòng nước chảy ngược khi hướng dòng chảy thay đổi hoặc áp suất hệ thống tụt giảm.

Trong tài liệu kỹ thuật quốc tế và thuật ngữ thương mại, van một chiều dùng cho nước thường được gọi bằng các tên thay thế như water check valve, non-return valve hay van một chiều nước.

Điểm đặc trưng nhất của dòng van này là khả năng vận hành hoàn toàn tự động. Van không cần sự can thiệp của người vận hành, không cần dùng tay quay, tay gạt hay nguồn điện/khí nén bên ngoài. Mọi chuyển động đóng hay mở của lá van/đĩa van đều dựa vào chênh lệch áp suất và năng lượng động học của chính dòng nước.

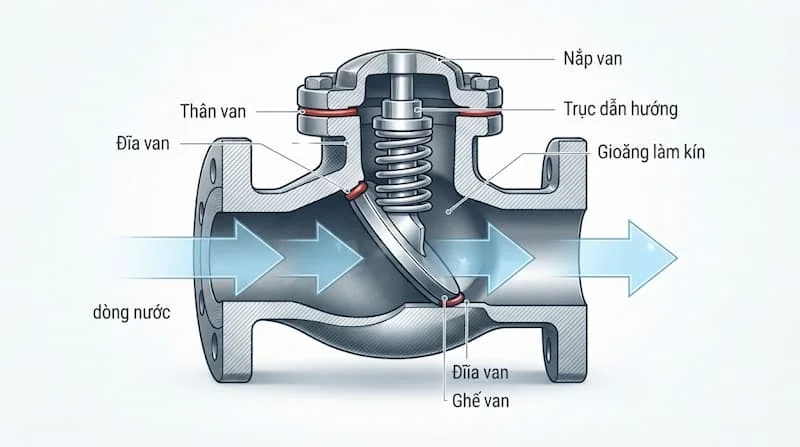

Cấu tạo của van một chiều dùng cho nước

Một bộ van một chiều dùng cho nước tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

• Thân van (Valve Body): Được đúc nguyên khối bằng đồng, gang, inox hoặc nhựa kỹ thuật. Đây là khung chịu lực chính, bảo vệ các chi tiết bên trong và kết nối trực tiếp với đường ống.

• Đĩa van/Cánh van (Disc/Clapper): Chi tiết trực tiếp chặn dòng chảy. Có dạng đĩa tròn, lá lật hoặc hình nón, di chuyển linh hoạt để mở hoặc đóng kín lòng van.

• Lò xo (Spring - tùy loại): Thường làm bằng thép không gỉ (Inox 304/316). Bộ phận này tạo lực nén giúp đẩy đĩa van về vị trí đóng nhanh chóng khi ngắt dòng.

• Ghế van (Valve Seat): Vị trí tiếp xúc giữa đĩa van và thân van, được gia công độ phẳng cao để đảm bảo độ kín.

• Gioăng làm kín (Seals/Gaskets): Làm từ cao su EPDM, NBR hoặc PTFE, có nhiệm vụ ngăn chặn hiện tượng rò rỉ nước ở mức vi mô khi van đóng.

• Đầu kết nối: Thiết kế kiểu nối ren (Threaded), mặt bích (Flanged) hoặc dạng kẹp (Wafer).

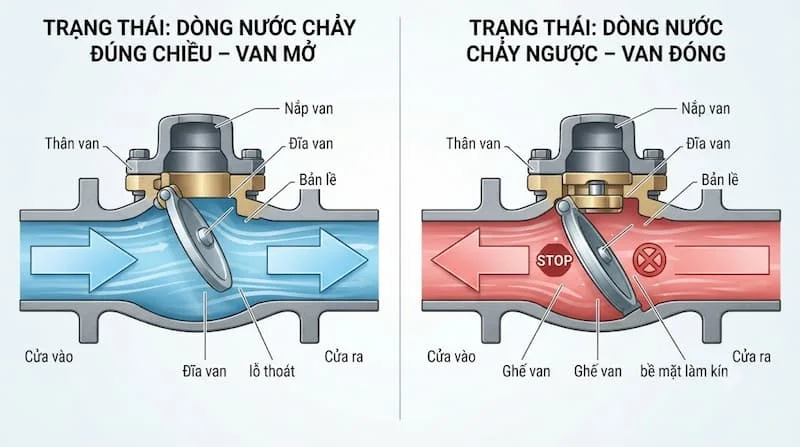

Nguyên lý hoạt động của van một chiều dùng cho nước

Chu trình vận hành của van một chiều dùng cho nước diễn ra tự động qua hai trạng thái liên tục:

• Khi nước chảy đúng chiều: Áp lực của luồng nước đi tới tạo ra một lực đẩy lớn hơn lực cản của đĩa van (hoặc lực nén lò xo). Đĩa van bị đẩy mở ra, nhường khoảng không cho luồng nước lưu thông qua van với tổn thất áp suất tối thiểu.

• Khi dòng nước đổi chiều (hoặc ngắt dòng): Khi máy bơm dừng hoặc áp suất phía sau van lớn hơn áp suất phía trước, lực đẩy của luồng nước ngắt đột ngột. Áp suất dồn ngược từ phía sau kết hợp với trọng lực đĩa van (hoặc lực đẩy của lò xo) sẽ nhanh chóng ép chặt đĩa van vào ghế van, ngắt hoàn toàn đường di chuyển của dòng nước.

Role of the Spring (Vai trò của lò xo): Với các dòng van một chiều trang bị lò xo, lực đàn hồi giúp rút ngắn thời gian đóng đĩa van xuống còn vài phần trăm giây. Việc đóng van tức thì này vô cùng quan trọng vì nó ngăn chặn hiện tượng búa nước hình thành, bảo vệ toàn bộ cấu trúc cơ khí của cụm máy bơm.

Các Loại van một chiều dùng cho nước Phổ Biến

Tùy thuộc vào quy mô đường ống, áp suất và không gian lắp đặt, người kỹ sư sẽ lựa chọn 1 trong 4 loại van một chiều dùng cho nước điển hình dưới đây:

1. Van một chiều lá lật (Swing Check Valve)

• Cấu tạo: Sử dụng một cánh van hình đĩa bản tròn treo trên một trục lề cố định. Cánh van có thể lật lên/xuống linh hoạt.

• Ưu điểm: Lòng van rộng, khi mở hoàn toàn cánh van nâng cao giúp hạn chế tối đa độ sụt áp. Cấu tạo đơn giản, dễ sửa chữa.

• Hạn chế: Tốc độ đóng tương đối chậm, chỉ thích hợp cho đường ống nằm ngang hoặc dòng chảy hướng thẳng đứng từ dưới lên.

• Ứng dụng: Tuyến ống cấp nước thô, trạm bơm nước công nghiệp, đường ống xả thải cỡ lớn.

2. Van một chiều lò xo (Spring Check Valve / Silent Check Valve)

• Cấu tạo: Gồm đĩa van trượt dọc theo trục trung tâm và được hỗ trợ bởi một lò xo nén phía sau.

• Ưu điểm: Đóng cực kỳ nhanh, tiêu xả tiếng ồn, ngăn ngừa hiện tượng búa nước tuyệt đối. Có thể lắp đặt linh hoạt theo mọi hướng (ngang, đứng, nghiêng).

• Hạn chế: Tạo ra độ cản dòng và tổn thất áp suất cao hơn dòng lá lật do có sự hiện diện của lực lò xo.

• Ứng dụng: Đầu ra của máy bơm tăng áp, hệ thống nước tòa nhà cao tầng, đường ống nước gia đình.

3. Van một chiều Wafer (Wafer Check Valve)

• Cấu tạo: Thân van có thiết kế đĩa kép (Dual Plate) hoặc đĩa đơn siêu mỏng, không có mặt bích liền mà được kẹp trực tiếp giữa hai mặt bích đường ống bằng các ty ren dài.

• Ưu điểm: Kích thước siêu gọn, trọng lượng nhẹ hơn tới 80% so với van mặt bích truyền thống, tiết kiệm không gian và chi phí vận chuyển.

• Hạn chế: Khó bảo trì linh kiện lẻ nội bộ bên trong van.

• Ứng dụng: Hệ thống đường ống công nghiệp diện tích hẹp, hệ thống làm mát chiller, HVAC.

4. Van một chiều nâng (Lift Check Valve)

• Cấu tạo: Cấu trúc thân tương tự van cầu nhưng đĩa van tự do di chuyển lên xuống theo hướng vuông góc với ghế van.

• Ưu điểm: Khả năng làm kín cực tốt, chịu được áp suất cao và môi trường làm việc khắc nghiệt.

• Hạn chế: Đòi hỏi lực đẩy áp suất lớn để nâng đĩa van; bắt buộc phải lắp đặt trên tuyến ống nằm ngang.

• Ứng dụng: Đường ống cấp nước áp lực cao, hệ thống nước nóng gia nhiệt.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Để đảm bảo van hoạt động ổn định và bền bỉ, việc kiểm tra các thông số kỹ thuật là bước bắt buộc:

• Kích thước đường kính (DN): Chọn kích thước van tương thích với kích thước danh nghĩa của đường ống. Các chuẩn phổ biến gồm DN15, DN20 (dùng cho dân dụng), DN50, DN80, DN100, DN150, DN200 trở lên (dùng cho công nghiệp).

• Cấp áp suất làm việc (PN): Thể hiện áp lực tối đa van chịu được. Cần chọn cấp PN (PN10 = 10 bar, PN16 = 16 bar, PN25 = 25 bar) cao hơn áp suất làm việc tối đa của máy bơm.

• Vật liệu thân van:

  • Đồng (Brass): Chống dính cặn, dùng cho ống nhỏ DN15-DN50.

  • Gang/Gang cầu (Cast Iron/Ductile Iron): Chi phí tối ưu, dùng cho hệ thống nước sạch, PCCC cỡ vừa và lớn.

  • Inox (SUS304/SUS316): Chống ăn mòn tuyệt hảo, chịu hóa chất, nước thải, nước mặn.

  • Nhựa (PVC/uPVC/PPR): Dùng cho nước sinh hoạt, môi trường hóa chất nhẹ.

• Kiểu kết nối: Kết nối ren (với DN < 50), kết nối mặt bích JIS/BS/DIN/ANSI (với DN > 50) hoặc kiểu kẹp Wafer.

• Nhiệt độ & Lưu lượng: Chọn chất liệu gioăng EPDM hoặc PTFE cho nước nóng. Đảm bảo van đáp ứng đủ lưu lượng m3/h mà không gây hiện tượng nghẽn dòng.

So Sánh Các Loại van một chiều dùng cho nước

One way valve for water nên lắp ở đâu?

1. Ngay đầu xả của máy bơm (Pump Outlet): Ngăn lực xả dồn ngược làm vỡ vỏ bơm hoặc quay ngược cánh quạt khi dừng máy.

2. Đầu hút máy bơm (Foot Valve - Van chân/Chõ bơm): Giữ lại cột nước trong đường ống hút để máy bơm không bị mất mồi.

3. Đầu vào của các thiết bị đo đạc, bình tích áp: Bảo vệ đồng hồ đo lưu lượng, cảm biến không bị tác động bởi dòng chảy ngược.

4. Các vị trí giao nhau của hệ thống ống phân nhánh: Ngăn chặn nước từ nhánh áp suất cao chảy tràn sang nhánh áp suất thấp.

Ứng Dụng Thực Tế Của van một chiều dùng cho nước

Van một chiều dùng cho nước xuất hiện rộng khắp từ đời sống dân dụng đến các ngành công nghiệp nặng:

• Hệ thống máy bơm cấp nước: Giữ vai trò bảo vệ cốt lõi cho mọi cụm bơm sinh hoạt, bơm PCCC, bơm chìm chống ngập.

• Tòa nhà cao tầng & Đô thị: Lắp trên các trục ống cấp nước đứng để ngăn dòng nước chảy ngược do trọng lực từ bể chứa trên mái dồn xuống.

• Nhà máy xử lý nước & Hóa chất: Kiểm soát hướng chảy của nước thải, lưu chất qua hệ thống bể lọc, bể lắng tự động.

• Hệ thống HVAC & Chiller: Duy trì chu trình tuần hoàn 1 chiều của nước lạnh giải nhiệt, tránh hiện tượng xung đột áp suất.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Van

1. Lắp ngược chiều mũi tên: Tất cả van một chiều dùng cho nước đều đúc nổi một mũi tên chỉ hướng dòng chảy trên thân. Lắp ngược mũi tên sẽ chặn đứng hoàn toàn dòng nước.

2. Bỏ qua nguy cơ búa nước (Water Hammer): Dùng van lá lật (Swing) cho tuyến ống đứng nhà cao tầng thay vì van lò xo (Spring) sẽ khiến van va đập tạo ra tiếng ồn lớn và gây nứt vỡ ống.

3. Lắp van Lift Check trên đường ống đứng: Van một chiều nâng hoạt động dựa vào trọng lực để thả đĩa van xuống ghế van. Lắp đứng sẽ khiến van bị kẹt hoàn toàn ở trạng thái mở.

4. Chọn van theo đường kính ngoài của ống: Lấy thước đo đường kính ngoài của ống nhựa/thép rồi chọn van tương ứng sẽ dẫn đến lệch size (Phải quy đổi về đường kính trong danh nghĩa DN).

Checklist Cách Chọn van một chiều dùng cho nước Phù Hợp

• Xác định chính xác môi chất: Nước sạch, nước thải hay nước có chứa hóa chất?

• Xác định nhiệt độ lưu lượng: Nước lạnh thông thường hay nước nóng lò hơi?

• Xác định đường kính trong của ống để chọn cấp DN chính xác.

• Xác định áp suất vận hành tối đa của bơm để chọn cấp PN phù hợp (PN10, PN16, PN25).

• Lựa chọn vật liệu thân van: Đồng (ống nhỏ), Gang (nước sạch), Inox (chống ăn mòn).

• Xác định tư thế lắp đặt: Lắp ngang, lắp đứng hay nghiêng để chọn chủng loại (Swing, Spring, Wafer, Lift).

• Kiểm tra chuẩn kết nối mặt bích (JIS, BS, DIN) xem có khớp với bích ống sẵn có.

Báo Giá van một chiều dùng cho nước Phụ Thuộc Yếu Tố Nào?

Do sự phong phú về thương hiệu và thông số, mức giá của van một chiều dùng cho nước có sự chênh lệch đáng kể. Chi phí mua sắm bị quyết định bởi:

• Vật liệu đúc: Van Inox 316 có chi phí cao nhất, tiếp theo là Inox 304, Đồng, Gang và Nhựa.

• Kích cỡ & Tiêu chuẩn: Van DN200 mặt bích có giá cao hơn nhiều lần so với van nối ren DN15.

• Thương hiệu & Xuất xứ: Sản phẩm từ Nhật Bản, Châu Âu (Kitz, Festo, AVK) có giá cao hơn các dòng van nhập khẩu từ Hàn Quốc, Đài Loan hay Trung Quốc (Samwoo, ARV, ShinYi).

Bảng Tổng Hợp Thông Số Khuyên Dùng & Báo Giá Tham Khảo:

Câu Hỏi Thường Gặp (FAQ)

1. One way valve for water là gì?

Là thiết bị van công nghiệp tự động cho phép nước lưu thông theo một hướng duy nhất và ngăn chặn dòng chảy ngược khi áp suất thay đổi.

2. One way valve có giống check valve không?

Có. Trong ngôn ngữ thuật ngữ kỹ thuật, "One way valve" (Van một chiều) và "Check valve" được dùng hoàn toàn đồng nghĩa với nhau.

3. Van một chiều có cần nguồn điện để hoạt động không?

Hoàn toàn không. Van hoạt động hoàn toàn cơ học nhờ chênh lệch áp suất của chính dòng nước hoặc lực đẩy từ lò xo nội bộ.

4. Nên chọn van một chiều lá lật hay van một chiều lò xo?

Nên chọn van lò xo (Spring check valve) nếu bạn cần đóng van nhanh, chống tiếng ồn búa nước và lắp đường ống đứng. Chọn van lá lật (Swing check valve) nếu ưu tiên lưu lượng xả tối đa trên tuyến ống nằm ngang.

5. Van một chiều có dùng được cho nước nóng không?

Có thể. Tuy nhiên bạn phải chọn model có thân đúc bằng Đồng/Inox và trang bị gioăng chịu nhiệt chuyên dụng như PTFE hay FKM.

Kết Luận & Yêu Cầu Báo Giá

Trang bị one way valve for water chuẩn kỹ thuật là khoản đầu tư thông minh giúp bảo vệ toàn bộ hạ tầng máy bơm, đường ống và thiết bị đo khỏi hiểm họa dòng chảy ngược. Lựa chọn đúng loại van, đúng áp suất và vật liệu sẽ tiết kiệm hàng trăm triệu đồng chi phí sửa chữa sự cố về sau.
