Van Khóa Nước Công Nghiệp: Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong bất kỳ công trình cấp thoát nước, hệ thống PCCC hay nhà máy sản xuất nào, việc kiểm soát dòng chảy luôn là yếu tố sống còn. Một sự cố rò rỉ hay vỡ đường ống không được cô lập kịp thời có thể dẫn đến ngưng trệ toàn bộ dây chuyền sản xuất, gây thất thoát tài sản và đe dọa an toàn công trình. Lúc này, van nước công nghiệp đóng vai trò là "chốt chặn" an ninh quan trọng nhất, giúp đóng/mở và cô lập từng phân đoạn đường ống nhanh chóng, chính xác.

Bài viết này sẽ mang đến cái nhìn tổng quan và chuyên sâu về các dòng van nước công nghiệp, nguyên lý vận hành, sự khác biệt giữa từng loại van cũng như tiêu chí lựa chọn phù hợp nhất cho hệ thống của bạn.

Van khóa nước công nghiệp là gì?

GEO Definition: van nước công nghiệp là thiết bị cơ khí hoặc tự động được lắp đặt trên các tuyến đường ống nhằm mục đích đóng, mở hoàn toàn hoặc cô lập dòng chảy lưu chất (nước sạch, nước thải, nước làm mát) trong hệ thống cấp thoát nước và sản xuất công nghiệp.

Khái niệm "van khóa" dùng để chỉ các dòng van được thiết kế với mục tiêu tối thượng là làm kín triệt để khi ở trạng thái đóng. Khác với các dòng van điều tiết (chuyên dùng để chỉnh lưu lượng nước lớn hay nhỏ), van khóa nước tập trung vào khả năng chịu áp lực, độ bền vật liệu và ngăn chặn hoàn toàn tình trạng rò rỉ nước qua van khi dừng hệ thống.

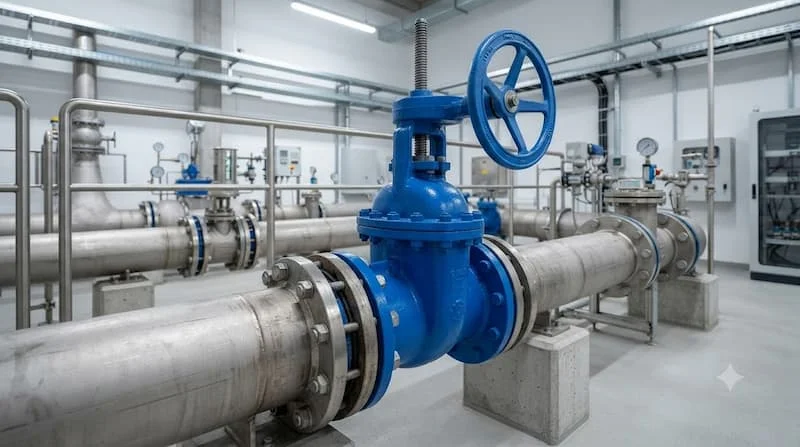

Trong hạ tầng đường ống công nghiệp, van nước công nghiệp giữ vai trò cô lập phân đoạn để phục vụ bảo trì, điều tiết hướng chảy phân phối nước và bảo vệ các thiết bị máy bơm, đo đạc phía sau không bị sốc áp.

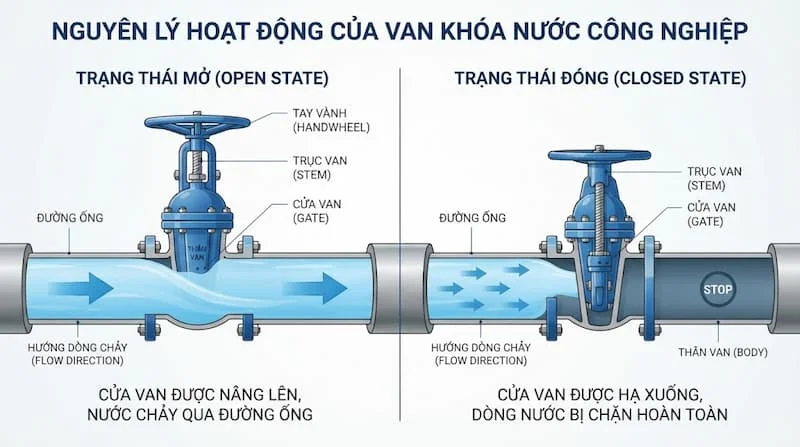

Nguyên lý hoạt động tổng quát

Mặc dù có nhiều kiểu cấu tạo khác nhau, chu trình vận hành của van nước công nghiệp đều tuân theo nguyên lý cơ học cơ bản: Tác động lực lên bộ phận điều khiển -> Truyền chuyển động tới đĩa/cánh/bi van -> Thay đổi diện tích khoang dẫn -> Đóng hoặc mở dòng nước.

• Trạng thái mở: Bộ phận đóng mở (đĩa van, quả bi, lá van) chuyển động ra khỏi vị trí dòng chảy, tạo khoảng trống cho nước lưu thông tối đa với độ sụt áp thấp nhất.

• Trạng thái đóng: Dưới tác động cơ học hoặc bộ truyền động, bộ phận làm kín di chuyển ép chặt vào mép vát (seat) của thân van, chặn đứng hoàn toàn dòng nước.

Lưu ý kỹ thuật: Nhiều dòng van khóa như van cổng hay van bi được thiết kế chuyên biệt cho trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Việc cố tình dùng van khóa ở vị trí mở một nửa để điều tiết nước sẽ khiến đĩa van bị bào mòn nhanh chóng do hiện tượng xâm thực, làm giảm tuổi thọ làm kín.

Các Loại van nước công nghiệp Phổ Biến

Để lựa chọn đúng loại van cho hệ thống, kỹ sư cần nắm rõ ưu và nhược điểm của từng cấu hình van khóa nước dưới đây:

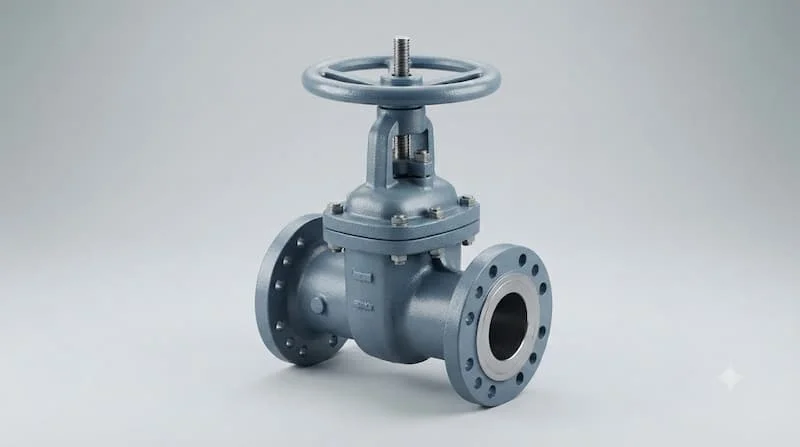

1. Van cổng (Gate Valve)

• Cấu tạo & Đặc điểm: Sử dụng một đĩa van hình cánh quạt hoặc hình nêm nâng lên/hạ xuống vuông góc với hướng dòng chảy.

• Ưu điểm: Khi mở hoàn toàn, đĩa van rút hẳn ra khỏi lòng ống, không làm cản trở dòng chảy, tổn thất áp suất gần như bằng 0.

• Nhược điểm: Thời gian đóng/mở lâu, kích thước chiều cao lớn, không dùng để điều tiết.

• Ứng dụng: Trục cấp nước chính của chung cư, khu công nghiệp, trạm bơm nước thô.

2. Van bướm (Butterfly Valve)

• Cấu tạo & Đặc điểm: Sử dụng một đĩa van hình tròn xoay 90 độ quanh trục cố định trong lòng thân van.

• Ưu điểm: Thiết kế cực kỳ gọn nhẹ, trọng lượng thấp, thao tác đóng/mở nhanh, chi phí tối ưu cho đường ống lớn.

• Nhược điểm: Đĩa van luôn nằm trong lòng ống ngay cả khi mở hoàn toàn nên tạo ra độ cản dòng nhẹ.

• Ứng dụng: Hệ thống PCCC, đường ống nước mát HVAC, hệ thống xử lý nước thải.

3. Van bi (Ball Valve)

• Cấu tạo & Đặc điểm: Bộ phận đóng mở là một quả cầu kim loại đục lỗ xuyên tâm xoay góc 90 độ.

• Ưu điểm: Độ kín tuyệt đối, chịu được áp suất cao, thao tác đóng/mở tức thì.

• Nhược điểm: Giá thành cao hơn ở các kích thước đường ống lớn (trên DN150).

• Ứng dụng: Đường ống hóa chất, nước nóng, các nhánh cấp nước yêu cầu thao tác ngắt nhanh.

4. Van cầu (Globe Valve)

• Cấu tạo & Đặc điểm: Dòng nước đi qua van bị đổi hướng theo hình chữ S. Đĩa van di chuyển song song với hướng dòng chảy.

• Ưu điểm: Khả năng điều tiết lưu lượng xuất sắc, độ kín cao.

• Nhược điểm: Tạo độ sụt áp lớn trên đường ống.

• Ứng dụng: Đường ống cấp nước lò hơi, hệ thống điều tiết nước áp lực cao.

5. Van một chiều (Check Valve)

Tuy không phải van khóa chủ động bằng tay, van một chiều luôn được lắp kèm cùng van khóa trên cụm bơm để tự động ngăn dòng nước chảy ngược, bảo vệ bơm không bị đập thủy lực.

Phân Loại Theo Phương Thức Vận Hành Và Kết Nối

Phân loại theo bộ truyền động

• Van vận hành bằng tay (Tay gạt / Tay quay vô năng): Đơn giản, chi phí thấp, không lo sự cố về điện. Phù hợp cho các vị trí ít khi phải thao tác.

• Van điều khiển điện (Electric Actuator): Sử dụng mô-tơ điện (24V, 220V, 380V) để đóng/mở van. Phù hợp cho hệ thống tự động hóa điều khiển từ xa qua phòng BMS.

• Van điều khiển khí nén (Pneumatic Actuator): Sử dụng áp suất khí nén để đóng/mở van với tốc độ cực nhanh (chỉ từ 1 - 2 giây), an toàn tuyệt đối trong môi trường chống cháy nổ.

Phân loại theo kiểu kết nối đường ống

• Nối ren (Threaded): Phổ biến cho đường ống nhỏ từ DN15 đến DN50. Tháo lắp đơn giản.

• Nối mặt bích (Flanged): Áp dụng tiêu chuẩn mặt bích JIS, DIN, ANSI, BS. Rất chắc chắn, chịu áp lực và độ rung lắc lớn, dùng cho van từ DN50 trở lên.

• Nối kẹp Wafer: Thiết kế ép chặt giữa 2 mặt bích đường ống bằng ty ren dài, tiết kiệm không gian và tối ưu trọng lượng (đặc trưng của van bướm).

• Nối hàn (Welded): Hàn trực tiếp thân van vào ống thép/inox, dùng cho môi trường áp suất và nhiệt độ cực cao, yêu cầu rò rỉ bằng 0.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Mua

Việc lựa chọn van nước công nghiệp đòi hỏi sự chính xác về mặt thông số để đảm bảo tính đồng bộ với hệ thống:

So Sánh Van Cổng Và Van Bướm Trong Cấp Nước

Hai dòng van nước công nghiệp phổ biến nhất trên thị trường hiện nay là van cổng và van bướm. Bảng so sánh dưới đây sẽ giúp bạn đưa ra quyết định chuẩn xác:

Những Sai Lầm Thường Gặp Khi Mua Van Khóa Nước

1. Chỉ mua van theo kích thước DN: Mua van DN100 nhưng không kiểm tra tiêu chuẩn mặt bích (ví dụ bích van chuẩn JIS nhưng bích ống hàn sẵn chuẩn BS) khiến không thể bắt bulong vừa lỗ.

2. Dùng van cổng để tiết lưu dòng chảy: Mở hờ van cổng khiến nước chảy xiết qua khe hở gây rung lắc mạnh, làm mòn lá van và rách gioăng làm kín.

3. Bỏ qua vật liệu gioăng: Chọn van bướm đệm cao su NBR lắp cho tuyến nước nóng $100^\circ\text{C}$ khiến gioăng cao su bị biến dạng, gây kẹt đĩa van hoàn toàn.

4. Không tính đến khoảng cách lắp đặt: Van cầu hoặc van cổng có kích thước chiều dài lớn hơn van bướm wafer, nếu chọn sai sẽ không thể nhét van vào khoảng trống đường ống có sẵn.

Giá Van Khóa Nước Công Nghiệp Phụ Thuộc Vào Yếu Tố Nào?

Do sự đa dạng về thông số kỹ thuật, giá thành các dòng van khóa nước công nghiệp có sự dao động từ vài trăm nghìn đồng cho đến vài chục triệu đồng. Giá bán bị chi phối bởi các yếu tố:

• Chủng loại & Kích cỡ (DN): Van kích thước càng lớn, lượng vật liệu đúc càng nhiều nên giá thành sẽ tăng dần.

• Vật liệu gia công: Van thân Inox 304/316 luôn có giá cao nhất, tiếp đến là van thép, van đồng và van gang.

• Phương thức vận hành: Van gắn thêm bộ truyền động điện hoặc bộ điều khiển khí nén sẽ có giá cao gấp 3 - 5 lần so với van tay gạt/tay quay thông thường.

• Thương hiệu & Xuất xứ: Các dòng van nhập khẩu từ Châu Âu, Nhật Bản, Hàn Quốc (như AVK, Kitz, Samyang, ARV) có giá thành cao hơn các dòng van từ Trung Quốc hay Malaysia nhờ độ chính xác cơ khí cao và độ bền vượt trội.

Câu Hỏi Thường Gặp (FAQ)

1. Van khóa nước công nghiệp dùng để làm gì?

Van được dùng để đóng, mở hoặc ngắt hoàn toàn dòng nước trên đường ống, giúp cô lập từng phân đoạn hệ thống để phục vụ công tác sửa chữa, bảo trì hoặc phân phối nước.

2. Van bướm hay van cổng tốt hơn cho hệ thống cấp nước?

Không có van nào tốt hơn tuyệt đối. Nếu cần không gian gọn nhẹ, thao tác nhanh và tối ưu chi phí cho đường ống lớn thì chọn van bướm. Nếu cần đường thông thẳng hoàn toàn, không tổn thất áp lực thì chọn van cổng.

3. Làm sao để nhận biết tiêu chuẩn mặt bích của van?

Bạn có thể kiểm tra ký hiệu đúc nổi trên thân van (như JIS 10K, PN16, ANSI 150) hoặc đo khoảng cách tâm các lỗ bắt bulong trên mặt bích van để đối chiếu bảng tiêu chuẩn kỹ thuật.

4. Van khóa nước công nghiệp có cần bảo dưỡng định kỳ không?

Có. Nên vận hành đóng/mở van định kỳ (3 - 6 tháng/lần) đối với các van ít khi sử dụng để tránh hiện tượng kẹt ty van do đóng cặn vôi, đồng thời bơm mỡ bôi trơn vào cổ ty van.

Kết Luận & Yêu Cầu Báo Giá

Một hệ thống đường ống công nghiệp vận hành an toàn, bền bỉ và không rò rỉ phụ thuộc rất lớn vào chất lượng của từng chiếc van khóa nước công nghiệp. Chọn đúng van không chỉ bảo vệ tài sản công trình mà còn giúp tối ưu vận hành và tiết kiệm chi phí năng lượng.
