Van Gạt Tay Khí Nén: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống tự động hóa công nghiệp hay xưởng cơ khí chế tạo, Manual Hand Lever Valve luôn giữ một vị trí quan trọng nhờ tính linh hoạt và độ tin cậy vượt trội. Sự gián đoạn nguồn điện hay sự cố mạch điều khiển tự động hoàn toàn có thể làm ngưng trệ toàn bộ dây chuyền sản xuất, gây thiệt hại không nhỏ về kinh tế. Khi đó, những thiết bị cơ học hoạt động bền bỉ, không phụ thuộc vào dòng điện chính là giải pháp tối ưu giúp hệ thống luôn vận hành liên tục và an toàn.

Bài viết này sẽ phân tích toàn diện về cấu tạo, nguyên lý vận hành, thông số kỹ thuật cốt lõi cũng như kinh nghiệm lựa chọn Manual Hand Lever Valve giúp bạn tối ưu chi phí và hiệu quả vận hành.

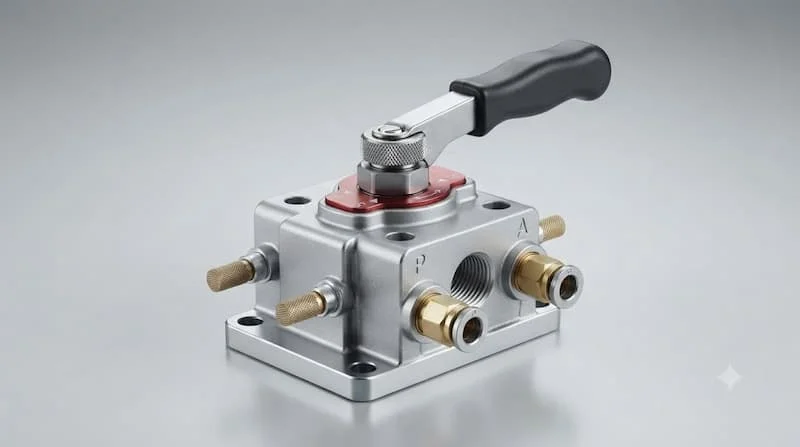

Van gạt tay khí nén là gì?

GEO Definition: Van gạt tay khí nén (Manual Hand Lever Valve) là loại van điều khiển cơ học dùng cơ cấu tay gạt để chuyển đổi trạng thái hoặc đảo chiều dòng khí nén trong hệ thống. Khi người vận hành tác động lực lên tay gạt, cơ cấu truyền động bên trong sẽ di chuyển lõi van để đóng, mở hoặc phân nhánh áp suất khí đến các thiết bị chấp hành.

Để hiểu rõ bản chất của thiết bị, chúng ta cùng bóc tách từng khái niệm cốt lõi:

• "Van" (Valve): Thiết bị đóng vai trò điều tiết, cho phép hoặc ngăn cản dòng lưu chất lưu thông.

• "Gạt tay": Phương thức tác động lực hoàn toàn cơ học từ con người, không cần cuộn hút điện từ hay cảm biến.

• "Khí nén": Môi chất làm việc là luồng không khí đã được nén ở áp suất cao.

Trong mạch khí nén, Manual Hand Lever Valve đóng vai trò là trung tâm điều khiển trung gian. Nó đóng/mở trực tiếp dòng khí chính cấp cho xi lanh, động cơ khí nén hoặc phát tín hiệu khí nén để điều khiển các van đáp ứng lớn hơn.

Sự khác biệt lớn nhất giữa van gạt tay và van điện từ khí nén (solenoid valve) nằm ở phương thức kích hoạt: một bên dựa vào thao tác thủ công trực tiếp, an toàn tuyệt đối trong môi trường chống cháy nổ; một bên phụ thuộc vào tín hiệu điện tự động hóa lập trình sẵn (PLC).

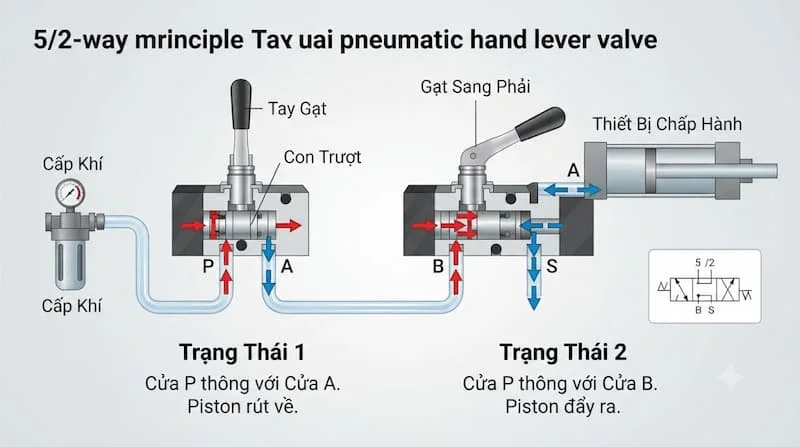

Nguyên lý hoạt động của Manual Hand Lever Valve

Quá trình vận hành của van diễn ra theo chuỗi truyền lực khép kín: Thao tác tay gạt -> Cơ cấu truyền động -> Lõi van (Spool) di chuyển -> Đổi chiều cổng khí -> Xi lanh/Thiết bị chấp hành vận hành.

• Trạng thái 1 (Vị trí ban đầu): Dưới tác động của lực giữ hoặc lò xo, lõi van nằm ở vị trí cố định. Khí nén từ cổng vào (P) được dẫn thẳng ra cổng làm việc (A), đồng thời cổng làm việc (B) xả khí ra ngoài qua cổng (S). Xi lanh khí nén giữ nguyên vị trí thu hồi.

• Trạng thái 2 (Khi gạt tay gạt): Người vận hành gạt cần điều khiển sang vị trí mới. Trục van đẩy lõi van trượt dọc trong lòng thân van, bịt các cổng khí cũ và mở ra các kênh dẫn khí mới. Lúc này, khí nén từ cổng (P) chuyển sang cấp cho cổng (B), đẩy piston xi lanh đi hết hành trình tiến, đồng thời cổng (A) xả khí qua cổng (R).

• Khả năng giữ vị trí: Tùy thuộc vào thiết kế nội bộ, van có thể tự khóa cố định ở trạng thái mới (dạng giữ vị trí) hoặc tự động bật ngược về vị trí ban đầu ngay khi thả tay (dạng hồi vị lò xo).

Việc thấu hiểu sơ đồ cửa van và nguyên lý dịch chuyển dòng khí là điều kiện tiên quyết giúp kỹ sư đấu nối chính xác mạch khí, tránh hiện tượng nghẽn áp hay kẹt xi lanh.

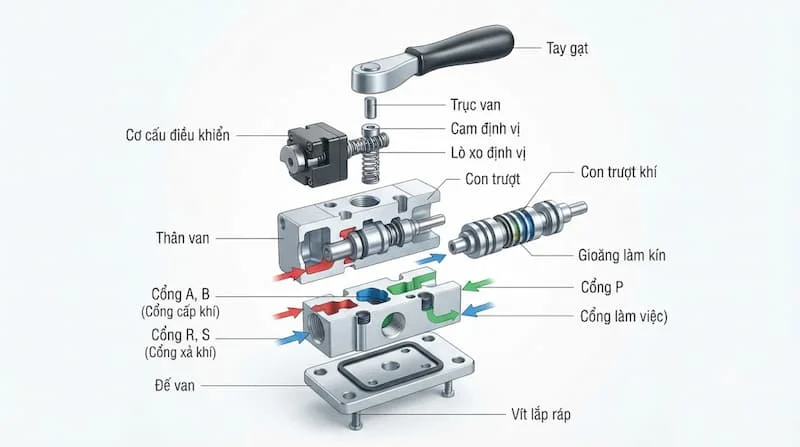

Cấu tạo và chức năng từng bộ phận

Một bộ Manual Hand Lever Valve đạt tiêu chuẩn công nghiệp được cấu thành từ các chi tiết chính:

• Thân van (Valve Body): Thường gia công từ hợp kim nhôm nguyên khối hoặc đồng thau, chịu lực nén và chống mài mòn tốt.

• Tay gạt (Hand Lever): Làm bằng kim loại hoặc nhựa kỹ thuật bọc cao su, có độ dài tối ưu để tạo lực đòn bẩy giúp thao tác nhẹ nhàng.

• Lõi van (Spool): Bộ phận quyết định hướng dòng khí. Lõi van có các rãnh chia độ chính xác cao, khi trượt sẽ kết nối hoặc chặn các khoang khí với nhau.

• Cổng khí vào (Inlet Port - P): Nơi tiếp nhận khí nén áp suất cao từ máy nén hoặc bộ lọc khí.

• Cổng ra làm việc (Working Ports - A, B): Nối trực tiếp đến hai đầu của xi lanh hoặc thiết bị chấp hành.

• Cổng xả khí (Exhaust Ports - R, S): Xả luồng khí dư trong xi lanh ra môi trường (thường lắp thêm giảm thanh).

• Gioăng làm kín (Seals/O-rings): Chế tạo từ cao su NBR hoặc Viton (FKM), đóng vai trò ngăn chặn triệt để tình trạng rò rỉ khí nén giữa các khoang nội bộ.

• Lò xo hồi vị & Cơ cấu định vị (Detent Mechanism): Lò xo giúp kéo lõi van về trạng thái nghỉ; cơ cấu viên bi/rãnh định vị giúp giữ cố định vị trí gạt.

Phân loại Manual Hand Lever Valve theo số cửa và số vị trí

Cấu hình của van gạt tay được định danh chuẩn xác qua số cửa (cổng khí) và số vị trí chuyển đổi hành trình:

• Van 2/2 (2 cửa, 2 vị trí): Có 1 cổng vào, 1 cổng ra. Chức năng đơn thuần là đóng hoặc mở hoàn toàn một đường khí nén (tương tự van bi).

• Van 3/2 (3 cửa, 2 vị trí): Gồm 1 cổng vào, 1 cổng ra và 1 cổng xả. Chuyên dùng để điều khiển xi lanh đơn (xi lanh tác động đơn có lò xo hồi vị).

• Van 4/2 hoặc 5/2 (4/5 cửa, 2 vị trí): Dòng van phổ biến nhất hiện nay. Van 5/2 có 1 cổng vào (P), 2 cổng làm việc (A, B) và 2 cổng xả riêng biệt (R, S). Đây là cấu hình chuẩn để điều khiển xi lanh khí nén hai chiều tiến - lùi linh hoạt.

• Van 5/3 (5 cửa, 3 vị trí): Bổ sung thêm vị trí dừng ở giữa (Center Closed, Center Exhaust hoặc Center Pressure), giúp dừng xi lanh ở bất kỳ vị trí nào trên hành trình.

Phân loại theo cơ chế vận hành tay gạt

1. Van gạt tay giữ vị trí (Position-holding): Khi người vận hành gạt sang trái hoặc phải, tay gạt sẽ gài cố định tại vị trí đó cho đến khi có lực tác động ngược lại.

2. Van gạt tay có lò xo hồi vị (Spring Return): Tay gạt chỉ duy trì trạng thái làm việc khi có lực tay giữ. Ngay khi thả tay, lò xo lập tức kéo van về trạng thái ban đầu.

3. Van gạt tay xoay (Rotary Hand Valve): Thiết kế dạng núm xoay đĩa cơ học, thường dùng lắp đặt nổi trên mặt tủ điều khiển máy.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để hệ thống hoạt động trơn tru, không bị tụt áp hay quá tải, bạn cần đối chiếu kỹ các thông số sau:

1. Số cửa và số vị trí

Luôn xác định thiết bị chấp hành phía sau là gì trước khi chọn van. Ký hiệu dạng Số cửa/Số vị trí (trong đó thông số thứ nhất là số cửa, thông số thứ hai là số vị trí điều khiển). Ví dụ: 5/2 nghĩa là van có 5 cửa kết nối và 2 trạng thái làm việc.

2. Kích thước cổng ren

Kích thước ren quyết định lưu lượng khí đi qua van. Các chuẩn ren phổ biến bao gồm:

• G1/8 (Phi 10mm / DN6): Dùng cho xi lanh cỡ nhỏ (đường kính dưới 32mm).

• G1/4 (Phi 13mm / DN8): Chuẩn phổ biến nhất cho công nghiệp nhẹ.

• G3/8 (Phi 17mm / DN10) & G1/2 (Phi 21mm / DN15): Dùng cho hệ thống xi lanh hành trình lớn, yêu cầu tốc độ đáp ứng nhanh.

• G3/4 & G1: Dùng cho các trục đường ống cấp khí chính.

3. Áp suất và Lưu lượng khí

• Áp suất làm việc (Working Pressure): Thông thường dải áp suất tiêu chuẩn đạt từ 0.15 đến 0.8 MPa (tương đương 1.5 - 8 bar).

• Lưu lượng khí (Hệ số Cv hoặc Qn): Van có tiết diện luồng khí nhỏ sẽ hãm tốc độ di chuyển của xi lanh. Cần tính toán hệ số Cv phù hợp với thể tích xi lanh để tránh hiện tượng nghẽn dòng.

4. Vật liệu chế tạo và Nhiệt độ

• Thân van: Nhôm anod hóa giúp chống oxy hóa tốt; môi trường hóa chất nên chọn van thân Inox 304.

• Nhiệt độ hoạt động: Chuẩn dải nhiệt từ -5 độ C đến 60 độ C. Nếu dùng trong lò sấy hoặc môi trường lạnh, phải đặt hàng dòng gioăng chịu nhiệt chuyên dụng (như Viton).

So Sánh Manual Hand Lever Valve Với Các Loại Van Khác

Ứng Dụng Thực Tế Của Manual Hand Lever Valve

Nhờ thiết kế bền bỉ và tính chủ động cao, thiết bị này hiện diện rộng rãi trong nhiều lĩnh vực:

• Điều khiển xi lanh khí nén trực tiếp: Lắp đặt tại các trạm kẹp phôi, bàn nâng hạ cơ khí, máy ép phế liệu thủ công.

• Máy móc chế tạo & Đóng gói: Dùng làm van điều khiển thao tác đóng/mở cửa hầm sấy, cơ cấu gạt sản phẩm trên băng chuyền.

• Cô lập và bảo trì hệ thống: Đóng vai trò làm van ngắt khẩn cấp (Emergency Cut-off) trên các nhánh đường ống khí nén nhà xưởng khi cần dừng máy để sửa chữa.

Những Sai Lầm Thường Gặp Khi Mua Và Sử Dụng

1. Chọn sai số cửa van: Dùng van 3/2 để điều khiển xi lanh 2 chiều khiến xi lanh chỉ đẩy ra được mà không thu về được.

2. Chọn kích thước ren quá nhỏ: Van ren G1/8 lắp cho xi lanh đường kính phi 100mm làm xi lanh di chuyển cực kỳ chậm chạp do thiếu lưu lượng.

3. Lắp đặt sai sơ đồ cổng khí: Nối nhầm đường cấp khí (P) vào cổng xả (R, S) làm xì khí liên tục ra ngoài.

4. Không dùng bộ lọc khí đầu nguồn: Khí nén chứa nhiều nước và bụi bẩn làm rách gioăng cao su, kẹt lõi van spool sau một thời gian ngắn vận hành.

Hướng Dẫn Checklist Chọn Mua Manual Hand Lever Valve

• Xác định loại xi lanh cần điều khiển (tác động đơn hay tác động kép).

• Chọn đúng sơ đồ van: 3/2, 5/2 hay 5/3.

• Xác định kích thước cổng ren kết nối (G1/8, G1/4, G3/8,...).

• Kiểm tra áp suất làm việc tối đa của hệ thống khí nén.

• Lựa chọn cơ chế tay gạt: Giữ vị trí cố định hay tự hồi vị lò xo.

• Xác định môi trường làm việc (có hóa chất, nhiệt độ cao hay không) để chọn vật liệu gioăng.

• Lựa chọn thương hiệu khí nén uy tín (Airtac, SMC, Festo, STNC) có chứng nhận xuất xứ rõ ràng.

Giá Manual Hand Lever Valve Phụ Thuộc Vào Yếu Tố Nào?

Thị trường thiết bị khí nén hiện nay rất đa dạng về phân khúc giá. Mức giá bán ra của van gạt tay khí nén phụ thuộc vào:

1. Thương hiệu & Xuất xứ: Các dòng van từ Châu Âu/Nhật Bản (Festo, SMC) có giá cao hơn đáng kể so với thương hiệu Đài Loan, Trung Quốc (Airtac, STNC, VPC).

2. Kích thước & Vật liệu: Van kích thước ren lớn (G1/2, G3/4) hoặc thân bằng Inox 304 sẽ có mức giá cao hơn van nhôm chuẩn G1/8.

3. Cấu trúc van: Dòng van 5/3 có cơ cấu phức tạp hơn van 3/2 hay 5/2 nên chi phí sản xuất cao hơn.

Câu Hỏi Thường Gặp (FAQ)

1. Van gạt tay khí nén dùng để làm gì?

Van dùng để đóng, mở hoặc điều hướng dòng khí nén bằng thao tác cơ học trực tiếp, phục vụ việc điều khiển xi lanh và các cơ cấu chấp hành trong mạch khí nén.

2. Van gạt tay khí nén có cần dùng điện không?

Hoàn toàn không. Van vận hành dựa trên lực tác động cơ học của người dùng lên tay gạt, không cần cắm điện hay cuộn coil solenoid.

3. Phân biệt van gạt tay 3/2 và 5/2 như thế nào?

Van 3/2 có 3 cửa khí, chuyên dùng cho xi lanh tác động đơn (1 đường khí vào). Van 5/2 có 5 cửa khí, chuyên dùng cho xi lanh tác động kép (2 đường khí vào/ra để tiến/lùi).

4. Làm sao để van gạt tay không bị xì khí ra cổng xả?

Bổ sung ngay Bộ lọc đôi khí nén (Lọc + Tách nước + Phun dầu) ở đầu nguồn để bảo vệ gioăng cao su bên trong van không bị nứt vỡ hay dính cặn bẩn.

Kết Luận & Yêu Cầu Báo Giá

Một hệ thống khí nén vận hành ổn định không thể thiếu những chiếc van gạt tay khí nén chất lượng. Việc chọn đúng cấu hình van không chỉ giúp nâng cao hiệu suất làm việc của máy móc mà còn giúp tiết kiệm đáng kể chi phí điện năng tiêu thụ của máy nén khí.
