Hướng dẫn toàn diện về ống nối ren trong: Cấu tạo, Phân loại và Cách lựa chọn chuẩn xác

Khi thi công lắp đặt đường ống nước, hệ thống khí nén hay các dây chuyền kỹ thuật công nghiệp, việc liên kết hai đoạn ống hoặc kết nối ống với các thiết bị van vòi đòi hỏi sự linh hoạt cao vì không thể hàn trực tiếp. Trong các tình huống này, ống nối ren trong đóng vai trò là phụ kiện trung gian cốt lõi để tạo ra các mối liên kết ren chắc chắn. Tuy nhiên, nếu người dùng chủ quan chọn sai kích thước hoặc không đúng tiêu chuẩn ren kỹ thuật, hệ thống rất dễ gặp phải tình trạng khó vặn, hở chân ren, rò rỉ lưu chất hoặc thậm chí làm hỏng toàn bộ bước ren.

Bài viết chuyên sâu này sẽ giúp bạn giải mã chi tiết từ khái niệm, cấu tạo, hệ thống kích thước, chất liệu cho đến phương pháp lựa chọn và lắp đặt ống nối ren trong một cách chuẩn xác nhất.

Kiến thức nền

Ống nối ren trong là gì?

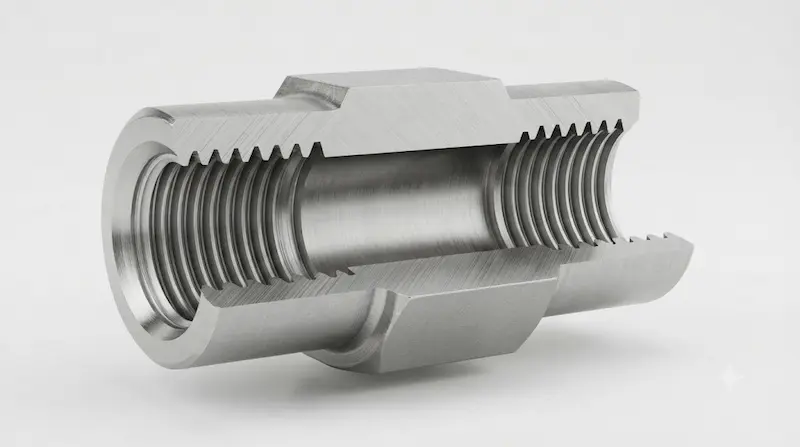

Ống nối ren trong là đoạn phụ kiện có ren được gia công ở phía bên trong, dùng để kết nối với đầu ren ngoài của ống, van, vòi, thiết bị hoặc một phụ kiện đường ống khác. Cấu trúc này cho phép phần "ren trong" nằm ở mặt nội vi của phụ kiện, nơi đầu ren ngoài sẽ được vặn sâu vào bên trong. Liên kết cơ học được hình thành nhờ các bề mặt bước ren ăn khớp chặt chẽ với nhau, đồng thời cho phép tháo lắp thuận tiện khi cần bảo trì, sửa chữa hoặc thay thế thiết bị.

Ống nối ren trong là phụ kiện đường ống có ren ở mặt trong, dùng để kết nối với đầu ren ngoài có kích thước tương ứng, thường được sử dụng trong hệ thống cấp nước và đường ống dân dụng.

Nguyên lý kết nối của ống nối ren trong

Cơ chế liên kết của phụ kiện dựa trên việc đưa đầu ren ngoài vào đúng tâm, sau đó xoay theo chiều siết để hai bề mặt ren ăn khớp vào nhau. Khi thiết kế yêu cầu, người thợ sẽ sử dụng thêm vật liệu làm kín chuyên dụng để bịt kín các khe hở vi mô.

Tuy nhiên, người lắp đặt tuyệt đối không nên cố siết quá mạnh lực tay. Thao tác quá sức này có thể làm biến dạng bước ren, nứt vỡ phụ kiện hoặc làm giảm nghiêm trọng khả năng làm kín của toàn bộ mối nối.

Phân tích chuyên sâu

Các loại ống nối ren trong phổ biến

• Ống nối ren trong bằng đồng: Loại phụ kiện rất phổ biến trong hệ thống nước dân dụng nhờ đặc tính dễ gia công, dễ lắp đặt và thích ứng tốt với nhiều ứng dụng dẫn nước thông thường.

• Ống nối ren inox: Sở hữu khả năng chống ăn mòn vượt trội, thường phân chia thành các mác thép như inox 304 hoặc inox 316/316L, là lựa chọn hàng đầu cho môi trường đòi hỏi độ bền và tiêu chuẩn vệ sinh cao.

• Ống nối ren thép: Mang lại độ bền cơ học vững chắc, thích hợp cho các hệ thống đường ống công nghiệp chịu lực.

• Ống nối ren nhựa: Có ưu điểm nhẹ, kháng hóa chất tốt, phù hợp hoàn hảo với các hệ thống ống nhựa đồng bộ và môi trường chất lỏng đặc thù.

Ngoài ra, phụ kiện còn được phân loại theo hình dạng như nối ren trong thẳng, nối ren trong – ren ngoài, nối giảm ren hoặc nối ren trong hai đầu.

Kích thước ống nối ren và cách đọc thông số

Thị trường hiện nay cung cấp đa dạng các quy cách kích thước từ nhỏ đến lớn phục vụ mọi nhu cầu thực tế:

Bên cạnh các mã kích thước trên, hệ thống còn xuất hiện các cỡ ren 13, ren 17, ren 42 và các cỡ lớn hơn. Lưu ý quan trọng là không nên hiểu đường kính ngoài của phụ kiện hoặc kích thước đo thủ công bằng thước là hoàn toàn tương đương với tên gọi kích thước ren. Người dùng cần xác định chính xác chỉ số DN, kích thước danh nghĩa và tiêu chuẩn kỹ thuật của sản phẩm thông qua catalogue nhà sản xuất.

Tiêu chuẩn ren của ống nối ren

Các tiêu chuẩn ren phổ biến bao gồm hệ BSP (ren song song Anh), BSPT (ren côn Anh), NPT (ren côn Mỹ) và ren hệ mét trong một số máy móc đặc thù. Việc kiểm tra kỹ tiêu chuẩn này là cực kỳ quan trọng vì hai loại ren trông có vẻ rất giống nhau nhưng nếu khác biệt về biên dạng, bước ren hoặc góc ren thì sẽ không thể lắp khít hoàn toàn với nhau. Cần kiểm tra kỹ loại ren, kích thước, bước ren, đường kính danh nghĩa và dạng ren song song hay ren côn trước khi tiến hành mua sắm.

So sánh ống nối ren với các loại phụ kiện nối ren khác

Nên chọn ống nối ren bằng vật liệu nào?

Việc lựa chọn chất liệu phụ kiện phụ thuộc lớn vào môi trường vận hành: chất liệu đồng ưu tiên cho hệ thống nước dân dụng tối ưu chi phí; inox 304 và 316/316L dành cho môi trường ăn mòn cao; thép phù hợp cơ khí chịu lực; trong khi nhựa là giải pháp cho hệ thống cần trọng lượng nhẹ và kháng hóa chất. Tuyệt đối không có một loại vật liệu nào phù hợp với mọi môi trường, do đó cần xét duyệt đồng thời nhiệt độ, áp suất, tính chất môi chất và yêu cầu kỹ thuật của hệ thống.

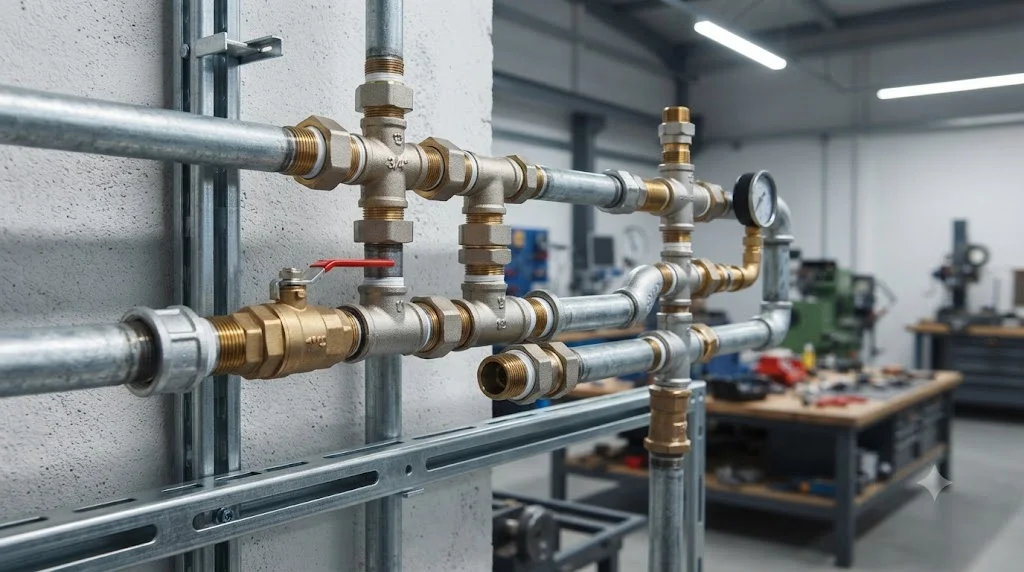

Ứng dụng thực tế về ống nối ren trong

Ống nối ren được sử dụng ở đâu?

Phụ kiện này hiện diện dày đặc trong các hệ thống cấp thoát nước, mạng lưới đường ống dân dụng, hệ thống khí nén và các dây chuyền ống công nghiệp. Chúng đóng vai trò huyết mạch để kết nối van khóa với đường ống, liên kết đồng hồ đo lưu lượng, thiết bị đo áp suất, kết nối máy bơm nước, hoặc phục vụ một số hệ thống hơi và môi chất đặc thù khi đáp ứng đúng thông số kỹ thuật.

Nếu hệ thống không sử dụng đúng phụ kiện hoặc bỏ qua các tiêu chuẩn kỹ thuật quan trọng, hậu quả là nước và khí nén sẽ rò rỉ liên tục, gây thất thoát năng lượng, ẩm mốc công trình, sụt giảm áp lực vận hành và làm gián đoạn toàn bộ hoạt động sản xuất.

Những sai lầm thường gặp khi sử dụng ống nối ren

• Chọn sai kích thước danh nghĩa (ví dụ cần ren 27 nhưng lại chọn nhầm quy cách khác).

• Nhầm lẫn giữa tiêu chuẩn ren BSP và NPT dẫn đến hiện tượng kẹt ren hoặc không thể làm kín.

• Bỏ qua bước kiểm tra vật liệu, sử dụng chất liệu không tương thích với môi chất gây ăn mòn nhanh chóng.

• Siết ren quá mạnh tay làm nứt vỡ phụ kiện hoặc hỏng bước ren.

• Sử dụng vật liệu làm kín không phù hợp hoặc quấn băng tan sai chiều kỹ thuật.

• Không kiểm tra giới hạn áp suất và nhiệt độ làm việc trước khi đưa vào vận hành hệ thống công nghiệp.

Hướng dẫn / Checklist

Cách lắp ống nối ren đúng kỹ thuật

Bước 1: Kiểm tra kỹ lưỡng kích thước và tiêu chuẩn ren của phụ kiện.

Bước 2: Làm sạch hoàn toàn bề mặt đầu ren ngoài và phần ren trong.

Bước 3: Kiểm tra xem ren có bị móp méo, bám cặn bẩn hoặc lỗi gia công không.

Bước 4: Sử dụng vật liệu làm kín (như băng tan) phù hợp với loại ren và tính chất môi chất.

Bước 5: Đưa đầu ren vào đúng thẳng tâm, tuyệt đối tránh vặn lệch ren từ những vòng đầu tiên.

Bước 6: Siết đến mức lực phù hợp theo cảm nhận tay, không cố siết quá lực làm hỏng ren.

Bước 7: Kiểm tra độ kín và quan sát rò rỉ sau khi cấp áp lực vận hành cho hệ thống.

Checklist chọn ống nối ren

•  Xác định chính xác kích thước ren cần dùng

•  Kiểm tra chỉ số DN hoặc kích thước danh nghĩa của hệ thống

•  Đối chiếu tiêu chuẩn ren (BSP, NPT,...)

•  Xác định rõ là ren trong hay ren ngoài

•  Lựa chọn vật liệu chế tạo tương thích (Đồng, Inox, Thép, Nhựa)

•  Kiểm tra giới hạn áp suất làm việc tối đa

•  Kiểm tra dải nhiệt độ vận hành thực tế

•  Đánh giá tính chất hóa học của loại môi chất

•  Xác định kiểu kết nối đường ống

•  Nguồn gốc xuất xứ và nhà sản xuất uy tín

•  Đối chiếu kỹ catalogue hoặc bản vẽ kỹ thuật sản phẩm

Nếu bạn chưa xác định được chính xác kích thước hoặc chủng loại cần dùng, hãy cung cấp đường kính ống, hình ảnh đầu ren hoặc thông số thiết bị để đội ngũ chuyên gia tư vấn đúng sản phẩm.

FAQ

1. Ống nối ren trong là gì?

Đây là phụ kiện có phần ren nằm ở phía bên trong, chuyên dùng để kết nối với đầu ren ngoài của ống, van, vòi hoặc các thiết bị kỹ thuật khác trong hệ thống đường ống.

2. Ống nối ren có những kích thước nào?

Sản phẩm được sản xuất với nhiều quy cách đa dạng như ren 21, 27, 34, 42, 49, 60... tùy thuộc vào tiêu chuẩn thiết kế của từng nhà sản xuất và hệ thống ứng dụng.

3. Ống nối ren có dùng cho đường ống nước được không?

Hoàn toàn được. Đây là một trong những ứng dụng phổ biến nhất của phụ kiện, tuy nhiên người dùng cần chọn đúng vật liệu, kích thước và tiêu chuẩn ren tương thích.

4. BSP và NPT có thể lắp chung với nhau không?

Tuyệt đối không nên mặc định là chúng tương thích với nhau. Bạn cần kiểm tra chính xác tiêu chuẩn và thiết kế biên dạng ren trước khi lắp ráp để tránh rò rỉ.

5. Làm sao chọn đúng ống nối ren ?

Bạn cần xác định rõ các yếu tố gồm kích thước, tiêu chuẩn ren, vật liệu, môi chất sử dụng, cùng với giới hạn áp suất và nhiệt độ làm việc trước khi đưa ra quyết định lựa chọn.

Kết luận

Ống nối ren tuy là một chi tiết phụ trợ nhỏ gọn nhưng lại giữ vai trò quyết định đến độ bền vững và tính kín khít của toàn bộ mạng lưới đường ống. Để lựa chọn chính xác, người dùng không nên chỉ nhìn vào tên gọi hay đường kính bề ngoài mà cần kiểm tra đồng thời kích thước ren, tiêu chuẩn kỹ thuật, chất liệu, áp suất, nhiệt độ và môi chất vận hành.
