Tìm hiểu chi tiết về check valve là gì: Cấu tạo, Nguyên lý và Phân loại

Trong quá trình vận hành các hệ thống đường ống công nghiệp hay dân dụng, máy bơm nước đóng vai trò trái tim luân chuyển dòng chảy. Hãy đặt tình huống thực tế khi máy bơm dừng hoạt động, lượng nước tích trữ trong đường ống có xu hướng chảy ngược trở lại về nguồn. Dòng chảy ngược này có thể gây ra hiện tượng tụt áp nghiêm trọng, làm bơm quay ngược chiều gây cháy động cơ, tạo ra các xung lực va đập thủy lực mạnh mẽ làm phá hủy cấu trúc ống và ảnh hưởng trực tiếp đến toàn bộ thiết bị.

Để giải quyết triệt để vấn đề này, check valve là gì trở thành câu hỏi kỹ thuật cốt lõi mà bất kỳ kỹ sư hay nhà thầu nào cũng cần nắm rõ. Thiết bị này ra đời nhằm kiểm soát tuyệt đối hướng di chuyển của lưu chất. Tuy nhiên, nhiều người dùng vẫn băn khoăn về cấu tạo, phân loại cũng như thời điểm thích hợp để đưa vào sử dụng.

Kiến thức nền

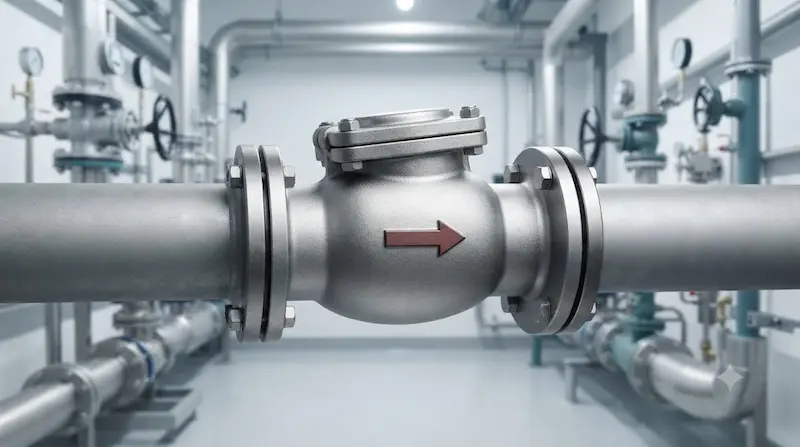

Check valve là gì?

Check valve là tên tiếng Anh của van một chiều, một loại van cho phép chất lỏng hoặc khí đi qua theo một hướng và tự động ngăn dòng chảy ngược. Trong đó, từ check mang ý nghĩa kiểm soát, ngăn chặn, còn valve là van điều tiết dòng. Thiết bị này còn được biết đến với các tên gọi thông dụng khác như non-return valve, one-way valve, van một chiều hoặc van 1 chiều.

Điểm đặc biệt nhất của dòng van này là người vận hành không cần phải thực hiện thao tác đóng mở bằng tay hay thông qua nguồn điện liên tục, mà hoàn toàn phản ứng linh hoạt dựa theo hướng và áp suất của dòng chảy. Mục đích tối thượng của nó là bảo vệ toàn bộ hệ thống khỏi sự tàn phá của dòng chảy ngược.

Check valve là van một chiều, cho phép chất lưu đi qua theo một hướng và tự động đóng khi dòng chảy có xu hướng đảo chiều. Van được sử dụng phổ biến trong hệ thống nước, khí, hơi và đường ống công nghiệp.

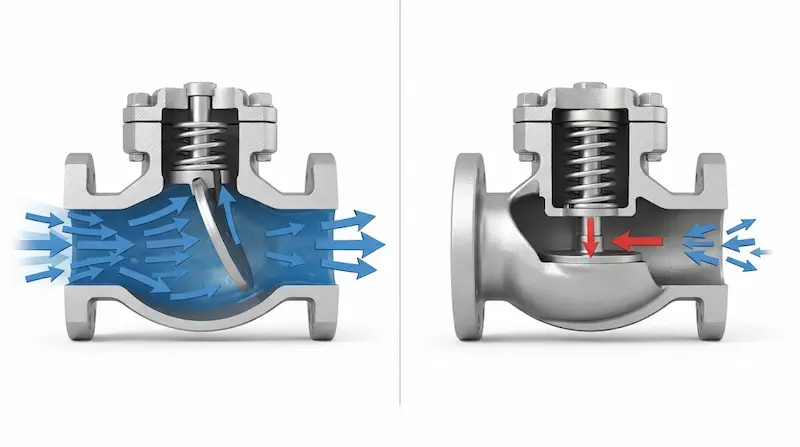

Nguyên lý hoạt động của check valve

Cơ chế vận hành của thiết bị dựa chủ yếu vào sự chênh lệch áp suất giữa hai đầu van. Khi áp suất ở đầu vào lớn hơn phía sau, lực đẩy sẽ chiến thắng sức cản để đẩy đĩa, bi, piston hoặc cánh van mở ra, tạo khoảng trống cho môi chất đi qua. Ngược lại, khi dòng chảy có xu hướng đảo chiều, cơ cấu đóng sẽ lập tức sập xuống hoặc ép chặt lại, bịt kín cửa van để ngăn chặn dòng chảy ngược.

Thông thường, check valve không cần sử dụng nguồn điện, đây là điểm khác biệt lớn so với các dòng van điều khiển tự động khác. Tuy nhiên, một số thiết kế cấu tạo nằm chắn ngang dòng chảy có thể gây ra hiện tượng sụt áp nếu chọn sai kích thước, lưu lượng vượt quá thiết kế hoặc chọn loại van tạo tổn thất áp suất quá lớn.

Phân tích chuyên sâu

Cấu tạo check valve gồm những bộ phận nào?

Mỗi chi tiết cấu thành nên check valve là gì đều đảm nhiệm một nhiệm vụ kỹ thuật riêng biệt nhằm đảm bảo độ kín khít và tuổi thọ:

• Thân van: Đảm nhận vai trò bao bọc các linh kiện bên trong và chịu áp lực trực tiếp từ toàn bộ hệ thống. Thường được đúc từ đồng, gang, thép, inox hoặc nhựa kỹ thuật.

• Bộ phận đóng mở: Có thể cấu tạo dạng đĩa van, quả bi, piston hoặc cánh lật tùy thuộc vào dòng sản phẩm.

• Seat (Đế van): Bề mặt tiếp xúc tinh xảo khi van đóng, quyết định trực tiếp đến khả năng chống rò rỉ.

• Lò xo: Thường xuất hiện ở dòng spring check valve, giúp hỗ trợ đưa bộ phận đóng về vị trí ban đầu nhanh chóng.

• Gioăng làm kín: Hỗ trợ bịt kín tuyệt đối tại các điểm ghép nối, đòi hỏi vật liệu phải tương thích tốt với môi chất và nhiệt độ.

Các loại check valve phổ biến

• Swing check valve (Van một chiều lá lật): Sử dụng cánh lật mở ra khi dòng chảy tiến và sập xuống khi dòng đảo chiều, rất được ưa chuộng trong hệ thống nước công nghiệp.

• Lift check valve (Van một chiều nâng): Bộ phận đóng mở di chuyển theo phương thẳng đứng lên xuống, mang lại khả năng làm kín cực tốt trong môi trường áp lực cao.

• Spring check valve (Van một chiều lò xo): Tích hợp lò xo phản hồi nhanh, cho phép lắp đặt theo nhiều phương hướng khác nhau.

• Wafer check valve: Thiết kế siêu mỏng, kẹp trực tiếp giữa hai mặt bích giúp tiết kiệm không gian lắp đặt tối ưu.

• Ball check valve (Ball check valve): Sử dụng viên bi tròn làm cơ cấu đóng mở, kết cấu gọn gàng và ứng dụng linh hoạt trong nhiều hệ thống chất lỏng.

Phân loại theo môi trường sử dụng

• Check valve nước: Chuyên dụng cho trạm bơm, mạng lưới cấp nước dân dụng và công nghiệp.

• Check valve khí nén: Thiết kế riêng cho máy nén khí, bình chứa và hệ thống tự động hóa pneumatic.

• Check valve hơi: Chịu được nhiệt độ và áp suất cực cao trong các hệ thống hơi nóng công nghiệp.

• Check valve hóa chất: Đòi hỏi vật liệu thân và gioăng đặc biệt (như inox hoặc nhựa kháng hóa chất) để chống ăn mòn hiệu quả.

Thông số quan trọng khi chọn mua

Khi tìm hiểu check valve là gì để mua sắm, bạn cần xem xét đồng thời các thông số kỹ thuật gồm kích thước DN, kiểu kết nối (ren, mặt bích, wafer), tiêu chuẩn kết nối, áp suất và nhiệt độ làm việc, vật liệu chế tạo, lưu lượng, hướng lắp đặt và môi chất sử dụng. Cùng một kích thước DN50 nhưng hai dòng van có thể khác biệt hoàn toàn về vật liệu, áp suất chịu đựng hay thiết kế đĩa, do đó không nên chỉ chọn van dựa vào đường kính ống đơn thuần.

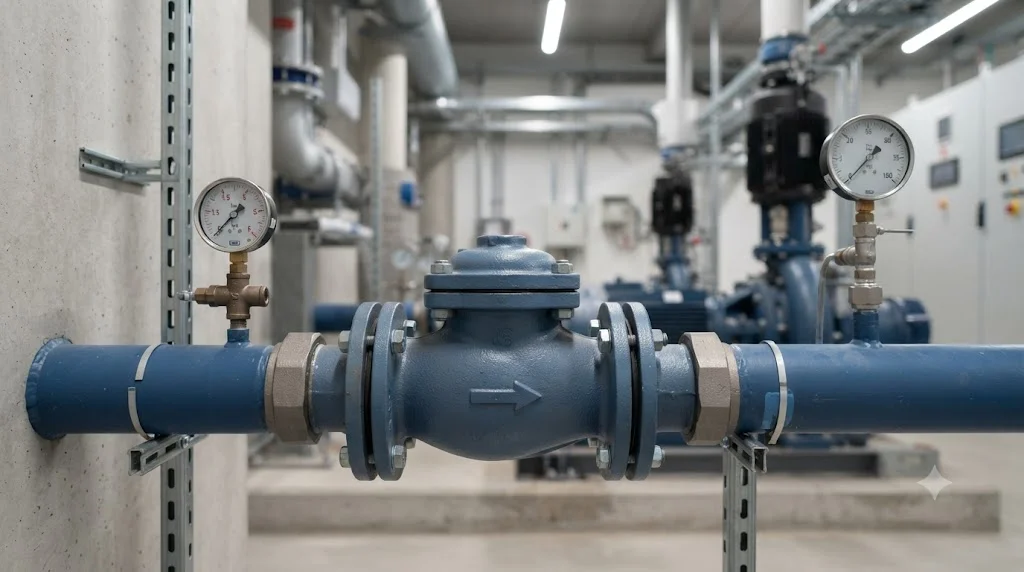

Ứng dụng thực tế về check valve là gì

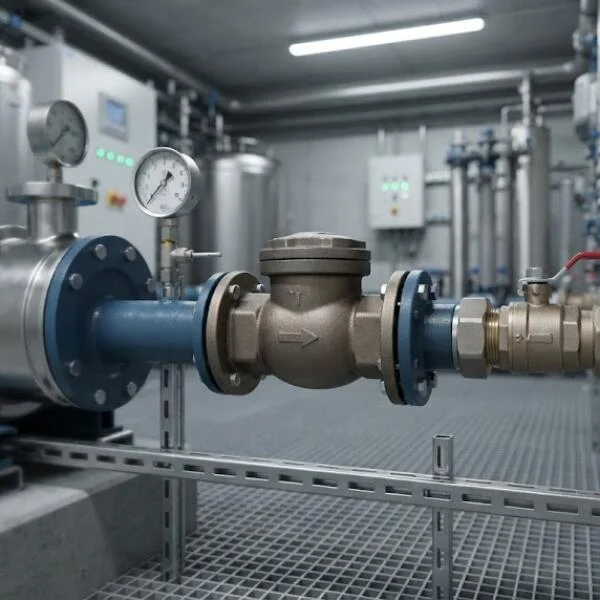

Check valve được sử dụng ở đâu?

Thiết bị này hiện diện rộng rãi trong các hệ thống máy bơm để lắp ở đường hút hoặc đường đẩy, giúp giữ nước mồi và duy trì trạng thái ổn định khi bơm ngừng hoạt động. Trong các hệ thống cấp nước thành phố, trạm bơm tăng áp hay mạng lưới ống nhiều nhánh, van đóng vai trò điều phối hướng dòng chảy an toàn. Ngoài ra, chúng còn là linh kiện bắt buộc trong hệ thống khí nén, máy nén khí, đường ống dầu, hơi nóng và các nhà máy hóa chất.

Nếu hệ thống không được trang bị check valve, hậu quả nhãn tiền là máy bơm sẽ bị sốc thủy lực khi dừng, nước chảy ngược làm hư hỏng cánh quạt, áp suất hệ thống tụt giảm liên tục và tiêu tốn năng lượng vận hành đáng kể.

Sai lầm thường gặp khi lắp đặt

• Lắp ngược chiều mũi tên chỉ hướng dòng chảy khắc nổi trên thân van.

• Chọn sai kích thước danh nghĩa hoặc sai chuẩn kết nối ren/mặt bích.

• Không tính toán đến hệ số tổn thất áp suất dẫn đến sụt áp hệ thống.

• Sử dụng van nước thông thường cho hệ thống hóa chất có tính ăn mòn cao.

• Lắp đặt van tại vị trí chịu rung động mạnh mà không có giá đỡ hỗ trợ.

Hướng dẫn / Checklist

Cách lắp check valve đúng kỹ thuật

Bước 1 – Xác định hướng dòng: Quan sát kỹ mũi tên trên thân van và đảm bảo mũi tên trùng khớp hoàn toàn với chiều chuyển động thực tế của lưu chất.

Bước 2 – Kiểm tra đường ống: Làm sạch hoàn toàn dị vật, mạt hàn, bụi bẩn bên trong đường ống và đảm bảo hai đầu ống đồng tâm.

Bước 3 – Kiểm tra kiểu kết nối: Đối chiếu chính xác dạng kết nối ren, mặt bích, wafer hoặc clamp tương thích với hệ thống.

Bước 4 – Lắp van: Cố định van chắc chắn, không để trọng lượng đường ống dồn ép lực cơ học bất thường lên thân van.

Bước 5 – Kiểm tra vận hành: Cấp môi chất từ từ vào hệ thống, lắng nghe tiếng ồn, kiểm tra độ kín của mối nối và theo dõi thông số áp suất trước - sau van.

Checklist chọn check valve

•  Xác định rõ đặc tính môi chất (nước, khí, hơi, hóa chất)

•  Xác định chính xác kích thước danh nghĩa DN

•  Kiểm tra áp suất làm việc tối đa của hệ thống

•  Kiểm tra giới hạn nhiệt độ vận hành

•  Lựa chọn kiểu kết nối phù hợp (ren, bích, wafer)

•  Đối chiếu tiêu chuẩn kết nối kỹ thuật

•  Chọn vật liệu thân và gioăng tương thích

•  Xác định lưu lượng dòng chảy qua van

•  Kiểm tra hướng lắp đặt (ngang hoặc đứng)

•  Đánh giá tổn thất áp suất cho phép

•  Đối chiếu kỹ catalogue sản phẩm trước khi mua

FAQ

Check valve là gì?

Đây là dòng van một chiều cho phép môi chất di chuyển theo một hướng duy nhất và tự động ngăn chặn hoàn toàn hiện tượng dòng chảy ngược.

Check valve có cần điện không?

Thông thường van hoạt động hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất cơ học và lực dòng chảy, hoàn toàn không cần cấp nguồn điện.

Check valve có những loại nào?

Các chủng loại phổ biến trên thị trường gồm van một chiều lá lật (swing), van nâng (lift), van lò xo (spring), van kẹp mặt bích (wafer) và van bi (ball check valve).

Check valve có dùng để điều tiết nước không?

Không nên. Chức năng cốt lõi của thiết bị là kiểm soát hướng dòng chảy và chống dòng ngược, tuyệt đối không dùng để điều tiết lưu lượng dòng chảy.

Vì sao check valve bị rò rỉ?

Hiện tượng rò rỉ thường xuất phát từ việc bề mặt seat hoặc gioăng bị mòn, có cặn bẩn kẹt lại trên bề mặt làm kín, đĩa van bị biến dạng hoặc lắp đặt sai hướng kỹ thuật.

Kết luận

Hiểu rõ check valve là gì và ứng dụng đúng cách sẽ giúp tối ưu hóa độ an toàn và ổn định cho toàn bộ hệ thống đường ống kỹ thuật. Việc lựa chọn thiết bị đòi hỏi sự cân nhắc đồng thời các yếu tố về DN, áp suất, nhiệt độ, môi chất và kiểu kết nối thay vì chỉ chọn theo cảm tính.
