Hướng dẫn toàn diện về van cơ khí nén: Cấu tạo, Nguyên lý và Cách lựa chọn

Trong một dây chuyền sản xuất tự động hóa hiện đại, xi lanh khí nén đóng vai trò thực hiện các hành trình tiến hoặc lùi, hoặc các thiết bị cần đóng mở dòng khí trực tiếp. Tuy nhiên, thay vì sử dụng tín hiệu điện phức tạp, người vận hành đôi khi muốn kiểm soát trực tiếp bằng nút nhấn, cần gạt hoặc cơ cấu cơ học ngay tại chỗ. Nếu lựa chọn sai loại van điều khiển, hệ thống của bạn có thể đối mặt với hàng loạt rủi ro: xi lanh hoạt động sai chiều, không giữ được trạng thái mong muốn, lưu lượng khí không đáp ứng hoặc thao tác điều khiển trở nên bất tiện. Van cơ khí nén chính là nhóm thiết bị chuyên dụng được sử dụng phổ biến để giải quyết triệt để các bài toán này.

Kiến thức nền

Van cơ khí nén là gì?

Van cơ khí nén là loại van dùng tác động cơ học như nút nhấn, cần gạt, bàn đạp hoặc cơ cấu cơ khí để thay đổi trạng thái đóng/mở và hướng dòng khí trong hệ thống khí nén. Khi người vận hành hoặc một cơ cấu máy tác động lên bộ phận điều khiển, cơ cấu bên trong van sẽ dịch chuyển spool hoặc phần tử đóng mở, từ đó thay đổi đường đi của khí nén giữa các cửa van.

Về mặt cấu trúc, từ "cơ khí" đề cập trực tiếp đến phương thức tác động và điều khiển van, trong khi môi chất làm việc chủ yếu là khí nén áp lực. Thiết bị này sở hữu nhiều cấu hình linh hoạt như 3/2, 4/2, 5/2, 5/3 với các cơ cấu tác động đa dạng như nút nhấn, cần gạt, pedal hay con lăn.

Van cơ khí nén là loại van dùng tác động cơ học như nút nhấn, cần gạt, bàn đạp hoặc cơ cấu cơ khí để thay đổi trạng thái đóng/mở và hướng dòng khí trong hệ thống khí nén.

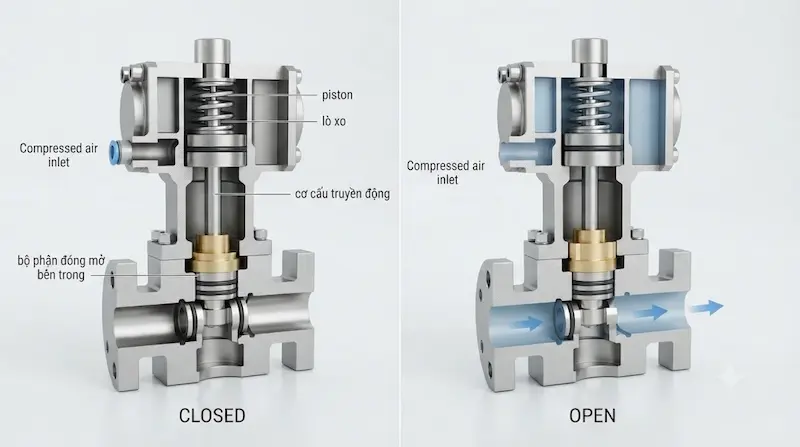

Nguyên lý hoạt động của van cơ khí nén

Cơ chế vận hành của van diễn ra theo trình tự từ trạng thái ban đầu, chịu tác động cơ học làm spool thay đổi vị trí, chuyển hướng đường khí và cuối cùng kích hoạt cơ cấu chấp hành hoạt động.

Lấy ví dụ trực quan với dòng van 5/2 điều khiển xi lanh kép:

• Khí nén đi vào cửa cấp của van.

• Ở trạng thái ban đầu, van phân phối khí sang một phía của xi lanh để giữ hành trình cố định.

• Khi người vận hành tác động lực vào cơ cấu điều khiển, lõi van (spool) dịch chuyển đổi vị trí.

• Đường khí nén được chuyển sang phía còn lại của xi lanh.

• Xi lanh thực hiện hành trình ngược lại một cách mượt mà.

Quá trình này có sự phối hợp nhịp nhàng giữa cửa cấp khí, cửa xả, cửa làm việc, spool và lò xo hồi vị nhằm đảm bảo dòng khí được điều phối chính xác mà không cần dùng đến nguồn điện phức tạp.

Phân tích chuyên sâu

Các loại van cơ khí nén phổ biến

• Van nút nhấn cơ khí: Cho phép người vận hành điều khiển trực tiếp bằng cách nhấn ngón tay vào nút.

• Van cần gạt: Sử dụng cần gạt để chuyển đổi trạng thái đóng/mở van một cách nhanh chóng.

• Van bàn đạp chân (Pedal): Điều khiển hoàn toàn bằng chân, rất phù hợp trong các thao tác công nghiệp khi người vận hành cần giải phóng cả hai tay để làm việc.

• Van con lăn: Tự động tác động khi có chi tiết máy hoặc cơ cấu chuyển động chạm vào bánh xe con lăn.

• Van cơ khí có lò xo hồi: Tự động đưa van về vị trí ban đầu ngay sau khi người dùng ngừng tác động lực.

Bên cạnh đó, việc phân loại dựa trên số cửa và số vị trí (như van 3/2, 4/2, 5/2, 5/3) quyết định hoàn toàn cách van phân phối khí, do đó bạn không nên chỉ nhìn vào kích thước ren để lựa chọn.

Van 3/2, 5/2 và 5/3 khác nhau như thế nào?

• Van 3/2: Sở hữu 3 cửa và 2 vị trí, thường dùng để điều khiển các cơ cấu tác động đơn hoặc trong các mạch điều khiển khí nén cơ bản.

• Van 5/2: Có 5 cửa và 2 vị trí, là cấu hình phổ biến nhất trong tự động hóa để điều khiển xi lanh tác động kép.

• Van 5/3: Có 5 cửa và 3 vị trí với thêm một vị trí trung gian, cho phép kiểm soát dừng xi lanh ở giữa hành trình tùy theo thiết kế trạng thái trung vị.

Bạn không thể thay thế tùy ý van 3/2 bằng van 5/2 hay 5/3 bởi mỗi loại sở hữu sơ đồ cửa, số vị trí và logic phân phối khí hoàn toàn khác nhau.

Cấu tạo van cơ khí nén gồm những bộ phận nào?

• Thân van: Khung chịu lực chính, bao bọc toàn bộ linh kiện bên trong và chịu áp suất hệ thống.

• Spool (Lõi van): Bộ phận dịch chuyển linh hoạt để đóng/mở và chuyển hướng dòng khí giữa các cửa.

• Cửa cấp, cửa xả và cửa làm việc: Hệ thống đường dẫn lưu chất ra vào van.

• Gioăng làm kín: Ngăn chặn rò rỉ khí nén tại các khe hở kỹ thuật.

• Lò xo hồi vị và cơ cấu truyền lực: Đưa van về vị trí cũ và tiếp nhận tác động từ nút nhấn, cần gạt, bàn đạp hoặc con lăn.

Thông số kỹ thuật cần quan tâm khi chọn van cơ khí

Khi lựa chọn thiết bị, các kỹ sư cần xem xét kỹ lưỡng các thông số như số cửa/số vị trí, kích thước cổng ren, tiêu chuẩn ren (G, BSPT, NPT), dải áp suất làm việc, lưu lượng khí, môi trường và nhiệt độ vận hành, vật liệu thân van cùng vật liệu gioăng. Trong đó, lưu lượng đóng vai trò cực kỳ quan trọng; nếu van có tiết diện dòng chảy quá nhỏ so với thiết kế, hệ thống sẽ bị bóp nghẹt lưu lượng, làm giảm đáng kể tốc độ hoạt động của xi lanh.

Van cơ khí khác gì van điện từ?

Khác với van điện từ phụ thuộc vào cuộn coil và tín hiệu điện để kích hoạt, van cơ khí hoạt động hoàn toàn bằng lực cơ học như tay nhấn, cần gạt hoặc cơ cấu máy. Trong các môi trường không thuận tiện kéo đường dây điện, hoặc khi cần thao tác thủ công trực tiếp, van cơ khí mang lại độ tin cậy cao hơn mà không tiêu thụ điện năng cho cơ cấu điều khiển.

Ứng dụng thực tế về van cơ khí nén

Van cơ khí được sử dụng ở đâu?

Thiết bị hiện diện dày đặc trong các hệ thống điều khiển xi lanh khí nén, máy đóng gói tự động, máy dập, máy gia công cơ khí, dây chuyền sản xuất tự động hóa, thiết bị nâng hạ và các cơ cấu kẹp, đẩy, kéo chi tiết. Đặc biệt, ứng dụng van con lăn đóng vai trò cốt lõi trong các cơ cấu máy tự động: khi một chi tiết băng tải di chuyển đến đúng vị trí định sẵn, nó sẽ chạm vào cần con lăn của van để phát tín hiệu đảo chiều dòng khí cho chu trình tiếp theo.

Nếu hệ thống thiếu vắng các giải pháp điều khiển cơ khí phù hợp, việc vận hành thủ công sẽ trở nên kém linh hoạt, tốn kém chi phí lắp đặt mạch điện điều khiển và làm giảm năng suất tổng thể của dây chuyền.

Những sai lầm thường chọn và lắp đặt van cơ khí

• Chọn sai cấu hình số cửa và số vị trí (ví dụ dùng van 3/2 cho xi lanh tác động kép).

• Lầm tưởng cổng ren lớn đồng nghĩa với lưu lượng khí luôn lớn.

• Nhầm lẫn tiêu chuẩn ren kết nối (G, BSPT, NPT) gây khó khăn khi lắp ráp ống.

• Bỏ qua việc kiểm tra dải áp suất làm việc của hệ thống.

• Lắp ngược chiều dòng khí hoặc đấu sai sơ đồ cửa van.

• Không xử lý nguồn khí nén dẫn đến nước và tạp chất làm mòn gioăng bên trong.

Hướng dẫn / Checklist

Cách chọn van cơ khí phù hợp

Bước 1 – Xác định cơ cấu chấp hành: Làm rõ hệ thống đang dùng xi lanh đơn hay xi lanh kép.

Bước 2 – Xác định số cửa và số vị trí: Lựa chọn đúng cấu hình van 3/2, 5/2 hoặc 5/3 phù hợp với mạch khí.

Bước 3 – Xác định phương thức tác động: Chọn nút nhấn, cần gạt, bàn đạp chân hay van con lăn theo nhu cầu thực tế.

Bước 4 – Kiểm tra kích thước và tiêu chuẩn ren: Đảm bảo khả năng tương thích với đường ống hiện hữu.

Bước 5 – Kiểm tra áp suất, lưu lượng và nhiệt độ: Đối chiếu giới hạn chịu tải của van với môi trường làm việc.

Bước 6 – Kiểm tra sơ đồ mạch: Đảm bảo tính logic của luồng khí và không gian lắp đặt thực tế.

Checklist trước khi mua van cơ khí

•  Xác định loại xi lanh (đơn/kép)

•  Xác định số cửa van

•  Xác định số vị trí van

•  Chọn kiểu tác động (nút nhấn, gạt, pedal, con lăn)

•  Xác định kích thước cổng ren

•  Kiểm tra tiêu chuẩn ren (G, NPT,...)

•  Kiểm tra áp suất làm việc tối đa

•  Kiểm tra lưu lượng dòng chảy

•  Kiểm tra nhiệt độ vận hành

•  Kiểm tra vật liệu gioăng làm kín

•  Đo đạc không gian lắp đặt thực tế

•  Đối chiếu sơ đồ mạch khí nén hệ thống

Nếu bạn chưa xác định được chính xác model van phù hợp, hãy cung cấp mã xi lanh, kích thước ren, áp suất làm việc và sơ đồ mạch để được tư vấn đúng sản phẩm.

FAQ

1. Van cơ khí nén là gì?

Đây là loại van điều khiển dòng khí nén bằng tác động cơ học trực tiếp như nút nhấn, cần gạt, bàn đạp hoặc con lăn thay vì dùng tín hiệu điện.

2. Van cơ khí có những loại nào?

Sản phẩm phổ biến với các cấu hình 3/2, 4/2, 5/2, 5/3 và được phân loại theo cơ cấu tác động gồm nút nhấn, cần gạt, pedal chân hoặc con lăn.

3. Van cơ khí có điều khiển được xi lanh không?

Có. Tùy thuộc vào cấu hình số cửa và số vị trí, van có thể điều khiển hiệu quả cả xi lanh tác động đơn lẫn xi lanh tác động kép.

4. Van cơ khí khác van điện từ như thế nào?

Van cơ khí được kích hoạt hoàn toàn bằng lực tác động cơ học thủ công hoặc từ chi tiết máy, trong khi van điện từ bắt buộc phải sử dụng cuộn coil điện từ để vận hành.

5. Chọn van cơ khí cần quan tâm thông số nào?

Những yếu tố quan trọng nhất bao gồm số cửa/vị trí, kiểu tác động, kích thước và tiêu chuẩn ren, dải áp suất, lưu lượng, nhiệt độ và đặc tính của cơ cấu chấp hành.

Kết luận

Van cơ khí là giải pháp điều khiển dòng khí tối ưu bằng tác động cơ học, mang lại độ tin cậy cao và sự linh hoạt tuyệt đối cho các mạch khí nén cần thao tác trực tiếp hoặc phối hợp nhịp nhàng với cơ cấu máy. Khi lựa chọn, bạn không nên chỉ dựa vào tên gọi hay kích thước bên ngoài mà cần xem xét đồng thời số cửa, số vị trí, kiểu tác động, tiêu chuẩn ren, áp suất và lưu lượng để đảm bảo hiệu suất vận hành tốt nhất.
