Tầm quan trọng của van an toàn dn20 trong việc bảo vệ hệ thống áp lực

Trong các hệ thống đường ống và thiết bị công nghiệp, áp suất vận hành luôn là yếu tố sống còn cần được kiểm soát chặt chẽ. Hãy tưởng tượng tình huống thực tế khi áp suất trong đường ống hoặc bình chứa tăng cao đột ngột vượt mức thiết kế do sự cố vận hành hay thay đổi nhiệt độ. Nếu không có thiết bị bảo vệ chuyên dụng, lượng áp suất dư thừa này có thể gây ra hiện tượng nứt vỡ đường ống, phá hủy thiết bị đắt tiền và đe dọa trực tiếp đến an toàn của người lao động.

Chính vì lý do đó, van an toàn dn20 được tích hợp vào hệ thống để tự động xả môi chất ra ngoài ngay khi áp suất đạt đến mức giới hạn cài đặt. Bài viết này sẽ giúp bạn giải đáp tường tận van an toàn dn20 là gì, kích thước thực tế, nguyên lý hoạt động, phương pháp lựa chọn và quy trình lắp đặt chuẩn xác nhất.

Kiến thức nền về van an toàn dn20

Van an toàn dn20 là gì?

Van an toàn là loại van bảo vệ áp suất có kích thước danh nghĩa DN20, được thiết kế để tự động mở và xả môi chất khi áp suất trong hệ thống đạt hoặc vượt mức áp suất cài đặt, sau đó đóng lại khi áp suất trở về phạm vi phù hợp. Ký hiệu DN20 thường được quy đổi tương ứng với đường ống danh nghĩa khoảng 3/4 inch, tuy nhiên người dùng vẫn cần đối chiếu tiêu chuẩn kết nối thực tế trên từng model sản phẩm.

Về mặt cấu trúc, thiết bị này bao gồm các bộ phận chính như thân van, đĩa van, vòng làm kín (seat), hệ thống lò xo chịu lực, vít điều chỉnh cùng nắp bảo vệ. Chúng thường được ứng dụng linh hoạt trong nhiều môi trường lưu chất khác nhau như nước, khí nén, hơi nóng hoặc các chất lỏng kỹ thuật tùy theo thiết kế vật liệu.

Van an toàn là van bảo vệ áp suất có kích thước danh nghĩa DN20. Van tự động mở để xả áp suất dư khi áp suất hệ thống đạt mức cài đặt, giúp bảo vệ thiết bị và đường ống.

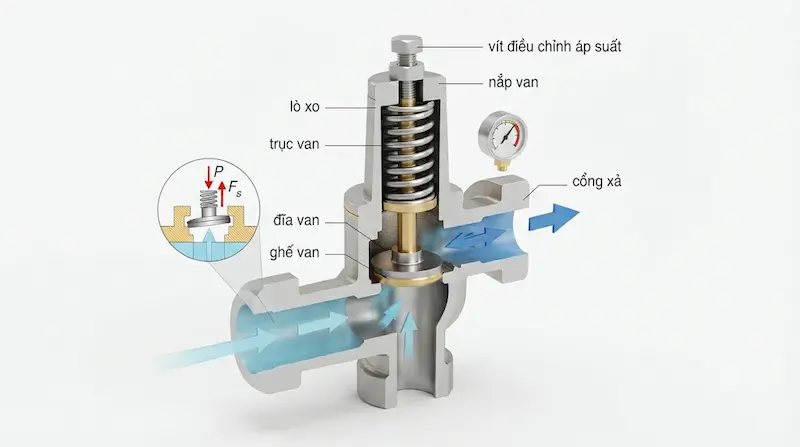

Nguyên lý hoạt động của van an toàn

Cơ chế vận hành của thiết bị dựa hoàn toàn trên sự cân bằng lực giữa áp suất lưu chất tác động lên đĩa van và lực nén cơ học của lò xo. Khi áp suất hệ thống nằm dưới mức cài đặt, lực lò xo giữ đĩa van ép chặt lên seat, giúp van ở trạng thái đóng hoàn toàn. Khi áp suất tăng cao vượt ngưỡng, áp lực môi chất thắng được lực giữ của lò xo, đẩy đĩa van mở ra để xả bớt lượng khí hoặc chất lỏng dư thừa ra ngoài.

Ngay khi áp suất hạ xuống thấp hơn mức giới hạn, lực đàn hồi của lò xo sẽ kéo đĩa van trở về vị trí đóng kín ban đầu. Việc thiết lập đúng mức áp suất cài đặt (set pressure) đóng vai trò quyết định; nếu cài quá thấp, van sẽ xả liên tục khi hệ thống chưa quá tải, ngược lại nếu cài quá cao, van sẽ không kịp thời bảo vệ thiết bị trước các nguy cơ quá áp.

Phân tích chuyên sâu

Cấu tạo van an toàn gồm những bộ phận nào?

• Thân van: Đóng vai trò bao bọc các chi tiết bên trong, chịu trách nhiệm chính trước áp lực và nhiệt độ khắc nghiệt của môi chất.

• Đĩa van và seat: Là bộ phận tạo bề mặt tiếp xúc đóng kín, quyết định trực tiếp đến khả năng chống rò rỉ của toàn bộ cụm van.

• Lò xo: Tạo lực giữ van đóng ổn định, với độ cứng và đặc tính kỹ thuật tương ứng trực tiếp với mức áp suất cài đặt.

• Cơ cấu điều chỉnh: Cho phép kỹ thuật viên hiệu chỉnh áp suất xả trong phạm vi thiết kế của nhà sản xuất.

• Tay giật và nắp bảo vệ: Hỗ trợ kiểm tra cơ chế xả thủ công định kỳ và bảo vệ các linh kiện tinh chỉnh bên dưới khỏi tác động bên ngoài.

Thông số kỹ thuật quan trọng của van an toàn

Khi tìm mua thiết bị này, bạn không nên chỉ dựa vào kích thước định danh DN20 bởi hai sản phẩm cùng kích cỡ vẫn có thể khác biệt hoàn toàn về áp suất cài đặt, vật liệu cấu thành, chuẩn ren kết nối, nhiệt độ chịu đựng cũng như lưu lượng xả tối đa. Các thông số cần đặc biệt lưu tâm bao gồm: áp suất làm việc, áp suất tối đa, nhiệt độ vận hành, tiêu chuẩn kết nối (ren trong/ren ngoài hoặc mặt bích) và tính chất hóa học của môi chất sử dụng.

Phân loại van an toàn

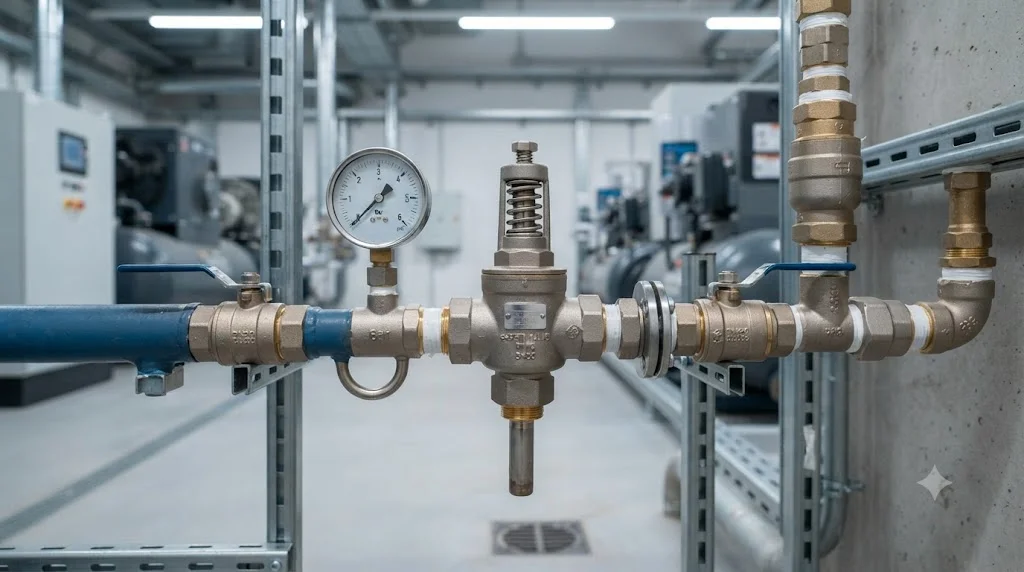

Ứng dụng thực tế

Van an toàn được sử dụng ở đâu?

Trong hệ thống nước, thiết bị được lắp đặt tại các đường nước áp lực, bình chứa nước nóng hoặc thiết bị gia nhiệt để ngăn chặn nguy cơ nứt vỡ do áp suất nhiệt độ tăng. Đối với hệ thống khí nén công nghiệp, van bảo vệ các bình tích khí và đường ống phân phối khỏi tình trạng quá tải áp suất từ máy nén. Ngoài ra, chúng còn hiện diện trong các hệ thống hơi nóng, nồi hơi hoặc các dây chuyền nhiệt độ cao khi model sản phẩm đáp ứng đầy đủ tiêu chuẩn kỹ thuật khắt khe.

Nếu hệ thống thiếu vắng lớp bảo vệ này, hậu quả để lại là rất nặng nề: thiết bị chịu áp có thể phát nổ, đường ống bị xé rách, gây gián đoạn dây chuyền sản xuất và đe dọa nghiêm trọng đến an toàn tính mạng con người.

Sai lầm thường gặp khi sử dụng

• Lựa chọn van chỉ dựa vào thông số DN20 mà bỏ qua hoàn toàn thông số áp suất cài đặt (set pressure).

• Sử dụng sai chủng loại vật liệu van cho môi chất có tính ăn mòn hoặc nhiệt độ quá cao.

• Tự ý can thiệp, siết chặt lò xo để nâng áp suất xả vượt quá giới hạn thiết kế ban đầu.

• Lắp đặt ngược hướng dòng chảy hoặc bố trí đường xả hướng thẳng vào khu vực làm việc nguy hiểm.

• Bỏ qua lịch kiểm tra, bảo dưỡng và xả thử định kỳ khiến bề mặt đệm kín bị kẹt cặn bẩn.

Hướng dẫn / Checklist

Cách lựa chọn và lắp đặt van an toàn đúng kỹ thuật

Bước 1 – Xác định môi chất và điều kiện làm việc: Kiểm tra xem lưu chất là nước, khí hay hơi nóng, đồng thời ghi nhận dải nhiệt độ và áp suất làm việc bình thường của hệ thống.

Bước 2 – Chọn thông số và vật liệu: Đối chiếu mức áp suất cài đặt thực tế, chọn vật liệuthân van và gioăng tương thích (như đồng cho nước, inox cho hóa chất hoặc hơi nóng).

Bước 3 – Lắp đặt đúng vị trí: Đặt van tại vị trí theo đúng thiết kế hệ thống, tuân thủ nghiêm ngặt chiều mũi tên chỉ hướng dòng chảy do nhà sản xuất quy định.

Bước 4 – Hoàn thiện đường xả an toàn: Bố trí đường ống xả hướng về khu vực an toàn, tuyệt đối không bịt kín hoặc khóa chặt lỗ xả làm mất chức năng bảo vệ.

Bước 5 – Kiểm tra vận hành: Cấp áp suất thử nghiệm từ từ, kiểm tra độ kín khít tại các mối nối và xác nhận khả năng mở xả của van theo đúng quy trình kỹ thuật.

Checklist kiểm tra trước khi mua

•  Kích thước danh nghĩa DN20 chính xác

•  Môi chất sử dụng phù hợp (nước, khí, hơi)

•  Thông số áp suất làm việc và áp suất cài đặt (set pressure)

•  Giới hạn nhiệt độ vận hành tối đa

•  Vật liệu thân van (Đồng, Gang, Inox)

•  Vật liệu seat và gioăng làm kín

•  Kiểu kết nối và tiêu chuẩn ren/mặt bích

•  Lưu lượng xả áp đáp ứng yêu cầu hệ thống

•  Hướng dẫn lắp đặt và tài liệu kỹ thuật đi kèm

FAQ

Van an toàn DN20 là gì?

Đây là van bảo vệ áp suất có kích thước danh nghĩa DN20, được chế tạo để tự động mở ra xả môi chất khi áp suất hệ thống đạt ngưỡng cài đặt nhằm triệt tiêu nguy cơ quá áp.

DN20 tương đương bao nhiêu inch?

Kích thước danh nghĩa DN20 thường được quy đổi tương đương khoảng 3/4 inch, tuy nhiên quy cách ren kết nối thực tế cần được kiểm tra kỹ lưỡng theo thông số của từng hãng sản xuất.

Van an toàn có tự động xả áp không?

Có. Thiết bị hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy tác động thắng lực lò xo để mở xả và tự đóng lại khi áp suất đã được kéo về mức an toàn.

Van an toàn có dùng thay van giảm áp được không?

Không thể thay thế. Van an toàn có chức năng xả áp khi quá tải, trong khi van giảm áp chuyên trách việc điều tiết và hạ áp suất dòng chảy ở đầu ra.

Tại sao van an toàn bị xì nước hoặc xì khí?

Hiện tượng rò rỉ thường do gioăng hoặc bề mặt seat bị bám cặn bẩn, trầy xước mòn theo thời gian, hoặc do áp suất vận hành của hệ thống đang đặt quá sát với mức cài đặt của van.

Kết luận

Van an toàn đóng vai trò là chốt chặn bảo vệ tối hậu cho các hệ thống ống dẫn và thiết bị chịu áp trước nguy cơ quá tải áp suất. Việc lựa chọn phụ kiện đòi hỏi sự cân nhắc toàn diện từ môi chất, áp suất cài đặt, nhiệt độ cho đến vật liệu và kiểu kết nối thay vì chỉ nhìn vào kích thước danh nghĩa.
