Phòng Bơm Chữa Cháy: Tiêu Chuẩn Thiết Kế Và Lắp Đặt Tối Ưu Cho Công Trình

Vì Sao Phòng Bơm Chữa Cháy Là Hạng Mục Quan Trọng Trong PCCC?

Trong công tác phòng cháy chữa cháy, việc trang bị các đầu phun sprinkler hay họng nước vách tường hiện đại đến đâu cũng trở nên vô nghĩa nếu thiếu một nguồn nước mạnh mẽ và ổn định. Thực tế đã ghi nhận không ít vụ hỏa hoạn gây thiệt hại nghiêm trọng chỉ vì áp lực nước không đủ mạnh để dập tắt ngọn lửa ngay từ đầu, hoặc hệ thống bơm không khởi động kịp thời do lỗi kỹ thuật. Điều này cho thấy hệ thống cấp nước chữa cháy phụ thuộc hoàn toàn vào hiệu suất của khu vực kỹ thuật trung tâm.

Phòng bơm chữa cháy chính là "trái tim" điều huyết cho toàn bộ hệ thống PCCC của công trình. Tuy nhiên, nhiều chủ đầu tư hiện nay vẫn xem nhẹ hạng mục này, thường chỉ thiết kế qua loa hoặc bố trí tại những khu vực chật hẹp, khó tiếp cận. Việc hiểu đúng vai trò và tiêu chuẩn của phòng bơm chữa cháy không chỉ là tuân thủ pháp luật mà còn là giải pháp then chốt để bảo vệ tài sản và tính mạng con người. Một phòng bơm đạt chuẩn đảm bảo rằng khi có sự cố, nước sẽ được đẩy đi với lưu lượng và áp suất chính xác nhất, giúp dập tắt đám cháy trong "thời điểm vàng".

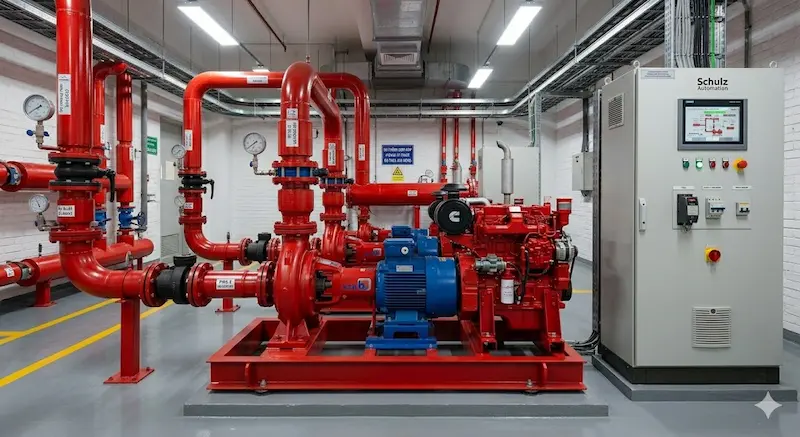

Phòng Bơm Chữa Cháy Là Gì?

Phòng bơm chữa cháy là một khu vực kỹ thuật biệt lập, được thiết kế đặc thù để đặt hệ thống các loại máy bơm và thiết bị phụ trợ nhằm cung cấp lưu lượng nước và áp suất cần thiết cho toàn bộ mạng lưới chữa cháy trong công trình. Khu vực này được tính toán dựa trên quy mô công trình, đảm bảo tính chịu lửa cao và khả năng vận hành tự động hoàn toàn.

Các thành phần cốt lõi trong một phòng bơm tiêu chuẩn bao gồm:

• Bơm điện chữa cháy (Main Pump): Máy bơm chính hoạt động bằng nguồn điện lưới.

• Bơm Diesel (Standby Pump): Máy bơm dự phòng, đảm bảo hoạt động khi hệ thống điện bị ngắt do hỏa hoạn.

• Bơm bù áp (Jockey Pump): Duy trì áp suất ổn định cho đường ống khi hệ thống ở chế độ chờ.

• Tủ điều khiển hệ thống: "Bộ não" quản lý việc đóng ngắt các bơm tự động.

• Hệ thống đường ống, van chặn, van một chiều: Điều tiết và định hướng dòng chảy.

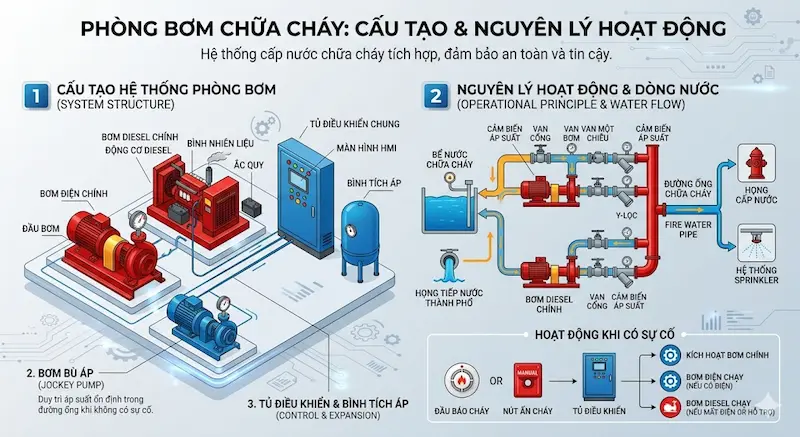

Nguyên Lý Hoạt Động Của Hệ Thống Phòng Bơm Chữa Cháy

Hệ thống trong phòng bơm chữa vận hành dựa trên cơ chế phản hồi áp suất tự động thông qua cảm biến hoặc rơ-le áp lực. Mục tiêu cao nhất là duy trì áp suất đường ống ở mức cài đặt sẵn để khi đầu phun Sprinkler vỡ hoặc họng nước vách tường mở, nước sẽ ngay lập tức được phun ra mạnh mẽ.

Quy trình hoạt động diễn ra theo thứ tự ưu tiên:

1. Duy trì áp suất: Khi có sự rò rỉ nhẹ trên đường ống làm áp suất giảm xuống mức ngưỡng 1, bơm bù áp sẽ khởi động để đưa áp suất về trạng thái cân bằng và tự ngắt.

2. Kích hoạt chữa cháy: Khi đám cháy xảy ra, lưu lượng nước thoát ra lớn khiến áp suất tụt sâu vượt quá khả năng của bơm bù. Lúc này, rơ-le áp suất sẽ kích hoạt bơm điện chính hoạt động.

3. Chế độ dự phòng: Trong trường hợp đám cháy làm mất điện hoặc bơm điện gặp sự cố không thể khởi động, tủ điều khiển sẽ tự động phát lệnh cho bơm Diesel nổ máy để duy trì việc dập lửa.

Việc phối hợp nhịp nhàng giữa các loại bơm giúp hệ thống PCCC luôn trong trạng thái sẵn sàng chiến đấu, tránh được hiện tượng sụt áp gây gián đoạn quá trình cứu hộ.

Các Thành Phần Quan Trọng Trong Phòng Bơm Chữa

Để đảm bảo hiệu suất, mỗi thiết bị trong phòng bơm đều giữ một vai trò không thể thay thế:

• Bơm điện chữa cháy: Đây là thiết bị có công suất lớn nhất, chịu trách nhiệm cung cấp toàn bộ lưu lượng nước cho các đầu phun và vòi rồng. Thường là loại bơm ly tâm trục ngang hoặc trục đứng có lưu lượng cực lớn.

• Bơm Diesel: Điểm đặc biệt của bơm này là không phụ thuộc vào điện lưới. Nó sử dụng động cơ đốt trong với hệ thống ác quy tự kích. Đây là chốt chặn cuối cùng bảo vệ công trình khi hỏa hoạn làm tê liệt hệ thống điện.

• Bơm bù áp: Có kích thước nhỏ hơn nhưng áp lực đẩy lại rất cao. Nó hoạt động thường xuyên nhất để bù đắp những thất thoát áp suất nhỏ trên đường ống, ngăn không cho bơm chính phải khởi động liên tục (tránh gây hại cho động cơ lớn).

• Tủ điều khiển: Tủ điện này phải có chế độ tự động và thủ công (Auto/Manual). Nó tích hợp các bộ sạc ác quy cho bơm Diesel và các rơ-le bảo vệ chống mất pha, ngược pha.

• Hệ thống van: Van một chiều ngăn nước chảy ngược làm hỏng cánh bơm, van chặn hỗ trợ cách ly thiết bị khi cần bảo trì.

Tiêu Chuẩn Thiết Kế Phòng Bơm Chữa

Thiết kế phòng bơm chữa phải tuân thủ nghiêm ngặt các quy định tại TCVN (Tiêu chuẩn Việt Nam) và có thể tham khảo tiêu chuẩn quốc tế NFPA 20.

1. Vị trí và Diện tích: Phòng bơm nên đặt ở tầng hầm 1 hoặc tầng 1, có lối đi trực tiếp ra ngoài hoặc hành lang thoát nạn an toàn. Diện tích phải đủ rộng để kỹ thuật viên có thể di chuyển quanh máy bơm với khoảng cách tối thiểu từ 0.5m - 1m để bảo trì.

2. Thông gió và Chiếu sáng: Riêng với bơm Diesel, hệ thống thông gió phải cực tốt để thải khí độc và tản nhiệt. Hệ thống chiếu sáng khẩn cấp là bắt buộc khi mất điện.

3. Chống ngập: Đây là lỗi rất phổ biến. Phòng bơm phải có rãnh thoát nước và bơm chìm chống ngập, tránh việc chính hệ thống chữa cháy bị hỏng do nước tràn vào phòng kỹ thuật.

4. Bệ máy bơm: Phải được xây bằng bê tông vững chắc, có tấm giảm chấn để tránh rung động truyền sang kết cấu tòa nhà khi bơm công suất lớn hoạt động.

5. Nguồn điện: Phải là nguồn điện ưu tiên, không được ngắt khi có cháy và có hệ thống cáp chống cháy.

Bơm Điện Và Bơm Diesel Khác Nhau Thế Nào?

Dưới đây là bảng so sánh giúp chủ đầu tư hiểu rõ vì sao cần kết hợp cả hai loại bơm trong một hệ thống đạt chuẩn:

Sự kết hợp giữa bơm điện (hiệu suất, ổn định) và bơm Diesel (dự phòng tối cao) tạo nên một hệ thống phòng bơm chữa hoàn hảo, đảm bảo an toàn 100% trong mọi tình huống.

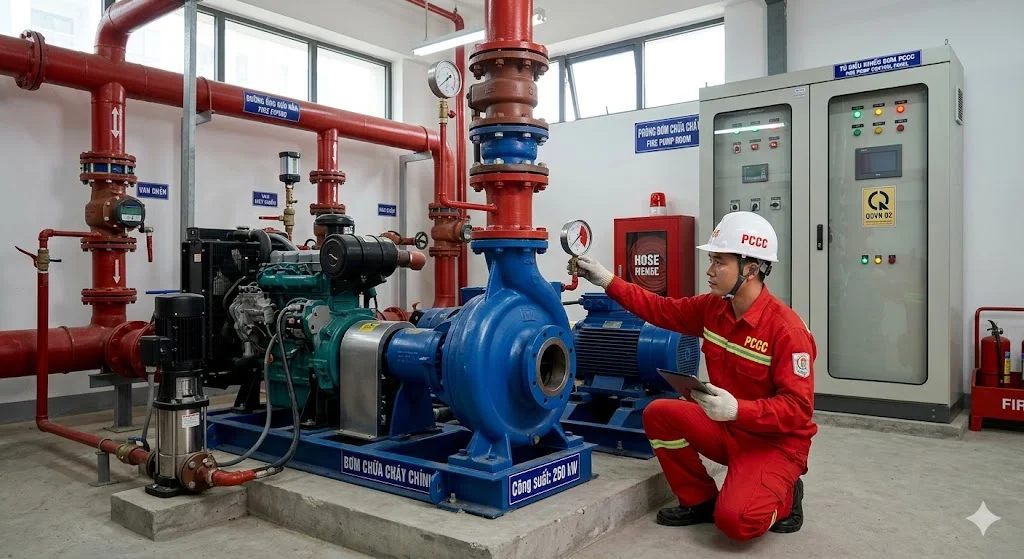

Phòng Bơm Chữa Cháy Được Ứng Dụng Ở Đâu?

Bất kỳ công trình nào có yêu cầu về hệ thống chữa cháy bằng nước tự động hoặc họng nước vách tường đều cần đến phòng bơm:

• Chung cư & Nhà cao tầng: Cần áp lực cực lớn để đẩy nước lên các tầng cao nhất.

• Nhà máy & Kho xưởng: Diện tích lớn yêu cầu lưu lượng nước khổng lồ để bao phủ các khu vực sản xuất.

• Bệnh viện & Khách sạn: Nơi tập trung đông người, yêu cầu về độ an toàn và ổn định của phòng bơm là khắt khe nhất.

• Trung tâm thương mại: Hệ thống sprinkler dày đặc cần áp suất duy trì liên tục để hoạt động ngay khi có khói/nhiệt.

Những Sai Lầm Thường Gặp Khi Thiết Kế Phòng Bơm Chữa

Qua nhiều năm thi công và nghiệm thu PCCC, chúng tôi nhận thấy các lỗi phổ biến sau:

1. Bố trí phòng bơm ở góc khuất, ngập nước: Điều này khiến việc tiếp cận khi có cháy rất khó khăn và thiết bị điện dễ bị hư hỏng do ẩm ướt.

2. Thiếu diện tích bảo trì: Lắp đặt quá sát tường khiến việc tháo lắp động cơ hay thay phớt máy bơm trở nên bất khả thi.

3. Không có bể mồi hoặc van chân: Dẫn đến hiện tượng bơm chạy không nước (chạy khô), gây cháy cánh bơm và phớt chỉ sau vài phút.

4. Hệ thống thông gió kém: Làm bơm Diesel bị quá nhiệt và chết máy chỉ sau 10-15 phút hoạt động, cực kỳ nguy hiểm khi hỏa hoạn đang xảy ra.

Checklist Thiết Kế Phòng Bơm Chữa Đúng Tiêu Chuẩn

Để đảm bảo hồ sơ thiết kế và thực tế thi công chuẩn xác, hãy tuân thủ checklist sau:

• Bước 1: Tính toán lưu lượng và cột áp. Dựa trên mật độ đầu phun và diện tích bảo vệ lớn nhất để chọn công suất bơm chính xác.

• Bước 2: Bố trí mặt bằng. Đảm bảo khoảng cách giữa các bệ máy, vị trí đặt tủ điện cách xa khu vực có khả năng rò rỉ nước.

• Bước 3: Thiết kế đường ống. Tính toán đường kính ống hút và ống đẩy sao cho vận tốc nước không vượt ngưỡng cho phép, hạn chế tổn thất áp suất.

• Bước 4: Kiểm tra thông số Diesel. Chọn dung tích bình nhiên liệu đủ cho bơm chạy liên tục ít nhất 3-5 giờ.

• Bước 5: Hoàn thiện an toàn. Lắp đặt hệ thống chiếu sáng sự cố, bình chữa cháy xách tay trong phòng bơm và sơ đồ nguyên lý vận hành.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Phòng Bơm Chữa

Hệ thống PCCC có thể không dùng đến trong nhiều năm, nhưng khi cần, nó phải hoạt động hoàn hảo. Do đó, bảo trì là nhiệm vụ bắt buộc:

• Test bơm định kỳ: Ít nhất 1 tuần/lần nên khởi động các bơm (cả điện và diesel) trong 5-10 phút để đảm bảo máy không bị bó cứng.

• Kiểm tra ác quy: Bơm Diesel không thể nổ nếu ác quy yếu. Cần kiểm tra mức dung dịch và điện áp thường xuyên.

• Theo dõi rò rỉ: Các mối nối van, phớt bơm cần được kiểm tra để tránh tình trạng tụt áp liên tục khiến bơm bù phải chạy suốt ngày đêm.

• Vệ sinh lọc rác: Đảm bảo nước từ bể chứa vào bơm luôn sạch, không có dị vật làm kẹt cánh bơm.

FAQ: Câu Hỏi Thường Gặp Về Phòng Bơm Chữa

1. Phòng bơm chữa gồm những thiết bị nào?

Một phòng bơm chuẩn gồm: Bơm điện chính, bơm Diesel dự phòng, bơm bù áp, tủ điều khiển tự động, hệ thống van chặn, van một chiều, cảm biến áp suất và bình tích áp.

2. Có bắt buộc dùng bơm diesel không?

Hầu hết các công trình quy mô vừa và lớn đều bắt buộc có bơm Diesel hoặc bơm điện thứ hai chạy bằng nguồn máy phát điện độc lập để đảm bảo dự phòng khi mất điện lưới.

3. Diện tích phòng bơm tối thiểu bao nhiêu?

Không có con số cố định, diện tích phải đủ để bố trí thiết bị và đảm bảo khoảng cách bảo trì tối thiểu 0.5m giữa các bơm và từ bơm đến tường.

4. Bao lâu cần kiểm tra hệ thống PCCC?

Theo quy định, hệ thống cần được kiểm tra định kỳ hàng tháng bởi đơn vị kỹ thuật và bảo trì chuyên sâu hàng năm để đảm bảo điều kiện nghiệm thu PCCC.

5. Phòng bơm chữa cháy có cần chống ngập không?

Bắt buộc. Phòng bơm thường đặt ở tầng thấp nên phải có hệ thống thoát nước tự nhiên hoặc bơm chìm chống ngập để bảo vệ động cơ điện.

Thiết Kế Phòng Bơm Chữa Đúng Chuẩn Giúp Tăng An Toàn Công Trình

Việc đầu tư bài bản cho phòng bơm chữa không bao giờ là dư thừa. Đó là lời cam kết cao nhất cho sự an toàn của con người và tài sản trước hiểm họa hỏa hoạn. Một phòng bơm được thiết kế đúng tiêu chuẩn, lắp đặt khoa học và bảo trì thường xuyên sẽ giúp bạn luôn làm chủ tình huống khi có sự cố xảy ra.

Hãy nhớ rằng, giá trị của một hệ thống PCCC không nằm ở giá tiền thiết bị, mà nằm ở sự sẵn sàng và chính xác trong thời khắc nguy cấp nhất. Việc chọn lựa đơn vị tư vấn và thi công có chuyên môn sẽ giúp bạn sở hữu một hệ thống phòng bơm tối ưu và bền bỉ.
