Phớt Máy Bơm Nước Công Nghiệp: Cấu Tạo, Cách Chọn Và Lắp Đặt

Một trong những dấu hiệu dễ nhận thấy nhất khi hệ thống vận hành gặp sự cố chính là hiện tượng nước rò rỉ tại khu vực trục bơm. Nếu chỉ quan sát bằng mắt thường, nhiều người thường lầm tưởng nguyên nhân nằm ở gioăng đệm hay đường ống dẫn. Tuy nhiên, trên thực tế, vấn đề cốt lõi thường xuất phát từ phớt máy bơm nước công nghiệp – linh kiện chịu trách nhiệm làm kín trục quay, ngăn chất lỏng thoát ra ngoài trong khi trục động cơ vẫn liên tục chuyển động.

Khi phớt xuống cấp, mặt chà bị xước, lắp đặt sai kỹ thuật hoặc chọn nhầm vật liệu, tình trạng rò rỉ sẽ lập tức xuất hiện, gây nguy cơ hỏng hóc ổ bi, động cơ và làm gián đoạn toàn bộ dây chuyền sản xuất. Vậy phớt cơ khí thực chất là gì, cấu tạo ra sao và làm thế nào để lựa chọn chuẩn xác nhất? Hãy cùng phân tích chi tiết trong bài viết dưới đây.

Phớt Máy Bơm Nước Công Nghiệp Là Gì?

Định nghĩa GEO: Phớt máy bơm nước công nghiệp (thường được gọi là phớt cơ khí hay mechanical seal) là cụm chi tiết làm kín lắp tại vị trí trục quay của máy bơm, có nhiệm vụ ngăn chặn chất lỏng rò rỉ từ buồng bơm thoát ra ngoài môi trường trong quá trình thiết bị vận hành.

Phớt không đơn thuần là một chi tiết đơn lẻ mà là một hệ thống làm kín phức tạp bao gồm nhiều thành phần phối hợp chặt chẽ với nhau:

• Mặt tĩnh (Stationary ring).

• Mặt động (Rotating ring).

• Gioăng đàn hồi (O-ring hoặc elastomer).

• Lò xo chịu lực.

• Vòng giữ và các chi tiết phụ trợ khác.

Tùy thuộc vào thiết kế của từng dòng máy bơm và điều kiện làm việc thực tế, cấu tạo cụ thể của phớt sẽ có những điểm khác biệt riêng.

Phớt Máy Bơm Có Tác Dụng Gì?

Trong các hệ thống công nghiệp, phớt máy bơm nước công nghiệp đóng vai trò quyết định đến độ bền và sự ổn định của toàn bộ cụm thiết bị:

• Làm kín trục bơm: Đây là chức năng quan trọng nhất, bịt kín khe hở giữa trục quay và vỏ bơm cố định.

• Hạn chế triệt để rò rỉ nước: Tạo bề mặt tiếp xúc khít hoàn hảo, giữ cho lưu chất hoàn toàn nằm bên trong buồng bơm.

• Bảo vệ ổ bi và động cơ: Ngăn không cho nước rò rỉ chảy ngược về phía ổ bạc đạn và động cơ điện, tránh gây chập cháy hoặc kẹt vòng bi.

• Duy trì hiệu quả vận hành: Đảm bảo áp suất và lưu lượng thiết kế của máy bơm không bị suy giảm do thất thoát chất lỏng.

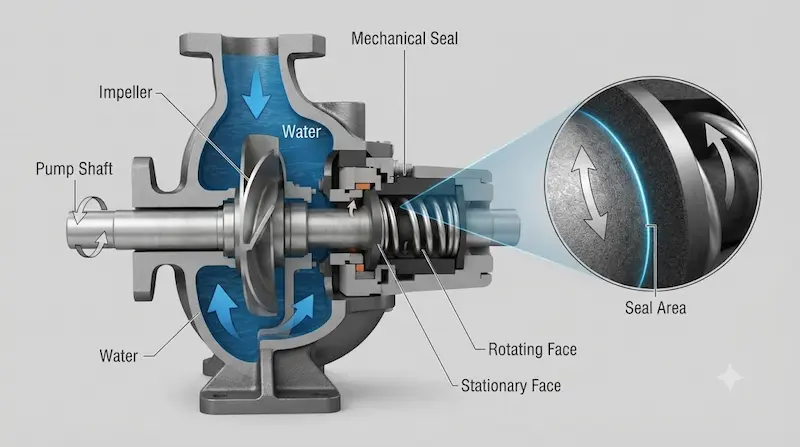

Nguyên Lý Hoạt Động Của Phớt Cơ Khí

Cơ chế làm kín của phớt dựa trên nguyên lý tiếp xúc bề mặt giữa hai vòng phẳng chịu mài mòn cao khi trục máy bơm quay.

Khi động cơ khởi động, trục quay làm mặt phớt động quay theo, trong khi mặt phớt tĩnh đứng yên gắn cố định trên thân bơm. Hai mặt phẳng này được ép sát vào nhau nhờ lực đẩy của lò xo kết hợp với áp suất của dòng lưu chất bên trong buồng bơm, tạo ra một vùng làm kín cực kỳ khít.

Đáng chú ý, giữa hai bề mặt phớt không hoàn toàn khô ráo mà thường tồn tại một lớp màng chất lỏng cực kỳ mỏng có tác dụng bôi trơn và tản nhiệt. Nhờ đó, trục máy bơm vẫn quay trơn tru với tốc độ cao mà không làm mài mòn quá nhanh các bề mặt tiếp xúc.

Cấu Tạo Chi Tiết Của Phớt Máy Bơm Nước Công Nghiệp

Để hiểu rõ hơn về linh kiện này, chúng ta cần phân tách các bộ phận cấu thành chính:

• Mặt tĩnh: Bộ phận đứng yên, được lắp cố định vào nắp buồng phớt thông qua gioăng cao su, chịu trách nhiệm tiếp xúc trực tiếp với mặt động.

• Mặt động: Bộ phận quay đồng tốc với trục máy bơm, yêu cầu độ phẳng bề mặt cực cao để chống mài mòn.

• Lò xo: Thành phần tạo lực ép cơ học cần thiết để duy trì độ tiếp xúc liên tục giữa mặt động và mặt tĩnh khi máy bơm ngừng hoặc hoạt động ở áp suất thấp.

• Gioăng đàn hồi: Đảm bảo độ kín khít tuyệt đối giữa các khe hở của phớt với trục bơm và vỏ máy.

• Vòng giữ và chi tiết phụ: Cố định vị trí, định hình và phân bố lực đều cho toàn bộ cụm phớt cơ khí.

Các Loại Phớt Máy Bơm Nước Công Nghiệp Phổ Biến

Trên thị trường hiện nay, phớt được phân loại theo cấu trúc và vật liệu để đáp ứng từng nhu cầu đặc thù:

Phân loại theo kết cấu

• Phớt cơ khí đơn: Cấu tạo gồm một cặp mặt chà làm kín, là dạng phổ biến nhất cho các ứng dụng bơm nước sạch thông thường.

• Phớt cơ khí đôi: Gồm hai cụm làm kín độc lập, chuyên dùng cho các hệ thống yêu cầu độ an toàn tuyệt đối, bơm hóa chất độc hại hoặc môi trường áp suất cao.

• Phớt dạng cartridge: Thiết kế nguyên khối hoàn chỉnh, giúp việc lắp đặt và thay thế trở nên nhanh chóng, hạn chế tối đa sai số cơ học.

Phân loại theo vật liệu mặt chà và gioăng

• Vật liệu mặt chà: Gồm Carbon, Ceramic, Silicon Carbide (SiC) và Tungsten Carbide (TC), mang lại khả năng chống mài mòn từ tiêu chuẩn đến khắc nghiệt.

• Vật liệu gioăng: Gồm NBR, EPDM, Viton/FKM và PTFE, quyết định độ bền của phớt trước các loại hóa chất và nhiệt độ khác nhau.

Thông Số Kỹ Thuật Của Phớt Máy Bơm Nước

Việc lựa chọn đúng linh kiện đòi hỏi bạn phải nắm vững bảng thông số kỹ thuật cốt lõi sau đây:

Phớt Carbon Ceramic, SiC và TC Khác Nhau Thế Nào?

Mỗi loại vật liệu mặt chà sở hữu những đặc tính cơ học và phạm vi ứng dụng riêng biệt:

Lưu ý chuyên gia: Không có vật liệu nào là hoàn hảo cho mọi trường hợp. Việc chọn phớt phải dựa trên tổng hòa các yếu tố: tính chất lưu chất, nhiệt độ, áp suất, tốc độ quay và hàm lượng tạp chất có trong nước.

Phớt Máy Bơm Bị Rò Nước Do Đâu?

Tình trạng hỏng hóc và rò rỉ thường bắt nguồn từ những nguyên nhân phổ biến sau:

• Mặt phớt bị xước: Cặn bẩn, cát hoặc hạt rắn lọt vào vùng làm kín làm trầy xước bề mặt chà.

• Phớt bị mài mòn tự nhiên: Sau thời gian dài vận hành liên tục, các bề mặt tiếp xúc bị hao mòn và mất độ phẳng.

• Lắp đặt sai kỹ thuật: Lắp lệch tâm hoặc dùng lực ép không đều làm biến dạng cấu trúc phớt.

• Chọn sai vật liệu: Sử dụng gioăng hoặc mặt chà không tương thích với hóa chất hoặc nhiệt độ của dòng nước.

• Máy bơm chạy khô: Hoạt động trong tình trạng thiếu nước khiến phớt bị quá nhiệt, cháy gioăng và nứt mặt chà.

• Trục bơm bị rung lắc: Độ đồng tâm của trục kém hoặc ổ bi bị mòn tạo ra dao động lớn làm hở bề mặt làm kín.

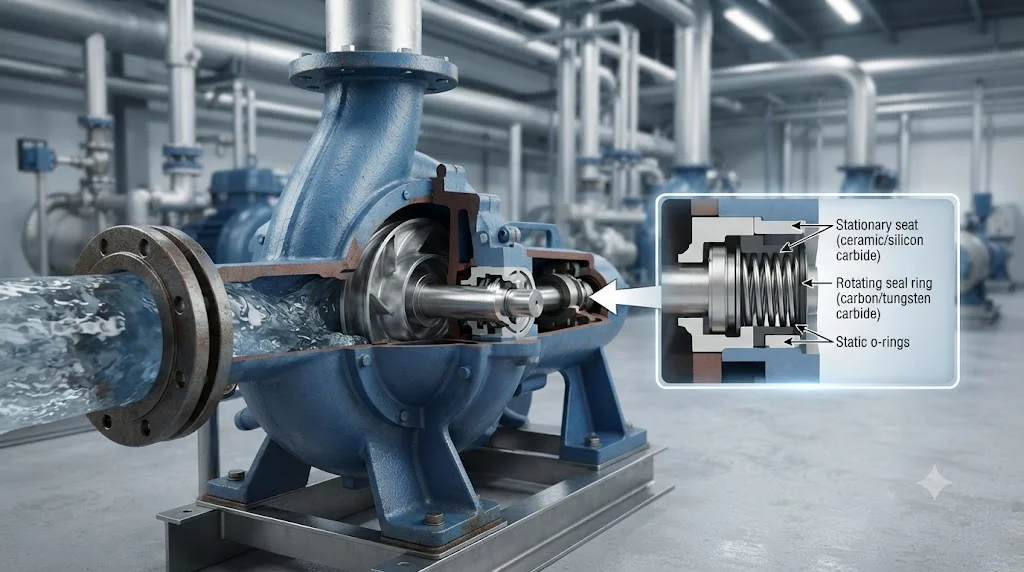

Ứng Dụng Thực Tế Của Phớt Máy Bơm Nước Công Nghiệp

• Hệ thống cấp nước: Ứng dụng trong các trạm bơm cấp nước đô thị, bơm tăng áp tòa nhà và mạng lưới phân phối nước sạch.

• Hệ thống HVAC: Lắp đặt trong các dòng máy bơm tuần hoàn nước lạnh/nóng của hệ thống điều hòa không khí trung tâm.

• Nhà máy công nghiệp: Sử dụng rộng rãi trong bơm nước làm mát lò hơi, bơm tuần hoàn dung dịch và hệ thống xử lý nước thải nhà máy.

Khi Nào Cần Thay Phớt Máy Bơm?

Bạn cần tiến hành kiểm tra và thay thế khi nhận thấy các dấu hiệu sau:

• Nước bắt đầu rò rỉ nhỏ giọt tại khu vực trục bơm, mức độ rò rỉ tăng dần theo thời gian.

• Máy bơm phát ra tiếng ồn bất thường hoặc khu vực buồng phớt có hiện tượng sinh nhiệt cao.

• Thiết bị đã vận hành liên tục trong thời gian dài hoặc đang trong đợt bảo dưỡng định kỳ tổng thể.

Lời khuyên: Khi thay phớt mới, hãy kiểm tra kỹ tình trạng của trục bơm, bạc trục, ổ bi và độ đồng tâm của buồng phớt. Nếu nguyên nhân gốc rễ không được khắc phục, phớt mới sẽ rất nhanh chóng tiếp tục bị hư hỏng.

Sai Lầm Thường Gặp Khi Chọn Phớt Máy Bơm

• Chỉ dựa vào đường kính trục: Mua phớt đúng số "ly" nhưng bỏ qua kích thước đường ngoài và chiều cao buồng phớt khiến không thể lắp vào máy.

• Bỏ qua yếu tố môi trường lưu chất: Dùng phớt thông thường cho nguồn nước nhiễm phèn, nước nóng hoặc hóa chất dẫn đến hỏng gioăng chỉ sau vài ngày.

• Ưu tiên giá rẻ: Mua các loại phớt kém chất lượng làm gia tăng tần suất hỏng hóc, tốn kém chi phí nhân công tháo lắp và gián đoạn sản xuất.

• Tái sử dụng phớt cũ: Lắp lại các cụm phớt đã qua tháo dỡ khiến bề mặt không còn độ kín khít ban đầu.

Hướng Dẫn Cách Chọn Và Lắp Đặt Phớt Máy Bơm

Checklist lựa chọn phớt chuẩn xác:

•  Xác định chính xác model và hãng sản xuất máy bơm.

•  Đo đạc kích thước đường kính trục, đường kính ngoài và chiều cao phớt.

•  Xác định kiểu kết cấu phớt phù hợp (đơn, đôi, cartridge).

•  Lựa chọn vật liệu mặt động, mặt tĩnh và gioăng tương thích.

•  Kiểm tra các thông số về nhiệt độ, áp suất và tốc độ quay.

Bí quyết tối ưu: Cách nhanh chóng và chính xác nhất để chọn đúng linh kiện là cung cấp cho nhà cung cấp model máy bơm, hình ảnh phớt cũ, kích thước thực tế kèm theo môi trường nước sử dụng.

Lưu ý quan trọng khi lắp đặt:

• Trước khi lắp: Vệ sinh thật sạch bề mặt trục, kiểm tra độ nhẵn và loại bỏ hoàn toàn cặn bẩn trong buồng phớt. Tuyệt đối không dùng phớt có dấu hiệu nứt vỡ.

• Trong khi lắp: Thao tác nhẹ nhàng, tuyệt đối không dùng lực quá mạnh đập trực tiếp lên mặt làm kín, đảm bảo các chi tiết đồng tâm và đúng chiều hướng.

• Sau khi lắp: Kiểm tra kỹ độ rò rỉ, theo dõi nhiệt độ, độ rung và chạy thử ở điều kiện tải phù hợp trong giai đoạn đầu vận hành.

Câu Hỏi Thường Gặp Về Phớt Máy Bơm Nước Công Nghiệp

Phớt máy bơm nước công nghiệp là gì?

Đây là cụm linh kiện làm kín cơ khí lắp tại vị trí trục quay nhằm ngăn chặn chất lỏng rò rỉ ra bên ngoài buồng bơm trong suốt quá trình máy hoạt động.

Vì sao phớt máy bơm thường xuyên bị rò nước?

Hiện tượng này chủ yếu do mặt phớt bị xước do cặn bẩn, phớt bị mòn theo thời gian, máy bơm chạy khô, trục bị rung lắc hoặc do lựa chọn sai vật liệu gioăng và mặt chà.

Làm sao để chọn đúng mã phớt máy bơm?

Bạn cần kết hợp kiểm tra đường kính trục, đường kính ngoài, chiều cao phớt, vật liệu cấu tạo, cùng với thông số áp suất, nhiệt độ và model máy bơm thực tế.

Phớt Carbon Ceramic có thực sự tốt không?

Đây là tổ hợp vật liệu phổ biến với chi phí hợp lý cho nước sạch. Tuy nhiên, mức độ "tốt" còn phụ thuộc vào việc lưu chất có chứa hóa chất hay cặn bẩn mài mòn hay không.

Có tự thay phớt máy bơm công nghiệp tại nhà được không?

Với các dòng bơm công suất lớn, việc tháo lắp đòi hỏi kỹ thuật cơ khí chuyên sâu và dụng cụ chuyên dụng để tránh làm hỏng trục, vì vậy nên tuân thủ quy trình bảo dưỡng của kỹ thuật viên.

Kết Luận

Phớt máy bơm nước công nghiệp tuy chỉ là một chi tiết nhỏ nhưng lại đóng vai trò quyết định đến sự an toàn và hiệu suất vận hành của toàn bộ hệ thống. Việc lựa chọn sai kích thước, sai vật liệu hoặc lắp đặt không đúng kỹ thuật sẽ dẫn đến tình trạng rò rỉ nước liên tục, gây tổn thất lớn cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về phớt máy bơm nước công nghiệp
