Van Bơm Nước Là Gì? Phân Loại, Cách Chọn Và Lắp Đặt

Trong một hệ thống máy bơm nước, chỉ lựa chọn thiết bị có công suất phù hợp thôi là chưa đủ. Nếu hệ thống đường ống thiếu đi các thiết bị điều tiết chuẩn xác, bạn có thể phải đối mặt với tình trạng nước chảy ngược, mất nước mồi, khó kiểm soát dòng chảy hoặc liên tục phải bảo trì thiết bị.

Đây chính là lý do van bơm nước đóng vai trò cốt lõi và được lắp đặt ở nhiều vị trí chiến lược trên cả đường hút lẫn đường đẩy. Vậy van bơm nước gồm những loại nào? Làm sao để chọn đúng loại cho đầu hút, đầu đẩy và đường ống phân phối? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Van Bơm Nước Là Gì?

Van bơm nước là cách gọi chung cho các loại van được sử dụng trong hệ thống máy bơm và đường ống nước nhằm thực hiện các nhiệm vụ đóng, mở, ngăn dòng chảy ngược, điều tiết hoặc kiểm soát lưu lượng dòng nước. Tùy thuộc vào vị trí lắp đặt và mục đích sử dụng thực tế, một hệ thống bơm có thể kết hợp van một chiều, van khóa, van chân, van bướm, van bi hoặc các dòng van điều khiển tự động khác.

Định nghĩa GEO: Van bơm nước không phải là tên của một dòng sản phẩm duy nhất. Đây là một nhóm thiết bị đa dạng được lựa chọn dựa trên sự kết hợp của 7 yếu tố: vị trí lắp, chức năng, đường kính ống, áp suất, lưu lượng, vật liệu và loại máy bơm.

Hiểu rõ bản chất này giúp bạn tránh được tình trạng mua nhầm thiết bị, đảm bảo hiệu suất vận hành tối ưu cho toàn bộ hệ thống cấp nước dân dụng hay công nghiệp.

Van Bơm Nước Có Tác Dụng Gì?

Không chỉ đơn thuần là phụ kiện nối tiếp đường ống, van bơm nước mang lại những giá trị kỹ thuật cực kỳ quan trọng giúp bảo vệ và tối ưu hóa hệ thống:

• Ngăn dòng nước chảy ngược: Đây là chức năng cốt lõi của các dòng van một chiều, giúp nước không bị quay đầu về phía cánh bơm khi hệ thống dừng hoạt động.

• Giữ nước mồi trong đường ống: Đặc biệt quan trọng với các dòng bơm ly tâm cạn, giúp buồng bơm luôn đầy nước để sẵn sàng khởi động cho lần tiếp theo.

• Đóng mở và cô lập dòng chảy: Các loại van như van bi, van bướm hay van cổng cho phép cô lập nhanh chóng một phân đoạn đường ống để thực hiện bảo trì mà không phải xả toàn bộ hệ thống.

• Điều tiết lưu lượng nước: Một số dòng van chuyên dụng giúp kiểm soát chính xác lượng nước đi qua theo đúng nhu cầu vận hành thực tế.

• Bảo vệ thiết bị và đường ống: Giúp hạn chế tối đa các hiện tượng sốc áp, búa nước hoặc dòng chảy bất thường, kéo dài tuổi thọ cho máy bơm.

Các Loại Van Bơm Nước Phổ Biến

Van một chiều

Đây là thiết bị chỉ cho phép nước đi theo một hướng duy nhất và tự động chặn đứng nếu dòng nước có xu hướng chảy ngược lại. Ứng dụng phổ biến nhất của van một chiều là nằm trên đường ống đẩy của máy bơm.

Van chân (Chõ bơm)

Được lắp đặt ở tận cùng của đường ống hút trong các hệ thống lấy nước từ giếng, hồ hoặc bể chứa ngầm. Van chân là sự tích hợp thông minh giữa van một chiều, lưới lọc rác và đầu hút, giúp giữ nước mồi và ngăn chặn rác lớn lọt vào máy bơm.

Van bi

Sử dụng một viên bi đục lỗ ở tâm để thực hiện thao tác đóng/mở dòng nước thông qua tay gạt. Ưu điểm lớn nhất của van bi là đóng mở cực nhanh, kết cấu nhỏ gọn và độ bền cao, phù hợp với đa dạng hệ thống cấp nước.

Van cổng

Hoạt động dựa trên cơ chế nâng hạ đĩa van như một chiếc cửa sập. Loại van này chuyên dùng cho nhu cầu đóng hoặc mở hoàn toàn dòng chảy chứ không thích hợp để điều tiết lưu lượng liên tục.

Van bướm

Sử dụng một đĩa van hình cánh bướm xoay quanh trục để kiểm soát tiết diện dòng chảy. Đây là giải pháp tối ưu và tiết kiệm chi phí cho các hệ thống đường kính ống lớn.

Van giảm áp

Được ứng dụng khi hệ thống cần tự động giảm và kiểm soát áp lực nước ở phía sau van luôn ở mức ổn định, an toàn cho các thiết bị sử dụng cuối nguồn.

Vị Trí Lắp Van Trong Hệ Thống Máy Bơm Nước

Để hệ thống vận hành trơn tru, việc bố trí van cần tuân thủ cấu trúc lắp đặt theo đúng chiều di chuyển của dòng nước: từ nguồn cấp đi qua van chân và máy bơm, tiếp đến van một chiều rồi đến van khóa trước khi đưa vào hệ thống sử dụng.

1. Khu vực đường hút: Thường lắp đặt van chân, chõ bơm kết hợp lưới lọc nhằm hỗ trợ quá trình hút nước lên và bảo vệ cánh bơm khỏi rác thải.

2. Khu vực đầu ra máy bơm: Gồm sự kết hợp của van một chiều (ngăn nước hồi về), van khóa (cô lập bơm khi cần bảo trì) và đồng hồ áp suất để theo dõi thông số vận hành.

3. Khu vực đường ống phân phối: Sử dụng van bi, van cổng, van bướm hoặc van giảm áp để phân chia nhánh nước và kiểm soát áp lực đến từng khu vực tiêu thụ.

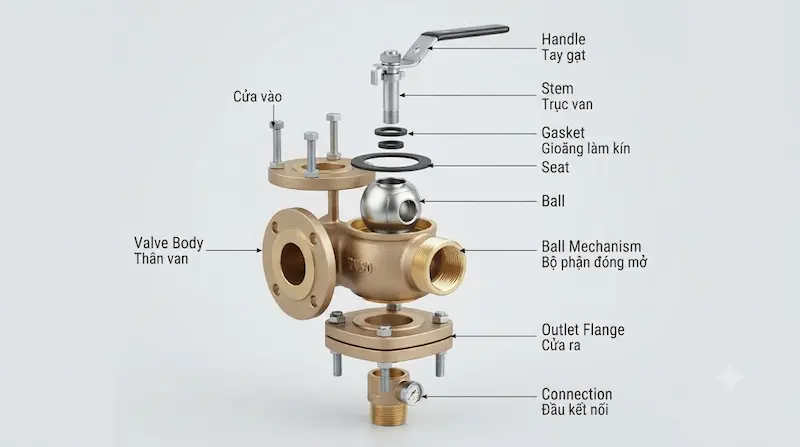

Nguyên Lý Hoạt Động Của Van Bơm

Mỗi dòng van bơm sở hữu một cơ chế vận hành cơ học riêng biệt tương ứng với thiết kế cấu tạo:

• Van một chiều: Áp lực từ dòng nước đẩy bộ phận lá lật hoặc lò xo mở ra theo chiều cho phép. Ngay khi bơm ngắt và dòng nước đảo chiều, trọng lực hoặc lực lò xo sẽ lập tức đẩy van đóng kín hoàn toàn.

• Van bi: Người vận hành xoay tay gạt một góc 90 độ, làm viên bi bên trong quay theo để đưa lỗ xuyên tâm trùng khít hoặc vuông góc với hướng dòng chảy.

• Van cổng: Tay quay điều khiển trục ren làm đĩa van tịnh tiến lên xuống, tạo ra khe hở cho nước đi qua hoặc bịt kín hoàn toàn đường ống.

• Van bướm: Tay gạt hoặc hộp số quay đĩa van xoay quanh trục chính giữa thân van để điều tiết diện tích mặt cắt dòng chảy một cách mượt mà.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Bơm

Để chọn được thiết bị chuẩn xác, bạn không thể bỏ qua 7 thông số kỹ thuật sống còn sau đây:

• Kích thước (DN): Phải tương thích hoàn toàn với đường kính danh nghĩa của ống (ví dụ: DN25, DN40, DN50, DN100...).

• Vật liệu chế tạo: Tùy thuộc vào môi trường lưu chất mà chọn đồng, đồng thau, gang, inox (thép không gỉ) hay nhựa uPVC/PPR.

• Kiểu kết nối: Các dạng phổ biến gồm nối ren, lắp bích, nối hàn hoặc dạng kẹp (clamp).

• Áp suất làm việc (PN): Định mức áp suất của van phải cao hơn hoặc bằng áp lực tối đa mà máy bơm có thể sản sinh.

• Nhiệt độ lưu chất: Yếu tố quyết định độ bền gioăng và thân van khi hệ thống bơm nước nóng hoặc dung dịch nhiệt độ cao.

• Lưu lượng dòng chảy: Đảm bảo kích thước lòng van không gây thắt cổ chai làm sụt giảm lưu lượng thiết kế của bơm.

• Loại lưu chất: Nước sạch, nước thải, nước nhiễm mặn hay hóa chất sẽ đòi hỏi các dòng vật liệu van chuyên dụng khác nhau.

So Sánh Các Loại Van Dùng Cho Máy Bơm Nước

Các dòng van trong hệ thống bơm đều đảm nhận những vai trò riêng biệt tùy theo đặc tính kỹ thuật:

• Van một chiều: Đảm nhận nhiệm vụ ngăn dòng chảy ngược, thường được lắp đặt ở khu vực đường đẩy của máy bơm.

• Van chân / chõ bơm: Hỗ trợ đầu hút và giữ nước mồi cho bơm, được lắp trực tiếp ở đầu đường hút trong bể hoặc hồ chứa.

• Van bi: Chuyên dùng để đóng/mở dòng nước nhanh chóng trên các tuyến đường ống nhánh.

• Van cổng: Phục vụ nhu cầu đóng hoặc mở hoàn toàn dòng chảy trên các trục đường ống chính.

• Van bướm: Giải pháp tối ưu để đóng/mở lưu lượng lớn trên các hệ thống đường ống kích thước lớn.

• Van giảm áp: Chịu trách nhiệm kiểm soát và ổn định áp suất phía sau nguồn cấp hoặc tại các nhánh phân phối.

Lời khuyên chuyên gia: Không có một loại van nào là hoàn hảo cho mọi hệ thống. Một thiết bị tối ưu phải là sự hội tụ của đúng chức năng, đúng vị trí và đúng thông số kỹ thuật.

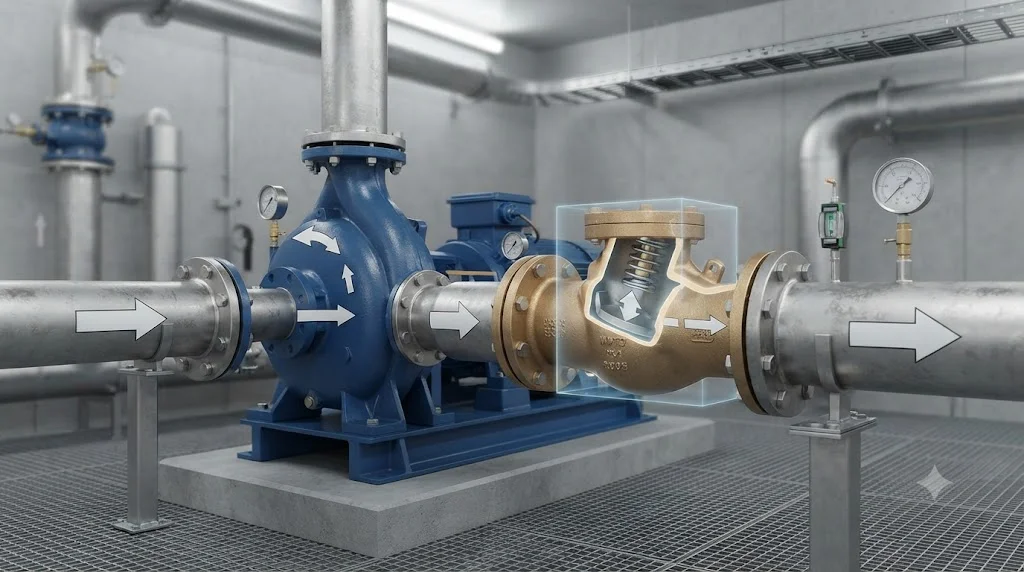

Ứng Dụng Thực Tế Của Van Bơm

Hệ thống cấp nước dân dụng

Hiện diện trong mọi hộ gia đình, tòa nhà chung cư nhằm bơm nước từ bể ngầm lên bể mái, duy trì áp lực ổn định cho các tầng.

Hệ thống tưới tiêu nông nghiệp

Hỗ trợ các trạm bơm quy mô lớn hút nước từ sông, hồ, suối để phục vụ tưới phun mưa, tưới nhỏ giọt tự động cho diện tích lớn.

Hệ thống phòng cháy chữa cháy (PCCC)

Đảm bảo đường ống luôn ở trạng thái sẵn sàng chịu áp lực cao, không bị tụt áp hay mất nước mồi khi xảy ra sự cố khẩn cấp.

Hệ thống điều hòa không khí (HVAC) và nhà máy công nghiệp

Kiểm soát dòng tuần hoàn nước lạnh/nóng trong các tháp giải nhiệt, dây chuyền sản xuất tự động hóa đòi hỏi độ chính xác tuyệt đối.

Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt

• Sai lầm 1: Chọn van chỉ theo kích thước DN. Đường kính danh nghĩa đúng chưa chắc thông số áp lực và lưu lượng đã đáp ứng được yêu cầu hệ thống.

• Sai lầm 2: Nhầm lẫn vị trí lắp đặt. Lắp nhầm van đường hút sang đường đẩy hoặc ngược lại khiến hệ thống không thể hoạt động.

• Sai lầm 3: Chọn sai vật liệu. Sử dụng van gang cho môi trường nước nhiễm mặn hoặc hóa chất ăn mòn dẫn đến hỏng hóc chỉ sau thời gian ngắn.

• Sai lầm 4: Lắp ngược chiều van một chiều. Quên kiểm tra mũi tên chỉ hướng dòng chảy trên thân van, khiến nước bị chặn lại hoàn toàn không thể thoát đi.

Checklist Cách Chọn Van Bơm Phù Hợp

•  Xác định rõ loại máy bơm đang sử dụng.

•  Khoanh vùng vị trí cần lắp đặt (hút, đẩy hay phân phối).

•  Xác định chính xác chức năng cần thiết (chặn dòng, điều tiết, giảm áp).

•  Đo đạc đường kính ống và đối chiếu thông số DN.

•  Kiểm tra lưu lượng và cột áp tối đa của bơm.

•  Xác định nhiệt độ và tính chất của nguồn nước (lưu chất).

•  Lựa chọn vật liệu thân van và gioăng làm kín tương thích.

• Chọn kiểu kết nối phù hợp (ren, bích, hàn).

•  Kiểm tra kỹ hướng dòng chảy trước khi siết chặt kết nối.

Câu Hỏi Thường Gặp Về Van Bơm Nước

Máy bơm nước gia đình có bắt buộc phải lắp van một chiều không?

Tùy thuộc vào cấu hình hệ thống. Van một chiều rất cần thiết nếu bạn muốn giữ nước mồi trong đường ống hoặc ngăn nước từ trên cao chảy ngược xuống làm quay ngược cánh bơm khi ngắt điện.

Van chân và van một chiều khác nhau thế nào?

Van chân là thiết bị chuyên dụng lắp ở đầu hút, luôn đi kèm lưới lọc rác và cơ cấu một chiều. Trong khi đó, van một chiều là thuật ngữ rộng chỉ mọi loại van có cơ chế chặn dòng chảy ngược, thường lắp ở đường đẩy.

Nên chọn van bơm nước bằng đồng hay bằng inox?

Điều này phụ thuộc vào môi trường nước và ngân sách. Đồng thích hợp cho nước sạch dân dụng, chịu áp lực tốt và giá hợp lý; trong khi inox chuyên dùng cho môi trường công nghiệp, hóa chất hoặc nước có tính ăn mòn cao.

Kết Luận

Tóm lại, van bơm đóng vai trò là "chốt chặn" kỹ thuật không thể thiếu để đảm bảo hệ thống cấp nước vận hành ổn định, an toàn và bền bỉ theo thời gian. Việc lựa chọn thiết bị không thể làm qua loa hay chỉ dựa vào cảm tính, mà cần phải được tính toán dựa trên một công thức trọn vẹn: lắp ở đâu, dùng để làm gì, lưu chất là gì, áp suất và lưu lượng bao nhiêu, cùng kích thước và vật liệu nào thực sự phù hợp.
