Rắc Co 90 Là Gì? Cấu Tạo, Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế

Trong thiết kế và thi công hệ thống đường ống công nghiệp lẫn dân dụng, việc đối mặt với các không gian lắp đặt chật hẹp, cần thay đổi hướng dòng chảy tại các góc 90° là điều vô cùng phổ biến. Thông thường, người thợ có thể chọn cút góc để chuyển hướng. Tuy nhiên, nếu vị trí đó thường xuyên cần tháo lắp để vệ sinh, bảo trì hay thay thế thiết bị thì cút hàn/dán thông thường sẽ gây ra rất nhiều phiền phức.

Đó là lý do rắc co góc 90 độ ra đời – một giải pháp linh hoạt kết hợp hoàn hảo giữa tính năng đổi hướng dòng chảy và khả năng tháo rời cơ động. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật của rắc co góc 90 độ, giúp bạn lựa chọn chuẩn xác sản phẩm phù hợp cho công trình của mình.

Rắc Co 90 Là Gì?

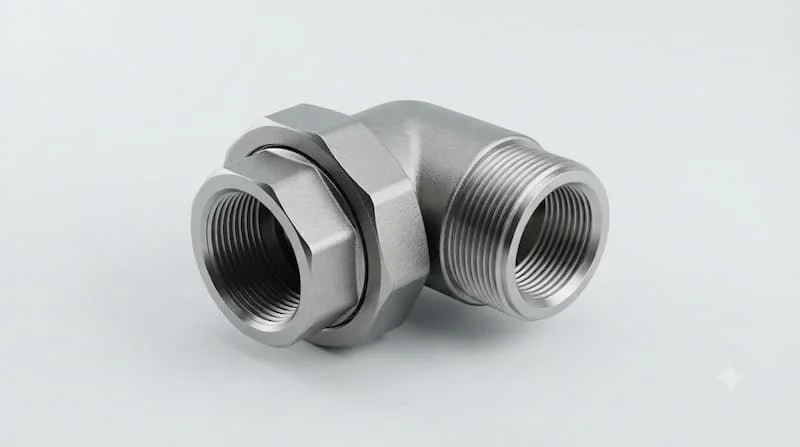

Rắc co 90 (hay còn gọi là rắc co góc 90 độ) là loại phụ kiện đường ống có cấu tạo đặc biệt, tích hợp hai chức năng cốt lõi: chuyển hướng dòng chảy một góc đúng 90° và cho phép tháo rời hai đoạn ống kết nối mà không cần phải xoay hay cắt bỏ đường ống.

Sản phẩm thường được ứng dụng tại các vị trí góc cua của hệ thống – nơi đặt các thiết bị cần bảo trì định kỳ như máy bơm, van điều khiển, đồng hồ đo áp suất hoặc các đầu ra của bình tích áp.

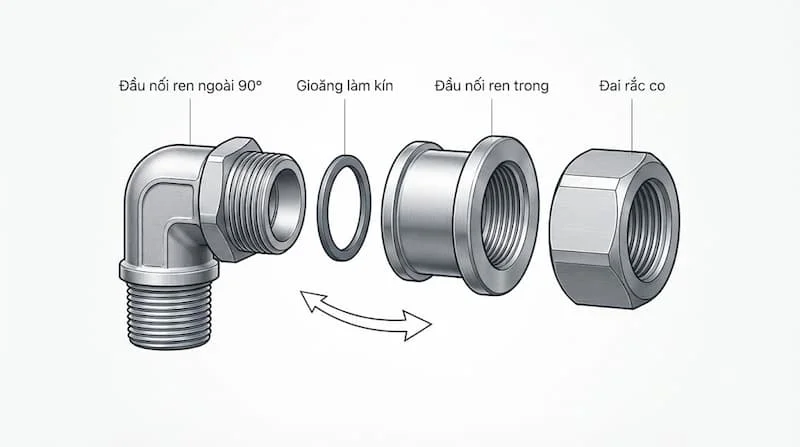

Khác với các khớp nối thẳng thông thường, thiết bị sở hữu cấu tạo gồm 5 thành phần chính:

• Thân rắc co góc 90 độ°: Đoạn ống uốn vuông góc, tạo đường dẫn cho lưu chất.

• Đầu kết nối cố định: Dùng để nối trực tiếp vào một đầu đường ống (dạng ren, hàn hoặc dán keo).

• Đầu kết nối di động: Đầu ống phụ thuộc, áp sát vào mặt ngàm của đai siết.

• Đai rắc co (Đai siết): Bộ phận dạng khớp ren ôm lấy hai phần thân, có vai trò ép chặt hai đầu kết nối lại với nhau.

• Gioăng làm kín: Nằm giữa hai mặt tiếp giáp của hai đầu rắc co, giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất.

Nguyên lý hoạt động của rắc co góc 90 độ

Khi lưu chất đi vào một đầu của rắc co, cấu trúc lòng trong dạng khuỷu vuông sẽ điều hướng dòng chảy xoay 90° sang đầu còn lại. Độ kín thít của mối nối hoàn toàn phụ thuộc vào lực siết cơ học của đai rắc co ép chặt lớp gioăng cao su/PTFE vào mặt ngàm kim loại/nhựa.

Giải thích về mặt kỹ thuật: Tại sao rắc co góc 90 độ lại quan trọng? Khi cần bảo dưỡng một thiết bị nằm sau góc cua, người thợ chỉ cần dùng mỏ lết nới lỏng phần đai rắc co. Lúc này, mối nối lập tức tách rời làm hai phần riêng biệt mà không ảnh hưởng đến phần đường ống cố định còn lại. Điều này giúp cắt giảm đến 70% thời gian thi công và chi phí nhân công bảo trì.

Cấu Tạo Và Thông Số rắc co góc 90 độ

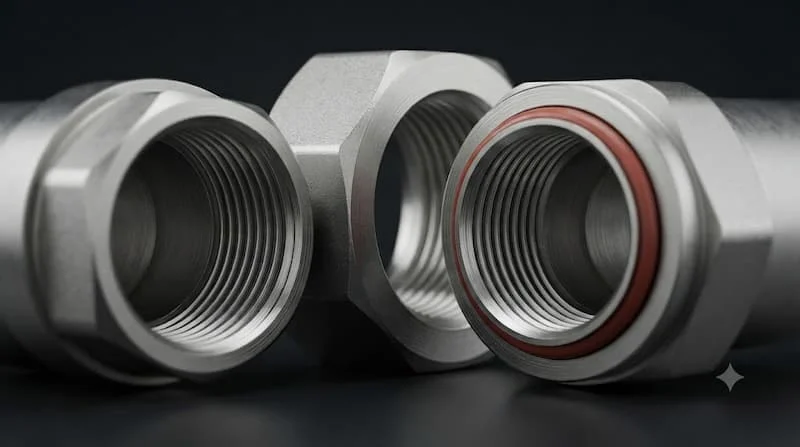

Cấu tạo chi tiết các bộ phận

Để chịu được áp suất vận hành lớn và biến thiên nhiệt độ, từng bộ phận trong rắc co góc 90 độ đều được gia công chính xác:

• Thân rắc co: Được đúc nguyên khối với độ dày vách đạt tiêu chuẩn chịu áp. Bề mặt trong phẳng mịn giúp giảm tối đa ma sát và hiện tượng tổn thất áp suất (sụt áp) khi dòng chảy đổi hướng ngột ngạt.

• Đầu kết nối: Tùy theo thiết kế sẽ có dạng ren trong, ren ngoài, đầu hàn socket, hàn đối đầu hoặc đầu dán keo.

• Đai rắc co: Gia công bước ren lớn, chịu lực xé ngang tốt, giúp truyền lực ép đều lên toàn bộ chu vi gioăng.

• Gioăng làm kín: Thường làm từ EPDM, FKM (Viton) hoặc PTFE (Teflon). Đây là "trái tim" quyết định khả năng chống rò rỉ của phụ kiện.

Phân loại rắc co góc 90 độ trên thị trường

Phụ kiện nối ống này vô cùng đa dạng nhằm đáp ứng mọi môi trường lưu chất kỹ thuật.

Theo vật liệu chế tạo

• rắc co góc 90 độ inox (SUS 304, SUS 316): Chịu hóa chất, chống ăn mòn tuyệt đối, chịu áp suất cao và nhiệt độ cực hạn. Thường dùng trong nhà máy hóa chất, thực phẩm, dược phẩm.

• rắc co góc 90 độ đồng: Kháng khuẩn tốt, độ dẻo cao, dễ gia công ren. Thích hợp cho hệ thống cấp nước sạch, nước nóng dân dụng.

• rắc co góc 90 độ nhựa (PVC, PPR, HDPE): Trọng lượng nhẹ, chống axit/kiềm nhẹ, không bị ăn mòn điện hóa. Thường gặp trong hệ thống xử lý nước thải, tưới tiêu.

• rắc co góc 90 độ thép & gang: Giá thành tối ưu, chịu lực va đập cơ học cao. Sử dụng trong đường ống PCCC, hệ thống dầu mỏ, thủy lực.

Theo kiểu kết nối

• Rắc co ren (NPT, BSPT, BSPP): Dễ lắp đặt bằng dụng cụ cầm tay, phù hợp đường ống đường kính nhỏ.

• Rắc co hàn (Socket weld/Butt weld): Cho khả năng chịu áp lực cực cao, dùng cho hệ thống khí nén áp lực lớn hoặc đường ống hơi nóng.

• Rắc co dán keo: Chuyên dụng cho các hệ thống ống nhựa PVC/UPVC.

Bảng thông số kỹ thuật cần quan tâm

Khi lựa chọn phụ kiện cho dự án, bạn tuyệt đối không nên bỏ qua các thông số cơ bản dưới đây:

Vì Sao Phải Chọn Đúng Kích Thước rắc co góc 90 độ?

Lựa chọn sai quy cách kích thước không chỉ dừng lại ở việc "không lắp vừa", mà nó còn kéo theo hàng loạt hệ lụy nghiêm trọng cho toàn bộ hệ thống:

• Gây hiện tượng thắt hẹp dòng chảy: Nếu chọn rắc co có đường kính trong nhỏ hơn đường kính ống chính, tại góc vuông 90° sẽ xuất hiện hiện tượng nhiễu loạn dòng chảy và tăng trở lực, làm giảm lưu lượng vận hành của máy bơm.

• Rò rỉ lưu chất kéo dài: Việc cố tình vặn gượng ép các loại bước ren không đồng nhất (như vặn ren NPT vào ren BSPT) sẽ làm biến dạng đỉnh ren, gây rò rỉ lưu chất dù đã quấn rất nhiều băng tan.

• Nguy cơ sự cố cháy nổ, nhiễm độc: Trong các đường ống dẫn khí nén cao áp hoặc hóa chất độc hại, sử dụng rắc co sai áp suất định mức có thể làm đứt đai rắc co, gây ra tai nạn lao động nguy hiểm.

So Sánh rắc co góc 90 độ Và Cút 90 Thông Thường

Nhiều thợ thi công thường thắc mắc: "Tại sao không dùng cút 90 cho rẻ mà lại phải tốn chi phí mua rắc co góc 90 độ?". Bảng so sánh chi tiết dưới đây sẽ làm rõ câu trả lời:

Kết luận: Cút 90 phù hợp cho các đoạn ống cố định chôn tường hoặc tuyến ống đi dài không chứa thiết bị. Trong khi đó, rắc co góc 90 độ là sự lựa chọn bắt buộc tại các điểm kết nối thiết bị cơ điện, vị trí cần bảo dưỡng thường xuyên.

rắc co góc 90 độ Được Sử Dụng Ở Đâu?

Nhờ tính đa năng và sự tiện lợi, phụ kiện rắc co góc 90 độ phủ sóng rộng rãi trong hầu hết các công trình kỹ thuật:

• Hệ thống cấp thoát nước tòa nhà: Lắp tại đầu hút/đầu xả của máy bơm nước tăng áp, bình nước nóng trung tâm.

• Mạng lưới đường ống nhà máy công nghiệp: Kết nối các đường ống dẫn hóa chất, dung môi, nước thải sản xuất vào các bồn chứa.

• Hệ thống khí nén & Thủy lực: Dùng rắc co góc 90 độ thép/inox chịu áp cao để nối đường ống khí nén vào các van khí, xi lanh.

• Hệ thống PCCC & Chiller: Nối các đường ống nhánh vuông góc vào các cụm van báo cháy, dàn trao đổi nhiệt.

Hướng Dẫn Lắp Đặt rắc co góc 90 độ Đúng Kỹ Thuật

Lắp đặt sai thao tác có thể làm rách gioăng hoặc lệch ren đai rắc co. Bạn nên tuân thủ quy trình 7 bước tiêu chuẩn sau:

1. Bước 1: Kiểm tra tổng thể: Xác định rắc co và đường ống có cùng kích thước, tiêu chuẩn ren/hàn và sạch sẽ hay không.

2. Bước 2: Vệ sinh bề mặt: Lau sạch cặn bẩn, phôi kim loại trên các rãnh ren và mặt phẳng đặt gioăng.

3. Bước 3: Tách rời các bộ phận: Tháo đai rắc co ra khỏi thân, lồng đai rắc co vào một đầu ống trước khi nối.

4. Bước 4: Kết nối hai đầu rắc co vào ống:

   • Đối với dạng ren: Quấn băng tan (cao su mỏng) vừa đủ vào ren ngoài, vặn từng đầu rắc co vào đường ống.

   • Đối với dạng hàn/dán: Tiến hành hàn/dán từng đầu cố định vào ống và chờ mối nối nguội/đóng khô hoàn toàn.

5. Bước 5: Định vị gioăng làm kín: Đặt gioăng làm kín đúng khớp vào rãnh định vị giữa hai mặt ngàm.

6. Bước 6: Siết đai rắc co: Đưa đai rắc co vào ngàm và siết bằng tay trước, sau đó dùng mỏ lết siết nhẹ nhàng thêm 1/2 đến 1 vòng. Lưu ý: Không dùng lực quá mạnh gây đứt gioăng hoặc nứt đai.

7. Bước 7: Thử áp & kiểm tra rò rỉ: Mở lưu chất chạy qua hệ thống, quan sát mối nối trong 15 đến 30 phút để đảm bảo không bị rò rỉ.

Các sai lầm cần tránh

• Quên đặt gioăng làm kín trước khi siết đai.

• Lắp lệch trục khiến hai mặt ngàm rắc co không ép phẳng vào gioăng.

• Siết quá lực làm bẹp gioăng hoặc nứt đai rắc co bằng nhựa/gang.

Câu Hỏi Thường Gặp Về rắc co góc 90 độ (FAQ)

1. Rắc co 90 dùng để làm gì?

Trả lời: rắc co góc 90 độ dùng để kết nối hai đoạn ống vuông góc với nhau (đổi hướng dòng chảy 90°), đồng thời cho phép tháo rời đường ống cực kỳ nhanh chóng khi cần bảo trì thiết bị mà không cần phải cắt hay xoay ống.

2. Rắc co 90 có dùng được cho hệ thống nước nóng không?

Trả lời: Có thể dùng được, nhưng bạn phải chọn vật liệu chịu nhiệt như inox 304/316, đồng hoặc nhựa PPR, đồng thời lớp gioăng bên trong phải là loại chịu nhiệt (như gioăng EPDM chịu đến 120°C hoặc PTFE chịu đến 200°C).

3. Làm sao để khắc phục tình trạng rắc co góc 90 độ bị rò rỉ sau một thời gian sử dụng?

Trả lời: Bạn hãy khóa van cấp, nới lỏng đai rắc co ra để kiểm tra. Nguyên nhân rò rỉ 90% đến từ việc gioăng cao su bị lão hóa, xơ cứng hoặc siết lệch. Bạn chỉ cần thay gioăng mới đúng kích thước và siết lại đai rắc co là được.

4. Rắc co 90 có những dạng kết nối nào phổ biến?

Trả lời: Phổ biến nhất là rắc co góc 90 độ hai đầu ren trong, rắc co ren ngoài - ren trong, rắc co đầu hàn socket (hàn lồng) và rắc co đầu dán keo nhựa.

Kết Luận

Rắc co 90 là linh hồn trong các thiết kế đường ống hiện đại, mang lại sự tiện lợi vượt trội cho công tác vận hành và bảo trì. Để tối ưu chi phí và đảm bảo độ an toàn cho toàn bộ công trình, bạn cần cân nhắc kỹ lưỡng các yếu tố từ kích thước, vật liệu, tiêu chuẩn ren cho đến áp suất vận hành của hệ thống.
