Valve Mix Là Gì? Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong các hệ thống cấp thoát nước, HVAC hay dây chuyền sản xuất công nghiệp hiện đại, việc kiểm soát chính xác nhiệt độ và lưu lượng chất lỏng đóng vai trò quyết định đến hiệu suất vận hành và độ an toàn của toàn bộ hệ thống. Nếu không có giải pháp điều tiết chính xác, rủi ro quá nhiệt, sụt áp hoặc đứt gãy quy trình vận hành rất dễ xảy ra. Đó là lý do vì sao Mixing Valve (van trộn) trở thành một thiết bị cốt lõi không thể thiếu.

Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu từ định nghĩa, cấu tạo, nguyên lý làm việc đến tiêu chí lựa chọn dòng van phối trộn tối ưu nhất cho công trình của mình.

Valve Mix Là Gì?

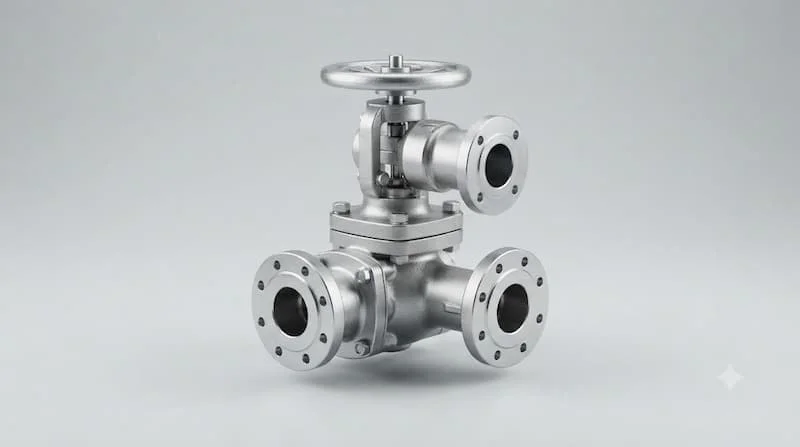

Valve mix (hay van trộn, mixing valve) là thiết bị kỹ thuật chuyên dụng được sử dụng để phối trộn hai hoặc nhiều dòng lưu chất đầu vào thành một dòng đầu ra duy nhất theo tỷ lệ hoặc điều kiện nhiệt độ, áp suất đã được thiết lập sẵn.

Tùy thuộc vào thiết kế kỹ thuật và yêu cầu ứng dụng, Mixing Valve có thể điều chỉnh tỷ lệ hòa trộn bằng cơ cấu tay gạt thủ công, bộ cơ chế tự cảm biến nhiệt độ (nhiệt tĩnh) hoặc tích hợp bộ truyền động điện/khí nén tự động hóa hoàn toàn.

Để đánh giá chính xác tính năng ứng dụng trong thực tế, các kỹ sư thường phân loại thiết bị này thành 3 nhóm cơ bản:

• Van trộn thủ công (Manual Mixing Valve): Sử dụng tay vặn hoặc vô lăng để điều chỉnh tiết diện cửa vào bằng cơ học. Việc duy trì tỷ lệ phụ thuộc hoàn toàn vào thao tác người vận hành và sự ổn định của áp suất đầu vào.

• Van trộn nhiệt tĩnh (Thermostatic Mixing Valve - TMV): Sử dụng lõi cảm biến nhiệt nội tại (thường là lõi sáp nhiệt) để tự động co giãn và điều tiết tỷ lệ giữa dòng nóng và dòng lạnh, đảm bảo nhiệt độ đầu ra luôn ổn định ở mức cài đặt.

• Van trộn điều khiển tự động (Actuated Mixing Valve): Kết hợp với bộ truyền động điện (Electric Actuator) hoặc khí nén, nhận tín hiệu điều khiển từ PLC hoặc hệ thống BMS để điều chỉnh góc mở chính xác đến từng phần trăm.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Mixing Valve

Hiểu rõ cấu tạo và cơ chế vận hành nội tại sẽ giúp kỹ sư dễ dàng bảo trì, bắt bệnh sự cố rò rỉ hoặc tắc nghẽn trong quá trình vận hành.

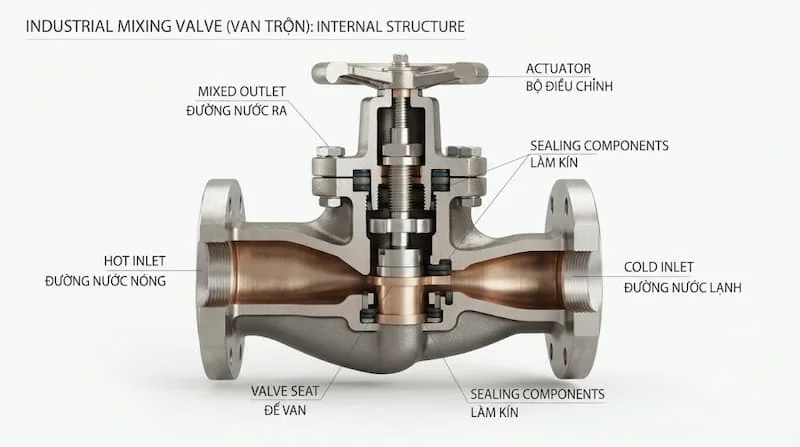

Các bộ phận cấu thành tiêu chuẩn

Một cụm Mixing Valve tiêu chuẩn được lắp ráp từ các thành phần cơ khí chính xác sau:

• Thân van (Valve Body): Đúc bằng các vật liệu chịu áp và chống ăn mòn như đồng, gang, thép cacbon hoặc inox 304/316.

• Các cửa vào/ra (Ports): Thường thiết kế dạng 3 cửa (2 cửa vào cho lưu chất A và B, 1 cửa ra cho dòng hỗn hợp AB).

• Cơ cấu điều tiết (Bi, đĩa van hoặc Piston): Chi tiết trực tiếp chặn hoặc mở rộng tiết diện của các cổng vào để thay đổi lưu lượng tương đối giữa hai dòng lưu chất.

• Trục van (Stem): Truyền lực chuyển động từ bộ truyền động hoặc tay gạt đến đĩa van bên trong.

• Bộ truyền động / Tay điều khiển: Nơi tiếp nhận lực thao tác cơ học hoặc tín hiệu điện/khí nén.

• Gioăng làm kín (Seals & O-rings): Vật liệu EPDM, PTFE hoặc FKM giúp ngăn ngừa tình trạng rò rỉ môi chất ra ngoài hoặc rò rỉ chéo giữa các cửa.

• Bộ phận cảm biến nhiệt: Chỉ trang bị trên van trộn nhiệt tĩnh, chứa chất giãn nở nhiệt giúp phản ứng cực nhanh với sự biến thiên nhiệt độ.

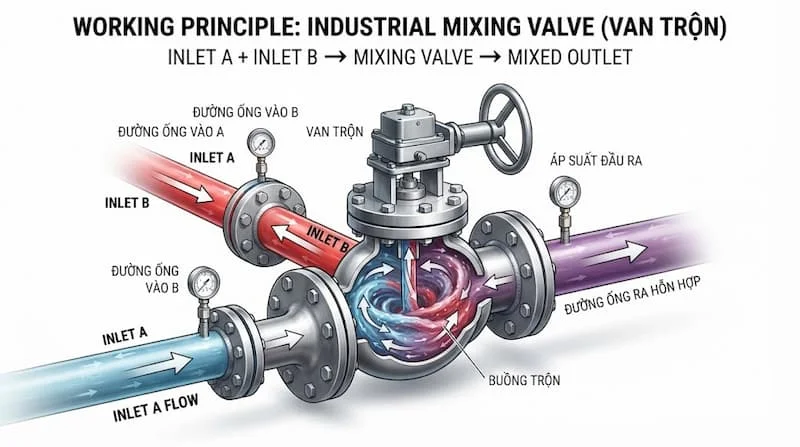

Nguyên lý hoạt động theo quy trình

Mô hình vận hành của van dựa trên nguyên lý cân bằng khối lượng và năng lượng:

Dòng A (Nóng/Đậm đặc) + Dòng B (Lạnh/Pha loãng) → Mixing Valve → Dòng hỗn hợp đầu ra

Khi cơ cấu điều tiết bên trong van thay đổi vị trí, diện tích mặt cắt ngang của cổng A sẽ giảm xuống đúng bằng phần diện tích tăng lên của cổng B (hoặc ngược lại). Tỷ lệ diện tích này quyết định tỷ lệ phần trăm lưu lượng của từng dòng đi vào khoang trộn.

Đối với van trộn nhiệt tĩnh, khi nhiệt độ dòng hỗn hợp đầu ra tăng cao hơn mức cài đặt, bộ cảm biến nhiệt sẽ tự động nở ra, đẩy đĩa van thu hẹp đường nước nóng và mở rộng đường nước lạnh. Ngược lại, khi nhiệt độ giảm xuống, cơ chế sẽ co lại để tăng tỷ lệ nước nóng, giúp duy trì nhiệt độ đầu ra luôn cố định mà không cần nguồn năng lượng ngoài.

Các Loại Mixing Valve Phổ Biến Trong Công Nghiệp Và Dân Dụng

Mỗi hệ thống đường ống lại yêu cầu một cấu hình Mixing Valve riêng biệt để tối ưu hóa chi phí và công năng sử dụng.

1. Mixing Valve 2 đường

Mặc dù phần lớn van trộn có cấu trúc 3 cửa, dòng van 2 đường trộn chuyên dụng vẫn xuất hiện trong một số hệ thống phối trộn tuần hoàn khép kín. Van điều tiết trực tiếp lưu lượng dòng bổ sung vào dòng chính để kiểm soát nồng độ hoặc áp suất đầu ra đơn giản.

2. Mixing Valve 3 đường

Đây là dòng van phổ biến nhất hiện nay trong các hệ thống HVAC, nước nóng trung tâm và trao đổi nhiệt. Cấu hình van 3 đường vô cùng linh hoạt khi có thể đảm nhiệm các chức năng:

• Chức năng trộn (Mixing): Trộn 2 dòng lưu chất đầu vào thành 1 dòng đầu ra.

• Chức năng phân nhánh (Diverting): Chia 1 dòng đầu vào thành 2 dòng đầu ra theo tỷ lệ mong muốn.

• Điều chỉnh tỷ lệ dòng chảy: Kiểm soát chính xác công suất nhiệt cung cấp cho dàn trao đổi nhiệt.

3. Van trộn nhiệt tĩnh

Là dòng van trộn nước nóng chuyên dùng để chống bỏng và tiết kiệm năng lượng. Nhờ khả năng duy trì nhiệt độ đầu ra cực kỳ ổn định, van được ứng dụng bắt buộc trong:

• Hệ thống cấp nước nóng trung tâm tòa nhà, bệnh viện, trường học.

• Bình nước nóng năng lượng mặt trời.

• Các thiết bị vệ sinh cao cấp đòi hỏi độ an toàn tuyệt đối.

4. Mixing Valve điều khiển tự động

Đáp ứng xu hướng tự động hóa trong các nhà máy hiện đại, van được tích hợp động cơ bước (Stepper Motor) hoặc bộ truyền động khí nén (Pneumatic Actuator). Van nhận tín hiệu 4-20mA hoặc 0-10V từ cảm biến nhiệt độ/áp suất thông qua bộ điều khiển PLC hoặc BMS để điều chỉnh đóng mở chính xác từng góc xoay nhỏ.

Bảng Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để tránh mua sai chủng loại dẫn đến tổn thất áp suất lớn hoặc không lắp vừa đường ống, kỹ sư vận hành cần nắm rõ các thông số then chốt sau:

So Sánh Mixing Valve Với Các Loại Van Công Nghiệp Khác

Một số người dùng thường bị nhầm lẫn giữa Mixing Valve và các dòng van chức năng khác do kiểu dáng bên ngoài khá giống nhau.

Mixing Valve và Van 1 chiều

• Van 1 chiều (Check Valve): Chỉ cho phép lưu chất chảy theo duy nhất một hướng và tự động đóng lại để ngăn dòng chảy ngược. Van không có khả năng phối trộn.

• Mixing Valve: Tập trung vào nhiệm vụ hòa trộn hai dòng chảy với nhau. Tuy nhiên, ở các đầu vào của Mixing Valve, người ta thường lắp thêm van 1 chiều phụ để tránh hiện tượng dội áp chéo giữa đường nóng và đường lạnh.

Mixing Valve và Van bi

• Van bi (Ball Valve): Thiết kế chủ yếu cho nhiệm vụ đóng/mở nhanh (On/Off) dòng chảy.

• Mixing Valve: Có cơ cấu điều tiết tuyến tính, cho phép pha trộn tỷ lệ chính xác chứ không đơn thuần chỉ đóng hoặc mở hoàn toàn.

Mixing Valve và Van 3 ngã

• Van 3 ngã (3-way Valve): Là thuật ngữ mô tả cấu trúc vật lý (có 3 cổng kết nối).

• Mixing Valve: Là thuật ngữ mô tả chức năng vận hành (chức năng trộn).

• Mối liên hệ: Mọi van trộn 3 đường đều là van 3 ngã, nhưng không phải van 3 ngã nào cũng là van trộn (vì van 3 ngã có thể được thiết kế chuyên cho nhiệm vụ phân nhánh - Diverting Valve).

Ứng Dụng Thực Tế Của Mixing Valve Trong Các Hệ Thống Kỹ Thuật

Nhờ tính đa năng và khả năng làm việc chính xác, dạng trộn được triển khai rộng rãi trong nhiều lĩnh vực:

1. Hệ thống nước nóng trung tâm & Năng lượng mặt trời: Trộn nước nóng từ bình tích áp (60°C - 80°C) với nước lạnh để cấp ra điểm sử dụng mức nhiệt an toàn (38°C - 42°C), hạn chế nguy cơ gây bỏng cho người dùng.

2. Hệ thống HVAC & Điều hòa không khí: Điều tiết dòng nước lạnh (Chilled water) hoặc nước nóng qua các dàn AHU/FCU, giúp kiểm soát nhiệt độ không khí chính xác theo tải lạnh của tòa nhà.

3. Công nghiệp thực phẩm, dược phẩm & Hóa chất: Phối trộn nguyên liệu lỏng, điều chỉnh nồng độ dung dịch hoặc định lượng hóa chất tự động trong dây chuyền sản xuất tự động.

4. Hệ thống sưởi sàn (Underfloor Heating): Giữ nhiệt độ nước tuần hoàn trong ống sưởi ở mức an toàn (40°C - 45°C) để bảo vệ cấu trúc sàn bê tông và gạch lát.

Những Sai Lầm Thường Gặp Khi Mua Và Lắp Đặt Mixing Valve

Nếu không có sự tư vấn của kỹ sư chuyên môn, người mua rất dễ gặp phải các sai sót tốn kém:

• Sai lầm 1: Chọn size van theo đúng size đường ống (Đồng cấp DN).

  • Hậu quả: Van bị quá khổ (Oversized) dẫn đến hệ số Kv quá lớn, làm mất khả năng điều khiển chính xác ở góc mở nhỏ hoặc gây sụt áp không mong muốn. Cần tính toán hệ số Kv chính xác trước khi chọn DN van.

• Sai lầm 2: Bỏ qua kiểm tra độ chênh lệch áp suất đầu vào (P1 và P2).

  • Hậu quả: Nếu áp suất dòng A chênh lệch quá lớn so với dòng B, dòng có áp suất cao hơn sẽ lấn áp và đẩy ngược vào đường ống còn lại, khiến van không thể trộn đúng tỷ lệ.

• Sai lầm 3: Chọn sai vật liệu làm kín với môi chất.

  • Hậu quả: Dùng gioăng EPDM cho môi chất chứa dầu hoặc hóa chất sẽ khiến gioăng bị trương nở, gây kẹt trục van và rò rỉ nghiêm trọng.

• Sai lầm 4: Nhầm lẫn giữa van trộn (Mixing) và van chia dòng (Diverting).

  • Hậu quả: Đảo ngược chiều dòng chảy sẽ làm đĩa van bị rung giật, tạo ra tiếng ồn lớn và làm hỏng bộ truyền động chỉ sau thời gian ngắn vận hành.

Checklist 7 Bước Lựa Chọn Mixing Valve Chuẩn Kỹ Thuật

Trước khi gửi yêu cầu báo giá hoặc đặt hàng, bạn nên rà soát lại checklist sau:

1. Xác định môi chất: Nước sạch, nước thải, hơi nóng, dầu truyền nhiệt hay hóa chất ăn mòn?

2. Xác định nhiệt độ làm việc: Nhiệt độ trung bình và nhiệt độ đỉnh (Tmax) của các dòng chảy đầu vào.

3. Xác định áp suất hệ thống: Áp suất làm việc tĩnh, áp suất động và độ chênh áp giữa 2 đường vào.

4. Tính toán lưu lượng & Hệ số Kv: Lưu lượng dòng hỗn hợp cần thiết (m³/h hoặc L/min).

5. Lựa chọn vật liệu thân & Gioăng: Đồng, Inox 304, Inox 316 hay Gang dẻo; gioăng EPDM hay PTFE.

6. Xác định kiểu điều khiển: Dùng tay, tự động dùng cơ chế sáp nhiệt, hay dùng Motor điện/Khí nén (kèm điện áp 24V/220V)?

7. Xác định kiểu kết nối: Nối ren BSPT/NPT hay mặt bích tiêu chuẩn BS/DIN/ANSI?

Các Câu Hỏi Thường Gặp Về Mixing Valve (FAQ)

1. Mixing Valve có bắt buộc phải lắp kèm van 1 chiều không?

Trả lời: Rất nên lắp. Việc trang bị van 1 chiều ở cả hai cửa vào (Hot/Cold) giúp ngăn chặn tuyệt đối hiện tượng chảy ngược chéo do chênh lệch áp suất giữa hai đường cấp.

2. Valve mix có khả năng đóng kín hoàn toàn dòng chảy không?

Trả lời: Tùy thuộc vào thiết kế. Các dòng van trộn nhiệt tĩnh dân dụng thường không dùng để khóa nước hoàn toàn. Ngược lại, các dòng valve mix điều khiển tự động công nghiệp trang bị gioăng làm kín mềm có thể đạt độ kín ANSI Class VI (đóng kín hoàn toàn).

3. Tại sao van trộn nhiệt tĩnh xả ra nước không đúng nhiệt độ cài đặt?

Trả lời: Nguyên nhân phổ biến nhất là do lưới lọc đầu vào bị đóng cặn canxi, áp suất đường nước lạnh/nóng bị mất cân bằng quá mức, hoặc nhiệt độ nước nóng cấp từ bình bảo ôn không đủ cao hơn nhiệt độ cài đặt của van (tối thiểu phải cao hơn 10°C).

4. Làm sao để bảo trì valve mix hoạt động bền bỉ?

Trả lời: Nên định kỳ 6 - 12 tháng tháo van để kiểm tra, vệ sinh cặn bẩn bám trên đĩa van và xịt mỡ bôi trơn chuyên dụng cho gioăng làm kín.

Hướng Đóng Góp Giá Trị & Kết Luận

Có thể thấy, valve mix là mắt xích cực kỳ quan trọng giúp tối ưu hóa hiệu suất nhiệt, bảo đảm an toàn vận hành và tiết kiệm chi phí năng lượng cho toàn bộ hệ thống đường ống. Việc hiểu rõ nguyên lý, thông số kỹ thuật và chọn đúng nhà cung cấp sẽ giúp công trình của bạn vận hành ổn định lâu dài.
