True Union Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Bảng Giá Kỹ Thuật Chuyên Sâu

Trong các hệ thống dẫn lưu chất công nghiệp, xử lý nước hay hóa chất, hiện tượng dòng chảy ngược và búa nước là những tác nhân hàng đầu gây hư hỏng máy bơm, vỡ đường ống và thất thoát lưu chất. Để giải quyết triệt để vấn đề này, true union check valve (van một chiều hai đầu union) xuất hiện như một giải pháp công nghệ tối ưu. Không chỉ dừng lại ở chức năng ngăn dòng chảy ngược đơn thuần, thiết kế True Union mang lại tính linh hoạt vượt trội trong bảo trì và vận hành mà các loại van thông thường không thể thay thế.

True Union Check Valve Là Gì?

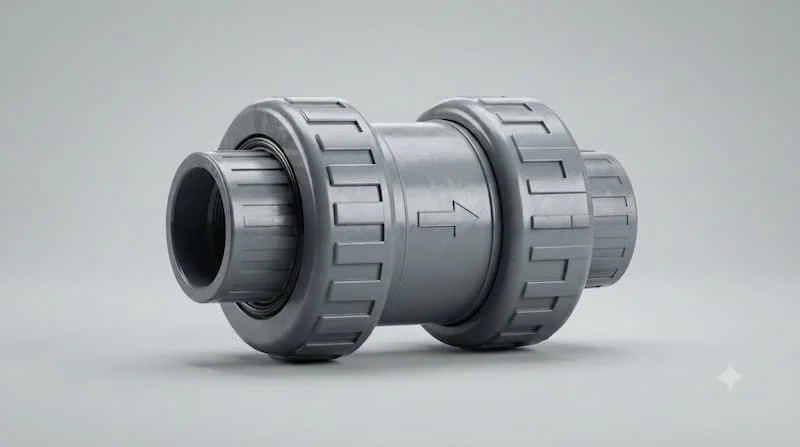

True Union Check Valve (van một chiều hai đầu union) là thiết bị ngành nước được thiết kế để chỉ cho phép lưu chất đi qua theo một hướng duy nhất và tự động ngăn dòng chảy ngược. Điểm đặc trưng nhất của dòng van này nằm ở cấu trúc True Union – tức là van sở hữu hai đầu nối union riêng biệt ở hai phía thân. Thiết kế này cho phép kỹ thuật viên dễ dàng tháo rời phần thân van chính ra khỏi hệ thống đường ống mà không cần phải cắt ống hay tháo dỡ toàn bộ tuyến đường ống hiện hữu.

Để hiểu sâu hơn về thiết bị này, chúng ta cần bóc tách từng thành phần cấu tạo cơ bản:

• Check valve (Van một chiều): Nguyên lý vận hành cơ học tự động, đóng/mở dựa trên sự chênh lệch áp suất của lưu chất.

• True union (Kết nối union kép): Cơ chế giắc co hai đầu giúp tách biệt phần thân van với đường ống nhanh chóng.

• Valve body (Thân van): Lớp vỏ chịu lực chính, chứa toàn bộ linh kiện bên trong và tiếp xúc trực tiếp với môi trường lưu chất.

• Disc/Ball (Bộ phận đóng mở): Linh kiện di chuyển (dạng đĩa, bi hoặc piston) đảm nhận nhiệm vụ chắn hoặc mở dòng chảy.

• Union nut (Đai ốc union): Vòng ren xoay bên ngoài dùng để siết chặt hoặc nới lỏng kết nối giữa thân van và đầu ren/keo dán đường ống.

• Seal/O-ring (Gioăng làm kín): Vật liệu đàn hồi (EPDM, FKM/Viton) đảm bảo độ kín tuyệt đối, chống rò rỉ tại các vị trí tiếp xúc và mặt đệm (valve seat).

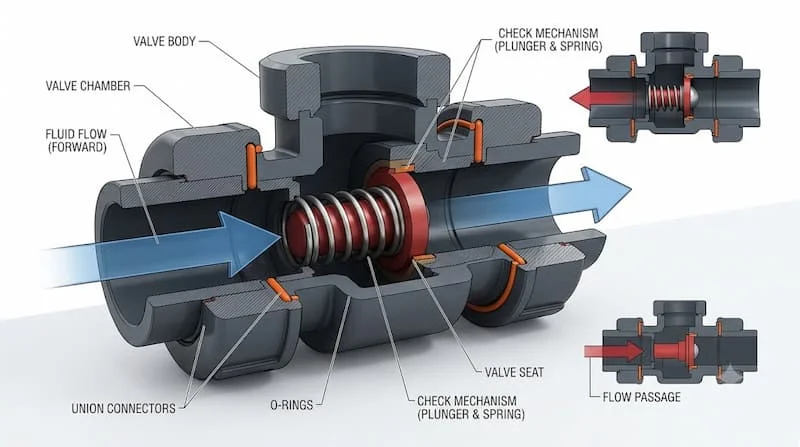

Cấu Tạo Chi Tiết Của van một chiều hai đầu union

Cấu trúc cơ khí của một sản phẩm van một chiều hai đầu union chất lượng cao gồm 3 nhóm bộ phận chính:

Thân van (Valve Body)

Thân van được đúc nguyên khối từ các loại nhựa kỹ thuật chịu lực như PVC, CPVC, PP hoặc PVDF. Thiết kế độ dày thành van tuân theo các tiêu chuẩn công nghiệp (như Schedule 80) nhằm đạt:

• Độ bền cơ học: Khả năng chịu va đập, chống biến dạng dưới tác động của nhiệt độ và áp suất.

• Khả năng chịu hóa chất: Kháng axit, kiềm, muối và các dung môi ăn mòn.

• Chịu áp suất: Đạt mức áp suất làm việc tiêu chuẩn (thường đạt PN10, PN16 hoặc 150 PSI ở 23°C).

Bộ phận đóng mở (Ball/Disc/Piston)

Tùy thuộc vào thiết kế cụ thể của nhà sản xuất, bộ phận đóng mở có thể ở các dạng:

• Dạng bi (Ball): Sử dụng một viên bi tròn hoàn chỉnh. Khi có dòng chảy thuận, bi bị đẩy khỏi đệm van; khi có dòng ngược, bi dồn về ép chặt vào O-ring làm kín.

• Dạng đĩa/piston (Disc/Piston): Thường đi kèm lò xo hỗ trợ. Đĩa van trượt dọc theo trục hướng dẫn để mở hoặc đóng kín đường ống.

Nhiệm vụ cốt lõi của bộ phận này là phản ứng tức thì với sự thay đổi của áp suất dòng chảy, chuyển trạng thái từ mở sang đóng hoàn toàn trong thời gian ngắn nhất để chặn dòng ngược.

Đầu nối True Union (True Union Ends)

Đây là cải tiến kỹ thuật đắt giá nhất trên dòng van này. Hai đầu nối của van (Socket dán keo, NPT ren, hoặc Mặt bích) được giữ cố định vào thân van nhờ hai đai ốc Union Nut. Khi cần bảo trì, kỹ thuật viên chỉ cần nới lỏng hai đai ốc này là có thể lấy toàn bộ phần thân van ra ngoài. Điều này loại bỏ hoàn toàn chi phí cắt ống, dán keo lại hoặc phải chừa khoảng trống co giãn phức tạp trên đường ống.

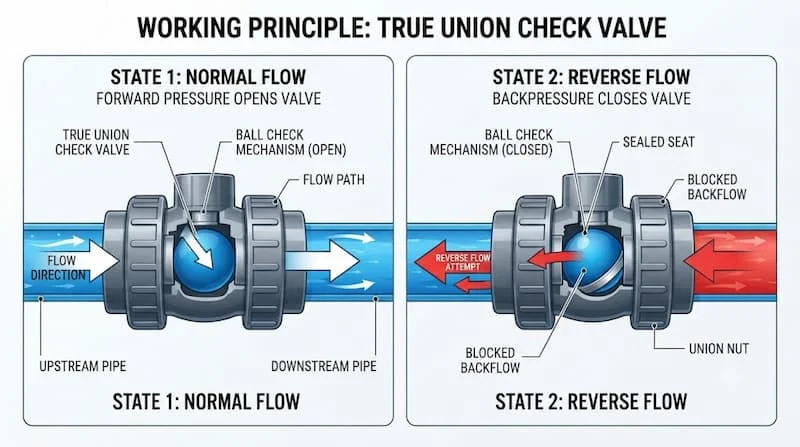

Nguyên Lý Hoạt Động Của van một chiều hai đầu union

Vận hành của van một chiều hai đầu union hoàn toàn tự động, dựa vào lực cơ học của dòng lưu chất mà không cần nguồn năng lượng bên ngoài.

• Khi dòng chảy đi đúng chiều (Mở van): Áp suất dòng lưu chất ở đầu vào tạo ra một lực thắng được trọng lượng của bi/đĩa van (hoặc lực nén của lò xo). Bộ phận đóng mở bị đẩy tách rời khỏi mặt đệm (valve seat), tạo khoảng trống cho lưu chất lưu thông liên tục qua van.

• Khi xuất hiện dòng chảy ngược (Đóng van): Khi máy bơm dừng đột ngột hoặc áp suất phía sau van tăng cao hơn áp suất phía trước, dòng chảy có xu hướng dồn ngược lại. Áp suất ngược này phối hợp cùng trọng lực (hoặc lực đẩy lò xo) ép chặt bi/đĩa van quay về vị trí ban đầu, nén chặt lên gioăng O-ring tạo thành một vách ngăn kín nước tuyệt đối.

Vì sao hệ thống đường ống bắt buộc phải có van một chiều?

Nếu không trang bị van một chiều trong hệ thống, bạn sẽ phải đối mặt với nhiều rủi ro nghiêm trọng:

• Hiện tượng búa nước (Water Hammer): Dòng dồn ngược với vận tốc lớn khi dừng bơm tạo ra sóng áp suất cực mạnh, có thể làm vỡ đường ống, nứt van và phá hỏng thiết bị.

• Hư hỏng máy bơm: Nước chảy ngược làm cánh quạt máy bơm quay ngược chiều thiết kế, dễ gây cháy động cơ hoặc gãy trục bơm.

• Thất thoát áp suất & Luân chuyển chéo: Lưu chất bị dồn ngược làm mất áp suất toàn hệ thống, dẫn đến việc hòa lẫn lưu chất giữa các bể chứa khác nhau.

Các Loại van một chiều hai đầu union Phổ Biến

Theo vật liệu chế tạo

Theo kiểu cơ cấu đóng mở

• Ball Check Valve (Van một chiều dạng bi): Sử dụng bi nhựa (PVC/PP/PVDF) hoặc bi bọc cao su. Thiết kế đơn giản, dòng chảy đi qua ít bị tụt áp. Phù hợp cho cả lưu chất sạch và lưu chất có chứa cặn bẩn nhỏ (do bi có thể tự xoay để làm sạch mặt đệm). Lắp đặt hiệu quả theo cả phương thẳng đứng và phương ngang.

• Spring Check Valve (Van một chiều dạng lò xo): Sử dụng đĩa van hoặc piston nén bởi một lò xo (thường làm bằng Inox 316 hoặc bọc PTFE). Lực lò xo giúp van đóng cực nhanh, phản ứng tức thì ngay cả khi áp suất ngược rất nhỏ. Tuy nhiên, van tạo ra độ tổn thất áp suất (pressure drop) cao hơn dạng bi và hạn chế dùng cho lưu chất có cặn bẩn vì dễ gây kẹt lò xo.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van một chiều hai đầu union

Việc chọn đúng model van quyết định đến 90% tuổi thọ vận hành của hệ thống. Dưới đây là bảng thông số bạn cần duyệt qua trước khi mua:

Ưu Điểm Của van một chiều hai đầu union Trong Thực Tế

Tại sao các kỹ sư thiết kế ngày càng ưu tiên sử dụng van một chiều hai đầu union thay vì van một chiều dán keo cố định?

1. Tối ưu hóa công tác bảo trì: Khi màng van hoặc bi van bị mòn sau vài năm vận hành, bạn chỉ cần nới đai ốc union, tháo phần thân van ra để vệ sinh hoặc thay linh kiện bên trong (O-ring, Ball). Quá trình này chỉ mất 5–10 phút.

2. Tiết kiệm chi phí vận hành lâu dài: Tuy chi phí đầu tư ban đầu của van union cao hơn van dán keo thông thường, nhưng bạn không phải cắt bỏ đường ống, mua thêm măng xông hay dán lại keo mỗi lần bảo trì.

3. Tối thiểu hóa thời gian dừng máy (Downtime): Trong các nhà máy sản xuất liên tục, việc dừng hệ thống vài tiếng để chờ keo dán ống khô gây thiệt hại rất lớn. Thiết kế True Union cho phép thay thế van dự phòng chỉ trong vài phút, đưa hệ thống hoạt động trở lại ngay lập tức.

4. Tương thích hoàn hảo với hệ thống đường ống nhựa: Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt vời, không bị gỉ sét như van kim loại khi làm việc trong môi trường nước biển hoặc nước thải hóa chất.

So Sánh van một chiều hai đầu union Với Check Valve Thông Thường

Tại sao thiết kế True Union lại thuận tiện vượt trội?

Bởi vì hệ thống đường ống nhựa công nghiệp sau khi dán keo bằng Solvent Cement sẽ tạo thành một khối liền cứng. Nếu sử dụng van một chiều thông thường, khi van bị hỏng, cách duy nhất để lấy van ra là cắt đứt đường ống. Việc này làm ngắn đoạn ống hiện tại, buộc phải nối thêm ống mới và dán thêm nhiều măng xông, gây mất thẩm mỹ và tăng nguy cơ rò rỉ tại các mối dán mới. Thiết kế True Union giải quyết triệt để bài toán này.

True Union Check Valve Được Sử Dụng Ở Đâu?

Nhờ đặc tính linh hoạt và khả năng kháng ăn mòn, thiết bị này hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

Hệ thống xử lý nước & nước thải

Được lắp đặt trên các đường ống xả của máy bơm định lượng, đường ống phân phối hóa chất khử trùng, hoặc các tuyến ống luân chuyển bùn. Van ngăn chặn nước thải chứa hóa chất chảy ngược về làm hỏng máy bơm cấp.

Hệ thống sản xuất hóa chất & xi mạ

Sử dụng các dòng van làm bằng CPVC, PP hoặc PVDF kết hợp gioăng FKM để dẫn các loại axit mạnh như axit clohydric, axit sunfuric, các bazơ kiềm như xút ăn da và các dung dịch mạ điện kim loại mà không lo bị ăn mòn thân van.

Hệ thống hồ bơi & công viên nước

Van giúp giữ chân chân không cho máy bơm lọc, ngăn nước trong hồ bơi chảy ngược về làm tràn bình lọc cát khi hệ thống ngừng hoạt động. Vật liệu PVC kháng tốt Clo và hóa chất xử lý nước hồ bơi.

Hệ thống máy bơm cấp nước

Lắp đặt ở đầu ra của máy bơm tăng áp, bơm cấp nước nhà cao tầng nhằm dập tắt hiện tượng búa nước, bảo vệ cánh quạt máy bơm và đồng hồ đo lưu lượng.

Khi Nào Nên Sử Dụng True Union Check Valve?

Bạn nên ưu tiên chỉ định true union check valve cho dự án của mình khi hệ thống đạt các tiêu chí sau:

• Đường ống thi công trong không gian chật hẹp, hộp kỹ thuật khó đưa thiết bị cắt ống vào.

• Hệ thống vận hành hóa chất ăn mòn, nơi mà bộ phận đệm kín (O-ring) cần kiểm tra/thay thế định kỳ 6–12 tháng/lần.

• Dây chuyền sản xuất có chi phí dừng máy cao, yêu cầu thời gian sửa chữa tính bằng phút.

• Hệ thống đường ống nhựa hoàn chỉnh đã dán keo cố định, cần lắp bổ sung van bảo vệ.

Những Sai Lầm Thường Gặp Khi Sử Dụng

1. Lắp ngược chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng dòng chảy (Flow Direction). Lắp ngược mũi tên này sẽ làm van chặn hoàn toàn dòng chảy thuận, có thể gây nổ ống hoặc cháy máy bơm do quá áp.

2. Chọn sai vật liệu gioăng làm kín (O-ring): Chọn gioăng EPDM cho môi trường dẫn dầu hoặc axit đậm đặc sẽ làm gioăng bị trương nở, biến dạng, dẫn đến kẹt van hoặc rò rỉ lưu chất.

3. Bỏ qua giới hạn Nhiệt độ & Áp suất: Áp suất chịu đựng của nhựa giảm mạnh khi nhiệt độ tăng. Ví dụ: Van PVC chịu được 150 PSI ở 23°C, nhưng ở 50°C áp suất làm việc an toàn giảm xuống chỉ còn khoảng 60–70 PSI.

4. Siết đai ốc Union quá mức: Dùng cờ-lê mỏ quạ siết quá mạnh đai ốc nhựa có thể làm nứt đai ốc, cháy ren nhựa hoặc đè nẹp làm biến dạng gioăng O-ring, gây rò rỉ ngược lại. Chỉ nên siết bằng tay kết hợp siết thêm 1/4 vòng bằng dụng cụ chuyên dụng của hãng.

Checklist Chọn True Union Check Valve Phù Hợp

Trước khi quyết định mua hàng, hãy rà soát kỹ 10 tiêu chí kỹ thuật sau:

1. Kích thước đường ống: Xác định chính xác phi ống (DN, mm hay Inch).

2. Tiêu chuẩn kết nối: Socket (ANSI, DIN, JIS) hay Ren (NPT, BSPT).

3. Vật liệu thân van: PVC, CPVC, PP hay PVDF?

4. Vật liệu gioăng làm kín: EPDM hay FKM (Viton)?

5. Loại lưu chất: Nước sạch, nước thải, axit, kiềm, hay hóa chất có dung môi?

6. Áp suất làm việc tối đa: Áp suất đỉnh của hệ thống là bao nhiêu bar/PSI?

7. Nhiệt độ làm việc: Nhiệt độ lưu chất tối đa khi vận hành?

8. Hướng lắp đặt: Lắp đứng (dòng chảy lên) hay lắp ngang? (Nếu lắp ngang áp suất thấp nên ưu tiên van lò xo hoặc van bi có trợ lực).

9. Khả năng tổn thất áp suất: Hệ thống có yêu cầu độ sụt áp cực thấp không?

10. Thương hiệu & Chứng nhận: Hàng đạt chuẩn NSF (cho nước uống), ISO, hay CO/CQ đầy đủ?

Hướng Dẫn Lắp Đặt True Union Check Valve Đúng Kỹ Thuật

1. Bước 1: Vệ sinh bề mặt: Làm sạch bụi bẩn, mạt nhựa trên đầu ống dán và mặt trong của đai ốc Union.

2. Bước 2: Xác định chiều dòng chảy: Quan sát ký hiệu mũi tên đúc nổi trên thân van. Đảm bảo mũi tên chỉ đúng hướng lưu chất chảy tới.

3. Bước 3: Lắp đặt đầu nối vào ống: Tháo rời 2 đai ốc union ra khỏi thân van. Luồn đai ốc vào đường ống trước, sau đó tiến hành dán keo (hoặc vặn ren) 2 đầu nối vào 2 đầu đường ống. Để keo khô hoàn toàn theo khuyến cáo nhà sản xuất.

4. Bước 4: Đặt thân van & Kiểm tra O-ring: Đặt phần thân van chính vào giữa 2 đầu nối. Kiểm tra chắc chắn các gioăng O-ring làm kín ở mặt đầu van đã nằm đúng rãnh định vị.

5. Bước 5: Siết đai ốc Union: Vặn hai đai ốc union vào thân van bằng tay cho đến khi chặt. Dùng lực tay siết đều hai phía. Nếu xuất hiện rò rỉ khi thử áp, chỉ siết bổ sung thêm 1/4 vòng.

6. Bước 6: Vận hành thử nghiệm: Cho hệ thống chạy thử ở áp suất thấp, kiểm tra độ kín tại 2 đầu union và khả năng ngăn dòng ngược khi ngắt bơm.

Câu Hỏi Thường Gặp (FAQ)

1. True union check valve là gì?

Là loại van một chiều nhựa cao cấp có tích hợp hai đầu nối giắc co (union) tháo rời, giúp việc lắp đặt, kiểm tra và bảo trì phần thân van diễn ra nhanh chóng mà không cần cắt đường ống.

2. Có thể lắp đặt True Union Check Valve theo chiều dọc được không?

Có thể, nhưng dòng chảy bắt buộc phải đi từ dưới lên trên. Hướng dòng chảy này giúp trọng lực hỗ trợ đưa bi hoặc đĩa van về vị trí đóng nhanh chóng khi dừng chảy. Tránh lắp dòng chảy đi từ trên xuống vì van bi sẽ khó đóng kín hoàn toàn.

3. Làm sao để chọn giữa gioăng EPDM và FKM (Viton) cho van?

Dùng gioăng EPDM cho các ứng dụng nước sạch, nước thải thông thường, hồ bơi và hóa chất nhẹ. Chọn gioăng FKM (Viton) khi lưu chất là hóa chất ăn mòn mạnh, axit đậm đặc, dầu mỏ hoặc khi hệ thống vận hành ở nhiệt độ cao.

4. Tại sao van một chiều union của tôi bị rò rỉ ở đầu đai ốc?

Lỗi này thường do 3 nguyên nhân: O-ring tại đầu nối bị lệch khỏi rãnh, O-ring bị rách/lão hóa, hoặc đai ốc union bị siết lệch ren. Hãy tháo đai ốc, kiểm tra lại vị trí O-ring và siết lại bằng tay một cách cân bằng.

Kết Luận

True Union Check Valve là giải pháp tối ưu giúp bảo vệ an toàn cho hệ thống đường ống công nghiệp, ngăn ngừa hiệu quả hiện tượng búa nước và dòng chảy ngược. Sự kết hợp giữa khả năng kháng hóa chất của vật liệu nhựa cao cấp và tính linh hoạt từ cấu trúc True Union giúp tiết kiệm đáng kể chi phí bảo trì và giảm thiểu thời gian dừng vận hành cho nhà máy.

Khi lựa chọn sản phẩm, điều cốt lõi là phải đánh giá đúng loại lưu chất, nhiệt độ, áp suất làm việc để chọn chính xác vật liệu thân van (PVC/CPVC/PP/PVDF) và gioăng làm kín đối với true union check valve.
