Ren Trong 60 Là Gì? Cấu Tạo, Quy Cách Kích Thước Và Hướng Dẫn Chọn Lựa Chuẩn Kỹ Thuật

Trong thi công và bảo trì hệ thống đường ống công nghiệp lẫn dân dụng, việc lựa chọn chính xác quy cách phụ kiện kết nối là yếu tố sống còn. Chỉ một sự sai lệch nhỏ về tiêu chuẩn hay bước ren cũng có thể dẫn đến rò rỉ lưu chất, sụt áp hoặc thậm chí là làm gián đoạn toàn bộ dây chuyền sản xuất. Trong số các quy cách phổ biến trên thị trường, ren trong phi 60 là một trong những từ khóa được các kỹ sư và thợ cơ điện tìm kiếm nhiều nhất.

Tuy nhiên, con số "60" trong tên gọi này thường gây ra rất nhiều hiểu lầm kỹ thuật nghiêm trọng. Bài viết này sẽ phân tích chi tiết bản chất của ren trong phi 60, cách đo đạc, phân loại và kinh nghiệm chọn mua giúp bạn tối ưu chi phí và đảm bảo độ an toàn tuyệt đối cho công trình.

Ren Trong 60 Là Gì?

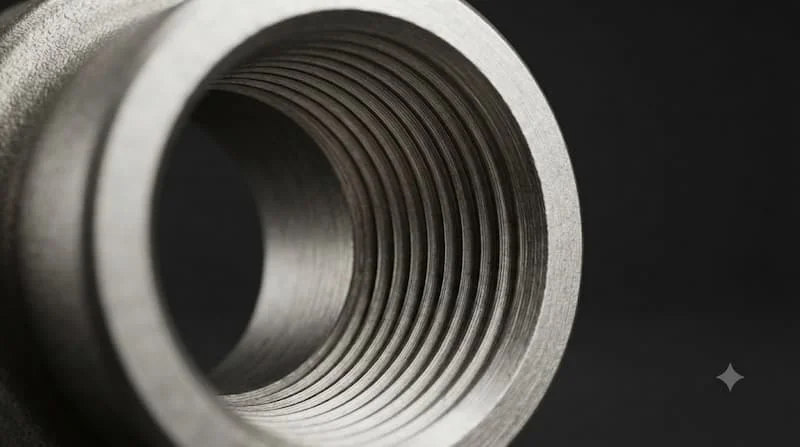

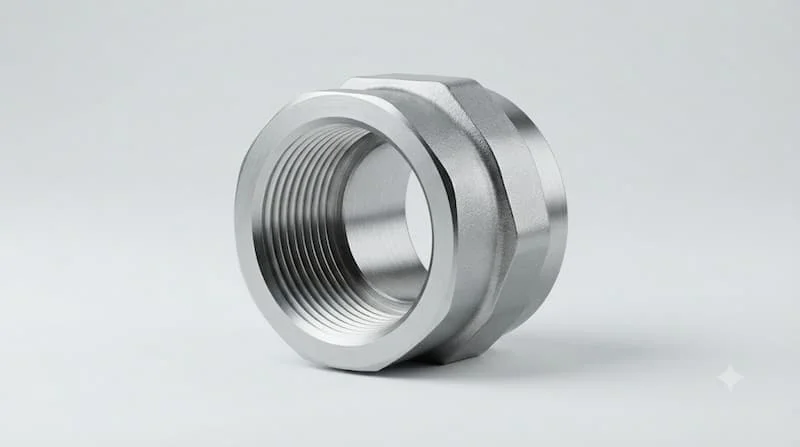

Ren trong 60 là thuật ngữ kỹ thuật dùng để chỉ các loại phụ kiện, đầu nối đường ống có cấu trúc các đường ren được gia công ở mặt phía bên trong lỗ kết nối, phục vụ cho việc vặn xiết với chi tiết có ren ngoài tương ứng.

Thuật ngữ ren trong phi 60 thường được người dùng hoặc thợ thi công gọi theo thói quen để chỉ các phụ kiện kết nối dành cho đường ống có kích thước danh nghĩa khoảng DN50 (tương đương ống phi 60 mm theo cách gọi phổ thông tại Việt Nam) hoặc các dòng phụ kiện có kích thước ren xấp xỉ 60 mm.

Phần ren trong này xuất hiện trên rất nhiều dòng phụ kiện đường ống đa dạng như:

• Măng sông ren (Ống nối thẳng): Dùng để nối hai đoạn ống có ren ngoài lại với nhau.

• Cút ren (Co ren 90 độ hoặc 45 độ): Dùng để chuyển hướng đường ống theo một góc nhất định.

• Tê ren: Dùng để chia nhánh đường ống thành hai hướng vuông góc.

• Van ren: Các loại van bi, van một chiều, van cửa có đầu kết nối dạng ren trong.

• Rắc co ren: Phụ kiện giúp tháo lắp đường ống linh hoạt mà không cần xoay toàn bộ hệ thống.

• Nối chuyển ren (Lơ thu, bầu thu): Dùng để kết nối hai đoạn ống có kích thước hoặc tiêu chuẩn ren khác nhau.

Phân biệt ren trong và ren ngoài

Sự kết hợp giữa ren trong và ren ngoài tạo nên mối nối cơ học kín thít, chịu lực tốt. Điểm khác biệt cốt lõi nằm ở vị trí gia công đường ren:

• Ren trong (Internal Thread / Female Thread): Đường ren tạo thành các rãnh nằm xoắn ốc ở bề mặt trong của lỗ phụ kiện.

• Ren ngoài (External Thread / Male Thread): Đường ren được gia công nổi ở mặt ngoài của đầu ống hoặc đầu nối.

Các hệ tiêu chuẩn ren cần biết

Một trong những nguyên nhân chính khiến mối nối ren bị rò rỉ là do lắp ghép hai đầu ren không cùng tiêu chuẩn. Dù đường kính đo bằng thước có thể tương đồng, nhưng nếu lệch bước ren hoặc độ dốc mặt ren thì hoàn toàn không thể vặn vào hết nấc. Các hệ tiêu chuẩn phổ biến bao gồm:

• BSP (British Standard Pipe): Hệ tiêu chuẩn ren ống của Anh, được dùng cực kỳ phổ biến tại Việt Nam và Châu Âu. Hệ BSP chia làm hai loại chính:

  • BSPT (British Standard Pipe Taper): Ren nón (ren côn), càng vặn sâu càng siết chặt, khả năng làm kín rất cao.

  • BSPP (British Standard Pipe Parallel): Ren song song (ren thẳng), cần sử dụng thêm gioăng làm kín hoặc cao su mỏng ở mặt đáy/mặt đầu.

• NPT (National Pipe Taper): Hệ tiêu chuẩn ren côn của Mỹ. Góc đỉnh ren của NPT là 60° (khác với góc 55° của hệ BSP), do đó hai hệ ren này không thể vặn khớp hoàn toàn vào nhau nếu không có đầu chuyển đổi.

Kích Thước ren trong phi 60 Được Xác Định Như Thế Nào?

Lỗi phổ biến nhất của người mua hàng là mặc định con số "60" nghĩa là đường kính đo thực tế bằng thước cặp đúng 60 mm. Trên thực tế, quy cách phụ kiện ngành ống luôn có sự khác biệt giữa kích thước danh nghĩa và kích thước đo thực tế.

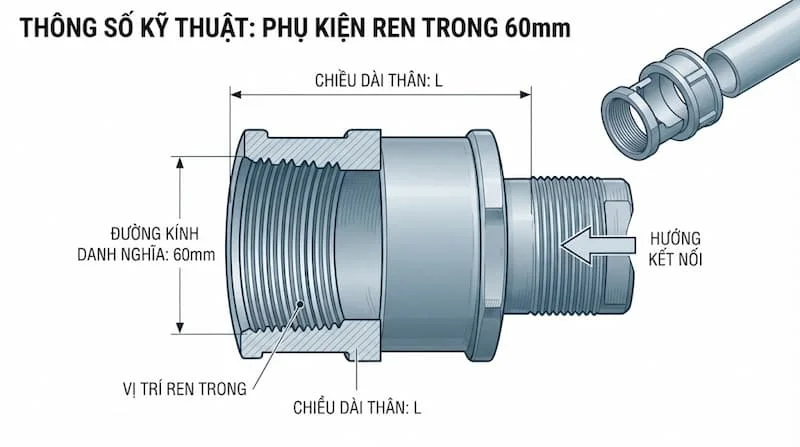

Phân biệt các khái niệm đường kính

Khi cầm trên tay một sản phẩm ren trong phi 60, bạn cần làm rõ các thông số kỹ thuật sau:

• Đường kính danh nghĩa (DN - Nominal Diameter): Con số quy ước để phân loại đường ống. Ví dụ, ống DN50 thường được dân gian gọi là ống phi 60 (do đường kính ngoài thực tế của ống nhựa/ống thép khoảng 60.3 mm).

• Đường kính đỉnh ren và chân ren: Với ren trong, đường kính trong (đo từ đỉnh ren này sang đỉnh ren đối diện) luôn nhỏ hơn đường kính ngoài của đầu ren ngoài tương ứng.

• Bước ren (Pitch): Khoảng cách giữa hai đỉnh ren liên tiếp. Nếu khác bước ren, hai chi tiết sẽ bị kẹt ngay sau 1 - 2 vòng vặn.

• Chiều dài phần ren: Độ sâu của khoang gia công ren, quyết định số vòng ren ăn khớp để đảm bảo khả năng chịu áp suất.

Hướng dẫn cách đo kích thước ren thực tế

Để xác định chính xác quy cách ren trong phi 60 đang sử dụng, bạn có thể thực hiện theo các bước chuyên môn:

1. Dùng thước cặp (Vernier Caliper): Đo đường kính trong lỗ ren (đường kính đỉnh ren). Nếu đo ra kết quả khoảng 56 mm - 58 mm, rất có thể đó là ren 2 inch (DN50) hệ BSP/NPT. Nếu đo ra đúng 60 mm, đó có thể là ren mét M60.

2. Dùng dưỡng đo ren (Thread Pitch Gauge): Đặt lá dưỡng vào các rãnh ren để xác định bước ren (ví dụ 11 TPI - số ren trên inch, hoặc bước ren 1.5 mm, 2.0 mm).

3. Đối chiếu bảng tra tiêu chuẩn: So sánh đường kính trong và bước ren vừa đo được với bảng thông số kỹ thuật của nhà sản xuất để kết luận hệ ren (BSPT, BSPP hay NPT).

Phân Loại ren trong phi 60 Phổ Biến Trên Thị Trường

Dựa vào cấu trúc công trình và môi trường lưu chất, phụ kiện ren trong phi 60 được chia thành nhiều chủng loại:

1. Phân loại theo vật liệu chế tạo

• Ren trong inox (SUS 304, SUS 316): Khả năng chống ăn mòn hóa học vượt trội, chịu nhiệt độ và áp suất cao, bề mặt sáng bóng. Thích hợp cho ngành thực phẩm, dược phẩm, hóa chất và nước thải công nghiệp.

• Ren trong đồng: Kháng khuẩn tự nhiên, độ dẻo tốt, làm kín êm. Thường dùng trong hệ thống nước sạch dân dụng, hơi nóng và khí nén.

• Ren trong thép (Thép mạ kẽm, thép đen): Chịu lực cơ học va đập cực tốt, giá thành hợp lý. Dùng phổ biến trong hệ thống phòng cháy chữa cháy (PCCC), đường ống dẫn dầu.

• Ren trong gang (Gang dẻo): Độ bền cao, giảm rung tốt, chi phí tối ưu cho các đường ống cấp thoát nước đường kính lớn.

• Ren trong nhựa (PVC, PPR, HDPE): Trọng lượng nhẹ, không bị hoen gỉ, giá thành rẻ. Thường dùng cho nước sinh hoạt, tưới tiêu nông nghiệp.

2. Phân loại theo kiểu kết nối

• Ren trong - Ren ngoài: Đầu chuyển đổi hoặc lơ thu.

• Ren trong - Dán ống / Hàn ống: Một đầu ren trong để lắp thiết bị, đầu còn lại dạng trơn để dán keo nhựa hoặc hàn nhiệt/hàn đối đầu.

• Ren trong kết hợp mặt bích: Dùng trong các đoạn chuyển đổi từ hệ thống van bích sang đường ống ren.

3. Phân loại theo môi trường sử dụng

• Môi trường nước sạch và nước sinh hoạt dân dụng.

• Môi trường nước nóng năng lượng mặt trời, lò hơi (nhiệt độ trên 100°C).

• Môi trường khí nén, khí gas đòi hỏi độ kín tuyệt đối.

• Môi trường hóa chất ăn mòn, dung dịch axit, kiềm.

Bảng Thông Số Kỹ Thuật Cần Kiểm Tra Khi Mua ren trong phi 60

Để đảm bảo chọn đúng sản phẩm, kỹ sư cơ điện nên đối chiếu các thông số cơ bản sau:

Ứng Dụng Thực Tế Của Phụ Kiện ren trong phi 60

Kết nối ren trong đóng vai trò là cầu nối linh hoạt tại nhiều vị trí chiến lược trong đường ống:

1. Kết nối van khóa vào đường ống: Hầu hết các loại van công nghiệp kích thước vừa và nhỏ đều sử dụng kết nối ren trong để dễ dàng vặn xiết vào đầu ống ren ngoài.

2. Lắp đặt thiết bị đo lường: Các đồng hồ đo áp suất, đồng hồ đo lưu lượng hoặc cảm biến nhiệt độ thường gắn qua cụm phụ kiện ren trong để thuận tiện tháo lắp hiệu chuẩn.

3. Chuyển đổi linh hoạt giữa các phân đoạn ống: Cho phép nối các đoạn ống từ vật liệu khác nhau (ví dụ: chuyển từ ống thép sang ống nhựa) thông qua các đầu nối chuyển tiếp ren trong.

4. Hệ thống bơm và thiết bị phụ trợ: Đầu hút và đầu xả của máy bơm nước thường đúc sẵn ren trong để kết nối trực tiếp với đường ống cấp xả.

Khi nào nên ưu tiên sử dụng kết nối ren?

Nên chọn phụ kiện ren trong phi 60 khi:

• Hệ thống yêu cầu tính cơ động, cần tháo dỡ bảo trì hoặc thay thế thiết bị định kỳ.

• Không gian thi công hẹp, không thể sử dụng máy hàn công nghiệp hoặc máy thi công mặt bích.

• Thi công các hệ thống đường ống vừa và nhỏ (DN từ 50 trở xuống), nơi mà kết nối ren tối ưu chi phí hơn rất nhiều so với kết nối bích.

Những Sai Lầm Thường Gặp Khi Chọn Mua ren trong phi 60

Tránh ngay 4 sai sót phổ biến dưới đây để không tốn thời gian và tiền bạc:

• Sai lầm 1: Đánh đồng con số "60" với đường kính 60 mm thực tế.

  • Thực tế: Con số 60 thường là cách gọi dân gian cho ống DN50 (phi 60.3 mm), nhưng đường kính lỗ ren trong đo thực tế sẽ chỉ khoảng 56 mm đến 58 mm. Nếu bạn cần tìm đúng ren mét M60, đường kính đỉnh ren lại hoàn toàn khác.

• Sai lầm 2: Lắp lẫn giữa tiêu chuẩn ren BSPT và NPT.

  • Hậu quả: Hai hệ ren này có góc đỉnh ren khác nhau (55° và 60°). Nếu cố tình vặn chặt sẽ gây cháy ren, kẹt ren và rò rỉ nước dù đã quấn rất nhiều băng tan (cao su mỏng).

• Sai lầm 3: Không kiểm tra tình trạng ren đối (mặt ren ngoài).

  • Hậu quả: Đầu ren ngoài bị móp méo, trầy xước hoặc bám cặn bẩn sẽ làm hỏng toàn bộ đường ren trong của phụ kiện mới khi vặn vào.

• Sai lầm 4: Sử dụng vật liệu không tương thích với môi chất.

  • Hậu quả: Dùng phụ kiện ren trong bằng thép mạ kẽm cho môi trường hóa chất ăn mòn hoặc nước biển sẽ khiến mối nối bị thủng rò rỉ chỉ sau thời gian ngắn.

Checklist 6 Bước Lựa Chọn ren trong phi 60 Chuẩn Xác

Hãy áp dụng quy trình 6 bước dưới đây trước khi chốt đơn hàng số lượng lớn cho công trình:

• Bước 1: Xác định đường kính ống chính: Kiểm tra xem đường ống đang thi công là ống thép, ống inox hay ống nhựa phi bao nhiêu (DN50 hay kích thước khác).

• Bước 2: Xác định hệ tiêu chuẩn ren: Tra cứu bản vẽ kỹ thuật hoặc thiết bị đi kèm thuộc tiêu chuẩn BSPT, BSPP hay NPT.

• Bước 3: Đo đạc thực tế (nếu không có bản vẽ): Dùng thước cặp đo đường kính đỉnh ren và dùng dưỡng đo bước ren.

• Bước 4: Chọn vật liệu phụ kiện: Chọn inox 304/316 cho môi trường hóa chất/thực phẩm, chọn đồng/nhựa cho nước sạch, chọn thép cho PCCC và khí nén.

• Bước 5: Kiểm tra áp suất và nhiệt độ: Đảm bảo phụ kiện chịu được áp suất vận hành tối đa của bơm (PN16, PN25...).

• Bước 6: Thử lắp ghép thực tế: Xiết thử phụ kiện ren trong phi 60 với mẫu ren ngoài tại công trường để kiểm tra độ êm và độ kín thít trước khi nghiệm thu.

Các Câu Hỏi Thường Gặp Về ren trong phi 60 (FAQ)

1. ren trong phi 60 là gì?

Trả lời: ren trong phi 60 là cách gọi phổ biến chỉ các loại phụ kiện đầu nối có phần ren gia công bên trong, thường dùng kết nối cho đường ống danh nghĩa DN50 (phi 60 mm) hoặc phụ kiện có quy cách ren xấp xỉ 60 mm tùy theo bảng tiêu chuẩn nhà sản xuất.

2. Ren trong 60 có phải có đường kính đo đúng 60 mm không?

Trả lời: Không nhất thiết. Nếu là ren ống tiêu chuẩn 2 inch (DN50), đường kính lỗ ren trong đo bằng thước cặp chỉ khoảng 56 mm - 58 mm. Bạn cần kiểm tra kỹ bảng tra thông số thay vì chỉ dựa vào thước đo thông thường.

3. Làm sao để làm kín mối nối ren trong 60 khi lắp đặt?

Trả lời: Đối với ren côn (BSPT/NPT), bạn nên quấn thêm băng tan (cao su mỏng) hoặc dùng keo khóa ren chuyên dụng. Đối với ren thẳng (BSPP), bắt buộc phải có thêm gioăng cao su hoặc gioăng PTFE đệm ở mặt đáy.

4. Ren trong 60 có những loại vật liệu nào phổ biến?

Trả lời: Phụ kiện này được sản xuất đa dạng từ inox 304, inox 316, đồng thau, thép mạ kẽm, gang dẻo đến các dòng nhựa kỹ thuật như PVC, PPR, HDPE.

Hướng Đóng Góp Giá Trị & Kết Luận

Nắm vững khái niệm và quy cách kỹ thuật của ren trong 60 là chìa khóa giúp bạn lựa chọn đúng phụ kiện, đảm bảo độ kín khít và an toàn vận hành cho toàn bộ hệ thống đường ống. Đừng bao giờ chủ quan mua phụ kiện chỉ dựa vào tên gọi cảm quan mà bỏ qua bước kiểm tra tiêu chuẩn và kích thước thực tế.

Bạn đang cần tìm mua phụ kiện ren trong 60 chất lượng cao hoặc cần tư vấn quy cách ren chính xác cho công trình? Hãy liên hệ ngay với chúng tôi qua hotline hoặc để lại thông tin để nhận bảng giá ưu đãi cùng sự hỗ trợ kỹ thuật tận tình từ đội ngũ chuyên gia đối với ren trong 60.
