Rắc Co DN50 là gì? Thông số kỹ thuật và Hướng dẫn lựa chọn chi tiết

Trong thiết kế và lắp đặt hệ thống đường ống công nghiệp cũng như dân dụng, việc tạo ra các mối nối linh hoạt, dễ dàng tháo lắp để bảo trì là cực kỳ quan trọng. Nếu không chọn đúng giải pháp, bạn sẽ phải xoay toàn bộ hệ thống ống chỉ để thay thế một chiếc van hoặc máy bơm, gây tốn kém thời gian và chi phí. Lúc này, rắc co DN50 chính là "cứu cánh" kỹ thuật hoàn hảo nhất. Vậy cụ thể rắc co Ø 50 là gì, nó hoạt động ra sao và làm thế nào để lựa chọn đúng chủng loại cho hệ thống của bạn? Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia.

Rắc co Ø 50 là gì? Định nghĩa chuẩn kỹ thuật

Rắc co Ø 50 (trong tiếng Anh thường gọi là Pipe Union DN50) là một loại phụ kiện nối ống có đường kính danh nghĩa (Nominal Diameter) là DN50, tương đương với đường kính ngoài xấp xỉ 60mm (hoặc xấp xỉ 2 inch). Đặc điểm ưu việt nhất của nó là cho phép kết nối hai đoạn ống hoặc nối ống với thiết bị một cách chắc chắn, nhưng lại có thể tháo rời nhanh chóng khi cần thiết mà không cần phải xoay toàn bộ đường ống.

Cấu tạo và Vật liệu

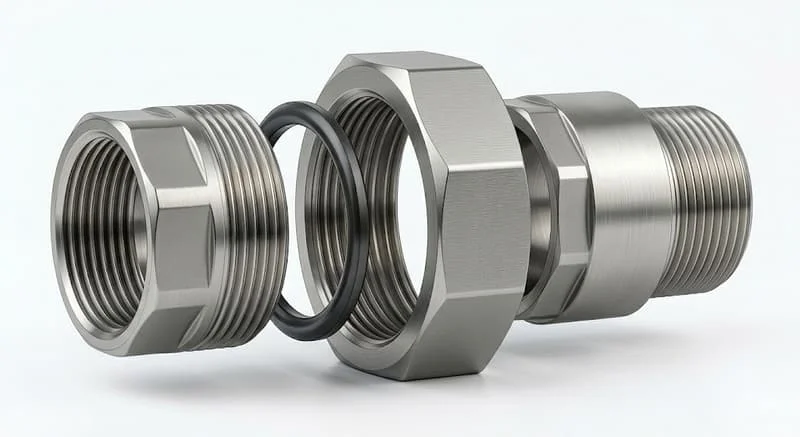

Để thực hiện được chức năng tháo lắp linh hoạt, một chiếc rắc co Ø 50 tiêu chuẩn thường được cấu tạo từ ba phần chính có thể tách rời:

1. Đầu nối (Coupling/Tailpiece): Gồm hai mảnh rắc co, mỗi mảnh được kết nối cố định vào một đầu ống (bằng ren, dán keo hoặc hàn nhiệt).

2. Đai ốc trung tâm (Union Nut): Đây là bộ phận cốt lõi, nằm ở giữa và dùng để siết chặt hai đầu nối lại với nhau.

3. Gioăng làm kín (Gasket - tùy loại): Một vòng đệm (thường bằng cao su EPDM, NBR hoặc Teflon) được đặt giữa hai đầu nối để tạo độ kín tuyệt đối khi siết đai ốc.

Về vật liệu, rắc co Ø 50 rất đa dạng để phù hợp với mọi loại môi chất:

• Đồng: Thường dùng cho hệ thống nước sinh hoạt, chịu nhiệt và chống ăn mòn nhẹ.

• Inox (Vi sinh, 304, 316): Dùng trong môi trường hóa chất, thực phẩm, y tế nhờ khả năng chống gỉ tuyệt vời.

• Thép: Phổ biến trong các hệ thống hơi nóng, dầu khí với khả năng chịu áp lực và nhiệt độ cao.

• Nhựa (PVC, PPR): Giải pháp chi phí thấp cho hệ thống nước lạnh, nước thải hoặc nước nóng dân dụng.

Nguyên lý hoạt động của rắc co Ø 50

Nguyên lý hoạt động của rắc co Ø 50 dựa trên sự kết hợp thông minh giữa kết nối cố định và kết nối tháo rời nhanh.

Cách thức kết nối và làm kín

• Kết nối cố định: Hai đầu nối rắc co được kết nối vĩnh viễn với hai đầu ống bằng các phương pháp phù hợp với vật liệu (ví dụ: vặn ren cho rắc co đồng/thép, dán keo cho rắc co PVC, hàn nhiệt cho rắc co PPR).

• Tạo kín và cố định tháo rời: Khi hai đầu nối đã được lắp vào ống, chúng được áp sát vào nhau. Đai ốc trung tâm được lồng vào và xoay để siết chặt hai đầu nối này lại. Quá trình siết đai ốc sẽ tạo ra lực nén cực lớn nén chặt gioăng làm kín (hoặc nén trực tiếp vào bề mặt ren đối với loại không dùng gioăng) để ngăn chặn hoàn toàn sự rò rỉ của lưu chất.

Tại sao tháo được mà không cần xoay ống?

Đây là điểm khác biệt cốt lõi. Trong một mối nối thông thường, ví dụ nối ren 2 inch trực tiếp, muốn tháo một chiếc van ra, bạn phải vặn chiếc van hoặc vặn đoạn ống, điều này gần như bất khả thi nếu hệ thống đã lắp đặt cố định.

Với rắc co Ø 50, bạn chỉ cần vặn tháo duy nhất chiếc đai ốc trung tâm. Khi đai ốc được nới lỏng, lực nén biến mất, hai đầu nối có thể tách rời nhau một cách dễ dàng, giúp đoạn ống hoặc thiết bị được "giải phóng" mà không cần tác động xoay vào chúng.

Insight: Gioăng làm kín không chỉ chống rò rỉ mà còn đóng vai trò như một bộ phận giảm chấn, hấp thụ các rung động nhẹ của hệ thống, giúp mối nối rắc co bền bỉ hơn theo thời gian.

Phân loại rắc co Ø 50 phổ biến trên thị trường

Việc phân loại rắc co Ø 50 thường dựa trên vật liệu và kiểu kết nối để giúp người dùng dễ dàng lựa chọn đúng sản phẩm cho nhu cầu cụ thể.

Phân loại theo vật liệu

Phân loại theo kiểu kết nối

• Ren trong / Ren ngoài (BSP/NPT): Đây là kiểu kết nối phổ biến nhất cho rắc co kim loại, cho phép lắp đặt nhanh chóng bằng các dụng cụ cầm tay đơn giản.

• Dán keo (PVC): Chỉ dùng cho rắc co nhựa PVC, sử dụng keo dán chuyên dụng để tạo mối nối vĩnh viễn.

• Hàn nhiệt (PPR): Dùng cho rắc co nhựa PPR, sử dụng máy hàn nhiệt để tạo mối nối đồng nhất, có độ bền rất cao.

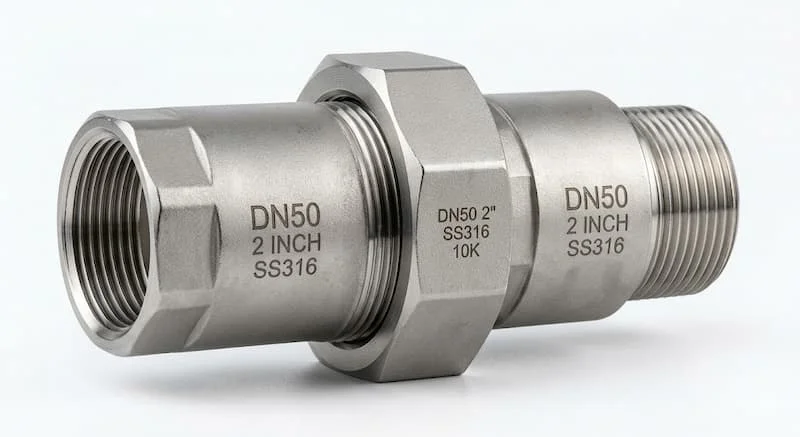

Thông số kỹ thuật rắc co Ø 50

Để đảm bảo rắc co Ø 50 hoạt động an toàn và hiệu quả, bạn cần nắm vững các thông số kỹ thuật cơ bản trước khi mua:

• Đường kính danh nghĩa: DN50, tương đương khoảng 2 inch.

• Đường kính ngoài ống phù hợp: Khoảng 60mm - 60.3mm.

• Áp suất làm việc (Working Pressure): Thông số này rất quan trọng và phụ thuộc lớn vào vật liệu. Ví dụ: Rắc co nhựa thường chịu áp 10-16 bar, rắc co đồng 16 bar, trong khi rắc co thép có thể chịu tới 25 bar hoặc hơn.

• Nhiệt độ chịu được (Temperature Rating): Phụ thuộc vào vật liệu gioăng và thân rắc co. Gioăng EPDM thường chịu nhiệt đến 120°C, nhựa PPR chịu đến 95°C, thép chịu được hàng trăm độ C.

• Loại ren (Thread Type): Phổ biến là ren BSP (hệ mét) và NPT (hệ inch - Mỹ). Bạn phải đảm bảo loại ren của rắc co khớp với ren của ống/van để tránh bị rò rỉ.

Bảng thông số kỹ thuật rắc co Ø 50 tham khảo (Tùy thương hiệu)

So sánh rắc co Ø 50 với các loại nối khác

Để hiểu rõ tại sao rắc co Ø 50 lại được ưa chuộng, hãy cùng so sánh nó với các phương pháp nối phổ biến khác:

Điểm khác biệt: Rắc co Ø 50 cung cấp sự cân bằng hoàn hảo giữa tính linh hoạt tháo lắp, độ kín và chi phí, đặc biệt phù hợp cho các hệ thống đường ống kích thước trung bình và nhỏ cần bảo trì thường xuyên.

Tại sao rắc co Ø 50 dễ bị rò rỉ nếu chọn sai?

Một thực tế đáng lo ngại là có đến 80% lỗi rò rỉ rắc co không phải do chất lượng sản phẩm kém mà là do lỗi chọn sai chủng loại ngay từ đầu.

1. Sai ren (BSP vs NPT): Đây là sai lầm "kinh điển". Ren BSP và NPT có độ dốc và bước ren khác nhau hoàn toàn. Nếu cố tình vặn ren BSP vào NPT, bạn sẽ làm hỏng ren và tạo ra khe hở không thể làm kín, gây rò rỉ chắc chắn.

2. Sai vật liệu: Dùng rắc co thép cho môi trường hóa chất ăn mòn cao sẽ khiến nó bị mục nát, rò rỉ chỉ sau vài tháng.

3. Không dùng gioăng hoặc dùng sai gioăng: Một số loại rắc co cần gioăng để làm kín. Nếu bạn quên lắp hoặc dùng gioăng cao su thường cho hơi nóng, gioăng sẽ bị hỏng, mối nối không thể kín.

4. Siết không đều lực: Siết đai ốc trung tâm quá lỏng không đủ tạo lực nén làm kín, siết quá chặt có thể làm cháy ren hoặc biến dạng gioăng.

Khi nào nên dùng rắc co Ø 50?

Rắc co Ø 50 không phải là giải pháp cho mọi mối nối, nhưng nó cực kỳ hiệu quả trong các trường hợp:

Các hệ thống yêu cầu tháo lắp nhanh

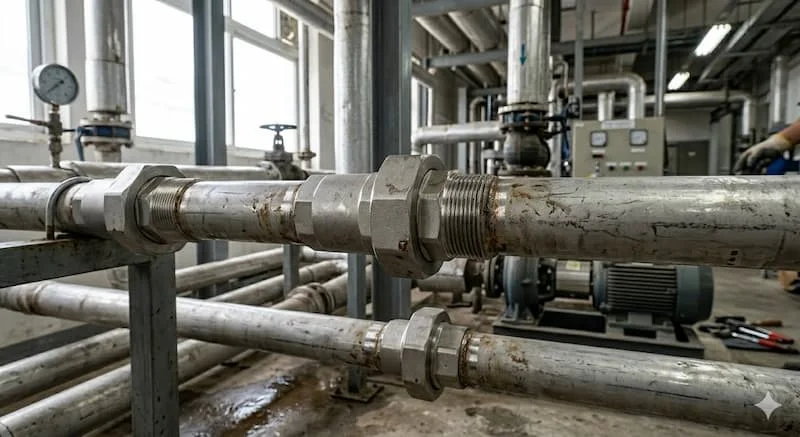

• Hệ thống máy bơm nước: Lắp rắc co ở hai đầu vào/ra của máy bơm giúp bạn tháo bơm để sửa chữa, thay thế chỉ trong vài phút mà không cần tháo cả hệ thống ống.

• Hệ thống HVAC (Điều hòa/Thông gió): Nối các thiết bị chiller, FCU với đường ống, dễ dàng tháo lắp để vệ sinh hoặc bảo trì.

• Hệ thống PCCC: Lắp ở các vị trí nối với đầu phun, tủ chữa cháy, giúp dễ dàng kiểm tra định kỳ.

• Hệ thống nước sinh hoạt dân dụng: Nối đồng hồ nước, bình nóng lạnh để dễ tháo lắp.

Điều kiện cần thiết

• Đường ống DN50 (~60mm).

• Yêu cầu tháo lắp nhanh và linh hoạt: Không cần xoay đường ống cố định.

• Áp suất và nhiệt độ phù hợp: Nằm trong dải thông số kỹ thuật của loại rắc co được chọn.

Sai lầm thường gặp khi sử dụng rắc co

Việc lắp đặt và sử dụng sai cách cũng có thể dẫn đến hậu quả nghiêm trọng:

• Siết quá chặt: Sai lầm này thường gặp khi người dùng cố gắng vặn đai ốc quá sức, làm cháy ren hoặc làm đứt đai ốc, buộc phải thay thế rắc co mới.

• Không dùng hoặc quấn sai băng tan (băng keo non): Với rắc co ren kim loại, băng tan là bắt buộc. Nếu quên hoặc quấn quá ít, mối nối sẽ không kín.

• Dùng sai môi trường: Dùng rắc co nhựa PVC cho hệ thống dẫn xăng dầu sẽ khiến nhựa bị ăn mòn, gây rò rỉ nguy hiểm.

• Lắp lệch trục: Nếu hai đầu ống không thẳng hàng, việc siết đai ốc rắc co sẽ cực kỳ khó khăn và tạo ra ứng suất cục bộ, dễ gây nứt bích rắc co.

Hậu quả của sai lầm

• Rò rỉ môi chất: Gây mất mát tài nguyên, ô nhiễm môi trường và nguy cơ cháy nổ (nếu lưu chất nguy hiểm).

• Giảm tuổi thọ hệ thống: Phải sửa chữa, thay thế rắc co thường xuyên, gây tốn kém.

Cách chọn rắc co Ø 50 đúng chuẩn

Áp dụng checklist dưới đây để luôn chọn được rắc co Ø 50 phù hợp nhất cho dự án:

1. Xác định môi trường môi chất: Nước sạch, hóa chất, hơi nóng, dầu... (Để chọn vật liệu: đồng, inox, thép, nhựa).

2. Chọn vật liệu phù hợp: Inox cho hóa chất, thực phẩm; thép cho hơi nóng áp cao; nhựa cho nước lạnh chi phí thấp.

3. Kiểm tra loại ren: BSP hay NPT? (Phải khớp với ren của ống/van đang dùng).

4. Kiểm tra áp suất hệ thống: Đảm bảo áp suất PN của rắc co lớn hơn áp suất hoạt động tối đa của hệ thống.

5. Kiểm tra nhiệt độ: Gioăng và thân rắc co có chịu được nhiệt độ cao nhất của môi chất không?

6. Chọn thương hiệu uy tín: Đảm bảo rắc co được sản xuất đúng chuẩn, chính xác.

Hướng dẫn lắp đặt rắc co DN50

Quá trình lắp đặt rắc co DN50 ren tiêu chuẩn:

1. Làm sạch ren: Vệ sinh sạch sẽ ren của rắc co và ren của ống, loại bỏ bụi bẩn, dầu mỡ.

2. Quấn băng tan: Quấn băng tan (băng keo non) đúng cách quanh ren ngoài theo chiều kim đồng hồ, siết chặt để băng tan lấp đầy các khe hở ren.

3. Vặn hai mảnh đầu nối vào ống: Vặn cố định hai mảnh rắc co vào hai đầu ống bằng mỏ lết, quấn băng tan đúng kỹ thuật.

4. Siết đai ốc trung tâm: Áp sát hai đầu nối, lồng đai ốc trung tâm vào và siết chặt vừa đủ lực. Không siết quá chặt.

5. Kiểm tra rò rỉ: Sau khi lắp, cấp môi chất và kiểm tra kỹ mối nối xem có bị rò rỉ không.

FAQ (Những câu hỏi thường gặp)

1. Rắc co DN50 tương đương bao nhiêu inch?

Đáp: Rắc co DN50 tương đương với khoảng 2 inch.

2. Rắc co DN50 chịu được áp lực bao nhiêu?

Đáp: Áp suất chịu được tùy thuộc vào vật liệu. Ví dụ: Rắc co nhựa chịu 10-16 bar, đồng 16 bar, inox/thép chịu được 25 bar hoặc hơn.

3. Có thể thay rắc co bằng mặt bích (flange) không?

Đáp: Có, mặt bích cung cấp mối nối tháo lắp nhanh và chịu áp tốt hơn, phù hợp cho hệ thống lớn và áp lực cao. Tuy nhiên, rắc co kinh tế và linh hoạt hơn cho hệ đường ống kích thước trung bình và nhỏ.

4. Nên chọn rắc co inox hay nhựa?

Đáp: Inox cung cấp độ bền, chịu nhiệt và chống ăn mòn tuyệt vời cho các môi trường quan trọng, nhưng chi phí cao. Nhựa là giải pháp chi phí thấp, dễ lắp đặt cho hệ thống nước lạnh dân dụng.

5. Rắc co DN50 có dùng cho nước nóng không?

Đáp: Có, nếu bạn chọn đúng vật liệu. Rắc co nhựa PPR hoặc rắc co inox có thể chịu được nhiệt độ nước nóng sinh hoạt (lên đến 95°C cho PPR và hàng trăm độ C cho inox).

KẾT LUẬN

Rắc co DN50 là một giải pháp nối đường ống cực kỳ linh hoạt và hiệu quả, đặc biệt cho các hệ thống cần tháo lắp nhanh để bảo trì thường xuyên như máy bơm, HVAC, PCCC. Tuy nhiên, chìa khóa để đảm bảo mối nối bền bỉ và không rò rỉ chính là việc chọn đúng chủng loại rắc co phù hợp với vật liệu môi chất, áp suất, nhiệt độ và đặc biệt là chuẩn ren (BSP/NPT). Việc siết đai ốc vừa đủ lực và lắp đặt đúng quy trình là điều bắt buộc. Đừng để một sai lầm nhỏ trong lựa chọn làm ảnh hưởng đến an toàn của toàn bộ hệ thống.

Bạn đang cần tư vấn kỹ thuật chuyên sâu để chọn loại rắc co DN50 tối ưu nhất cho hệ thống của mình? Đừng ngần ngại liên hệ ngay với chúng tôi.
