Flange 6 inch Class 150: Thông số kỹ thuật và Hướng dẫn lựa chọn chi tiết

Trong các hệ thống đường ống công nghiệp hiện đại, việc lựa chọn phụ kiện kết nối chính xác không chỉ quyết định hiệu suất vận hành mà còn là yếu tố sống còn về an toàn. Một trong những linh kiện phổ biến nhất nhưng cũng dễ gây nhầm lẫn nhất chính là mặt bích 6 inch class 150. Bài viết này sẽ phân tích sâu từ định nghĩa, thông số kỹ thuật đến các sai lầm thực tế để giúp bạn có cái nhìn chuẩn xác nhất của một chuyên gia trong ngành.

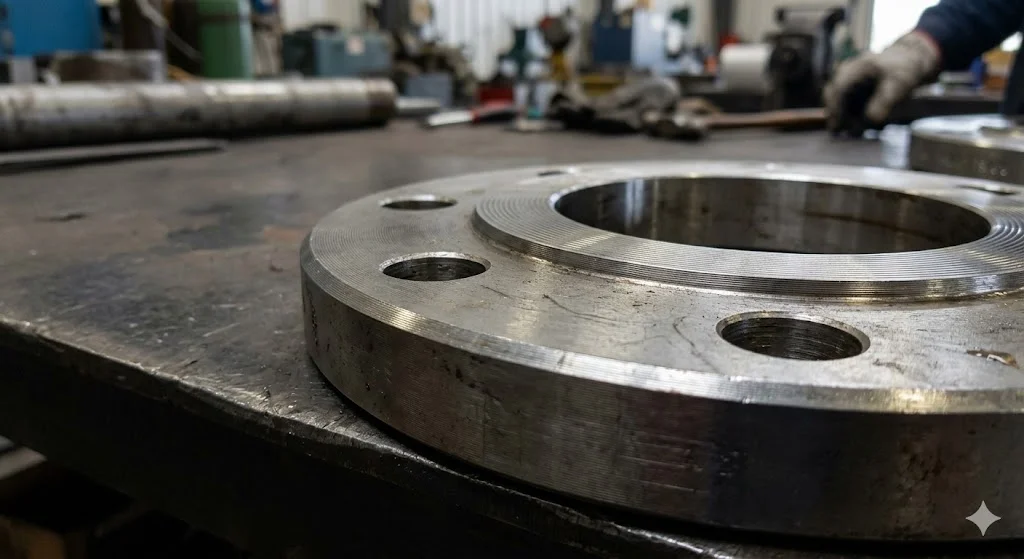

Flange 6 inch class 150 là gì?

Flange 6 inch class 150 là một loại mặt bích có kích thước đường kính danh nghĩa (Nominal Size) là 6 inch (tương đương DN150), được thiết kế và sản xuất theo tiêu chuẩn áp lực Class 150. Đây là bộ phận trung gian dùng để kết nối các đoạn ống, van, bơm hoặc các thiết bị khác trong hệ thống áp suất trung bình và thấp.

Để hiểu rõ hơn về thuật ngữ này, chúng ta cần bóc tách hai thông số cốt lõi:

• "6 inch": Tương đương với kích thước DN150. Thực tế, kích thước này dùng cho đường ống có đường kính ngoài (Outside Diameter - OD) xấp xỉ 168.3 mm.

• "Class 150": Đây là ký hiệu về cấp áp lực (Pressure Rating) theo tiêu chuẩn ANSI/ASME B16.5 của Hoa Kỳ. Một lưu ý cực kỳ quan trọng: Class 150 không phải là áp suất vận hành 150 psi tuyệt đối. Khả năng chịu áp của nó biến thiên dựa trên nhiệt độ môi chất và vật liệu chế tạo.

Về mặt cấu tạo, mặt bích 6 inch class 150 thường được sản xuất từ các vật liệu phổ biến như thép carbon (A105) cho hệ thống dầu khí, inox (304, 316) cho môi trường ăn mòn, hoặc thép mạ kẽm để tối ưu chi phí trong các hệ thống nước sạch.

Nguyên lý hoạt động của flange trong hệ thống đường ống

Về cơ bản, mặt bích 6 inch class 150 hoạt động như một bề mặt kết nối cơ khí có thể tháo rời. Khác với phương pháp hàn trực tiếp khiến hệ thống trở nên cố định, mặt bích cho phép bảo trì, kiểm tra và thay thế linh hoạt các đoạn ống hoặc thiết bị.

Nguyên lý làm kín của hệ thống mặt bích dựa trên sự kết hợp của ba thành phần chính:

1. Mặt bích (Flange): Hai mặt phẳng tiếp xúc.

2. Bulong (Bolts): Phụ kiện tạo lực nén.

3. Gioăng (Gasket): Vật liệu đệm nằm giữa hai mặt bích.

Tại sao cần có gioăng (gasket)? Thực tế, bề mặt kim loại của mặt bích dù được gia công tinh xảo đến đâu vẫn tồn tại những khe hở vi mô. Gasket là vật liệu mềm hơn, khi bị ép dưới lực siết của bulong, nó sẽ biến dạng và điền đầy vào các rãnh li ti này, tạo ra một rào cản ngăn chặn môi chất rò rỉ ra ngoài.

Tại sao phải siết lực đều? Đây là kỹ thuật cốt yếu. Nếu siết bulong không đều (ví dụ siết chặt một bên trước), mặt bích sẽ bị vênh, gây áp lực cục bộ lên gasket. Điều này không chỉ dẫn đến rò rỉ ngay lập tức mà còn có thể làm nứt gãy tai bích dưới áp lực vận hành cao. Kỹ thuật tiêu chuẩn luôn yêu cầu siết theo sơ đồ hình sao để đảm bảo lực nén đồng nhất trên toàn bộ chu vi.

Phân loại mặt bích 6 inch class 150 phổ biến

Việc lựa chọn đúng loại mặt bích dựa trên hình dáng và cách kết nối là yếu tố quyết định độ bền của mối nối. Dưới đây là 5 loại mặt bích 6 inch class 150 phổ biến nhất:

1. Welding Neck Flange (WN) - Mặt bích cổ hàn

• Cấu tạo: Có một cái cổ dài hướng ra ngoài, đường kính cổ bằng với đường kính ống.

• Ưu điểm: Chịu được áp suất cao, rung động mạnh và nhiệt độ khắc nghiệt.

• Khi nào dùng: Sử dụng trong các hệ thống quan trọng như dầu khí, hóa chất hoặc đường ống dẫn hơi áp suất cao.

2. Slip-On Flange (SO) - Mặt bích hàn trượt

• Cấu tạo: Đường kính trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong. Hàn cả mặt trong và mặt ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành rẻ hơn loại WN, không đòi hỏi kỹ thuật cắt ống quá chính xác.

• Khi nào dùng: Các hệ thống áp suất thấp, ít rung động.

3. Blind Flange (BL) - Mặt bích mù

• Cấu tạo: Là một đĩa đặc, không có lỗ ở giữa.

• Ưu điểm: Khả năng chịu áp tốt nhất vì không có dòng chảy đi qua tâm.

• Khi nào dùng: Dùng để bịt đầu ống hoặc dùng làm nắp đậy các lỗ chờ để mở rộng hệ thống sau này.

4. Socket Weld Flange (SW) - Mặt bích hàn bọc đúc

• Cấu tạo: Có một khấc (step) bên trong lỗ bích để ống tựa vào.

• Nhược điểm: Dễ tạo ra các điểm đọng môi chất gây ăn mòn tại kẽ hở giữa ống và mặt bích.

• Khi nào dùng: Thường dùng cho đường ống kích thước nhỏ dưới DN50, nhưng vẫn có phiên bản cho 6 inch trong một số hệ thống đặc thù.

5. Threaded Flange (Mặt bích ren)

• Cấu tạo: Kết nối bằng ren thay vì hàn.

• Ưu điểm: Lắp đặt cực nhanh, an toàn trong môi trường dễ cháy nổ (vì không dùng lửa hàn).

• Khi nào dùng: Hệ thống nước sạch, khí nén áp thấp hoặc nơi cấm lửa hoàn toàn.

Thông số kỹ thuật mặt bích 6 inch class 150

Để đảm bảo lắp đặt chính xác, kỹ sư cần nắm vững bảng thông số kích thước tiêu chuẩn theo ASME B16.5. Dưới đây là các thông số định danh cho mặt bích 6 inch class 150:

Lưu ý: Thông số độ dày và chiều dài cổ có thể thay đổi nhẹ tùy theo loại mặt bích (WN, SO hay BL), nhưng kích thước PCD và số lỗ bulong là cố định để đảm bảo các loại bích Class 150 cùng size luôn lắp vừa với nhau.

Class 150 chịu áp lực bao nhiêu? (Phân tích áp suất - nhiệt độ)

Một sai lầm "kinh điển" của nhiều người mới vào nghề là mặc định Class 150 chịu tối đa 150 psi. Thực tế, khả năng chịu áp lực của flange 6 inch class 150 phụ thuộc mật thiết vào nhiệt độ vận hành.

Theo biểu đồ Pressure-Temperature Ratings trong tiêu chuẩn ANSI B16.5:

• Ở nhiệt độ môi trường (từ -29°C đến 38°C), một mặt bích thép carbon Class 150 có thể chịu được áp suất lên tới 285 psi (~19.6 bar).

• Tuy nhiên, khi nhiệt độ tăng lên 300°C, khả năng chịu áp của nó giảm mạnh xuống chỉ còn khoảng 140 psi (~9.6 bar).

Tại sao nhiệt độ lại ảnh hưởng? Khi kim loại nóng lên, cấu trúc phân tử giãn nở làm giảm độ bền kéo và độ cứng, khiến mặt bích dễ bị biến dạng dưới áp lực bên trong.

So sánh nhanh:

• Class 150: Thiết kế mỏng, nhẹ, dùng cho nước, khí, HVAC.

• Class 300: Chịu được khoảng 50 bar ở nhiệt độ thường, số lỗ bulong thường là 12 lỗ (đối với size 6 inch), dày hơn và nặng hơn nhiều.

• Class 600: Dùng cho các môi trường cực kỳ khắc nghiệt như hơi nóng quá nhiệt (Superheated steam).

So sánh flange 6 inch class 150 với các tiêu chuẩn khác

Trong thị trường Việt Nam, bạn sẽ bắt gặp 3 hệ tiêu chuẩn chính: ANSI (Mỹ), JIS (Nhật), và DIN (Đức/Châu Âu). Việc lắp chéo các tiêu chuẩn này là một thảm họa kỹ thuật.

1. ANSI (Class 150): 8 lỗ bulong, PCD 241.3 mm.

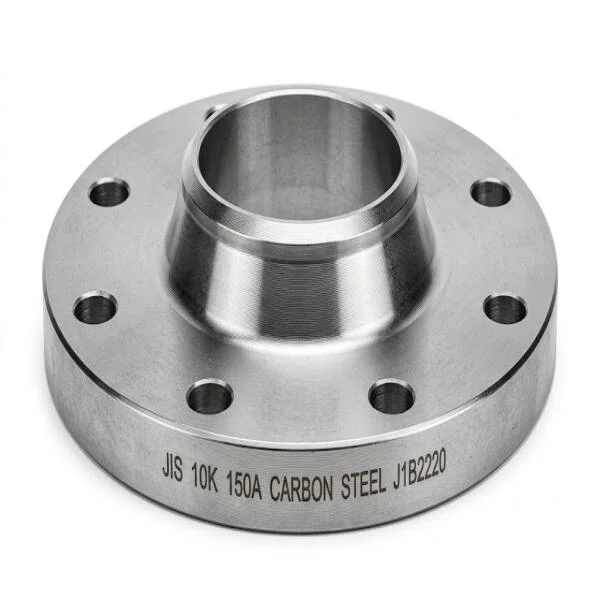

2. JIS (10K): 8 lỗ bulong, nhưng PCD là 240 mm.

3. DIN (PN16): 8 lỗ bulong, PCD 240 mm.

Cảnh báo: Dù số lỗ có thể giống nhau, nhưng chỉ lệch vài milimet ở khoảng cách tâm lỗ (PCD) cũng khiến việc xỏ bulong trở nên bất khả thi. Tuyệt đối không lắp chéo tiêu chuẩn vì điều này làm mất tính đồng nhất của mối nối, dễ gây rò rỉ và mất quyền lợi bảo hành thiết bị.

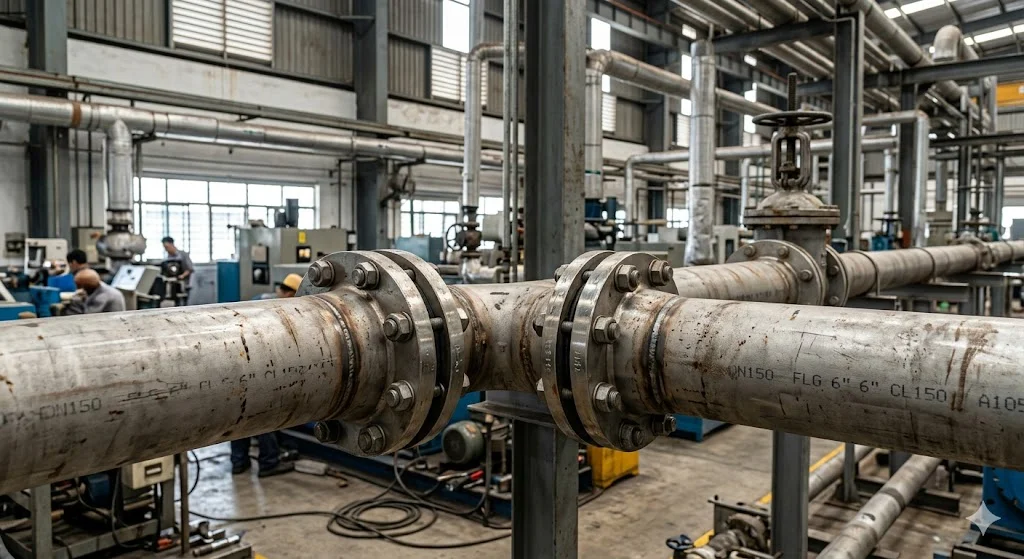

Ứng dụng thực tế: Khi nào nên dùng flange 6 inch class 150?

Nhờ sự cân bằng giữa chi phí và khả năng chịu tải, loại mặt bích này là "vua" trong các hệ thống hạ tầng:

• Hệ thống cấp thoát nước: Các đường ống trục chính DN150 trong tòa nhà hoặc nhà máy xử lý nước.

• Hệ thống HVAC (Chiller): Kết nối cụm bơm và máy làm lạnh nước trong điều hòa trung tâm.

• PCCC: Đường ống dẫn nước cứu hỏa trong các khu công nghiệp.

• Dầu khí & Hóa chất nhẹ: Các tuyến ống dẫn lưu chất ở áp suất thấp và nhiệt độ không quá cao.

Điều kiện sử dụng tối ưu: Áp suất làm việc thường xuyên dưới 15 bar và môi trường không có các cú sốc thủy lực (búa nước) quá mạnh.

Những sai lầm thường gặp khi chọn flange

Việc thiếu kinh nghiệm trong khâu lựa chọn có thể dẫn đến hậu quả khôn lường:

1. Nhầm Class là giá trị PSI cố định: Như đã phân tích, điều này dẫn đến việc chọn thiếu cấp áp lực khi vận hành ở nhiệt độ cao.

2. Chọn sai vật liệu: Dùng mặt bích thép carbon cho nước biển hoặc hóa chất sẽ khiến hệ thống bị ăn mòn, gây nổ đường ống chỉ sau vài tháng.

3. Bỏ qua bước kiểm tra độ phẳng: Mặt bích cũ tái sử dụng hoặc hàng kém chất lượng bị cong vênh sẽ không bao giờ làm kín được, dù bạn có siết bulong mạnh đến đâu.

4. Siết bulong sai lực: Siết quá lỏng gây rò rỉ; siết quá chặt (vượt giới hạn đàn hồi) làm cháy ren bulong hoặc nứt mặt bích.

Hậu quả: Rò rỉ môi chất gây lãng phí, cháy nổ, gây ô nhiễm môi trường và tiêu tốn hàng trăm triệu đồng chi phí dừng máy để sửa chữa.

Hướng dẫn Cách chọn flange 6 inch class 150 đúng chuẩn

Để đảm bảo mua đúng loại thiết bị, hãy áp dụng checklist dưới đây:

• Xác định áp suất và nhiệt độ: Luôn lấy giá trị cao nhất trong sơ đồ vận hành.

• Xác định tiêu chuẩn: Hệ thống của bạn đang theo chuẩn ANSI hay JIS?

• Chọn loại kết nối: Bạn cần hàn (SO, WN) hay lắp ren cho tiện bảo trì?

• Vật liệu: Cần Inox 304/316 cho thực phẩm/hóa chất hay thép A105 cho dầu?

• Kiểm tra chứng chỉ: Đảm bảo hàng có đầy đủ CO/CQ (Chứng chỉ xuất xứ/chất lượng).

Lưu ý khi lắp đặt flange để đảm bảo độ kín 100%

Lắp đặt là bước cuối cùng nhưng cực kỳ quan trọng:

• Dùng gasket phù hợp: Đừng dùng gioăng cao su cho hơi nóng, hãy dùng gioăng chì (graphite) hoặc gioăng không amiăng.

• Quy tắc hình sao: Luôn siết bulong theo cặp đối diện để lực nén trải đều.

• Không tái sử dụng gasket cũ: Gasket đã qua sử dụng đã bị biến dạng và mất tính đàn hồi.

• Sử dụng khóa lực (Torque Wrench): Để đảm bảo tất cả bulong đều được siết cùng một giá trị lực theo yêu cầu của nhà sản xuất.

FAQ (Câu hỏi thường gặp)

1. Flange 6 inch class 150 chịu được bao nhiêu bar?

Ở nhiệt độ thường, nó chịu được khoảng 19.6 bar. Tuy nhiên, nếu nhiệt độ lên tới 200°C, nó chỉ còn chịu được khoảng 13-14 bar.

2. Class 150 có phải là 150 PSI không?

Không. Class 150 là một phân cấp áp lực. Giá trị áp suất thực tế phụ thuộc vào vật liệu và nhiệt độ (thường cao hơn 150 psi ở nhiệt độ thường).

3. Có thể thay flange class 150 bằng class 300 không?

Về mặt chịu lực thì có thể, nhưng về mặt hình học thì không. Class 300 dày hơn và có lỗ bulong khác hoàn toàn, bạn sẽ không thể lắp khớp với bích Class 150 hiện có.

4. Flange 6 inch tương đương DN bao nhiêu?

Tương đương với DN150 trong hệ mét.

5. Nên dùng flange inox hay thép carbon?

Nếu dùng cho nước sạch, dầu hoặc khí thông thường, thép carbon là đủ để tiết kiệm chi phí. Nếu môi chất là hóa chất, nước muối hoặc yêu cầu vệ sinh thực phẩm, hãy chọn Inox.

Kết luận

Flange 6 inch class 150 là giải pháp kết nối đường ống tiêu chuẩn, tin cậy và linh hoạt cho hầu hết các ứng dụng công nghiệp hiện nay. Tuy nhiên, việc hiểu đúng về mối liên hệ giữa áp suất - nhiệt độ và tuân thủ các quy tắc lắp đặt là điều bắt buộc để tránh những rủi ro kỹ thuật đáng tiếc.
