JIS Flange 10K là gì? Thông số kỹ thuật và Hướng dẫn lựa chọn từ Chuyên gia

Trong lĩnh vực cơ khí và xây dựng hệ thống đường ống, việc lựa chọn đúng tiêu chuẩn mặt bích là yếu tố sống còn quyết định đến độ bền và tính an toàn của toàn bộ công trình. Một trong những cái tên phổ biến nhất mà bất kỳ kỹ sư nào cũng phải nằm lòng chính là JIS flange 10K. Vậy thực chất tiêu chuẩn này có đặc điểm gì nổi bật và tại sao nó lại trở thành "lựa chọn quốc dân" trong các dự án công nghiệp tại Việt Nam? Hãy cùng phân tích chuyên sâu ngay dưới đây.

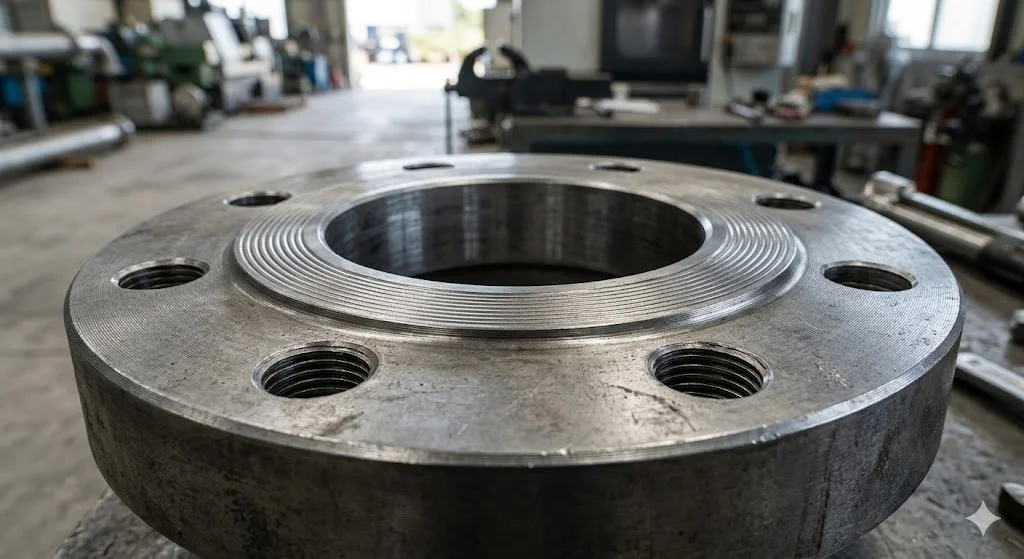

JIS Flange 10K là gì? Định nghĩa chuẩn kỹ thuật

Mặt bích JIS 10K là loại mặt bích được sản xuất và kiểm định dựa trên bộ tiêu chuẩn công nghiệp Nhật Bản (JIS - Japanese Industrial Standards). Ký hiệu "10K" đại diện cho cấp áp lực làm việc định mức của mặt bích, cho thấy khả năng chịu tải áp suất trong điều kiện vận hành tiêu chuẩn.

Để hiểu rõ hơn, chúng ta cần bóc tách các thành phần cấu tạo nên khái niệm này:

• JIS (Japanese Industrial Standards): Đây là bộ tiêu chuẩn khắt khe bậc nhất châu Á, đảm bảo tính đồng nhất về kích thước, vật liệu và chất lượng sản xuất.

• 10K: Con số này biểu thị mức áp suất làm việc định mức xấp xỉ 10 kgf/cm² (tương đương khoảng 10 bar hoặc 1.0 MPa). Tuy nhiên, đây không phải là giá trị chịu tải tối đa tuyệt đối mà nó còn phụ thuộc vào nhiệt độ môi chất.

• Dải kích thước: Tiêu chuẩn JIS 10K bao phủ dải đường kính danh nghĩa cực rộng, từ các hệ thống nhỏ DN15 cho đến các đường ống tổng lên tới DN600 hoặc lớn hơn.

• Vật liệu chế tạo: Tùy vào môi trường lưu chất, mặt bích JIS 10K thường được đúc hoặc gia công từ thép carbon (SS400, S20C), Inox (SUS304, SUS316) hoặc gang (FC200).

Nguyên lý hoạt động của mặt bích JIS trong hệ thống đường ống

Về cơ bản, mặt bích JIS 10K hoạt động như một khớp nối cơ khí cho phép tháo lắp linh hoạt giữa các đoạn ống, van hoặc thiết bị ngoại vi (bơm, bồn chứa). Để tạo thành một mối nối hoàn chỉnh, hệ thống cần sự kết hợp chặt chẽ của ba thành phần: Mặt bích (Flange), Bulong (Bolts) và Gioăng làm kín (Gasket).

Cơ chế tạo kín của mặt bích dựa trên việc chuyển hóa lực siết từ bulong thành áp lực nén lên bề mặt gasket:

1. Lực siết bulong: Khi chúng ta vặn chặt bulong, hai mặt bích sẽ ép sát vào nhau.

2. Biến dạng gasket: Gioăng làm kín (thường bằng cao su, PTFE hoặc chì) nằm giữa hai mặt bích sẽ bị nén lại, điền đầy các khe hở li ti trên bề mặt cơ khí, ngăn không cho lưu chất rò rỉ ra ngoài.

Vì sao cần siết đều lực? Đây là kỹ thuật cốt lõi trong lắp đặt. Nếu lực siết không đều, mặt bích có thể bị vênh, khiến áp lực nén lên gasket không đồng nhất, dẫn đến hiện tượng rò rỉ "ngoại tử" ngay cả khi áp suất hệ thống chưa đạt mức 10 bar. Chuyên gia luôn khuyến cáo siết theo sơ đồ hình sao để đảm bảo độ cân bằng tuyệt đối.

Phân loại mặt bích JIS 10K phổ biến nhất hiện nay

Tùy vào phương thức kết nối với ống và mục đích sử dụng, mặt bích tiêu chuẩn JIS 10K được chia thành các loại chính sau:

1. Slip-On Flange (Mặt bích hàn trượt - SO)

Đây là loại mặt bích có lỗ trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong.

• Cấu tạo: Thân phẳng, hàn cả mặt trong và mặt ngoài để cố định ống.

• Ưu điểm: Dễ lắp đặt, giá thành rẻ, không đòi hỏi kỹ thuật cắt ống quá chính xác.

• Ứng dụng: Dùng trong hệ thống áp suất thấp, các đường ống dẫn nước dân dụng.

2. Welding Neck Flange (Mặt bích cổ hàn - WN)

• Cấu tạo: Có phần cổ dài để hàn đối đầu trực tiếp với ống.

• Ưu điểm: Khả năng chịu rung động và áp suất cực tốt nhờ sự chuyển đổi ứng suất từ cổ bích sang ống.

• Ứng dụng: Các hệ thống hóa chất hoặc đường ống chịu áp lực biến đổi liên tục.

3. Blind Flange (Mặt bích mù - BL)

• Cấu tạo: Là một đĩa tròn đặc, không có lỗ ở giữa.

• Ưu điểm: Ngắt dòng hoàn toàn tại các đầu ống chờ.

• Ứng dụng: Dùng để chặn dòng chảy hoặc bịt kín các lỗ chờ để mở rộng hệ thống sau này.

4. Threaded Flange (Mặt bích ren)

• Cấu tạo: Kết nối với ống bằng các bước ren tiêu chuẩn bên trong lỗ bích.

• Ưu điểm: Không cần hàn, an toàn trong các môi trường dễ cháy nổ.

• Ứng dụng: Hệ thống khí nén hoặc các vị trí khó thi công bằng lửa hàn.

Thông số kỹ thuật mặt bích JIS 10K (Bảng tra DN50 - DN300)

Việc nắm vững các thông số kỹ thuật như đường kính ngoài (OD), tâm lỗ (PCD) và độ dày là chìa khóa để tránh mua sai hàng. Dưới đây là bảng thông số cơ bản cho các kích thước phổ biến:

JIS 10K chịu áp lực bao nhiêu? Giải mã mối quan hệ Áp suất - Nhiệt độ

Một sai lầm phổ biến là mặc định mặt bích JIS 10K sẽ chịu được 10 bar trong mọi hoàn cảnh. Thực tế, khả năng chịu lực của thép giảm dần khi nhiệt độ tăng cao.

• Ở nhiệt độ thường (dưới 120°C): Mặt bích có thể chịu tải ổn định ở mức 10 bar (1.0 MPa).

• Ở nhiệt độ cao (trên 200°C): Áp suất làm việc an toàn có thể giảm xuống còn 7 - 8 bar.

Trong hệ tiêu chuẩn Nhật Bản, chúng ta thường thấy các cấp áp lực phổ biến như 5K (5 bar), 10K (10 bar) và 16K (16 bar). Trong đó, 10K được coi là "điểm ngọt" về kinh tế và kỹ thuật, phù hợp với đại đa số các ứng dụng từ tòa nhà cao tầng đến nhà máy sản xuất nhẹ.

So sánh mặt bích JIS 10K với ANSI Flange (Tiêu chuẩn Mỹ)

Nhiều khách hàng thường thắc mắc liệu có thể lắp lẫn mặt bích JIS với mặt bích ANSI hay không? Câu trả lời là KHÔNG.

• Kích thước tâm lỗ (PCD): Ngay cả khi có cùng số lỗ bulong, khoảng cách tâm lỗ của JIS và ANSI (chuẩn ASME) luôn có sự sai lệch vài milimet.

• Kích thước bulong: JIS sử dụng hệ mét (M16, M20...), trong khi ANSI sử dụng hệ inch (5/8", 3/4"...).

• Độ dày: Mặt bích ANSI thường dày và nặng hơn so với JIS ở cùng cấp áp suất tương đương.

Cảnh báo: Việc cố tình lắp lẫn hoặc gia công lại lỗ bulong để lắp vừa sẽ phá hủy cấu trúc chịu lực của mặt bích, gây nguy hiểm cực lớn cho hệ thống.

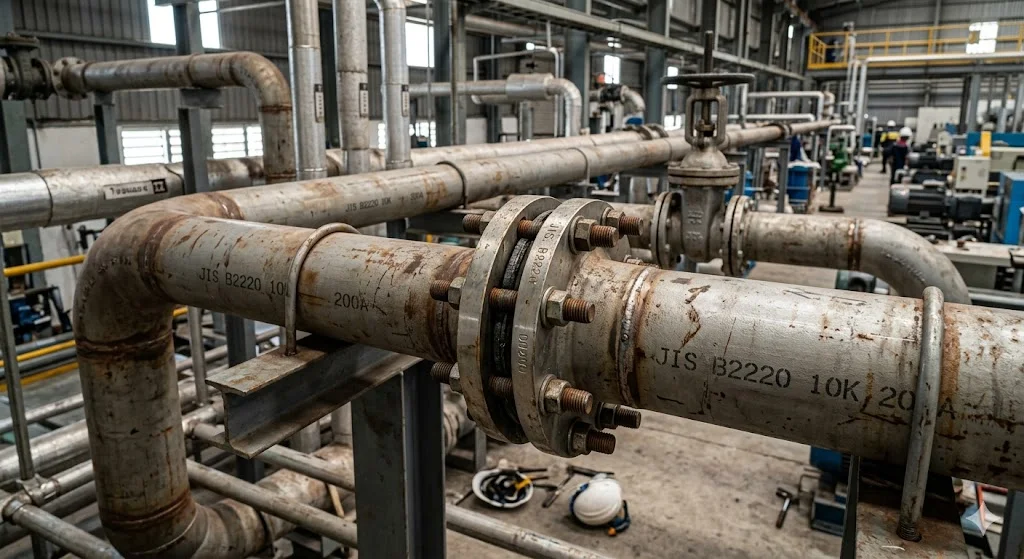

Ứng dụng thực tế: Khi nào nên dùng mặt bích JIS 10K?

Nhờ tính phổ biến và khả năng chịu tải trung bình tốt, jis flange 10k xuất hiện trong hầu hết các lĩnh vực:

• Hệ thống xử lý nước: Cấp thoát nước đô thị, nhà máy xử lý nước thải.

• Hệ thống HVAC: Đường ống chiller, điều hòa trung tâm trong các tòa nhà.

• Hệ thống PCCC: Kết nối bơm chữa cháy, các họng chờ cứu hỏa.

• Công nghiệp thực phẩm: Sử dụng mặt bích Inox JIS 10K cho các đường ống dẫn sữa, nước giải khát.

Điều kiện vận hành lý tưởng: Áp suất làm việc liên tục quanh mức 7-9 bar và nhiệt độ môi chất không vượt quá 150°C.

Sai lầm thường gặp khi chọn JIS Flange 10K và hậu quả

Trong quá trình tư vấn, chúng tôi nhận thấy khách hàng thường mắc phải các lỗi sau:

1. Nhầm lẫn tiêu chuẩn: Mua mặt bích JIS để lắp vào van tiêu chuẩn ANSI. Hậu quả là không thể xỏ bulong, buộc phải mua lại toàn bộ, gây lãng phí ngân sách và chậm tiến độ.

2. Chọn sai vật liệu: Dùng mặt bích thép carbon cho môi trường nước biển hoặc hóa chất ăn mòn cao. Hậu quả là mặt bích bị mục nát, rò rỉ sau vài tháng sử dụng.

3. Quên tính độ dày gasket: Khi lắp đặt các hệ thống lớn, việc không tính toán độ dày gioăng phù hợp có thể làm sai lệch chiều dài tổng thể của đường ống.

Cách chọn JIS Flange 10K đúng chuẩn

Để đảm bảo chọn mua đúng sản phẩm, hãy tuân thủ checklist sau:

• Xác định áp suất: Áp suất tối đa của hệ thống là bao nhiêu? (Nếu > 10 bar, phải dùng 16K hoặc 20K).

• Xác định nhiệt độ: Nhiệt độ môi chất có vượt quá giới hạn chịu đựng của vật liệu không?

• Xác định tiêu chuẩn: Đảm bảo toàn bộ van và thiết bị trên tuyến ống đều dùng chuẩn JIS.

• Chọn loại kết nối: Hàn trượt (SO) cho nước lạnh, hàn cổ (WN) cho hệ thống chịu áp lực cao.

• Chọn vật liệu: Inox cho môi trường sạch/ăn mòn; Thép cho dầu khí/nước sạch.

Lưu ý sống còn khi lắp đặt mặt bích JIS

1. Làm sạch bề mặt: Trước khi đặt gasket, hãy đảm bảo hai mặt bích không có vết xước hoặc bám bẩn.

2. Siết bulong theo hình sao: Luôn siết các cặp bulong đối diện nhau để mặt bích tiến vào đều.

3. Kiểm tra độ kín: Sau khi lắp đặt, cần tiến hành thử áp (Hydrotest) để phát hiện các điểm rò rỉ nhỏ nhất trước khi đi vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về JIS Flange 10K

1. JIS flange 10K chịu được bao nhiêu bar?

Đáp: Trong điều kiện nhiệt độ thường, mặt bích chịu được khoảng 10 bar (10 kgf/cm²).

2. JIS 10K có tương đương với ANSI Class 150 không?

Đáp: Về khả năng chịu áp thì gần tương đương (Class 150 chịu khoảng 19 bar ở nhiệt độ thường), nhưng kích thước lỗ bulong hoàn toàn khác nhau, không thể lắp lẫn.

3. Có thể thay thế JIS 10K bằng 16K không?

Đáp: Có thể. Mặt bích 16K có khả năng chịu áp tốt hơn, tuy nhiên chi phí sẽ cao hơn và bạn cần kiểm tra xem PCD của 16K có khớp với 10K ở kích thước đó không (thông thường là khác nhau ở các size lớn).

4. Nên chọn Inox hay thép carbon cho hệ thống PCCC?

Đáp: Thông thường hệ thống PCCC dùng thép carbon mạ kẽm để tối ưu chi phí mà vẫn đảm bảo độ bền.

Kết luận

JIS flange 10K là một tiêu chuẩn mặt bích linh hoạt, đáng tin cậy và cực kỳ phổ biến. Việc hiểu rõ thông số kỹ thuật cũng như cách thức vận hành của loại phụ kiện này không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn đảm bảo an toàn tuyệt đối cho hệ thống đường ống.

Nếu bạn đang băn khoăn về thông số kỹ thuật cụ thể hoặc cần một giải pháp vật liệu tối ưu cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ kỹ sư của chúng tôi để nhận báo giá nhanh JIS Flange 10K
