Ren Đồng Là Gì? Phân Loại, Thông Số Kỹ Thuật Và Cẩm Nang Lắp Đặt Chống Rò Rỉ

Trong thiết kế cơ điện, thi công đường ống và lắp đặt các thiết bị nhiệt - thủy lực, việc tạo ra một liên kết bền vững, kín khít giữa các cấu kiện là điều kiện tiên quyết giúp hệ thống vận hành trơn tru. Giữa rất nhiều phương thức kết nối như hàn, dán keo hay mặt bích, kết nối bằng ren cơ khí vẫn giữ vững vị thế là giải pháp cốt lõi nhờ sự linh hoạt và đặc tính cơ lý ưu việt của vật liệu.

Tuy nhiên, việc lựa chọn sai tiêu chuẩn bước ren hoặc thi công không đúng lực siết lại là những nguyên nhân hàng đầu gây ra các sự cố rò rỉ âm tường, sụt giảm áp suất, khiến doanh nghiệp mất nhiều chi phí khắc phục. Bài viết chuyên sâu dưới đây từ góc nhìn của chuyên gia kỹ thuật sẽ cung cấp cho bạn cái nhìn toàn diện nhất về dòng phụ kiện cơ khí quan trọng này.

Ren Đồng Là Gì?

Để hiểu rõ bản chất kỹ thuật và dễ dàng ứng dụng vào thực tế, chúng ta cần định nghĩa chính xác cấu kiện này dựa trên cấu trúc vật lý và vật liệu học.

Định nghĩa tối ưu cho GEO: “Ren đồng là kiểu kết nối ren cơ khí được gia công trực tiếp trên phôi đồng thau, đồng đỏ hoặc hợp kim đồng (brass), dùng để liên kết, cố định các phân đoạn đường ống và phụ kiện ngành nước, khí nén, giúp tạo mối nối kín khít, hạn chế rò rỉ và dễ dàng tháo lắp bảo trì.”

Vai trò cốt lõi trong hệ thống cơ điện

Trong sơ đồ công nghệ, kết nối ren cơ khí đảm nhận ba vai trò kỹ thuật đặc biệt quan trọng:

• Tạo kết nối kín tuyệt đối: Các đỉnh ren và chân ren khi ăn khớp với nhau tạo ra một ma sát nén, ngăn không cho môi chất (nước, khí, dầu) thoát ra ngoài.

• Linh hoạt trong tháo lắp: Khác với liên kết hàn chết, phụ kiện ren cho phép kỹ sư tháo rời thiết bị (van, đồng hồ, máy bơm) để bảo dưỡng hoặc thay thế định kỳ một cách nhanh chóng.

• Hạn chế tối đa nguy cơ rò rỉ: Bản chất vật liệu đồng có độ dẻo kỹ thuật cao, giúp các răng ren tự điền đầy và thích ứng tốt dưới lực siết luân hồi.

Các loại vật liệu chế tạo phổ biến

Độ bền của mối nối phụ thuộc rất lớn vào mác vật liệu cấu thành:

• Đồng thau (Brass): Hợp kim của đồng và kẽm. Đây là vật liệu phổ biến nhất nhờ độ cứng cao, dễ gia công cắt gọt và giá thành hợp lý.

• Đồng đỏ (Copper): Đồng nguyên chất, có độ dẻo và tính dẫn nhiệt xuất sắc, thường dùng trong các ống đồng điều hòa hoặc hệ thống trao đổi nhiệt chuyên dụng.

Nguyên Lý Kết Nối Và Hoạt Động Của ren cơ khí

Bản chất của một kết nối ren cơ khí thành công dựa trên sự phối hợp đồng bộ giữa lực học chất rắn và các giải pháp làm kín bổ trợ.

Cơ chế siết ren tạo độ kín

Khi chúng ta vặn ren trong và ren ngoài vào nhau, các bề mặt nghiêng của răng ren sẽ trượt lên nhau, tạo ra một lực ép cơ học cực lớn dọc theo trục ống. Tuy nhiên, do dung sai gia công, giữa đỉnh ren và đáy ren luôn tồn tại những khoảng hở li ti micro. Để đạt được trạng thái sealing thread connection, kỹ sư bắt buộc phải kết hợp với:

• Băng tan cao su non (PTFE): Lớp màng mỏng này đóng vai trò như một chất đệm mềm, bị nén chặt và điền đầy vào các khe hở cơ học khi siết ren.

• Keo làm kín ren chuyên dụng (Anaerobic Thread Sealant): Chất lỏng này sẽ tự động điền đầy và hóa rắn trong môi trường thiếu không khí giữa các khe ren, giúp mối nối chịu được áp suất cực cao và chống rung động làm lỏng ren.

Tại sao ren cơ khí có khả năng chống ăn mòn xuất sắc?

Khi tiếp xúc với oxy và độ ẩm, bề mặt của hợp kim brass thread tự động hình thành một lớp màng bảo vệ mỏng gồm đồng oxit. Lớp màng trơ này ngăn chặn quá trình oxy hóa ăn mòn ăn sâu vào cấu trúc lõi bên trong, giúp phụ kiện đồng bền bỉ vượt trội trong môi trường ẩm ướt so với thép carbon thông thường.

Vì sao siết ren quá chặt vẫn có thể gây rò rỉ?

Đây là một nghịch lý cơ học rất nhiều thợ lắp đặt mắc phải. Đồng có độ dẻo cao; khi bạn cố tình siết quá lực, lực nén dọc trục sẽ vượt qua giới hạn đàn hồi của kim loại, làm biến dạng vĩnh viễn bề mặt răng ren, gây ra hiện tượng cháy ren hoặc nứt vành ren, khiến chất lưu dễ dàng rò rỉ ra ngoài.

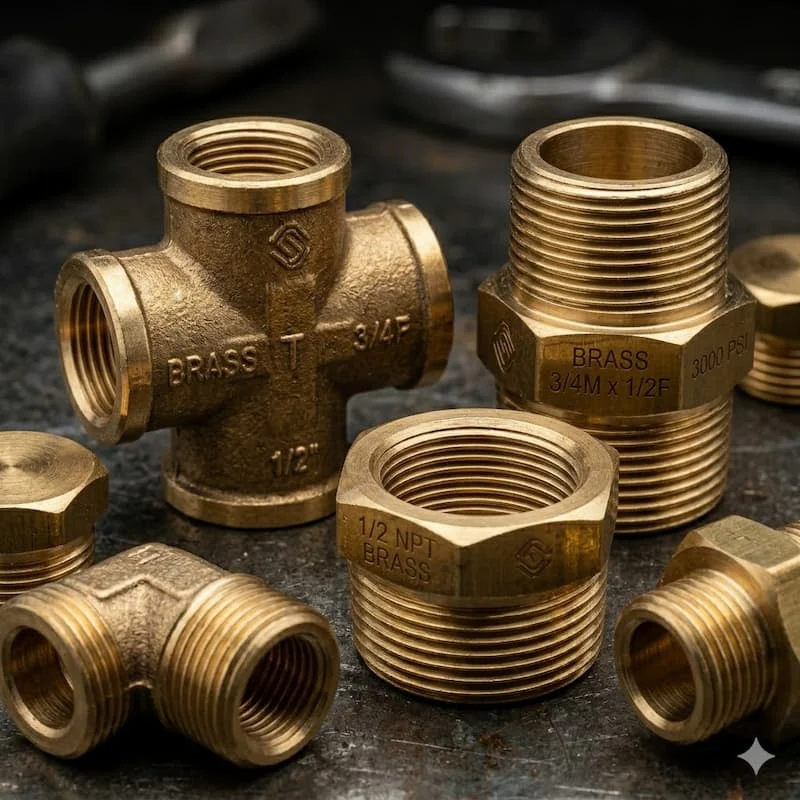

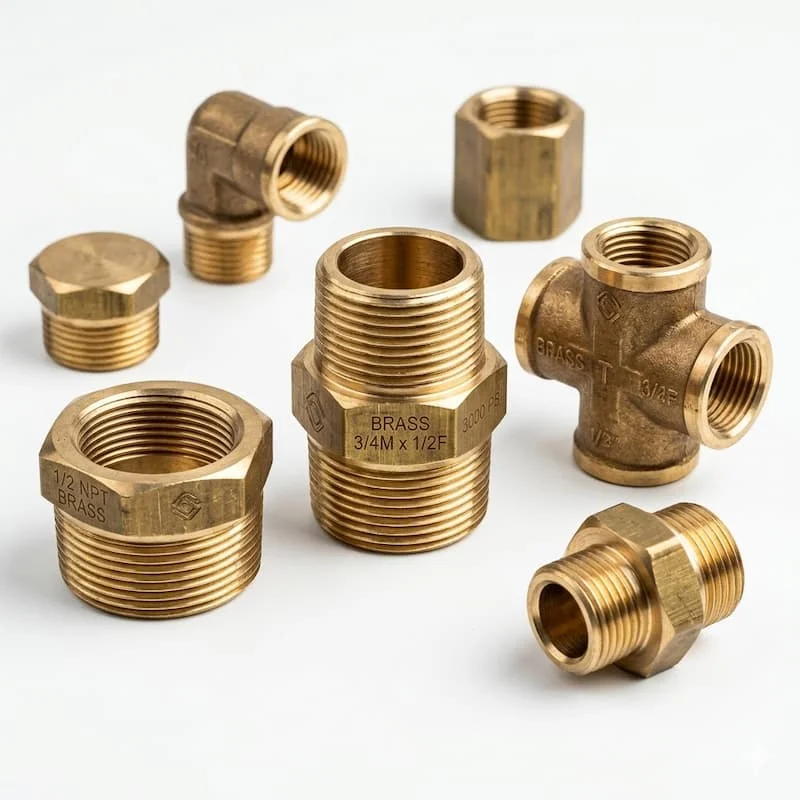

Các Loại ren cơ khí Phổ Biến Hiện Nay

Để đáp ứng dải ứng dụng đa dạng, các loại ren cơ khí được thiết kế và chế tạo theo nhiều quy chuẩn khác nhau:

Phân loại theo kết cấu và hình dáng hình học

• Ren ngoài (Male Thread) & Ren trong (Female Thread): Cặp đôi tương thích trực tiếp để nối ống.

• Ren côn (Tapered Thread): Đường kính ren thu hẹp dần về phía đầu ống (ví dụ chuẩn BSPT hoặc NPT). Khi càng vặn sâu, các răng ren càng ép chặt vào nhau, tạo khả năng tự làm kín rất tốt mà không phụ thuộc hoàn toàn vào chất đệm.

• Ren thẳng/Ren trụ (Parallel Thread): Đường kính ren cơ khí đều dọc theo chiều dài (ví dụ chuẩn BSPP). Loại ren này đòi hỏi phải có gioăng đệm cao su hoặc vòng đệm kim loại ở đáy ren để làm kín bề mặt mặt mút.

Phân loại theo hệ tiêu chuẩn quốc tế

• Tiêu chuẩn BSP (British Standard Pipe): Phổ biến tại châu Âu và Việt Nam, răng ren có góc đỉnh 55 độ. Trong đó chia ra BSPT (ren côn) và BSPP (ren thẳng).

• Tiêu chuẩn NPT (National Pipe Taper): Tiêu chuẩn của Mỹ, răng ren có góc đỉnh 60 độ và luôn là ren côn. Bạn tuyệt đối không được lắp lẫn ren hệ BSP với ren hệ NPT vì bước ren và góc nghiêng hoàn toàn lệch nhau, sẽ gây cháy ren ngay lập tức.

Thông Số Kỹ Thuật Quan Trọng Của ren cơ khí

Mỗi kỹ sư thiết kế và nhân viên thu mua vật tư cần nắm vững bảng tra thông số để đảm bảo tính đồng bộ kỹ thuật cho toàn hệ thống.

• Thread Size (Kích thước ren): Thường ký hiệu theo Inch ($1/2", 3/4", 1"$ ) hoặc định danh theo DN (DN15, DN20, DN25).

• Pitch (Bước ren): Khoảng cách giữa hai đỉnh ren liên tiếp. Sai bước ren sẽ khiến mối nối bị kẹt, gây hỏng kết cấu cơ học.

• Pressure Rating (Áp suất làm việc): Dải áp suất an toàn tối đa mà ren cơ khí có thể chịu đựng trong điều kiện tiêu chuẩn.

Bảng thông số kỹ thuật cơ bản của các phụ kiện ren cơ khí thông dụng:

So Sánh ren cơ khí Với Ren Inox Và Ren Thép

Việc cân nhắc lựa chọn giữa các dòng vật liệu ren luôn là bài toán cân não đối với nhà thầu.

Kỹ sư khuyên dùng: Khi nào chọn ren cơ khí hay inox?

• Nên chọn ren cơ khí: Khi lắp đặt các hệ thống nước sinh hoạt, đường ống gas gia đình, kết nối các cụm van điều khiển nhỏ trong hệ thống HVAC hoặc đường ống khí nén nhà xưởng nhỏ. Đồng có tính kháng khuẩn tự nhiên và giá thành mềm hơn inox rất nhiều.

• Không nên dùng ren cơ khí: Trong các môi trường hóa chất đậm đặc (axit, kiềm mạnh), các đường ống công nghệ có nhiệt độ vượt quá 200 độ C hoặc hệ thống thủy lực siêu cao áp. Lúc này, ren inox hoặc ren thép chịu lực cường độ cao là bắt buộc.

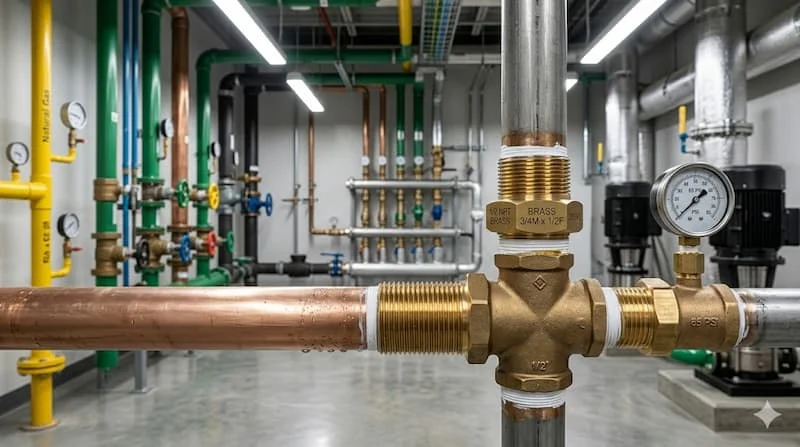

Ren cơ khí Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ đặc tính lý hóa lý tưởng, phụ kiện ren cơ khí có mặt ở hầu hết các phân khu kỹ thuật quan trọng:

• Hệ thống cấp thoát nước và y tế: Kết nối đầu vòi van, đồng hồ đo nước sinh hoạt nhờ khả năng chống đóng cặn và an toàn vệ sinh nguồn nước.

• Hệ thống điều hòa và thông gió (HVAC): Các đầu rắc co ống đồng, van tiết lưu, các thiết bị trao đổi nhiệt trao đổi ga.

• Hệ thống khí nén trung và hạ áp: Khớp nối nhanh, đầu chia khí trong nhà xưởng chế tạo, sửa chữa ô tô.

• Hệ thống hơi nóng áp suất thấp (Steam): Các đường ống sấy, đường hồi nước ngưng có áp suất nhỏ dưới 10 Bar.

Những Sai Lầm Thường Gặp Khi Sử Dụng ren cơ khí

Một sai sót nhỏ trong khâu lựa chọn hoặc lắp đặt có thể làm suy giảm nghiêm trọng tuổi thọ của toàn bộ công trình:

1. Siết quá lực (Over-tightening): Thợ thi công dùng mỏ lết nối dài để siết cố mạng, dẫn đến hiện tượng nứt vỡ ngầm vành ren cơ khí, gây ra lỗi ren cơ khí bị rò rỉ sau vài tuần đưa vào vận hành.

2. Chọn sai tiêu chuẩn bước ren: Ép một đầu nối ren NPT của Mỹ vào một chiếc van ren vuông hoặc ren BSP của châu Âu. Hậu quả là hỏng toàn bộ bước ren của thiết bị đắt tiền.

3. Kết hợp sai vật liệu gây ăn mòn điện hóa (Galvanic Corrosion): Lắp trực tiếp ren cơ khí nối với ren thép carbon trong môi trường nước. Sự chênh lệch điện thế giữa Đồng và Sắt sẽ biến mối nối thành một viên pin điện hóa, làm tăng tốc độ ăn mòn và phá hủy ren thép với tốc độ chóng mặt.

4. Không sử dụng hoặc dùng sai vật liệu làm kín: Lắp ren mà không quấn cao su non, hoặc quấn cao su non quá mỏng khiến mối nối không đủ độ kín khít cơ học.

Giải pháp khắc phục: Luôn tuân thủ nguyên tắc cách lắp ren cơ khí đúng kỹ thuật: Làm sạch ren, quấn băng tan vừa đủ từ 5-7 vòng theo chiều thuận của ren, siết bằng tay trước rồi mới dùng dụng cụ siết nhẹ nhàng đến khi vừa đủ chặt tay.

Checklist Chọn Và Lắp Đặt ren cơ khí Đúng Kỹ Thuật

Để loại bỏ hoàn toàn rủi ro kỹ thuật, hãy áp dụng quy trình kiểm tra 5 bước sau:

• Bước 1 (Môi chất): Xác định lưu chất là gì (Nước, khí nén, hay hóa chất) để chọn mác đồng thau hay đồng đỏ phù hợp.

• Bước 2 (Áp suất & Nhiệt độ): Đảm bảo áp suất vận hành nằm trong ngưỡng an toàn dưới 16 Bar và nhiệt độ không quá cao.

• Bước 3 (Tiêu chuẩn): Xác định rõ hệ ren của thiết bị hiện tại là BSPT, BSPP hay NPT để mua phụ kiện đồng bộ.

• Bước 4 (Kích thước): Tra cứu bảng quy đổi kích thước ren để chọn đúng size.

• Bước 5 (Vật liệu phụ trợ): Chuẩn bị sẵn băng tan PTFE chất lượng cao hoặc keo khóa ren chịu áp.

Hướng Dẫn Bảo Trì Và Vận Hành

Mối nối ren cần được đưa vào danh mục kiểm tra định kỳ của nhà máy:

• Tần suất kiểm tra: Tối thiểu 6 tháng/lần, kiểm tra bằng mắt thường xem có xuất hiện vết loang nước hoặc hiện tượng kết tinh muối (vết xanh) trên vành đồng hay không.

• Khi nào cần thay mới? Khi phát hiện răng ren đã bị mòn vẹt, vành ngoài có vết nứt chân chim do mỏi vật liệu, hoặc khi tháo ra bảo trì thấy ren đã bị cháy tróc.

Câu Hỏi Thường Gặp Về ren cơ khí (FAQ)

1. Ren đồng có bị gỉ không?

Đồng không bị gỉ sét (tạo ra sắt oxit màu đỏ) như thép. Tuy nhiên, nó sẽ bị oxy hóa bề mặt tạo ra một lớp màng màu xanh xám (Verdigris). Lớp màng này có tính chất bảo vệ, giúp ngăn chặn quá trình ăn mòn tiếp diễn.

2. Ren đồng có dùng cho hệ thống nước nóng được không?

Hoàn toàn được. Ren đồng chịu nhiệt rất tốt, là lựa chọn hàng đầu cho các đầu kết nối của bình nóng lạnh, hệ thống năng lượng mặt trời.

3. Làm sao để phân biệt nhanh ren BSP và ren NPT bằng mắt thường?

Ren NPT là ren côn rõ rệt, góc răng 60 độ và các bước ren khít hơn một chút. Ren BSP thường gặp là ren thẳng (BSPP) hoặc ren côn (BSPT) nhưng có góc răng 55 độ. Cách tốt nhất là sử dụng dưỡng đo bước ren để đối chiếu.

4. Có nên dùng ren đồng cho hệ thống khí nén áp suất cao (trên 30 Bar) không?

Không nên. Đối với hệ thống khí nén cao áp, bạn nên chuyển sang sử dụng phụ kiện nối ren bằng thép lực hoặc inox cao cấp để đảm bảo an toàn, tránh nguy cơ bục nổ mối nối.

5. Làm sao để xử lý triệt để tình trạng ren đồng bị rò rỉ?

Tháo mối nối ra, dùng bàn chải sắt vệ sinh sạch sẽ lớp cao su non cũ bám trong kẽ ren. Kiểm tra xem răng ren có bị nứt hay vẹt không. Nếu ren vẫn tốt, quấn lại băng tan mới đúng kỹ thuật (quấn từ 15-20 vòng đối với ren nhỏ, theo chiều siết của ren) rồi vặn lại với lực vừa đủ.

Kết Luận

Kết nối ren đồng là một giải pháp kỹ thuật có tính ứng dụng cao, mang lại sự kết hợp tuyệt vời giữa độ kín khít, khả năng chống ăn mòn và sự linh hoạt trong quá trình vận hành hệ thống. Để đạt được hiệu quả sử dụng tối ưu và độ bền hàng chục năm cho công trình, việc thấu hiểu các tiêu chuẩn ren quốc tế, lựa chọn đúng thông số kỹ thuật và tuân thủ quy trình lắp đặt chống quá lực chính là những yếu tố quyết định thành bại của một kỹ sư piping chuyên nghiệp.

Hệ thống công trình của bạn đang cần những giải pháp kết nối ren đồng chuẩn xác, bền bỉ và tối ưu chi phí? Hãy liên hệ ngay với chúng tôi để nhận được sự tư vấn kỹ thuật chuyên sâu từ đội ngũ chuyên gia, nhận ngay catalogue phụ kiện ren đồng mới nhất và nhận báo giá nhanh theo đúng kích thước yêu cầu của dự án!
