Safety Valve S10: Giải Pháp An Toàn Tuyệt Đối Cho Hệ Thống Áp Suất Công Nghiệp

Trong thế giới vận hành công nghiệp hiện đại, sự ổn định của hệ thống áp suất không chỉ là yếu tố đảm bảo năng suất mà còn là ranh giới giữa sự vận hành trơn tru và các thảm họa kỹ thuật. Khi áp suất vượt quá ngưỡng thiết kế, hậu quả có thể là hư hỏng thiết bị đắt tiền, gián đoạn sản xuất, rò rỉ hóa chất độc hại, hoặc nghiêm trọng hơn là cháy nổ gây thiệt hại lớn về người và của. Safety valve S10 (hay thường được gọi là van an toàn S10) xuất hiện như một "vệ sĩ" thầm lặng, đóng vai trò là chốt chặn cuối cùng, tự động hóa quy trình xả áp để bảo vệ toàn bộ hệ thống khỏi các rủi ro không lường trước.

Đối với các kỹ sư và quản lý nhà máy, việc hiểu rõ tầm quan trọng, cấu tạo và cách thức vận hành của Van an toàn S10 là kỹ năng thiết yếu để tối ưu hóa hiệu suất và đảm bảo an toàn lao động.

Vì Sao Hệ Thống Áp Suất Cần Safety Valve S10?

Hệ thống áp suất công nghiệp bao gồm nồi hơi, bình tích khí, đường ống dẫn hơi nóng, và các bồn chứa hóa chất. Tất cả đều hoạt động dựa trên sự cân bằng áp lực tinh vi. Tuy nhiên, sự cố là điều không thể tránh khỏi trong thực tế vận hành.

Tình huống thực tế và rủi ro tiềm ẩn

• Nồi hơi quá áp: Đây là hiện tượng phổ biến khi bộ điều khiển nhiệt độ hoặc áp suất gặp trục trặc, dẫn đến hơi nước tích tụ quá mức trong khoang chứa, gây áp lực cực lớn lên thành nồi.

• Đường ống khí nén tăng áp đột ngột: Trong các hệ thống máy nén khí, nếu van giảm áp hoặc các bộ phận điều tiết gặp lỗi, áp suất đầu ra có thể vọt lên cao hơn mức đường ống chịu tải, dẫn đến hiện tượng nứt, vỡ ống dẫn.

• Nguy cơ nổ áp: Sự tích tụ năng lượng không kiểm soát trong môi trường áp suất cao là "quả bom nổ chậm". Nếu không có lối thoát chủ động, hệ thống sẽ tự xả áp qua điểm yếu nhất của kết cấu, gây ra vụ nổ áp lực nguy hiểm.

Hậu quả của việc thiếu thiết bị bảo vệ

Việc không trang bị hoặc sử dụng các loại van an toàn kém chất lượng sẽ dẫn đến:

1. Hỏng hóc thiết bị: Các thiết bị đo lường, van điều khiển và phớt làm kín sẽ bị thổi bay hoặc biến dạng vĩnh viễn.

2. Rò rỉ môi chất: Đặc biệt nguy hiểm nếu môi chất là hơi nước nóng (gây bỏng nặng) hoặc hóa chất độc hại (gây ô nhiễm môi trường và ảnh hưởng sức khỏe người vận hành).

3. Nguy hiểm vận hành: Tâm lý lo lắng của người lao động khi làm việc gần các hệ thống không an toàn sẽ làm giảm hiệu suất và tăng tỷ lệ sai sót.

Giải pháp toàn diện nhất chính là lắp đặt Van an toàn S10. Thiết bị này không chỉ giúp xả áp tự động khi hệ thống gặp sự cố mà còn giúp duy trì áp suất ổn định trong phạm vi cho phép, kéo dài tuổi thọ cho toàn bộ máy móc và hệ thống đường ống.

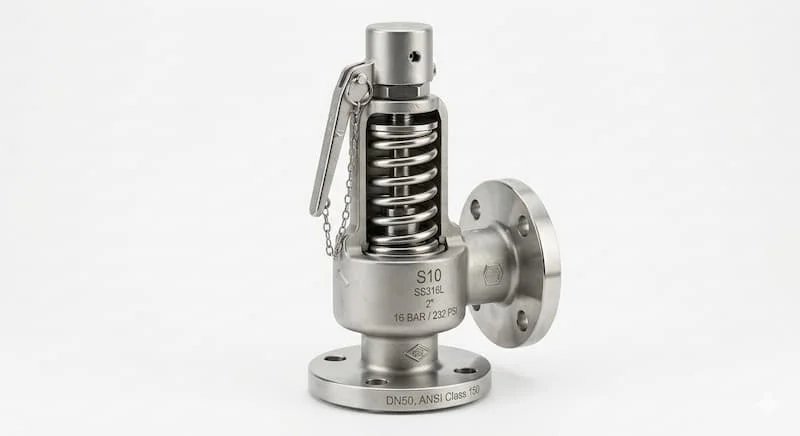

Safety Valve S10 Là Gì?

Safety valve S10 là dòng van an toàn chuyên dụng, được thiết kế để xả lưu chất dư thừa (hơi, khí hoặc chất lỏng) khi áp suất nội tại của hệ thống vượt quá giá trị cài đặt (set pressure). Với thiết kế chuẩn mực, van an toàn S10 trở thành tiêu chuẩn trong các nhà máy nhờ khả năng phản ứng nhanh, độ tin cậy cao và tính bền bỉ với thời gian.

Vai trò của nó rất rõ ràng:

• Bảo vệ nồi hơi: Đảm bảo áp suất không vượt quá ngưỡng chịu đựng vật liệu của vỏ nồi.

• Bảo vệ hệ thống khí nén: Tránh quá tải cho các thiết bị truyền động và dụng cụ sử dụng khí nén.

• Bảo vệ hệ thống hơi nóng: Ngăn ngừa hiện tượng búa nước hoặc nổ đường ống do quá nhiệt và quá áp.

Nguyên Lý Hoạt Động Của Van an toàn S10

Cơ chế hoạt động của safety valve S10 dựa trên sự đối đầu lực cơ học đơn giản nhưng hiệu quả:

1. Cơ chế cân bằng: Lò xo trong thân van được siết chặt để tạo ra một lực ép xuống đĩa van. Lực này được tính toán để tương đương với áp suất tối đa cho phép của hệ thống.

2. Trạng thái đóng: Trong điều kiện làm việc bình thường, lực đẩy của môi chất từ dưới lên nhỏ hơn lực nén của lò xo, giúp đĩa van áp chặt vào đế van, ngăn chặn rò rỉ.

3. Quá trình xả áp: Khi áp suất hệ thống tăng cao, lực đẩy của môi chất vượt qua lực nén lò xo. Đĩa van bị đẩy lên, tạo ra khe hở để môi chất thoát ra ngoài cửa xả.

4. Trạng thái phục hồi: Sau khi áp suất đã giảm về ngưỡng an toàn, lực lò xo sẽ chiếm ưu thế, đẩy đĩa van quay trở lại vị trí đóng kín ban đầu.

Bản chất của van an toàn S10 là sự tự động hóa hoàn toàn. Nó không cần nguồn điện, không cần tín hiệu từ PLC, hoạt động dựa trên các định luật vật lý cơ bản, khiến nó trở thành thiết bị an toàn đáng tin cậy nhất trong bất kỳ quy trình công nghiệp nào.

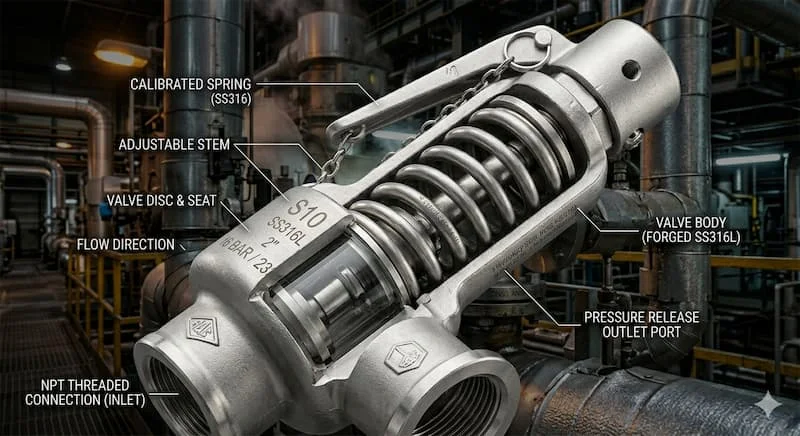

Cấu Tạo Chi Tiết Của Van an toàn S10

Để đạt được hiệu suất cao, cấu tạo của Van an toàn S10 được chú trọng vào từng chi tiết vật liệu và độ chính xác cơ khí:

• Thân van: Thường được chế tạo từ đồng thau, thép không gỉ (Inox 304/316) hoặc gang dẻo. Lựa chọn vật liệu phụ thuộc vào tính chất môi chất (ăn mòn hay không) và nhiệt độ môi trường. Inox thường được ưu tiên cho ngành thực phẩm và hóa chất.

• Lò xo: Được làm từ thép hợp kim có độ bền mỏi cao, có khả năng duy trì lực đàn hồi ổn định trong thời gian dài ngay cả ở môi trường nhiệt độ cao. Lò xo cũng là bộ phận cho phép điều chỉnh áp suất cài đặt (Set Pressure) một cách linh hoạt.

• Đĩa van: Đây là chi tiết tiếp xúc trực tiếp với lưu chất. Bề mặt đĩa và đế van thường được mài rà (lapping) cực kỳ phẳng để đảm bảo độ kín tuyệt đối, ngăn chặn tình trạng "rỉ áp" dù chỉ là lượng nhỏ.

• Cửa xả: Thiết kế hình học của cửa xả giúp dòng chảy thoát ra nhanh chóng, giảm thiểu hiện tượng nhiễu động dòng áp suất ngược vào thân van.

Thông Số Kỹ Thuật Van an toàn S10

Một bộ van an toàn S10 chuẩn công nghiệp cần được phân tích dựa trên các thông số bảng sau để đảm bảo lựa chọn chính xác:

Phân tích chuyên sâu:

Việc chọn sai áp suất cài đặt là lỗi phổ biến. Nếu cài đặt quá thấp, van sẽ "xì" liên tục gây thất thoát năng lượng. Nếu cài đặt quá cao so với giới hạn của hệ thống, van sẽ không kịp xả khi cần thiết. Ngoài ra, nhiệt độ cũng ảnh hưởng đến độ bền lò xo; ở môi trường trên 200°C, lò xo thép thông thường có thể bị giảm lực đàn hồi, dẫn đến sai số cài đặt áp suất (Set pressure drift).

Phân Loại Safety Valve S10 Phổ Biến

• Theo vật liệu:

  • Inox: Chống ăn mòn, chịu axit, phù hợp nhà máy hóa chất và thực phẩm.

  • Đồng: Dẫn nhiệt tốt, bền với áp suất ổn định, phù hợp hệ thống khí nén công nghiệp.

  • Gang: Chịu va đập tốt, giá thành rẻ, dùng trong các hệ thống hơi nóng công nghiệp quy mô lớn.

• Theo môi trường:

  • Hơi nóng: Cần loại van chịu được nhiệt độ cao, gioăng chịu nhiệt chuyên dụng.

  • Khí nén: Đòi hỏi độ nhạy cao để xả nhanh khí khi có sự cố.

• Theo kết nối:

  • Ren: Tiết kiệm không gian, dễ lắp đặt cho đường ống nhỏ.

  • Mặt bích: Chắc chắn, chịu được rung động mạnh trong hệ thống lớn.

So Sánh Van an toàn S10 Với Các Dòng Van An Toàn Khác

So với các dòng van an toàn lò xo thông thường, Van an toàn S10 nổi bật nhờ:

• Độ chính xác cao hơn: Nhờ quy trình kiểm soát chất lượng lò xo nghiêm ngặt.

• Khả năng chịu áp lực tốt hơn: Thiết kế thân van dày dặn, chịu được áp suất danh định (PN) lớn.

• So với Relief Valve: Relief valve thường mở dần dần (proportional) theo áp suất, trong khi Van an toàn S10 có cơ chế "pop action" (mở đột ngột) để giải phóng lưu lượng tối đa ngay lập tức, đây là sự khác biệt sống còn cho các hệ thống chứa khí.

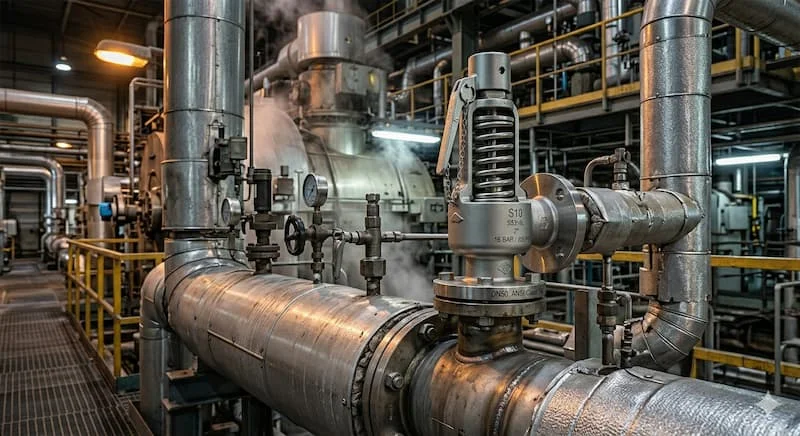

Ứng Dụng Thực Tế

Van an toàn S10 được ứng dụng rộng rãi nhờ sự linh hoạt của nó:

1. Nồi hơi công nghiệp: Bảo vệ áp suất nồi hơi, ngăn ngừa rủi ro nổ lò.

2. Máy nén khí: Bảo vệ bình chứa khí nén – nơi áp suất tích tụ cực lớn.

3. Hệ thống HVAC: Điều tiết áp suất trong các đường ống dẫn môi chất lạnh hoặc hơi nóng trong các tòa nhà cao tầng.

4. Nhà máy thực phẩm: Đảm bảo vệ sinh an toàn thực phẩm nhờ sử dụng van S10 bằng inox không gỉ.

5. Nhà máy hóa chất: Khả năng chống ăn mòn là yếu tố giúp van S10 chiếm ưu thế.

Những Sai Lầm Thường Gặp Khi Chọn Van an toàn S10

• Chọn sai áp suất cài đặt: Điều này khiến van không đạt hiệu quả hoặc hỏng sớm.

• Vật liệu không tương thích: Sử dụng van đồng trong môi trường hóa chất sẽ làm van bị ăn mòn sau vài tháng.

• Không bảo trì: Bụi bẩn hoặc cặn bám lâu ngày làm kẹt đĩa van, dẫn đến việc van không mở khi áp suất tăng cao.

• Chọn sai lưu lượng: Một van kích thước nhỏ (DN15) không thể xả đủ lưu lượng hơi cho một nồi hơi khổng lồ.

Hướng Dẫn Chọn Van an toàn S10 Phù Hợp

Để việc mua sắm đạt hiệu quả cao, bạn hãy áp dụng checklist sau:

• Áp suất hệ thống: Xác định đúng áp suất thiết kế của bình/ống (MAWP).

• Lưu lượng xả (Capacity): Tính toán lượng lưu chất cần xả tối đa khi hệ thống bị quá áp.

• Môi chất: Hơi, khí nén, nước hay hóa chất?

• Nhiệt độ: Nhiệt độ vận hành cao nhất là bao nhiêu?

• Tiêu chuẩn kết nối: Đường ống của bạn là ren hay mặt bích?

• Chứng chỉ an toàn: Kiểm tra xem van có đạt chuẩn kiểm định an toàn (nếu có yêu cầu từ cục kiểm định).

Cách Lắp Đặt Và Bảo Trì Van an toàn S10

• Lắp đặt: Luôn lắp van ở tư thế thẳng đứng (thẳng đứng hướng lên trên). Đảm bảo rằng cửa xả không bị cản trở bởi bất kỳ thiết bị nào khác. Tránh các đoạn ống co thắt trước van an toàn.

• Bảo trì:

  • Test định kỳ: Sử dụng tay giật (nếu có) để xả thử van định kỳ mỗi tháng/lần.

  • Vệ sinh: Loại bỏ cặn bẩn trong đường ống trước khi lắp van.

  • Thay thế: Nếu lò xo có dấu hiệu rỉ sét, hoặc sau khi xảy ra sự cố xả áp lớn, hãy kiểm tra và thay thế lò xo để đảm bảo độ chính xác. Tuyệt đối không tự ý dùng vật cứng để tác động vào lò xo nhằm tăng áp suất cài đặt.

FAQ: Câu Hỏi Thường Gặp Về Van an toàn S10

1. Van an toàn S10 dùng cho môi trường nào tốt nhất?

Van S10 cực kỳ hiệu quả cho hơi nước (steam), khí nén (air) và các loại khí không ăn mòn. Đối với hóa chất, bạn cần chọn phiên bản thân inox chuyên dụng.

2. Van an toàn S10 có chịu nhiệt cao không?

Có, với thân van và lò xo hợp kim chịu nhiệt, van có thể chịu được ngưỡng nhiệt độ lên tới 350°C, đáp ứng hầu hết các hệ thống nồi hơi công nghiệp hiện nay.

3. Bao lâu nên bảo trì van an toàn?

Chu kỳ bảo trì tiêu chuẩn là 6 tháng kiểm tra một lần. Nếu môi trường làm việc nhiều bụi bẩn hoặc ăn mòn, thời gian này nên được rút ngắn lại.

4. Safety valve và relief valve khác nhau thế nào?

Safety valve là van "xả đột ngột" dành cho môi chất là khí/hơi, trong khi relief valve là van "xả dần" cho chất lỏng. Việc dùng nhầm có thể dẫn đến hiện tượng búa nước gây hỏng ống.

5. Khi nào cần thay mới Van an toàn S10?

Khi van bị rò rỉ liên tục không thể khắc phục bằng cách mài rà, khi lò xo bị biến dạng, hoặc sau khi đã qua một sự cố quá áp khiến lò xo mất đi tính đàn hồi ban đầu.

Kết Luận: Có Nên Sử Dụng Safety Valve S10 Cho Hệ Thống Công Nghiệp?

Trong mọi hệ thống áp suất công nghiệp, việc bảo vệ thiết bị bằng safety valve S10 là quyết định sáng suốt và cần thiết. Với ưu điểm là cơ chế hoạt động hoàn toàn cơ học, độ tin cậy cao, khả năng chịu nhiệt và áp suất đa dạng, dòng van này không chỉ đảm bảo sự an toàn cho tài sản mà còn là cam kết bảo vệ tính mạng cho nhân sự làm việc trong khu vực đó.

Đầu tư vào một chiếc van an toàn S10 chính hãng là đầu tư cho sự an tâm bền vững. Đừng để một sơ suất nhỏ trong kiểm soát áp suất trở thành một sự cố đáng tiếc. Hãy đảm bảo hệ thống của bạn luôn được bảo vệ bởi những thiết bị an toàn chất lượng nhất.

Nếu bạn đang băn khoăn về việc lựa chọn thông số hay cần hỗ trợ kỹ thuật chi tiết để lắp đặt, đừng ngần ngại liên hệ với đội ngũ chuyên gia của chúng tôi. Chúng tôi sẵn sàng cung cấp các giải pháp tối ưu, báo giá cạnh tranh và hỗ trợ lắp đặt trọn gói để hệ thống của bạn luôn vận hành trơn tru nhất safety valve s10.
