Khớp Nối Nhanh Clamp Inox: Giải Pháp Kết Nối Vệ Sinh Tối Ưu Cho Hệ Thống Công Nghiệp Hiện Đại

Trong lĩnh vực kỹ thuật đường ống, đặc biệt là tại các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh khắt khe như thực phẩm, dược phẩm, đồ uống và hóa mỹ phẩm, việc đảm bảo tính liên kết vững chắc mà vẫn đáp ứng khả năng tháo lắp linh hoạt là bài toán sống còn. Các phương pháp kết nối truyền thống như hàn cố định hay kết nối ren (threaded connections) thường bộc lộ những hạn chế cố hữu về mặt bảo trì, vệ sinh và tính linh hoạt. Khớp nối nhanh clamp inox (hay thường gọi là clamp inox) đã trở thành một giải pháp thay thế hoàn hảo, một tiêu chuẩn kỹ thuật không thể thiếu để tối ưu hóa quy trình sản xuất. Bài viết này sẽ phân tích từ A đến Z mọi khía cạnh kỹ thuật, từ cấu tạo, nguyên lý vận hành cho đến những kinh nghiệm thực chiến giúp bạn tối ưu hóa hệ thống đường ống của mình.

Vì Sao Khớp Nối Nhanh Clamp Inox Được Dùng Phổ Biến?

Để hiểu vì sao khớp nối nhanh clamp inox lại chiếm ưu thế tuyệt đối trong các nhà máy hiện đại, chúng ta cần đặt nó trong bối cảnh thực tế của một quy trình sản xuất công nghiệp.

Tình huống thực tế trong nhà máy

Trong các hệ thống sản xuất như sữa, bia, hay thuốc tiêm, đường ống không chỉ đóng vai trò dẫn lưu chất mà còn là môi trường tiềm ẩn nhiều nguy cơ nhiễm khuẩn. Quy trình CIP (Cleaning In Place - Vệ sinh tại chỗ) yêu cầu toàn bộ hệ thống phải được làm sạch bằng hóa chất và hơi nóng định kỳ. Nếu hệ thống sử dụng kết nối ren, các kỹ sư sẽ gặp phải tình huống:

• Thời gian chết (Downtime) kéo dài: Mỗi lần tháo lắp để vệ sinh sâu, nhân viên kỹ thuật phải mất hàng tiếng đồng hồ để vặn tháo các khớp ren, tiềm ẩn nguy cơ làm trờn ren hoặc biến dạng ống.

• Điểm chết vi sinh: Kết nối ren, dù kín đến đâu, vẫn tồn tại các rãnh ren là nơi tích tụ cặn bẩn, hóa chất tẩy rửa không thể len lỏi vào, tạo thành ổ vi khuẩn "nằm vùng".

• Độ kín không ổn định: Sau vài lần tháo lắp, các gioăng ren thường bị mòn, dẫn đến rò rỉ áp suất, gây tổn thất lưu chất và ảnh hưởng đến an toàn sản xuất.

Giải pháp từ Clamp inox

Khớp nối nhanh clamp inox giải quyết toàn bộ các vấn đề trên. Nó mang lại khả năng kết nối kín khít (hermetic seal) trong khi việc tháo lắp chỉ tốn vài giây nhờ cơ chế cùm kẹp đơn giản. Với bề mặt phẳng của ferrule, nó hoàn toàn không để lại "góc chết", đáp ứng tiêu chuẩn vệ sinh khắt khe nhất của FDA và các tổ chức kiểm định quốc tế. Đây chính là lý do vì sao trong các bản vẽ kỹ thuật nhà máy mới hiện nay, clamp inox luôn là ưu tiên số một.

Khớp Nối Nhanh Clamp Inox Là Gì?

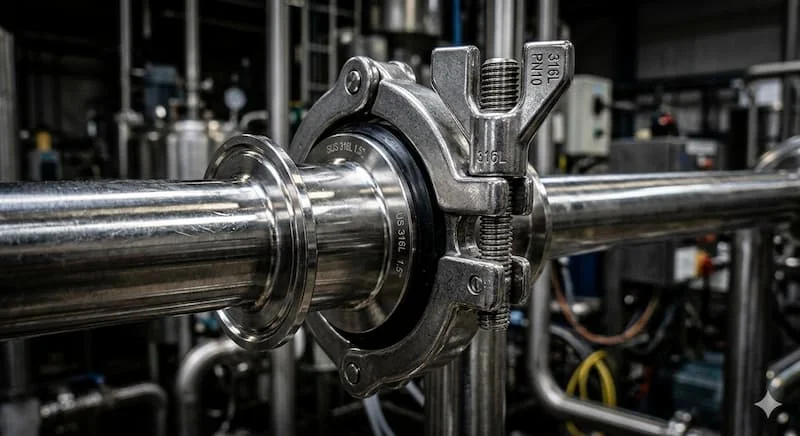

Khớp nối nhanh clamp inox là một loại phụ kiện đường ống được thiết kế để kết nối hai đầu ống (ferrules) bằng cơ chế ép cơ học thông qua một vòng kẹp (clamp) và một gioăng làm kín (gasket) nằm ở giữa. Nó không sử dụng ren hay hàn vĩnh viễn, cho phép tạo ra một liên kết chắc chắn, có thể chịu được áp suất cao và nhiệt độ lớn, nhưng lại cực kỳ dễ dàng khi cần tháo rời để bảo trì hoặc vệ sinh đường ống.

Nguyên Lý Hoạt Động Của Clamp Inox

Cơ chế của clamp inox là sự phối hợp hoàn hảo giữa các thành phần cơ khí:

1. Tiếp xúc bề mặt: Hai đầu ferrule có bề mặt phẳng, nhẵn được ép vào nhau.

2. Đệm kín: Gioăng (gasket) đóng vai trò làm vật liệu đàn hồi, lấp đầy các khe hở siêu nhỏ giữa hai bề mặt ferrule.

3. Lực kẹp: Vòng clamp bên ngoài có dạng côn (tapered), khi được siết chặt bởi bu-lông hoặc tay gạt, nó tạo ra một lực hướng tâm ép hai đầu ferrule vào giữa, nén gioăng đến mức độ nhất định để tạo ra sự kín khít tuyệt đối.

Sự khác biệt cốt lõi ở đây là áp suất ép được dàn đều trên toàn bộ chu vi của đường ống, tránh tình trạng rò rỉ cục bộ mà các khớp nối khác hay gặp phải.

Cấu Tạo và Kỹ Thuật

Cấu Tạo Chi Tiết Của Khớp Nối Clamp Inox

Để hiểu rõ độ bền của loại khớp nối này, cần đi sâu vào từng linh kiện:

• Ferrule inox: Được làm từ Inox 304L hoặc 316L, có bề mặt được đánh bóng (thường là chuẩn Ra < 0.8µm hoặc thấp hơn) để ngăn chặn sự bám dính của vi sinh vật.

• Gioăng làm kín (Gasket): Đây là thành phần quyết định hiệu năng.

  • Silicone: Chịu nhiệt tốt, giá thành phải chăng, rất phổ biến.

  • EPDM: Chịu được axit, kiềm loãng, dùng trong hệ thống CIP.

  • PTFE (Teflon): Khả năng kháng hóa chất đỉnh cao, chịu được hầu hết mọi môi chất, kể cả dung môi mạnh.

• Kẹp clamp (Cùm kẹp): Thường làm từ Inox 304, có nhiều loại từ cùm 1 chốt (single pin), 2 chốt (double pin) đến cùm dùng tay gạt (wing nut) để thao tác nhanh.

• Bulong/Wing nut: Phần ren của bulong kẹp thường được thiết kế với bước ren chính xác để đảm bảo lực siết không gây nứt kẹp nhưng vẫn đủ tạo độ kín.

Thông Số Kỹ Thuật Quan Trọng

Một kỹ sư cần nắm vững bảng thông số này trước khi đặt hàng:

Phân Tích Ảnh Hưởng Của Áp Suất và Môi Chất

Áp suất trong đường ống tác động trực tiếp lên gioăng làm kín. Nếu chọn sai độ dày gioăng hoặc chất liệu không chịu được áp lực, gioăng sẽ bị "đùn" (extrusion) ra ngoài, gây rò rỉ tức thì. Trong môi trường hóa chất, vật liệu inox 316L là lựa chọn tối ưu vì hàm lượng Molybdenum giúp chống ăn mòn lỗ (pitting corrosion) vượt trội hơn hẳn so với 304.

Phân Loại Và Ứng Dụng Thực Tế

Phân Loại Khớp Nối Nhanh Clamp Inox

Việc hiểu rõ các tiêu chuẩn giúp tránh những sai lầm chết người trong lắp đặt:

• Tiêu chuẩn SMS: Xuất phát từ Thụy Điển, rất phổ biến trong công nghiệp sữa. Nó có thiết kế chắc chắn và dễ làm sạch.

• Tiêu chuẩn DIN: Phổ biến tại Đức và các nước châu Âu, thường được dùng cho các đường ống có kích thước hệ mét.

• Tiêu chuẩn ISO/3A: Phổ biến tại Mỹ, kích thước tính theo hệ Inch, rất thông dụng trong ngành công nghiệp thực phẩm toàn cầu.

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

• Ngành Thực phẩm & Đồ uống: Kết nối các bồn chứa nước giải khát, đường ống dẫn sữa, bia, dầu thực vật. Khớp nối clamp inox cho phép vệ sinh sạch sẽ, không lưu lại dư lượng thực phẩm cũ.

• Ngành Dược phẩm: Đây là môi trường khắc nghiệt nhất. Clamp inox được sử dụng trong các hệ thống nước cất (WFI - Water for Injection), nơi mà bất kỳ hạt kim loại hay vi khuẩn nào cũng bị loại bỏ.

• Hóa chất: Trong các hệ thống dẫn hóa chất không quá mạnh, clamp inox giúp việc bảo trì bơm, van trở nên dễ dàng mà không làm gián đoạn sản xuất quá lâu.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt

Việc chọn nhầm hoặc lắp đặt sai là lý do chính khiến hệ thống bị rò rỉ:

1. Nhầm lẫn tiêu chuẩn: Lấy ferrule chuẩn DIN lắp với clamp chuẩn SMS là điều không thể. Cần kiểm tra kỹ đường kính ngoài (OD) của ferrule trước khi lắp.

2. Sử dụng inox 201: Một số đơn vị vì cắt giảm chi phí đã sử dụng inox 201, loại vật liệu này sẽ gỉ sét chỉ sau vài lần tiếp xúc với chất tẩy rửa, gây nhiễm bẩn lưu chất.

3. Siết quá lực: Nhiều thợ kỹ thuật có thói quen siết cùm clamp hết cỡ. Điều này làm biến dạng gioăng, giảm tuổi thọ của nó và có thể làm nứt vòng kẹp.

4. Không vệ sinh định kỳ: Gioăng cao su có tuổi thọ. Việc không thay thế gioăng khi có dấu hiệu lão hóa sẽ dẫn đến việc rò rỉ áp suất gây nguy hiểm.

Hướng Dẫn Chọn Và Lắp Đặt Đúng Kỹ Thuật

Để hệ thống hoạt động ổn định trên 10 năm, hãy tuân thủ Checklist sau:

Quy trình chọn khớp nối:

1. Xác định môi chất: Nếu là hóa chất mạnh, ưu tiên PTFE. Nếu là thực phẩm, Silicone/EPDM là lựa chọn tốt nhất.

2. Xác định chuẩn kết nối: Kiểm tra catalog hoặc đo đạc chính xác OD (đường kính ngoài) của ferrule cũ trên hệ thống.

3. Đánh giá áp suất: Nếu hệ thống thủy lực, cần chọn cùm clamp loại dày (heavy-duty clamp) thay vì cùm tiêu chuẩn.

Quy trình lắp đặt:

• Bước 1: Vệ sinh sạch bề mặt hai đầu ferrule, đảm bảo không có vết xước hoặc cặn bẩn bám trên bề mặt phẳng.

• Bước 2: Đặt gioăng vào vị trí chính xác ở giữa hai ferrule.

• Bước 3: Đặt cùm clamp vào, đảm bảo rãnh cùm khớp hoàn toàn với gờ ferrule.

• Bước 4: Siết bu-lông, vừa siết vừa kiểm tra độ đồng tâm của hai đường ống. Siết vừa tay, kiểm tra độ kín sau đó mới siết chặt (nếu cần).

FAQ: Câu Hỏi Thường Gặp

1. Sự khác biệt chính giữa Clamp DIN và Clamp SMS là gì?

Sự khác biệt nằm ở thiết kế hình học của ferrule và kích thước ống. Ferrule SMS thường có thiết kế côn hơn, trong khi DIN tuân thủ kích thước tiêu chuẩn của Đức. Không thể lắp lẫn lộn hai loại này nếu không có bộ chuyển đổi.

2. Tại sao gioăng clamp bị rò rỉ dù mới lắp?

Có thể do bề mặt ferrule bị trầy xước trong quá trình vận chuyển hoặc lắp đặt, hoặc gioăng bị lệch khỏi tâm trước khi siết cùm.

3. Khớp nối clamp inox chịu được áp lực tối đa bao nhiêu?

Thông thường lên tới 16-25 bar. Tuy nhiên, ở áp suất cao hơn, cần sử dụng cùm 3 chốt hoặc các loại cùm có khóa an toàn đặc biệt để tránh bung cùm.

4. Có nên dùng mỡ bôi trơn cho gioăng khi lắp?

Không khuyến khích trừ khi đó là mỡ thực phẩm (food-grade). Việc bôi trơn có thể làm gioăng bị trượt ra ngoài khi hệ thống tăng áp.

5. Bao lâu cần thay gioăng một lần?

Trong môi trường thực phẩm vận hành CIP hàng ngày, nên thay gioăng mỗi 6 tháng đến 1 năm để đảm bảo an toàn thực phẩm.

Kết Luận: Tại Sao Bạn Cần Đầu Tư Vào Clamp Inox Chất Lượng?

Việc sử dụng khớp nối nhanh clamp inox không chỉ là một giải pháp kỹ thuật, mà là sự đầu tư cho sự ổn định lâu dài và chất lượng của sản phẩm cuối cùng. Một hệ thống đường ống kết nối bằng clamp inox chuẩn giúp doanh nghiệp:

• Giảm thiểu chi phí bảo trì.

• Nâng cao chất lượng sản phẩm nhờ đảm bảo vệ sinh.

• Tăng tốc độ vận hành và thời gian sản xuất.

Đừng để hệ thống đường ống của bạn trở thành điểm yếu của nhà máy do sử dụng phụ kiện kém chất lượng hoặc sai tiêu chuẩn. Việc lựa chọn đúng clamp inox từ các nhà cung cấp uy tín, với đầy đủ chứng chỉ chất lượng (CO/CQ), là cách tốt nhất để bạn an tâm vận hành dây chuyền.
