Stainless Steel 304 Flange: Giải Pháp Kết Nối Chống Ăn Mòn Tối Ưu Cho Công Nghiệp

Trong thế giới piping (đường ống) hiện đại, việc lựa chọn vật liệu kết nối không chỉ dừng lại ở độ bền mà còn là khả năng thích ứng với môi trường vận hành khắc nghiệt. Stainless steel 304 flange (mặt bích inox 304) đã trở thành một tiêu chuẩn vàng nhờ sự cân bằng hoàn hảo giữa khả năng chống ăn mòn, đặc tính cơ lý và chi phí đầu tư. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những lưu ý kỹ thuật quan trọng giúp bạn tối ưu hóa hệ thống của mình.

Stainless steel 304 flange là gì?

Mặt bích inox 304 là loại phụ kiện đường ống được chế tạo từ mác thép không gỉ austenitic phổ biến nhất (SUS304), dùng để kết nối các đoạn ống, van, bơm và các thiết bị khác thành một hệ thống đồng nhất. Với hàm lượng tối thiểu 18% Crom và 8% Niken, loại mặt bích này sở hữu khả năng chống oxy hóa vượt trội trong nhiều môi trường khác nhau.

Thiết kế của mặt bích inox 304 cho phép tháo lắp linh hoạt để kiểm tra, làm sạch hoặc sửa chữa mà không cần cắt bỏ đường ống. Chính sự kết hợp giữa tính thẩm mỹ, độ sạch đạt chuẩn vi sinh và khả năng chịu tải cao đã khiến mặt bích inox 304 trở thành lựa chọn hàng đầu cho các ngành từ thực phẩm đến hóa chất nhẹ.

Mặt bích inox 304 hoạt động như thế nào?

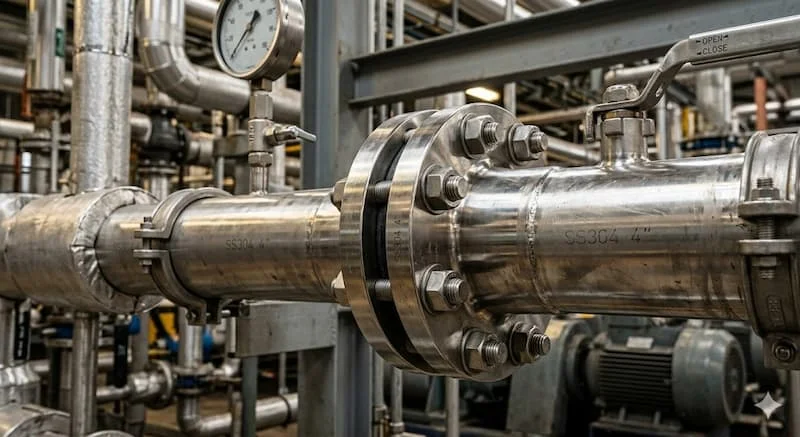

Nguyên lý kết nối cơ bản

Sự vận hành của một mối nối sử dụng mặt bích inox 304 dựa trên nguyên lý nén cơ học. Khi hai mặt bích được ép sát vào nhau thông qua hệ thống bulông, một vòng đệm (gasket) nằm ở giữa sẽ bị biến dạng dẻo để điền đầy các khuyết tật bề mặt trên mặt gương (sealing face), tạo ra một rào cản ngăn chặn lưu chất rò rỉ.

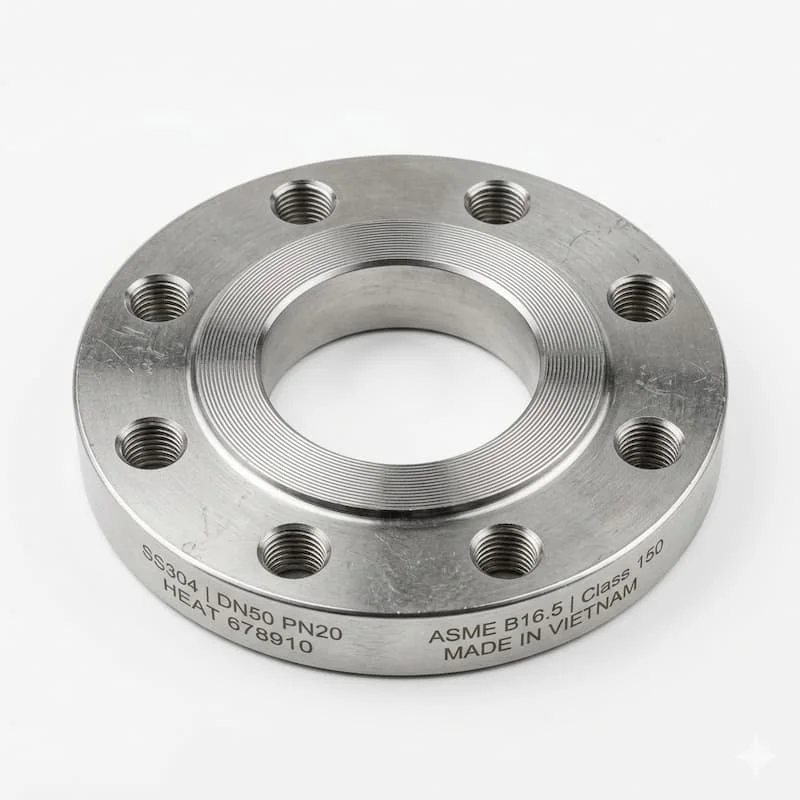

Cấu tạo chi tiết

Một bộ mặt bích inox 304 tiêu chuẩn bao gồm:

• Flange body: Thân mặt bích, phần chịu lực chính, được gia công chính xác từ phôi đúc hoặc rèn.

• Bolt holes: Các lỗ bulông được bố trí đồng tâm theo tiêu chuẩn (ASME, DIN, JIS).

• Sealing face: Bề mặt làm kín, có thể là mặt phẳng (FF), mặt lồi (RF) hoặc rãnh (RTJ).

Phân tích chuyên sâu: Vai trò của Gasket và Pressure Class

Trong hệ thống inox 304, gasket đóng vai trò là vật liệu hy sinh để đảm bảo độ kín. Việc chọn sai gasket (ví dụ dùng gasket quá cứng so với mặt bích inox) có thể gây xước bề mặt làm kín, dẫn đến leak kinh niên.

Bên cạnh đó, việc tuân thủ pressure class là bắt buộc. Nếu mặt bích không đúng cấp áp suất, hiện tượng uốn cong mặt bích (flange bowing) sẽ xảy ra khi siết lực bulông quá lớn, làm mất đi sự tiếp xúc phẳng đồng đều và gây mất an toàn toàn hệ thống.

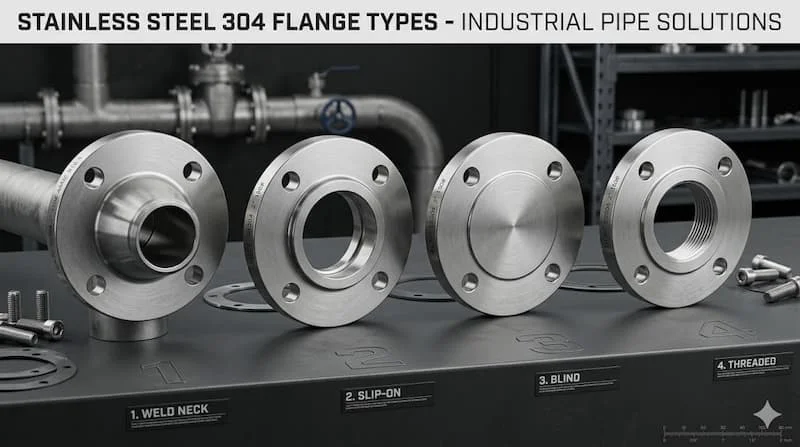

Các loại mặt bích inox 304 phổ biến

Mỗi thiết kế mặt bích inox 304 được tối ưu hóa cho một phương thức lắp đặt và điều kiện áp suất riêng biệt:

Weld Neck SS304 Flange (Mặt bích cổ hàn)

Được nhận diện bởi phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp chuyển ứng suất từ mặt bích sang ống, giảm sự tập trung áp suất tại chân mặt bích.

• Ứng dụng: Hệ thống áp suất cao, nhiệt độ thay đổi liên tục.

Slip On SS304 Flange (Mặt bích hàn trượt)

Ống được luồn vào bên trong mặt bích và hàn cả hai mặt trong và ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành thấp hơn loại Weld Neck.

• Ứng dụng: Hệ thống áp suất thấp đến trung bình.

Blind SS304 Flange (Mặt bích mù)

Là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các đầu chờ thiết bị.

• Ứng dụng: Cô lập hệ thống để bảo trì hoặc thử áp.

Threaded SS304 Flange (Mặt bích ren)

Kết nối với ống bằng mối nối ren, không cần hàn.

• Ưu điểm: Phù hợp cho các khu vực dễ cháy nổ nơi việc hàn bị hạn chế.

• Ứng dụng: Đường ống kích thước nhỏ, áp suất thấp.

Thông số kỹ thuật của mặt bích inox 304

Việc nắm vững thông số giúp bạn tránh sai sót khi đặt hàng. Dưới đây là bảng thông số tham khảo:

So sánh mặt bích inox 304 và stainless steel 316 flange

Nhiều người thường phân vân giữa 304 và 316. Bảng sau sẽ làm rõ sự khác biệt:

Insight: Inox 304 là "quốc dân" cho 90% ứng dụng piping dân dụng và công nghiệp nhẹ. Tuy nhiên, nếu hệ thống của bạn tiếp xúc trực tiếp với nước biển hoặc hóa chất gốc Clo, hãy nâng cấp lên inox 316 để tránh hiện tượng ăn mòn lỗ (pitting).

Vì sao inox 304 được dùng phổ biến cho flange?

Mặt bích inox 304 chiếm thị phần lớn nhất nhờ 4 yếu tố then chốt:

1. Chống gỉ sét vượt trội: Trong môi trường độ ẩm cao hoặc tiếp xúc với nước, inox 304 hình thành lớp màng bảo vệ tự phục hồi, ngăn chặn sự xuống cấp của kim loại.

2. Độ sạch đạt chuẩn: Bề mặt inox 304 không bám bẩn, dễ vệ sinh và không gây thôi nhiễm kim loại, cực kỳ quan trọng trong ngành thực phẩm và dược phẩm.

3. Dễ gia công: Khả năng uốn, hàn và tạo hình của SUS304 rất tốt, giúp giảm chi phí sản xuất mặt bích.

4. Hiệu quả kinh tế: Nó mang lại tuổi thọ gấp nhiều lần thép carbon trong khi chi phí bảo trì gần như bằng không.

Những yếu tố ảnh hưởng đến tuổi thọ flange inox 304

Dù bền bỉ, nhưng mặt bích inox 304 vẫn có "kẻ thù" nếu không được quản lý đúng cách:

• Pitting Corrosion (Ăn mòn lỗ): Xảy ra khi bề mặt tiếp xúc với ion Chloride (Cl-). Các lỗ nhỏ li ti xuất hiện và có thể xuyên thấu qua thân mặt bích.

• Crevice Corrosion (Ăn mòn khe hở): Thường xuất hiện ở vùng không gian hẹp giữa mặt bích và gasket nơi lưu chất bị đọng lại và nồng độ oxy thấp.

• Nhiệt độ: Khi nhiệt độ vượt quá 450°C, inox 304 có thể bị nhạy cảm hóa (sensitization), dẫn đến ăn mòn liên tinh thể tại các mối hàn.

mặt bích inox 304 được dùng ở đâu?

• Nhà máy thực phẩm & sữa: Kết nối các bồn chứa và đường ống dẫn nguyên liệu để đảm bảo vệ sinh an toàn thực phẩm.

• Hệ thống HVAC: Sử dụng trong các tháp giải nhiệt và đường ống nước lạnh của các tòa nhà cao tầng để tránh gỉ sét lâu dài.

• Hệ thống cấp nước sạch: Thay thế cho thép carbon tại các khớp nối quan trọng nhằm duy trì chất lượng nước.

• Nhà máy hóa chất nhẹ: Dùng trong các dây chuyền sản xuất xà phòng, chất tẩy rửa hoặc mỹ phẩm.

Khi nào nên dùng mặt bích inox 304?

Hãy chọn stainless steel 304 flange thay vì thép carbon khi:

• Hệ thống yêu cầu tính thẩm mỹ và vệ sinh cao.

• Môi trường lắp đặt có độ ẩm cao hoặc ngoài trời.

• Cần giảm thiểu chi phí bảo trì định kỳ (sơn chống gỉ).

Khi nào nên nâng cấp lên SS316? Nếu hệ thống xử lý nước thải có nồng độ muối cao hoặc trong các nhà máy lọc hóa dầu, inox 316 là phương án an toàn hơn để tránh hỏng hóc đột ngột do ăn mòn hóa học.

Những sai lầm thường gặp khi chọn flange inox 304

1. Nhầm lẫn Inox 201 và 304: Inox 201 rẻ hơn nhưng gỉ sét rất nhanh. Cần dùng dung dịch thử hoặc máy đo quang phổ để kiểm tra hàm lượng Niken.

2. Sai tiêu chuẩn (Standard mixing): Cố gắng lắp mặt bích tiêu chuẩn DIN vào hệ thống van tiêu chuẩn JIS. Dù cùng kích thước DN, nhưng số lỗ bulông và khoảng cách tâm lỗ có thể khác nhau.

3. Sử dụng bulông thép carbon cho mặt bích inox: Điều này gây ra ăn mòn điện hóa (galvanic corrosion), khiến mối nối bị kẹt cứng và gỉ sét trầm trọng tại điểm tiếp xúc.

Checklist chọn stainless steel 304 flange phù hợp

• Bước 1: Xác định lưu chất và nồng độ Chloride (để chọn 304 hay 316).

• Bước 2: Kiểm tra áp suất vận hành tối đa để chọn Pressure Class.

• Bước 3: Lựa chọn kiểu mặt bích (Slip on cho dễ lắp, Weld neck cho áp cao).

• Bước 4: Thống nhất tiêu chuẩn kích thước (ASME, DIN hay JIS) để khớp với van/bơm hiện có.

• Bước 5: Chọn gasket tương thích (như PTFE hoặc Graphite) đảm bảo không phản ứng với inox.

Góc chuyên gia: “Nên kiểm tra môi trường hóa chất kỹ lưỡng, đặc biệt là hàm lượng muối, trước khi quyết định chọn stainless steel 304 flange để tránh lãng phí chi phí thay thế sau này.”

Lưu ý khi lắp đặt flange inox 304

1. Siết bulông đều lực: Sử dụng phương pháp siết chéo (star pattern) để đảm bảo gasket được nén đều.

2. Tránh Contamination (Nhiễm bẩn): Không dùng dụng cụ bằng sắt đã bị gỉ để thi công mặt bích inox, vì các hạt sắt có thể bám vào bề mặt inox và gây gỉ sét cục bộ.

3. Dùng mỡ chống kẹt (Anti-seize): Inox rất dễ bị hiện tượng "cháy ren" (galling) khi siết bulông. Hãy bôi một lớp mỡ chuyên dụng lên ren bulông trước khi lắp.

Câu hỏi thường gặp về stainless steel 304 flange

1. Stainless steel 304 flange là gì?

Là mặt bích làm từ thép không gỉ 304, chứa 18% Cr và 8% Ni, dùng để kết nối và làm kín đường ống.

2. SS304 flange có chống gỉ hoàn toàn không?

Không hoàn toàn. Nó chống gỉ rất tốt trong môi trường nước và không khí bình thường, nhưng sẽ bị ăn mòn trong môi trường chứa nồng độ muối (chloride) cao hoặc axit mạnh.

3. Làm sao phân biệt mặt bích inox 304 và 201?

Cách chính xác nhất là dùng máy đo phổ (spectrometer) hoặc thuốc thử hóa học chuyên dụng (inox 304 sẽ không đổi màu hoặc đổi màu chậm hơn 201).

4. SS304 flange có chịu được áp suất 100 bar không?

Có, nếu bạn chọn đúng độ dày và Pressure Class (ví dụ Class 900 hoặc 1500 tùy kích thước).

Kết luận

Stainless steel 304 flange không chỉ là một phụ kiện kết nối, mà là lá chắn bảo vệ sự bền vững cho hệ thống đường ống công nghiệp. Với khả năng chống ăn mòn tin cậy, chi phí hợp lý và sự đa dạng về chủng loại, đây là giải pháp tối ưu cho hầu hết các nhu cầu piping hiện nay. Tuy nhiên, sự thành công của mối nối phụ thuộc vào việc bạn chọn đúng tiêu chuẩn và tuân thủ quy trình lắp đặt kỹ thuật.
