Flange 40 mm: Giải Pháp Kết Nối Toàn Diện Cho Hệ Thống Piping DN40

Trong lĩnh vực cơ khí và đường ống công nghiệp, việc lựa chọn phụ kiện kết nối chính xác là yếu tố sống còn quyết định đến hiệu suất vận hành và an toàn cháy nổ. Flange 40mm (hay mặt bích 40 mm) là một trong những linh kiện phổ biến nhất, đóng vai trò như "khớp nối" chiến lược trong các hệ thống dẫn lưu chất. Bài viết này sẽ phân tích chuyên sâu các khía cạnh kỹ thuật và ứng dụng thực tế để giúp bạn đưa ra quyết định mua hàng chính xác nhất.

Flange 40 mm là gì?

Flange 40mm là loại mặt bích có kích thước danh nghĩa tương ứng với đường ống DN40 (theo tiêu chuẩn DIN/ISO) hoặc 1-1/2 inch (theo tiêu chuẩn ASME). Đây là linh kiện cơ khí dạng đĩa, được thiết kế để kết nối các đoạn ống, van, bơm hoặc các thiết bị khác thông qua hệ thống bulông và gioăng làm kín.

Đặc điểm nổi bật của dòng flange 40mm chính là cấu trúc có các lỗ bulông (bolt holes) được bố trí chính xác theo tiêu chuẩn, kết hợp với bề mặt sealing (mặt gương) giúp việc lắp đặt và tháo rời để bảo trì trở nên vô cùng linh hoạt. Khác với phương pháp hàn trực tiếp, mặt bích cho phép hệ thống vận hành liên tục mà vẫn dễ dàng thay thế linh kiện khi cần thiết.

Flange 40mm hoạt động như thế nào?

Nguyên lý vận hành cơ bản

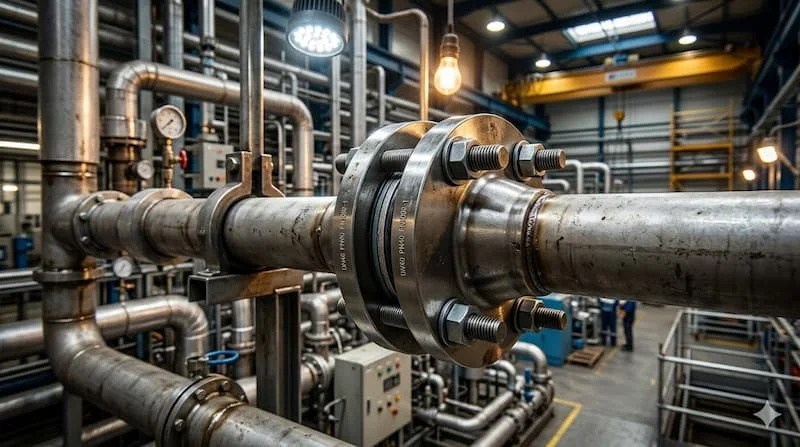

Về bản chất, flange 40mm hoạt động dựa trên cơ chế nén cơ học. Khi hai mặt bích được đặt đối diện nhau, một vòng gioăng (gasket) sẽ được chèn vào giữa. Thông qua việc siết chặt hệ thống bulông theo lực momen xoắn (bolt torque) quy định, gasket bị biến dạng và điền đầy vào các rãnh siêu nhỏ trên bề mặt mặt bích, tạo ra một rào cản ngăn chặn tuyệt đối sự rò rỉ của lưu chất.

Cấu tạo chi tiết

Một bộ khớp nối mặt bích 40 mm hoàn chỉnh bao gồm:

• Flange body: Thân mặt bích, nơi chịu tải trọng chính của áp suất.

• Bolt holes: Số lượng lỗ thường là 4 hoặc 8 tùy theo áp suất class.

• Sealing face: Bề mặt làm kín (có thể là mặt phẳng FF hoặc mặt lồi RF).

Góc nhìn chuyên gia: Tại sao lực siết và Gasket lại quan trọng?

Nếu coi mặt bích là khung xương thì gasket chính là "thịt" tạo ra độ kín. Việc tính toán bolt torque không chỉ đơn thuần là siết chặt, mà phải đạt đến ngưỡng đủ để thắng áp suất trong lòng ống nhưng không quá mạnh làm nát cấu trúc gasket. Một sự sai lệch nhỏ trong Alignment (căn chỉnh) cũng có thể dẫn đến hiện tượng rò rỉ ngay cả khi dùng mặt bích cao cấp nhất.

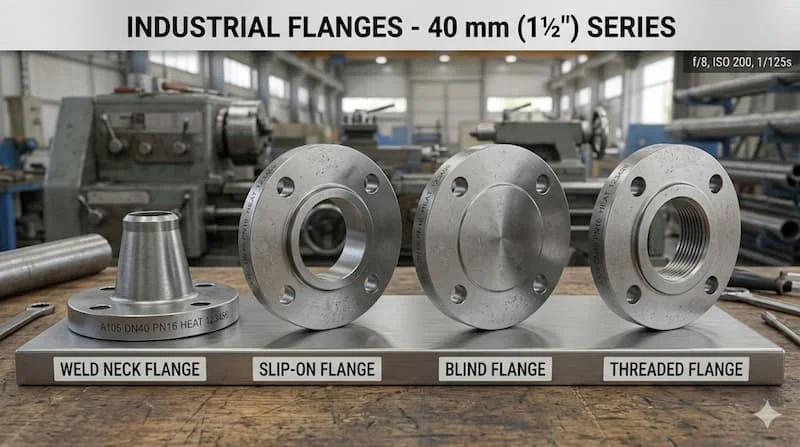

Các loại flange 40mm phổ biến hiện nay

Dựa trên cấu tạo và phương thức kết nối, thị trường hiện chia thành 4 dòng chủ lực:

1. Slip On Flange 40mm (Mặt bích hàn trượt)

Loại này có đường kính trong lớn hơn đường kính ống một chút, cho phép ống trượt vào bên trong rồi mới thực hiện mối hàn cả trong lẫn ngoài.

• Ưu điểm: Dễ căn chỉnh, chi phí thấp.

• Ứng dụng: Hệ thống áp suất thấp, đường ống nước dân dụng.

2. Weld Neck Flange 40mm (Mặt bích cổ cao)

Đặc trưng bởi phần cổ dài được vát mép để hàn đối đầu (butt weld) trực tiếp vào ống.

• Ưu điểm: Khả năng chịu lực cực tốt, phân phối ứng suất đều.

• Ứng dụng: Môi trường áp suất cao, nhiệt độ khắc nghiệt như dầu khí, hóa chất.

3. Blind Flange 40mm (Mặt bích mù)

Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc vị trí chờ.

• Ưu điểm: Dễ tháo rời để mở rộng hệ thống trong tương lai.

• Ứng dụng: Kiểm tra áp suất đường ống, ngăn dòng chảy tạm thời.

4. Threaded Flange 40mm (Mặt bích ren)

Kết nối bằng ren trong, không cần hàn.

• Ưu điểm: Lắp đặt nhanh, dùng được trong khu vực cấm lửa.

• Ứng dụng: Hệ thống khí nén áp thấp, kích thước ống nhỏ.

Thông số kỹ thuật của flange 40mm

Việc đọc hiểu thông số là điều kiện tiên quyết để chọn được sản phẩm tương thích. Dưới đây là bảng thông số tham khảo cho dòng DN40:

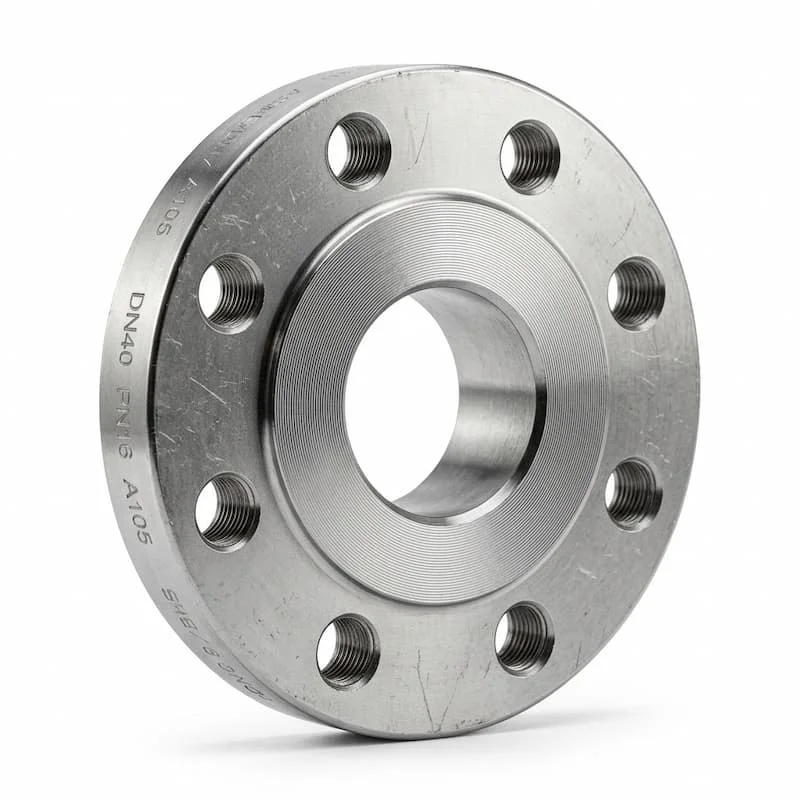

Cách đọc thông số: Một mặt bích thường được khắc ký hiệu như DN40 PN16 BS4504. Trong đó, PN16 là áp suất làm việc (16 bar), BS4504 là tiêu chuẩn của Anh. Sai sót phổ biến nhất là nhầm lẫn giữa tiêu chuẩn ASME (Class) và DIN (PN), dẫn đến lỗ bulông không khớp nhau.

So sánh flange 40mm inox và thép carbon

Sự lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ hệ thống và ngân sách dự án.

Vì sao flange 40mm cần đúng pressure class?

Pressure class (Cấp áp suất) không chỉ là một con số, nó xác định độ dày của mặt bích và kích thước bulông.

1. An toàn hệ thống: Sử dụng mặt bích Class 150 cho hệ thống Class 300 sẽ dẫn đến tình trạng cong vênh bề mặt, gây nổ mối nối khi áp suất đạt đỉnh.

2. Khả năng chịu nhiệt: Khi nhiệt độ tăng, khả năng chịu áp của vật liệu giảm xuống. Do đó, việc chọn đúng Class giúp dự phòng rủi ro biến dạng dẻo dưới nhiệt độ cao.

3. Ngăn ngừa Leak: Class càng cao, mặt bích càng dày, tạo ra mặt phẳng tiếp xúc ổn định hơn cho gasket.

Những yếu tố ảnh hưởng đến độ kín của flange 40mm

• Gasket Compatibility: Gioăng phải phù hợp với hóa chất. Ví dụ: Dùng gioăng cao su cho hóa chất mạnh sẽ gây mủn và rò rỉ.

• Surface Finish: Bề mặt mặt bích (smooth hay serrated) phải tương thích với loại gioăng. Spiral wound gasket thường yêu cầu mặt RF (Raised Face).

• Alignment: Hai mặt bích phải song song tuyệt đối. Nếu lệch tâm, lực siết bulông sẽ bị dồn về một phía, phía còn lại chắc chắn sẽ bị hở.

Ứng dụng thực tế: Flange 40mm được dùng ở đâu?

• Nhà máy hóa chất: Sử dụng mặt bích inox 40 mm để vận chuyển dung dịch axit loãng giữa các bồn chứa.

• Hệ thống HVAC: Dùng mặt bích thép trong các tháp giải nhiệt và đường ống nước lạnh điều hòa trung tâm.

• Đường ống hơi (Steam): Weld Neck Flange 40mm được ưu tiên để chịu được nhiệt độ và áp suất hơi bão hòa.

• Hệ thống xử lý nước: Dùng flange nhựa hoặc thép mạ kẽm cho các trạm bơm bùn và lọc nước thải.

Những sai lầm thường gặp khi chọn flange 40mm

Dưới đây là lời cảnh báo từ các chuyên gia vận hành:

• Mixing Standards: Cố gắng lắp mặt bích tiêu chuẩn JIS (Nhật) vào hệ thống DIN (Đức). Dù cùng là DN40, nhưng số lỗ bulông hoặc khoảng cách tâm lỗ có thể khác nhau hoàn toàn.

• Sai vật liệu bulông: Sử dụng bulông thép thường cho mặt bích inox trong môi trường biển, dẫn đến gỉ sét mối nối sau vài tháng.

• Over-torque: Siết quá lực làm bẹp gioăng hoặc nứt mặt bích (đặc biệt là mặt bích gang hoặc nhựa).

Checklist chọn flange 40mm phù hợp

Trước khi chốt đơn hàng, hãy kiểm tra 5 bước sau:

1. Xác định kích thước: Ống của bạn là DN40 (48.3mm) hay 1-1/2 inch?

2. Thông số áp suất: Hệ thống chạy tối đa bao nhiêu Bar? (PN10, PN16 hay Class 150?)

3. Bề mặt làm kín: Bạn cần mặt phẳng (FF) hay mặt lồi (RF)?

4. Vật liệu: Inox 304 cho thẩm mỹ/sạch sẽ hay Thép Carbon cho kinh tế?

5. Tiêu chuẩn: Phải đồng nhất giữa mặt bích - van - ống (ASME, DIN, JIS).

Lời khuyên: “Nên kiểm tra pressure class và tiêu chuẩn kỹ thuật trước khi đặt hàng để tránh lãng phí chi phí vận chuyển và đổi trả.”

Câu hỏi thường gặp về flange 40mm (FAQ)

FAQ 1: Flange 40 mm tương đương DN bao nhiêu?

Trả lời: Tương đương DN40 hoặc 1-1/2 inch (hệ NPS).

FAQ 2: Có thể dùng mặt bích 40 mm inox cho đường ống thép không?

Trả lời: Có thể, nhưng cần lưu ý hiện tượng ăn mòn điện hóa tại điểm tiếp xúc. Thông thường nên dùng vật liệu đồng nhất.

FAQ 3: Flange 40 mm có chịu được áp suất 40 bar không?

Trả lời: Có, nếu bạn chọn loại có Pressure Class PN40 hoặc Class 300 trở lên.

FAQ 4: Nên chọn mặt bích hàn hay mặt bích ren?

Trả lời: Chọn mặt bích hàn cho độ bền lâu dài; chọn mặt bích ren nếu bạn cần lắp đặt nhanh hoặc không có máy hàn tại công trường.

Kết luận

Flange 40 mm là giải pháp kết nối linh hoạt, an toàn và cực kỳ hiệu quả cho các hệ thống đường ống kích thước trung bình. Việc hiểu rõ về vật liệu, áp suất và tiêu chuẩn không chỉ giúp bạn tối ưu chi phí mà còn bảo vệ hệ thống khỏi những rủi ro rò rỉ nguy hiểm. Hãy nhớ rằng: Một hệ thống piping bền bỉ bắt đầu từ những mặt bích chuẩn xác nhất.

Liên hệ ngay để được đội ngũ chuyên gia tư vấn kỹ thuật và báo giá flange 40 mm chính xác nhất cho dự án của bạn!
