Raised Face Flange: Giải Pháp Làm Kín Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong kỹ thuật cơ khí và xây dựng hệ thống piping, việc lựa chọn kiểu bề mặt kết nối (Flange Face) đóng vai trò quyết định đến độ bền và tính an toàn của toàn bộ hệ thống. Trong số các tiêu chuẩn phổ biến, mặt bích có mặt lồi nổi lên như một lựa chọn hàng đầu nhờ khả năng chịu áp suất vượt trội và hiệu suất làm kín đáng tin cậy. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn loại mặt bích này cho dự án của bạn.

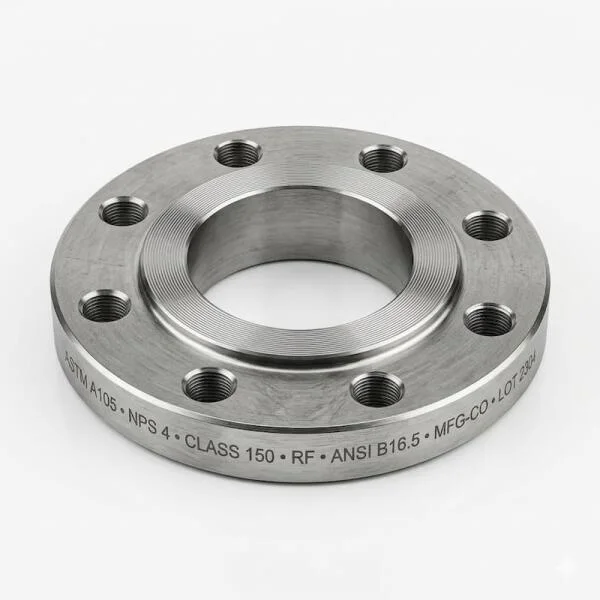

Raised face flange là gì?

Raised face flange (mặt bích có mặt lồi) là loại mặt bích có phần bề mặt tiếp xúc để đặt gasket (gioăng làm kín) được thiết kế nhô cao hơn so với phần thân của mặt bích. Thiết kế này nhằm mục đích tập trung áp lực siết lên một diện tích nhỏ hơn, từ đó tối ưu hóa khả năng làm kín tại điểm kết nối đường ống.

Đây là kiểu mặt bích phổ biến nhất được quy định trong tiêu chuẩn ASME B16.5. Đặc điểm nhận dạng dễ nhất của RF Flange chính là phần diện tích xung quanh lỗ ống được đúc lồi lên. Chính cấu tạo này giúp tăng cường áp lực lên gasket, đảm bảo hệ thống không bị rò rỉ ngay cả trong điều kiện áp suất trung bình đến cao.

Mặt bích có mặt lồi hoạt động như thế nào?

Nguyên lý vận hành

Cơ chế hoạt động của mặt bích có mặt lồi dựa trên nguyên lý tập trung ứng suất (Stress Concentration). Khi hai mặt bích RF được ghép nối, gasket sẽ nằm gọn trên phần bề mặt nhô cao (raised face). Khi các bulông (bolts) được siết chặt, toàn bộ lực ép từ bulông không dàn trải ra toàn bộ bề mặt mặt bích mà tập trung hoàn toàn vào phần diện tích nhỏ của mặt lồi.

Lực ép lớn này làm biến dạng gasket, giúp nó điền đầy vào các rãnh nhỏ (serrations) trên bề mặt mặt bích, tạo ra một rào cản kín khít tuyệt đối ngăn chặn lưu chất rò rỉ ra ngoài.

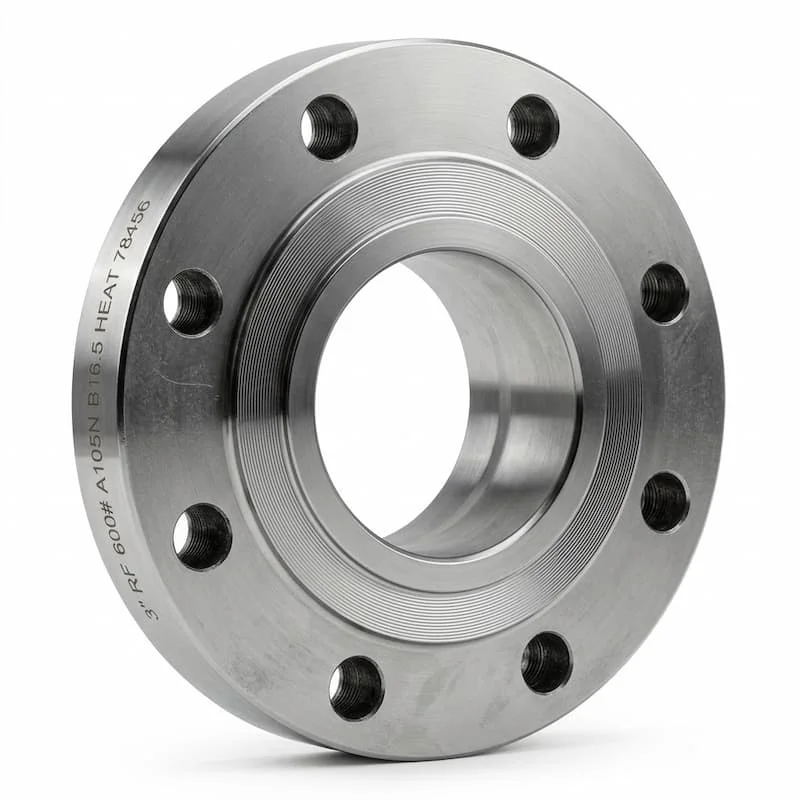

Cấu tạo chi tiết

Một bộ mặt bích RF tiêu chuẩn bao gồm các thành phần:

• Flange Body: Thân mặt bích, nơi chịu tải trọng chính.

• Raised Face Area: Phần mặt lồi, thường có độ cao tiêu chuẩn là 1.6mm (1/16 inch) cho Class 150/300 và 6.4mm (1/4 inch) cho các Class cao hơn.

• Bolt Holes: Các lỗ xỏ bulông được bố trí chuẩn xác theo vòng tròn (bolt circle).

Tại sao RF Flange phổ biến hơn FF Flange?

So với Flat Face (FF) Flange, loại mặt bích RF chiếm ưu thế tuyệt đối trong các ứng dụng công nghiệp nặng. Lý do là vì ở FF Flange, lực siết bị phân tán trên toàn bộ bề mặt rộng lớn, đòi hỏi lực siết cực lớn mới đạt được hiệu quả làm kín tương đương. Ngược lại, RF Flange cho phép đạt được sealing pressure cao hơn với cùng một lực siết bulông, giúp bảo vệ hệ thống khỏi các rủi ro tụt áp.

Các loại mặt bích có mặt lồi phổ biến hiện nay

Tùy vào phương thức kết nối với ống và mục đích sử dụng, RF Flange được chia thành nhiều loại hình học khác nhau:

Weld Neck RF Flange (Mặt bích cổ hàn)

Đây là loại cao cấp nhất với phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp chuyển bớt ứng suất từ mặt bích sang ống, cực kỳ phù hợp cho các hệ thống có áp suất và nhiệt độ cao, hoặc các môi trường có sự dao động tải trọng lớn.

Slip On RF Flange (Mặt bích hàn trượt)

Có thiết kế lỗ trong lớn hơn đường kính ngoài của ống một chút để ống có thể trượt vào bên trong. Loại này dễ lắp đặt, chi phí thấp hơn Weld Neck nhưng khả năng chịu tải trọng mỏi kém hơn. Thường dùng trong các hệ thống áp suất trung bình.

Blind RF Flange (Mặt bích mù)

Là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các vị trí chờ. Khi kết hợp với bề mặt RF, mặt bích mù tạo ra một nắp chặn an toàn, chịu được áp lực lớn từ dòng lưu chất tác động trực tiếp.

Threaded RF Flange (Mặt bích ren)

Kết nối với ống bằng ren thay vì hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ, nơi việc hàn bị hạn chế. Tuy nhiên, chúng chỉ hiệu quả ở kích thước ống nhỏ và áp suất thấp.

Thông số kỹ thuật của mặt bích có mặt lồi

Việc nắm vững thông số kỹ thuật giúp kỹ sư tránh được các sai sót gây lãng phí hoặc mất an toàn. Dưới đây là bảng tổng hợp các thông số cốt lõi theo tiêu chuẩn quốc tế:

Ý nghĩa của RF Height: Độ cao của mặt lồi không chỉ là để phân biệt. Nó tạo ra một khoảng hở nhất định giữa hai phần thân mặt bích khi đã lắp gasket, giúp ngăn ngừa tình trạng hai thân mặt bích chạm nhau trước khi gasket được ép đủ lực.

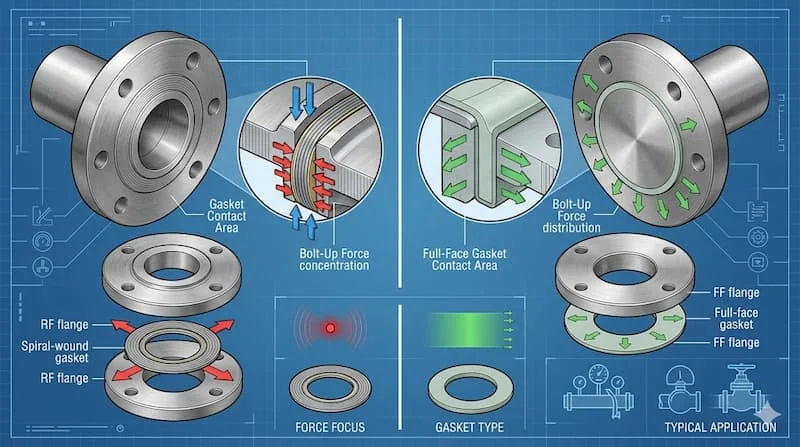

So sánh mặt bích có mặt lồi và flat face flange

Việc nhầm lẫn giữa hai loại này có thể dẫn đến hậu quả nghiêm trọng, đặc biệt là nứt vỡ mặt bích khi lắp đặt sai cách.

Insight chuyên gia: Tuyệt đối không nên lắp một mặt bích RF (thép) với một mặt bích FF (gang). Khi siết bulông, phần nhô cao của RF sẽ tạo ra một moment uốn lên mặt bích FF, rất dễ làm gãy vỡ mặt bích gang.

Vì sao mặt bích có mặt lồi có khả năng sealing tốt?

Khả năng làm kín vượt trội của RF flange không phải ngẫu nhiên. Nó đến từ sự kết hợp giữa hình học và vật lý học:

1. Tăng Sealing Stress: Bằng cách giảm diện tích tiếp xúc, áp lực ($P = F/A$) tăng lên đáng kể trên bề mặt gasket. Điều này đảm bảo gasket "ăn" sâu vào các rãnh răng cưa trên mặt bích.

2. Gasket Compatibility: RF flange thường sử dụng các loại gioăng chịu áp cao như Spiral Wound Gasket (gioăng xoắn thép). Cấu tạo của RF giúp giữ chặt vòng kim loại của gioăng, ngăn chặn hiện tượng thổi bay (blowout) khi áp suất đường ống tăng đột ngột.

3. Bề mặt rãnh khía (Serrations): Bề mặt RF thường được gia công các rãnh đồng tâm hoặc xoắn ốc. Khi siết, vật liệu gasket mềm hơn sẽ bị ép vào các rãnh này, tạo ra một mê cung ngăn chặn sự rò rỉ của phân tử khí hoặc chất lỏng.

Những yếu tố ảnh hưởng đến hiệu quả sealing của RF flange

Để đạt được hiệu quả làm kín tối đa, chỉ chọn đúng mặt bích là chưa đủ. Bạn cần chú ý:

• Bolt Torque (Lực siết bulông): Lực siết quá yếu sẽ gây leak, nhưng quá mạnh có thể làm nát gasket hoặc biến dạng mặt bích. Cần tuân thủ biểu đồ torque tiêu chuẩn.

• Gasket Material: Chọn vật liệu gasket phải tương thích với hóa chất và nhiệt độ của lưu chất. Ví dụ: Hệ thống hơi nóng cần gioăng chì (graphite) hoặc xoắn thép, trong khi hóa chất cần PTFE.

• Surface Finish: Độ nhám bề mặt (thường từ 125–250 µin) phải phù hợp với loại gasket. Nếu mặt bích quá trơn, gasket có thể bị trượt; nếu quá nhám, nó có thể tạo ra các kẽ hở siêu vi.

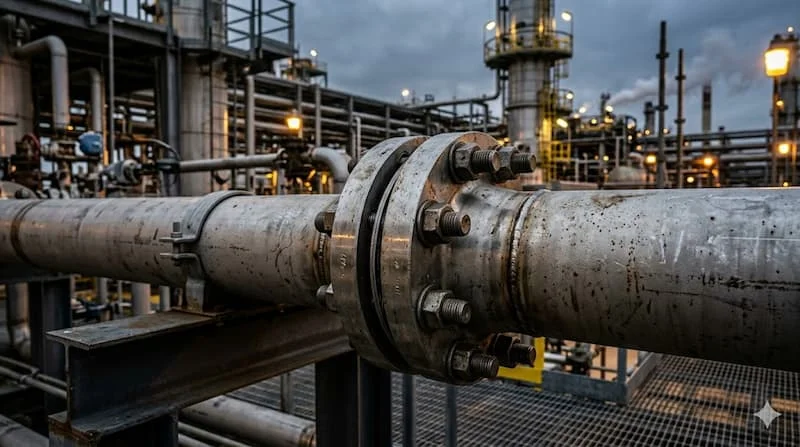

Ứng dụng thực tế của mặt bích có mặt lồi

Nhờ tính linh hoạt và độ tin cậy, mặt bích RF có mặt trong hầu hết các dự án kỹ thuật trọng điểm:

• Dầu khí (Oil & Gas): Sử dụng trong các giàn khoan, đường ống dẫn dầu thô và khí tự nhiên nhờ khả năng chịu áp lực cực cao.

• Hóa chất: Các nhà máy lọc dầu, sản xuất phân bón sử dụng RF Flange kết hợp với gasket chịu ăn mòn để đảm bảo an toàn môi trường.

• Hệ thống hơi nóng (Steam): Trong các lò hơi công nghiệp, sự giãn nở nhiệt liên tục yêu cầu một kết nối ổn định như Weld Neck RF.

• Nhà máy điện: Hệ thống làm mát và dẫn hơi áp suất cao trong nhiệt điện hoặc điện hạt nhân.

Khi nào nên dùng mặt bích có mặt lồi?

Bạn nên ưu tiên chọn Raised Face Flange khi:

• Hệ thống vận hành ở áp suất từ Class 150 trở lên.

• Lưu chất có tính nguy hại, yêu cầu độ kín khít tuyệt đối để tránh ô nhiễm môi trường.

• Nhiệt độ môi trường thay đổi liên tục, gây ra sự co giãn nhiệt cho đường ống.

Khi nào KHÔNG nên dùng?

Tránh dùng RF Flange khi kết nối với các thiết bị có mặt bích bằng gang, composite hoặc nhựa (như bơm, van gang). Trong trường hợp này, Flat Face Flange là lựa chọn an toàn hơn để tránh gây nứt thiết bị khi siết bulông.

Những sai lầm thường gặp khi chọn RF flange

Dưới đây là các lỗi phổ biến mà các kỹ sư thường gặp phải:

1. Lắp sai loại Gasket: Sử dụng gioăng Full Face (có lỗ bulông) cho mặt bích RF. Điều này làm giảm đáng kể áp lực lên phần mặt lồi, dẫn đến rò rỉ.

2. Siết bulông không đều: Không tuân thủ thứ tự siết hình sao (star pattern) dẫn đến mặt bích bị vênh, gây hiện tượng "uneven torque" và leak cục bộ.

3. Lắp lẫn RF và FF: Như đã phân tích, đây là lỗi "chí mạng" có thể phá hủy thiết bị.

4. Bỏ qua tình trạng bề mặt: Sử dụng lại mặt bích cũ có vết trầy xước sâu trên phần raised face mà không qua gia công lại.

Checklist chọn raised face flange phù hợp

Để đảm bảo chọn đúng sản phẩm, hãy điền vào checklist sau:

• Bước 1: Xác định áp suất vận hành tối đa và nhiệt độ làm việc.

• Bước 2: Đối chiếu tiêu chuẩn ASME B16.5 để chọn Pressure Class (150, 300...).

• Bước 3: Xác định độ cao mặt lồi (RF height) là 1.6mm hay 6.4mm dựa trên Class.

• Bước 4: Chọn vật liệu mặt bích (A105, SS304, SS316...) tương thích với môi chất.

• Bước 5: Lựa chọn loại gasket đi kèm (Spiral wound là ưu tiên cho RF).

• Bước 6: Kiểm tra tính tương thích của bulông (Grade, chiều dài).

Lời khuyên chuyên gia: Luôn kiểm tra kỹ tương quan giữa gasket và pressure class. Một bộ mặt bích tốt nhưng dùng gasket rẻ tiền không phù hợp sẽ là mắt xích yếu nhất phá hỏng toàn bộ hệ thống.

Câu hỏi thường gặp (FAQ) về Raised Face Flange

1. Raised face flange có chịu được áp suất cao không?

Có, đây là thiết kế chuyên dụng cho áp suất từ trung bình đến rất cao (lên tới Class 2500).

2. Độ cao mặt lồi (RF height) là bao nhiêu?

Thông thường là 1.6mm (1/16 inch) cho các dòng Class thấp (150, 300) và 6.4mm (1/4 inch) cho các dòng Class cao hơn.

3. Có thể dùng gioăng cao su cho RF Flange không?

Có thể dùng cho áp suất thấp và nhiệt độ thường, nhưng đối với RF Flange, các chuyên gia khuyến khích dùng gioăng kim loại hoặc gioăng xoắn thép để tận dụng tối đa khả năng làm kín.

4. Tại sao trên mặt RF lại có các đường vân tròn?

Đó là các rãnh serration giúp tăng độ bám cho gasket, ngăn chặn sự dịch chuyển của gioăng dưới áp lực lớn.

5. Có thể lắp mặt bích RF với mặt bích FF không?

Không khuyến khích. Nếu bắt buộc phải lắp, cần mài bỏ phần mặt lồi của RF để biến nó thành FF, hoặc sử dụng các biện pháp đệm đặc biệt để tránh làm gãy mặt bích FF.

Kết luận

Raised face flange là một thành phần không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Với ưu điểm về khả năng tập trung lực ép, chịu áp suất cao và độ bền vượt trội, nó đảm bảo cho sự vận hành ổn định của các nhà máy dầu khí, hóa chất và năng lượng. Tuy nhiên, hiệu quả của nó phụ thuộc hoàn toàn vào việc bạn chọn đúng thông số, đúng loại gasket và quy trình lắp đặt chuẩn xác.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống piping của mình hoặc cần tư vấn sâu hơn về các tiêu chuẩn mặt bích, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi.

Liên hệ ngay để được tư vấn chọn Raised Face Flange phù hợp và nhận báo giá tốt nhất cho công trình của bạn!
