Flange ANSI B16.5: Tiêu Chuẩn Vàng Trong Hệ Thống Đường Ống Công Nghiệp

Trong lĩnh vực kỹ thuật piping, việc đảm bảo tính đồng bộ và an toàn cho các mối nối áp lực là ưu tiên hàng đầu. Flange ANSI B16 5 (hay còn gọi là mặt bích ASME B16.5) không chỉ đơn thuần là một phụ kiện, mà là một "ngôn ngữ chung" giúp các kỹ sư trên toàn thế giới kết nối các hệ thống phức tạp một cách chính xác. Bài viết này sẽ phân tích chi tiết về tiêu chuẩn này, từ cấu tạo kỹ thuật đến các ứng dụng thực tế trong công nghiệp.

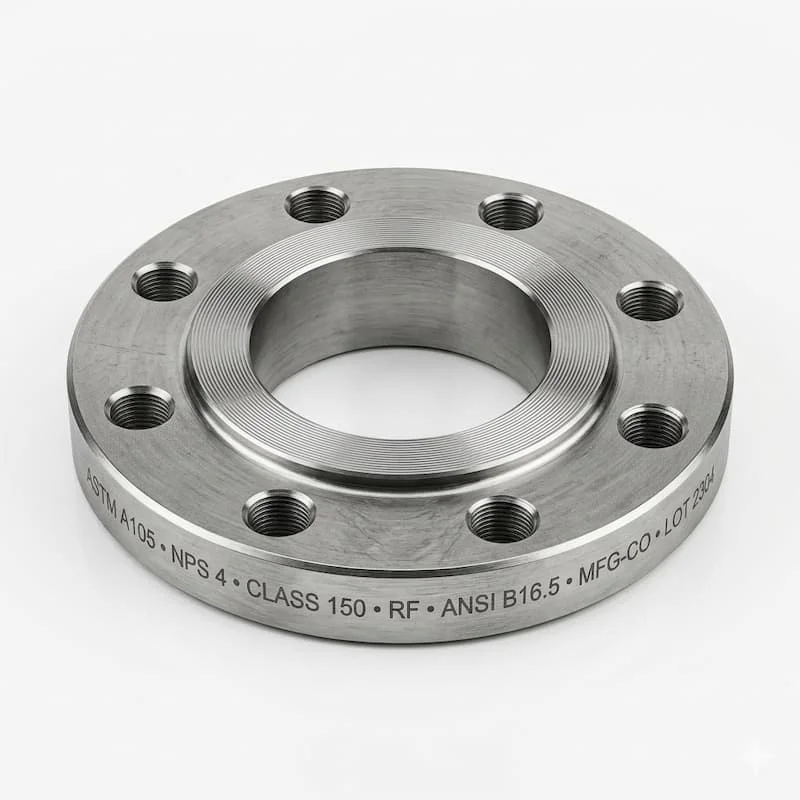

Flange ANSI B16.5 là gì?

Flange ANSI B16.5 là mặt bích được sản xuất và kiểm định theo tiêu chuẩn ASME/ANSI B16.5 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ. Tiêu chuẩn này quy định chi tiết về kích thước, dung sai, vật liệu, áp suất công tác, nhiệt độ và các kiểu bề mặt làm kín cho mặt bích có kích thước từ NPS 1/2 đến NPS 24.

Sự ra đời của tiêu chuẩn này giúp chuẩn hóa việc sản xuất mặt bích, đảm bảo rằng một mặt bích được sản xuất tại Mỹ có thể lắp khớp hoàn toàn với một mặt bích sản xuất tại Việt Nam hay bất kỳ đâu, miễn là chúng cùng tuân thủ ANSI B16.5. Đây là nền tảng cốt lõi cho các hệ thống đường ống dẫn dầu, khí ga và hóa chất trên toàn cầu.

Tiêu chuẩn ANSI B16.5 hoạt động như thế nào?

Quy định đồng bộ về mặt kỹ thuật

Tiêu chuẩn flange ansi b16.5 không hoạt động độc lập mà đóng vai trò là một "bộ khung" quy chiếu. Khi một nhà sản xuất ghi nhãn sản phẩm là flange ANSI B16 5, họ cam kết rằng:

• Kích thước hình học: Đường kính ngoài, độ dày, vòng tròn lỗ bulông (bolt circle) đều nằm trong sai số cho phép.

• Khả năng chịu tải: Mặt bích đó đã được tính toán để chịu được mức áp suất cụ thể tại một ngưỡng nhiệt độ nhất định.

Tại sao tiêu chuẩn giúp mặt bích "interchangeable"?

Khả năng hoán đổi (interchangeable) là ưu điểm lớn nhất. Nhờ tiêu chuẩn hóa số lượng và kích thước lỗ bulông, các kỹ sư có thể dễ dàng thay thế các loại van, bơm hoặc đoạn ống mà không lo ngại về việc không khớp nối.

Vai trò của Pressure Class

Pressure class (Cấp áp suất) là "trái tim" của ANSI B16.5. Nó xác định giới hạn vận hành an toàn của hệ thống. Nếu không có tiêu chuẩn này, việc lắp đặt một mặt bích yếu vào hệ thống áp suất cao sẽ dẫn đến những thảm họa rò rỉ hoặc cháy nổ nghiêm trọng.

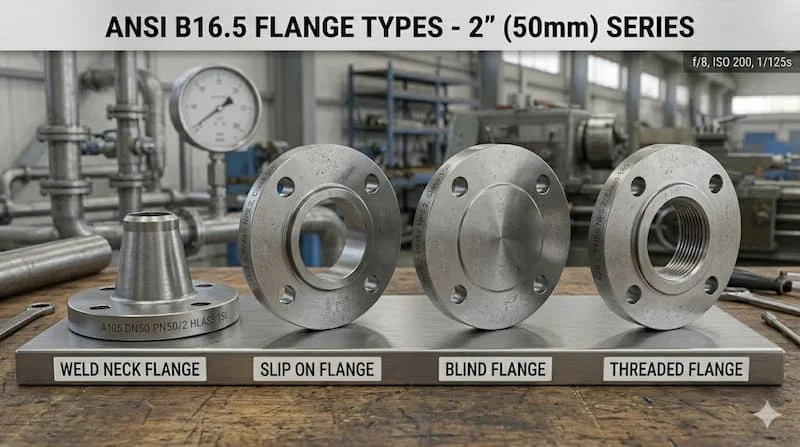

Các loại flange ANSI B16 5 phổ biến

Mỗi loại mặt bích trong tiêu chuẩn flange ansi b16.5 được thiết kế để xử lý các ứng suất cơ học khác nhau:

Weld Neck Flange (Mặt bích cổ hàn)

Có phần cổ dài vát mép để hàn đối đầu với ống. Thiết kế này giúp chuyển ứng suất từ mặt bích sang ống, cực kỳ phù hợp cho môi trường áp suất cao và nhiệt độ khắc nghiệt.

Slip On Flange (Mặt bích hàn trượt)

Ống được luồn vào bên trong mặt bích và hàn cả hai mặt trong và ngoài. Ưu điểm là dễ lắp đặt và chi phí thấp hơn Weld Neck, nhưng khả năng chịu tải trọng mỏi kém hơn.

Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để đóng kín các đầu ống hoặc vị trí chờ. Đây là loại chịu ứng suất uốn lớn nhất do áp suất lưu chất tác động trực tiếp lên đĩa chặn.

Threaded Flange (Mặt bích ren)

Kết nối với ống bằng ren, không cần hàn. Thường dùng trong các hệ thống áp suất thấp hoặc khu vực dễ cháy nổ nơi việc hàn bị hạn chế.

Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một hốc và hàn một đường duy nhất bên ngoài. Thường dùng cho các đường ống kích thước nhỏ nhưng yêu cầu áp suất cao.

Thông số kỹ thuật flange ANSI B16 5

Để chọn đúng loại flange ANSI B16 5, kỹ sư cần nắm vững các thông số cơ bản sau:

Pressure class trong ANSI B16.5 là gì?

Pressure class không phải là một hằng số áp suất đứng độc lập mà nó liên quan mật thiết đến nhiệt độ và vật liệu.

• Class 150 & 300: Phổ biến nhất trong các hệ thống xử lý nước, HVAC và hóa chất nhẹ.

• Class 600: Dùng trong đường ống dẫn khí đốt áp suất trung bình.

• Class 900 – 2500: Dùng trong các môi trường cực đoan như khai thác dầu khí biển sâu hoặc nhà máy nhiệt điện.

Chuyên sâu về Pressure-Temperature Rating:

Một sai lầm phổ biến là nghĩ Class 150 nghĩa là chịu được 150 psi. Thực tế, tại nhiệt độ phòng, một mặt bích thép carbon Class 150 có thể chịu được khoảng 285 psi. Tuy nhiên, khi nhiệt độ tăng lên 400°C, khả năng chịu áp của nó giảm xuống chỉ còn khoảng 65 psi. Đây gọi là bảng tra Pressure-Temperature Rating trong chuẩn ASME B16.5.

So sánh ANSI B16.5 với DIN và JIS

Việc nhầm lẫn giữa các tiêu chuẩn quốc tế là nguyên nhân hàng đầu gây ra lỗi lắp đặt tại công trường.

Sự khác biệt cốt lõi: Dù cùng kích thước danh nghĩa (ví dụ DN50 và 2 inch), nhưng số lượng lỗ bulông và đường kính vòng tròn lỗ của ANSI thường khác biệt so với DIN hay JIS. Do đó, bạn không thể lắp lẫn một mặt bích ANSI với một van tiêu chuẩn DIN mà không có bộ chuyển đổi.

Các vật liệu dùng cho flange ANSI B16 5

Vật liệu được lựa chọn dựa trên tính chất hóa học của lưu chất và nhiệt độ vận hành:

1. Carbon Steel (A105): Phổ biến nhất cho dầu, khí và nước ở điều kiện không ăn mòn.

2. Stainless Steel (A182 F304/F316): Dùng trong môi trường ăn mòn, thực phẩm, dược phẩm hoặc nơi yêu cầu vệ sinh cao.

3. Alloy Steel (A182 F11/F22): Dùng cho hệ thống nhiệt độ rất cao (nhà máy điện).

4. PVC/CPVC: Dùng trong xử lý nước thải hoặc hóa chất nồng độ thấp (thường áp dụng kích thước theo chuẩn ANSI).

Vì sao ANSI B16.5 được dùng phổ biến?

Tiêu chuẩn flange ANSI B16 5 thống trị thị trường vì nhiều lý do:

• Tính toàn cầu: Hầu hết các thiết bị dầu khí (van, máy nén, bơm) từ các thương hiệu lớn đều sản xuất theo chuẩn ANSI.

• Độ tin cậy: Các thông số độ dày và vật liệu trong ANSI B16.5 có hệ số an toàn rất cao, giúp hệ thống vận hành bền bỉ qua hàng thập kỷ.

• Dễ thay thế: Việc tìm mua một mặt bích chuẩn ANSI tại bất kỳ quốc gia nào cũng dễ dàng hơn so với các tiêu chuẩn nội địa ít phổ biến.

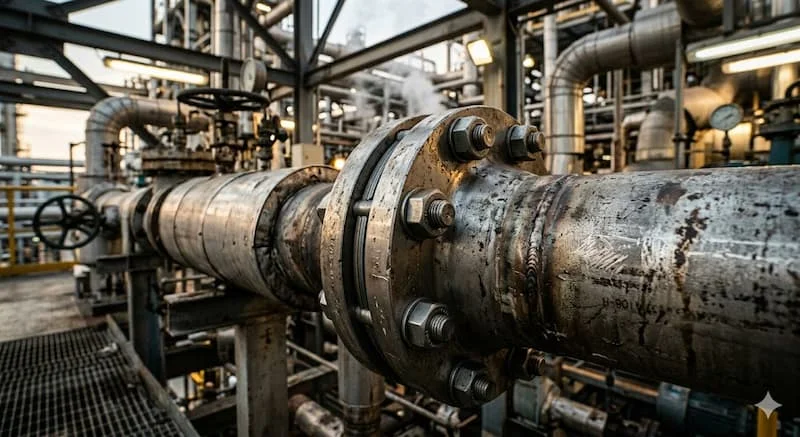

Ứng dụng thực tế của Flange ANSI B16 5

• Nhà máy dầu khí: Kết nối các đường ống dẫn dầu thô và khí tự nhiên từ giàn khoan vào kho chứa.

• Hệ thống hơi nóng (Steam): Sử dụng các loại Weld Neck Class 300/600 để chịu nhiệt độ cao trong lò hơi.

• Nhà máy hóa chất: Sử dụng mặt bích inox 316 chuẩn ANSI để vận chuyển axit và kiềm.

• Hệ thống PCCC & HVAC: Sử dụng Slip-on Class 150 cho các đường ống nước cứu hỏa và nước làm lạnh.

Những sai lầm thường gặp khi chọn flange ANSI B16 5

• Nhầm lẫn Pressure Class: Dùng Class 150 cho hệ thống yêu cầu Class 300 do nhìn kích thước ống giống nhau.

• Sai Face Type: Cố gắng lắp mặt bích RF (mặt lồi) với mặt bích FF (mặt phẳng). Khi siết bulông, mặt bích FF (thường bằng gang) có thể bị nứt do đòn bẩy từ phần nhô cao của RF.

• Mixing Standards: Đây là lỗi kinh điển. Trộn mặt bích hệ Inch (ANSI) với hệ Metric (DIN/JIS) dẫn đến việc lỗ bulông bị lệch, không thể xỏ bulông qua.

Checklist chọn flange ANSI B16 5 đúng kỹ thuật

Để đảm bảo hệ thống vận hành an toàn, hãy tuân thủ checklist sau:

1. Xác định môi trường: Lưu chất có tính ăn mòn không? (Chọn Carbon steel hay Stainless steel).

2. Xác định nhiệt độ và áp suất tối đa: Tra bảng Pressure-Temperature rating để chọn Class phù hợp (150, 300 hay 600).

3. Xác định Pipe Schedule: Độ dày của mặt bích (đặc biệt là Weld Neck) phải khớp với độ dày (Schedule) của ống để tránh cản trở dòng chảy.

4. Kiểm tra Gasket & Bolt: Đảm bảo gioăng và bulông cũng đạt tiêu chuẩn chịu lực tương đương với mặt bích.

Lời khuyên từ chuyên gia: “Nên kiểm tra kỹ bảng tra áp suất theo nhiệt độ thực tế của hệ thống thay vì chỉ nhìn vào con số Class đơn thuần. Một sai lệch nhỏ về nhiệt độ có thể biến mặt bích an toàn thành mối nguy hiểm tiềm tàng.”

Lưu ý khi lắp đặt flange ANSI B16 5

Việc lắp đặt đúng cách quyết định 50% độ kín của mối nối:

• Căn chỉnh (Alignment): Hai mặt bích phải song song và đồng tâm trước khi siết bulông.

• Siết lực (Torque): Phải siết theo hình sao (star pattern) để lực ép dàn đều lên gasket. Tránh hiện tượng siết quá chặt một bên gây biến dạng gioăng.

• Kiểm tra sau lắp: Thực hiện Leak test (thử kín) bằng nước hoặc khí nitơ trước khi cho lưu chất chính đi qua.

Câu hỏi thường gặp về flange ANSI B16 5

FAQ 1: Flange ANSI B16.5 là gì?

Trả lời: Đây là tiêu chuẩn Hoa Kỳ quy định các thông số kỹ thuật cho mặt bích thép rèn và đúc dùng trong piping.

FAQ 2: ANSI B16.5 và ASME B16.5 có khác nhau không?

Trả lời: Về cơ bản là một. ASME đã tiếp nhận và quản lý tiêu chuẩn này từ ANSI. Hiện nay tên gọi chuẩn là ASME B16.5.

FAQ 3: Pressure class 150 chịu được bao nhiêu bar?

Trả lời: Ở nhiệt độ thường, Class 150 chịu được khoảng 20 bar. Tuy nhiên, khi nhiệt độ tăng, con số này sẽ giảm đi đáng kể.

FAQ 4: Có thể lắp mặt bích ANSI vào van chuẩn DIN không?

Trả lời: Không thể trực tiếp vì kích thước và tâm lỗ bulông khác nhau. Cần có mặt bích chuyển đổi hoặc thiết bị trung gian.

Kết luận

Flange ANSI B16.5 là một phần không thể thiếu trong hạ tầng công nghiệp toàn cầu. Việc hiểu rõ cách vận hành, phân loại và các thông số kỹ thuật của tiêu chuẩn này không chỉ giúp bạn xây dựng những hệ thống piping bền bỉ mà còn tối ưu hóa chi phí và thời gian bảo trì. Luôn nhớ rằng, sự an toàn của một hệ thống nghìn tỷ đôi khi nằm ở độ chính xác của từng lỗ bulông trên mặt bích.
