Van Một Chiều Inox (Stainless Steel Check Valve): Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trào ngược dòng chảy (backflow) là một trong những sự cố kỹ thuật nguy hiểm nhất trong hệ thống đường ống công nghiệp. Hiện tượng này không chỉ gây thất thoát lưu chất, đe dọa sự ổn định của quy trình vận hành mà còn có thể phá hủy trực tiếp các thiết bị đắt tiền như máy bơm, máy nén hay van điều khiển. Để ngăn chặn rủi ro này, van một chiều inox (stainless steel check valve) được coi là "lá chắn" tự động không thể thiếu. Việc hiểu rõ cơ chế, phân loại và tiêu chuẩn kỹ thuật của dòng van này sẽ giúp doanh nghiệp bảo vệ hạ tầng, tối ưu chi phí vận hành và hạn chế tối đa sự cố dừng máy ngoài kế hoạch.

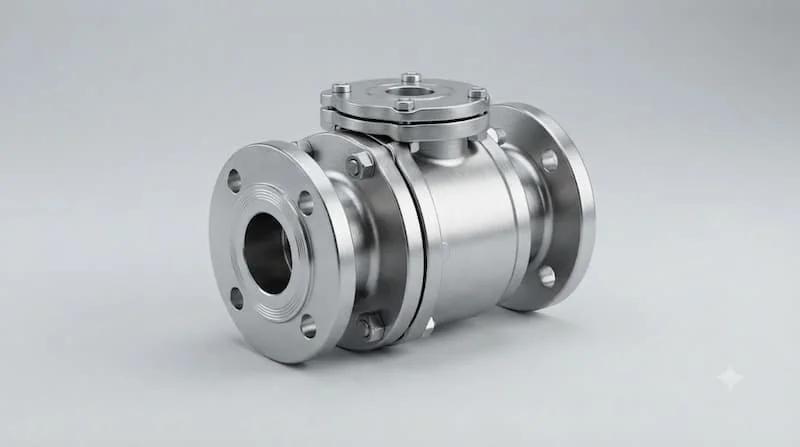

Van Một Chiều Inox (Stainless Steel Check Valve) Là Gì?

Van một chiều inox (stainless steel check valve) là thiết bị cơ khí phụ kiện đường ống có thân và các bộ phận chính làm từ thép không gỉ, được thiết kế để tự động cho phép lưu chất chảy theo một hướng duy nhất và ngăn chặn dòng chảy ngược khi điều kiện áp suất trong hệ thống thay đổi.

Thực chất, dòng van này thuộc nhóm van tự động hóa cơ học, vận hành hoàn toàn dựa trên sự chênh lệch áp suất của dòng chảy mà không cần người vận hành hay nguồn năng lượng bên ngoài (điện, khí nén) để kích hoạt đóng/mở.

Cần lưu ý rằng, mặc dù tên gọi là van một chiều inox, nhưng không phải mọi chi tiết bên trong thiết bị đều làm từ cùng một loại hợp kim thép không gỉ. Trong thực tế chế tạo, bộ phận làm kín (seat/seal) có thể sử dụng các vật liệu đàn hồi như PTFE, NBR, FKM (Viton) hoặc kim loại làm kín trực tiếp (metal-to-metal) tùy theo nhiệt độ và hóa chất. Do đó, kỹ sư vận hành cần kiểm tra chính xác datasheet vật liệu từ nhà sản xuất cho từng linh kiện cụ thể thay vì mặc định toàn bộ van là đồng chất.

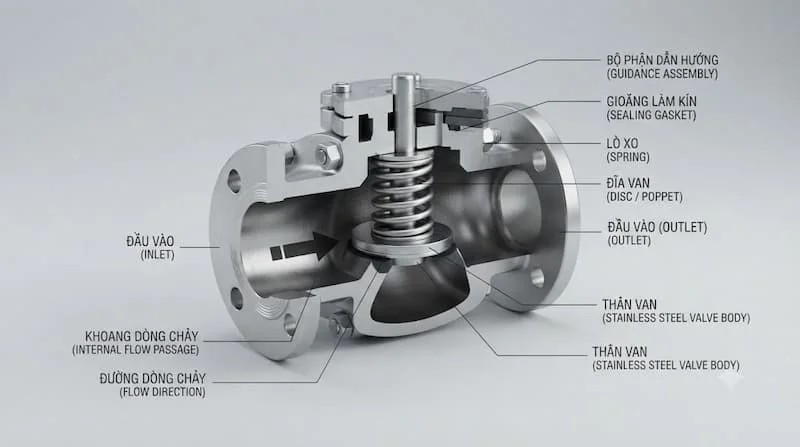

Nguyên Lý Hoạt Động Của stainless steel check valve

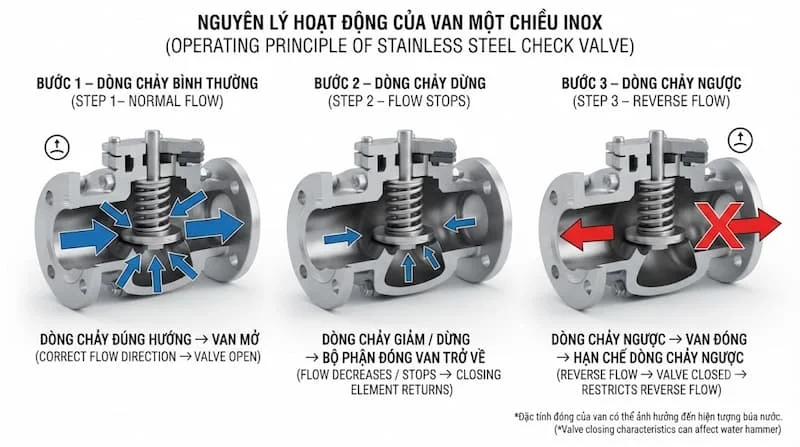

Nguyên lý vận hành của van một chiều inox dựa trên sự cân bằng lực giữa áp suất dòng chảy, trọng lực và lực đàn hồi cơ học (nếu có lò xo). Quá trình này diễn ra qua 3 trạng thái cơ bản:

• Khi dòng chảy đi đúng hướng (Chiều mở): Khi máy bơm khởi động hoặc áp suất phía đầu vào (upstream) lớn hơn áp suất đầu ra (downstream) cộng với lực cản cơ học của van (cracking pressure), lực của dòng chảy sẽ tác động trực tiếp lên bộ phận đóng/mở (đĩa van, piston hoặc bi). Lực này đẩy bộ phận đóng/mở tách khỏi vị trí làm kín (seat), mở ra khoảng trống cho phép lưu chất đi qua hệ thống ổn định.

• Khi dòng chảy giảm hoặc dừng lại: Khi lưu lượng dòng chảy giảm dần hoặc máy bơm ngừng hoạt động, lực đẩy của môi chất tác động lên bộ phận đóng/mở suy giảm. Lúc này, trọng lực của đĩa van hoặc lực nén của lò xo sẽ tự động đẩy đĩa van/piston/bi trở về vị trí sát bề mặt làm kín.

• Khi xuất hiện dòng chảy ngược (Chiều đóng): Nếu áp suất phía đầu ra tăng đột ngột cao hơn đầu vào, áp lực dồn ngược lại sẽ tự động ép chặt bộ phận đóng/mở vào đệm làm kín. Áp suất ngược càng cao, lực ép làm kín càng lớn, tạo ra trạng thái cô lập hoàn toàn nhằm ngăn lưu chất chảy ngược lại nguồn.

Lưu ý kỹ thuật: Tốc độ đóng của van đóng vai trò quyết định đến độ an toàn của đường ống. Nếu van đóng quá nhanh trong các hệ thống có dòng chảy vận tốc lớn, sự ngắt dòng đột ngột có thể sinh ra hiện tượng tăng áp thủy lực (surge/water hammer). Ngược lại, van đóng quá chậm lại khiến dòng chảy ngược kịp hình thành, gây va đập đĩa van khi đóng. Tuy nhiên, không nên khẳng định mọi van một chiều inox đều có khả năng "chống búa nước", vì việc kiểm soát búa nước phụ thuộc vào thiết kế chuyên biệt của van (như van đóng êm, có giảm chấn) và tổng thể động học của cả hệ thống đường ống.

Các Loại stainless steel check valve Phổ Biến

Trên thị trường hiện nay có nhiều dòng van một chiều inox khác nhau. Mỗi thiết kế đều sở hữu ưu, nhược điểm riêng và không có loại nào là tối ưu cho tất cả ứng dụng.

1. Van một chiều lá lật inox (Stainless Steel Swing Check Valve)

Dòng van này sử dụng một đĩa van (disc) gắn vào bản lề xoay. Khi có dòng chảy, đĩa van mở ra theo góc quay.

• Đặc điểm: Trở lực dòng chảy thấp, lưu lượng qua van lớn.

• Ứng dụng: Phù hợp cho các đường ống công nghiệp có dòng chảy tương đối ổn định, vận tốc trung bình đến thấp.

• Lưu ý: Thường yêu cầu lắp đặt trên phương ngang hoặc phương đứng (chiều dòng chảy đi lên). Cần đặc biệt chú ý đến tốc độ dòng để tránh đĩa van bị đập liên tục vào thân van gây mòn cơ học.

2. Van một chiều lò xo inox (Stainless Steel Spring Check Valve)

Thiết kế này tích hợp một lò xo cơ học ở phía sau đĩa van hoặc piston nhằm hỗ trợ quá trình đóng van.

• Đặc điểm: Thời gian phản ứng đóng cực nhanh, giảm thiểu nguy cơ va đập đĩa van.

• Ứng dụng: Rất linh hoạt, có thể lắp đặt theo mọi hướng (ngang, đứng, nghiêng) tùy theo model sản phẩm.

• Lưu ý: Cần tính toán áp suất mở van (cracking pressure) vì lực cản lò xo sẽ tạo ra một khoảng tổn thất áp suất (pressure drop) nhất định.

3. Van một chiều dạng nâng inox (Stainless Steel Lift Check Valve)

Lớp đĩa van hoặc piston của dòng van này di chuyển lên/xuống theo hướng vuông góc với mặt phẳng dòng chảy.

• Đặc điểm: Khả năng làm kín rất cao, chịu được áp suất làm việc lớn.

• Ứng dụng: Thường dùng trong các hệ thống hơi nóng, khí nén hoặc chất lỏng có áp suất cao yêu cầu độ tin cậy nghiêm ngặt.

4. Van một chiều kẹp đĩa / bướm inox (Stainless Steel Wafer Check Valve)

Sản phẩm có thiết kế siêu mỏng (short face-to-face), được kẹp trực tiếp giữa hai mặt bích của đường ống thông qua bu lông.

• Đặc điểm: Tối ưu không gian lắp đặt, trọng lượng nhẹ, giảm áp lực tải lên hệ thống giá đỡ đường ống.

• Ứng dụng: Thích hợp cho các không gian hẹp, hệ thống đường ống kích thước lớn. Cần kiểm tra chuẩn xác tiêu chuẩn mặt bích (JIS, ANSI, DIN) khi lựa chọn.

5. Van một chiều dạng bi inox (Stainless Steel Ball Check Valve)

Sử dụng một quả bi (thép không gỉ hoặc phủ cao su) làm bộ phận đóng mở di chuyển bên trong khoang van.

• Đặc điểm: Khi dòng chảy đi qua, bi bị đẩy xoay, giúp bộ phận làm kín tự làm sạch bề mặt, hạn chế bám cặn.

• Ứng dụng: Rất phù hợp cho các hệ thống xử lý nước thải, chất lỏng có chứa tạp chất sệt hoặc hạt lơ lửng.

Inox 304 Hay Inox 316/316L – Nên Chọn Loại Nào?

Thép không gỉ (Inox) không phải là một vật liệu đơn nhất mà là một họ hợp kim. Hai nhóm vật liệu phổ biến nhất được dùng để chế tạo van một chiều inox là Inox 304 (SS304) và Inox 316/316L (SS316/SS316L).

Khuyến nghị kỹ thuật:

Không nên chọn vật liệu inox theo thói quen hoặc chỉ nhìn vào giá thành. Việc lựa chọn dòng van Inox 304 hay Inox 316 phải căn cứ vào toàn bộ điều kiện vận hành thực tế:

1. Tính chất môi chất: Loại hóa chất, nồng độ, chỉ số pH.

2. Sự xuất hiện của ion Chloride: Nước biển, nước mặn, môi trường khử trùng bộc lộ nguy cơ ăn mòn cao.

3. Nhiệt độ vận hành: Nhiệt độ cao làm gia tăng tốc độ ăn mòn hóa học.

4. Yêu cầu vệ sinh: Ngành dược phẩm, thực phẩm vi sinh thường ưu tiên SS316L với hàm lượng carbon thấp để chống ăn mòn tinh thể sau khi hàn và bề mặt có độ bóng cao.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn stainless steel check valve

Để lựa chọn chính xác thiết bị vận hành an toàn và tương thích với hệ thống, kỹ sư cần đánh giá 6 thông số kỹ thuật cốt lõi sau:

1. Kích thước (Size)

• Xác định qua kích thước danh nghĩa DN (mm) hoặc NPS (inch).

• Lưu ý: Phải đo chính xác đường kính trong và ngoài của đường ống thực tế, tránh nhầm lẫn giữa chuẩn ống milimét và inch.

2. Cấp áp lực (Pressure Rating)

• Thường được thể hiện qua các hệ tiêu chuẩn: PN (PN10, PN16, PN25, PN40...) hoặc Class (Class 150, Class 300, Class 600...).

• Cảnh báo kỹ thuật: Các cấp áp lực thuộc những hệ tiêu chuẩn khác nhau (như PN16 và Class 150) không tương đương tuyệt đối về khả năng chịu áp ở các dải nhiệt độ khác nhau. Bắt buộc phải tra bảng Pressure-Temperature Rating của nhà sản xuất.

3. Vật liệu cấu tạo (Material Specification)

• Thân van (Body): SS304 (CF8), SS316 (CF8M), SS316L (CF3M).

• Bộ phận đóng (Disc/Ball/Piston): Inox đồng bộ hoặc hợp kim cứng hơn.

• Bộ phận làm kín (Seat/Seal): Kim loại (Metal to Metal), PTFE (Teflon), NBR, EPDM, FKM.

• Lò xo (Spring): Thường sử dụng Inox 316 hoặc Inox 302/17-7PH để đảm bảo lực đàn hồi.

4. Kiểu kết nối (Connection Type)

• Nối ren (Threaded): NPT, BSPT, BSPP – dùng cho dải ống nhỏ (thường từ DN50 trở xuống).

• Nối bích (Flanged): Tiêu chuẩn JIS 10K/20K, ANSI 150/300, DIN PN16... dùng cho đường ống lớn.

• Dạng kẹp (Wafer): Tiết kiệm không gian lắp đặt.

• Nối hàn (Socket Weld / Butt Weld): Dùng cho hệ thống áp lực cao, yêu cầu chống rò rỉ tuyệt đối.

5. Nhiệt độ làm việc (Working Temperature)

Nhiệt độ tối đa của hệ thống không chỉ bị giới hạn bởi thân van inox mà thường bị giới hạn bởi vật liệu của gioăng làm kín (Seat/Seal). Ví dụ: Gioăng NBR chỉ chịu nhiệt đến 80-90°C, PTFE chịu đến 180-200°C, trong khi làm kín kim loại có thể chịu nhiệt trên 400°C.

6. Lưu lượng và tổn thất áp suất (Flow Rate & Pressure Drop)

Không bao giờ chọn van một chiều inox chỉ dựa duy nhất vào kích thước đường ống DN. Bạn cần tra cứu hệ số lưu lượng Cv hoặc Kv do nhà sản xuất cung cấp để tính toán tổn thất áp suất qua van. Một van quá nhỏ sẽ làm tăng đáng kể áp suất tổn thất và gây tốn năng lượng chạy bơm; ngược lại, van quá lớn có thể khiến đĩa van không mở hoàn toàn, dẫn đến hiện tượng van bị rung lắc (fluttering) làm hỏng linh kiện cơ học.

So Sánh Van Một Chiều Inox Với Các Loại Van Một Chiều Khác

Để có góc nhìn tổng quan về bài toán chi phí và hiệu quả kỹ thuật, phần dưới đây so sánh stainless steel check valve với các dòng van một chiều từ vật liệu khác:

Van một chiều Inox vs Van một chiều Đồng (Brass Check Valve)

• Khả năng chống ăn mòn: Inox vượt trội hơn hẳn đồng trong hầu hết các môi trường công nghiệp, hóa chất và môi trường ngoài trời.

• Khả năng chịu nhiệt và áp suất: Van inox chịu được nhiệt độ và áp suất cao hơn nhiều so với van đồng.

• Ứng dụng: Van đồng thích hợp cho các ứng dụng dân dụng, nước sạch sinh hoạt hoặc hệ thống khí nén nhẹ nhờ chi phí thấp.

Van một chiều Inox vs Van một chiều Gang (Cast Iron Check Valve)

• Khả năng chịu lực và ăn mòn: Van gang dễ bị rỉ sét do môi trường và có độ giòn cao hơn. Van inox chống ăn mòn vượt trội, không bị nhiễm vảy rỉ vào dòng chảy.

• Trọng lượng và chi phí: Van gang có chi phí sản xuất thấp ở các kích thước đường ống lớn (từ DN100 trở lên).

• Ứng dụng: Van gang thường dùng cho hệ thống cấp thoát nước đô thị, PCCC, HVAC phổ thông. Van inox ưu tiên cho nước sạch, thực phẩm, hóa chất và môi trường có độ ăn mòn.

Van một chiều Inox vs Van một chiều Nhựa (PVC, CPVC, PVDF Check Valve)

• Độ bền cơ học: Van inox vượt trội hoàn toàn về khả năng chịu áp suất lớn, lực va đập cơ học và nhiệt độ cao.

• Kháng hóa chất đặc thù: Dòng van nhựa (đặc biệt là PVDF, PTFE) có khả năng kháng một số loại axit mạnh (như axit clohydric, axit sunfuric đậm đặc) tốt hơn cả inox ở nhiệt độ phòng.

• Ứng dụng: Van nhựa tối ưu cho các hệ thống xử lý hóa chất ăn mòn đặc thù áp suất thấp. Van inox chiếm ưu thế khi hệ thống đồng thời yêu cầu cả độ bền cơ học, nhiệt độ cao và tính vệ sinh.

Van Một Chiều Inox Được Dùng Ở Đâu?

Nhờ đặc tính chống ăn mòn, chịu nhiệt và độ bền cơ học xuất sắc, van một chiều inox (stainless steel check valve) xuất hiện phổ biến trong nhiều ngành công nghiệp mũi nhọn:

1. Hệ thống cấp nước và xử lý nước

• Lắp đặt ngay sau đầu xả của máy bơm cấp nước để ngăn hiện tượng nước chảy ngược gây quay ngược cánh bơm khi dừng đột ngột.

• Sử dụng trong các hệ thống lọc nước RO, nhà máy xử lý nước thải công nghiệp chứa hóa chất nhẹ.

2. Hệ thống HVAC và Chiller

• Sử dụng trong các đường ống tuần hoàn nước lạnh (Cooling water), nước nóng, Chiller tòa nhà để duy trì hướng chảy ổn định và cân bằng áp suất giữa các nhánh ống.

3. Công nghiệp hóa chất và lọc hóa dầu

• Kiểm soát hướng dòng chảy trên các tuyến ống dẫn dung môi, hóa chất trung tính hoặc dung dịch axit/kiềm phù hợp.

• Yêu cầu bắt buộc: Phải tra cứu bảng Chemical Compatibility (độ tương thích hóa học) trước khi phê duyệt vật liệu van.

4. Ngành thực phẩm, đồ uống và dược phẩm (Food & Pharma)

• Lắp đặt trên các đường ống dẫn nguyên liệu lỏng, nước tinh khiết (PW), hơi sạch (Clean Steam).

• Yêu cầu sử dụng dòng van làm từ SS316/SS316L có bề mặt đánh bóng đạt chuẩn vi sinh (Sanitary Check Valve), ngăn chặn nguy cơ tích tụ vi khuẩn.

5. Ngành năng lượng, lò hơi và công nghiệp nặng

• Sử dụng trong các đường ống thu hồi nước ngưng (condensate return line), đường cấp nước lò hơi nơi có nhiệt độ và áp suất làm việc cao.

Những Sai Lầm Thường Gặp Khi Chọn Van Một Chiều Inox

Ngay cả các kỹ sư giàu kinh nghiệm đôi khi vẫn mắc phải những sai lầm tốn kém trong quá trình lựa chọn stainless steel check valve. Dưới đây là 6 sai lầm phổ biến nhất:

1. Chỉ mua van dựa theo kích thước đường ống (DN): Cùng một kích thước DN50 nhưng van dạng lá lật, lò xo hay dạng nâng có tổn thất áp suất hoàn toàn khác nhau. Chọn van chỉ theo DN có thể dẫn đến việc van bị thiếu lưu lượng hoặc gây sụt áp nghiêm trọng trên tuyến ống.

2. Chọn vật liệu Inox 304/316 theo cảm tính: Sử dụng Inox 304 cho môi trường nước biển để tiết kiệm chi phí sẽ khiến van bị ăn mòn rỗ màng chỉ sau thời gian ngắn vận hành.

3. Lắp đặt sai hướng dòng chảy: Van một chiều bắt buộc phải lắp đúng theo hướng mũi tên chỉ chiều dòng chảy được đúc nổi trên thân van. Lắp ngược chiều sẽ làm khóa hoàn toàn toàn bộ tuyến ống.

4. Bỏ qua thông số áp suất mở van (Cracking Pressure): Đối với van một chiều lò xo hay dạng bi, nếu áp suất vận hành của hệ thống nhỏ hơn áp suất tối thiểu để thắng lực lò xo, van sẽ không thể mở, gây tắc nghẽn dòng chảy.

5. Không tính đến tổn thất áp suất: Bỏ qua thông số tổn thất áp suất khiến hệ thống bơm vận hành quá tải, tốn điện năng hoặc không đạt lưu lượng thiết kế tại đầu ra.

6. Mặc định van một chiều sẽ giải quyết triệt tiêu hiện tượng búa nước: Sử dụng van một chiều tiêu chuẩn cho các đường ống có vận tốc dòng lớn mà không tính toán động học có thể khiến búa nước trở nên nghiêm trọng hơn khi đĩa van sập mạnh.

Checklist Chọn Van Một Chiều Inox Đúng Kỹ Thuật

Trước khi quyết định đặt hàng hoặc đưa vào hồ sơ thiết kế, hãy xác định và kiểm tra lần lượt các tiêu chí sau:

• Môi chất vận hành là gì? (Nước sạch, nước thải, hơi nóng, hóa chất, dầu, khí...)

• Nồng độ hóa chất, độ pH và hàm lượng Chloride?

• Lưu lượng dòng chảy thiết kế?

• Áp suất làm việc tối đa và áp suất thiết kế (PN / Class)?

• Nhiệt độ làm việc nhỏ nhất và lớn nhất (°C)?

• Kích thước đường ống (DN / NPS)?

• Lựa chọn loại hợp kim inox: SS304, SS316 hay SS316L?

• Vật liệu đệm làm kín (Seat/Seal): PTFE, NBR, EPDM, Viton hay Kim loại?

• Kiểu van phù hợp: Lá lật (Swing), Lò xo (Spring), Dạng nâng (Lift), Kẹp đĩa (Wafer) hay Dạng bi (Ball)?

• Kiểu kết nối đường ống: Nối ren (NPT/BSPT), Mặt bích (JIS/ANSI/DIN), Kẹp Wafer hay Hàn?

• Hướng lắp đặt thực tế: Đường ống đi ngang, đi thẳng đứng hay đi nghiêng?

• Tổn thất áp suất cho phép qua van là bao nhiêu?

• Có yêu cầu chống búa nước, tiêu chuẩn vi sinh hoặc chứng chỉ cháy nổ đặc biệt không?

Quy trình lựa chọn chuẩn kỹ thuật:

Xác định môi chất vận hành -> Đánh giá áp suất và nhiệt độ -> Chọn vật liệu thân inox và đệm seat -> Chọn kiểu dáng van và kiểu kết nối -> Tra cứu hệ số lưu lượng Cv trong Datasheet nhà sản xuất.

Để nhận tư vấn kỹ thuật chính xác cho công trình của bạn, vui lòng chuẩn bị sẵn các thông số: DN/NPS + Môi chất + Áp suất + Nhiệt độ + Lưu lượng + Kiểu kết nối khi làm việc với đơn vị cung cấp.

FAQ – Câu Hỏi Thường Gặp Về Van Một Chiều Inox

1. Van một chiều inox (Stainless Steel Check Valve) là gì?

Van một chiều inox là van một chiều có thân và các chi tiết chịu lực làm từ thép không gỉ (inox), cho phép dòng chất lỏng hoặc khí chảy theo một hướng nhất định và tự động ngăn chặn dòng chảy ngược khi áp suất thay đổi.

2. Van một chiều inox có tốt hơn van một chiều đồng không?

Không phải trong mọi trường hợp. Van inox vượt trội hơn van đồng (brass) về khả năng chống ăn mòn, chịu nhiệt độ, áp suất cao và độ bền trong môi trường công nghiệp. Tuy nhiên, với hệ thống cấp nước sinh hoạt thông thường, van đồng vẫn là lựa chọn tối ưu về mặt chi phí.

3. Van một chiều Inox 304 và Inox 316 – Loại nào tốt hơn?

Van inox 316 có khả năng chống ăn mòn và kháng ion Chloride cao hơn nhờ có chứa thành phần Molybdenum, rất thích hợp cho hóa chất, môi trường biển và nước mặn. Tuy nhiên, inox 304 có giá thành thấp hơn và đã đủ đáp ứng tốt cho các ứng dụng nước sạch, khí nén và môi trường công nghiệp nhẹ.

4. Van một chiều inox có chống được hiện tượng búa nước không?

Một thiết bị van một chiều inox tiêu chuẩn không thể loại bỏ hoàn toàn hiện tượng búa nước. Tuy nhiên, các dòng van có thiết kế đóng nhanh hỗ trợ bởi lò xo (spring check valve) hoặc van đóng êm có giảm chấn có thể làm giảm bớt tác động của sóng xung lực. Để triệt tiêu búa nước triệt để, cần phối hợp thiết kế tổng thể hệ thống bao gồm cả bình tích áp và van xả áp.

5. Làm thế nào để chọn đúng van một chiều inox cho hệ thống?

Để chọn đúng van một chiều inox, bạn cần xác định tối thiểu 6 thông số: kích thước đường ống (DN/NPS), đặc tính môi chất, áp suất vận hành, nhiệt độ làm việc, kiểu van (lá lật/lò xo/kẹp đĩa/bi) và tiêu chuẩn kết nối (ren/bích/kẹp/hàn).

Chọn Van Một Chiều Inox Phù Hợp Cho Hệ Thống

Van một chiều inox (stainless steel check valve) đóng vai trò cực kỳ quan trọng trong việc bảo vệ an toàn cho toàn bộ hạ tầng đường ống công nghiệp. Việc lựa chọn chính xác thiết bị này đòi hỏi sự phân tích tổng hòa giữa đặc tính môi chất, nhiệt độ, áp suất, thiết kế động học và ngân sách đầu tư.

Một quyết định chọn van đúng chuẩn ngay từ đầu không chỉ giúp hệ thống vận hành trơn tru, tiết kiệm năng lượng mà còn loại bỏ rủi ro dừng máy do sự cố trào ngược.

Bạn đang tìm kiếm giải pháp van một chiều inox tối ưu cho dự án của mình? Hãy cung cấp đầy đủ các thông số kỹ thuật bao gồm: DN/NPS + Môi chất + Áp suất làm việc + Nhiệt độ + Lưu lượng + Kiểu kết nối cho đội ngũ chuyên gia của chúng tôi để nhận tư vấn chuyên sâu và báo giá tốt nhất đối với stainless steel check valve.
