Khớp Nối Mềm Cao Su Mặt Bích Inox: Cấu Tạo, Thông Số & Hướng Dẫn Chọn Đúng Chuẩn

Hệ thống đường ống công nghiệp vận hành liên tục thường xuyên phải đối mặt với hai "kẻ thù" lặng lẽ: sự va đập do rung động và sự sai lệch vị trí do giãn nở nhiệt. Nếu không có giải pháp triệt tiêu chấn động, các vết nứt trên đường ống, hiện tượng rò rỉ tại vị trí mối nối hay hư hỏng cánh bơm là điều khó tránh khỏi. Stainless steel flanged rubber expansion joint chính là giải pháp kỹ thuật tối ưu giúp bảo vệ toàn bộ tuyến ống, đảm bảo hệ thống vận hành an toàn, bền bỉ và hạn chế tối đa chi phí bảo trì.

Khớp nối mềm cao su mặt bích inox là gì?

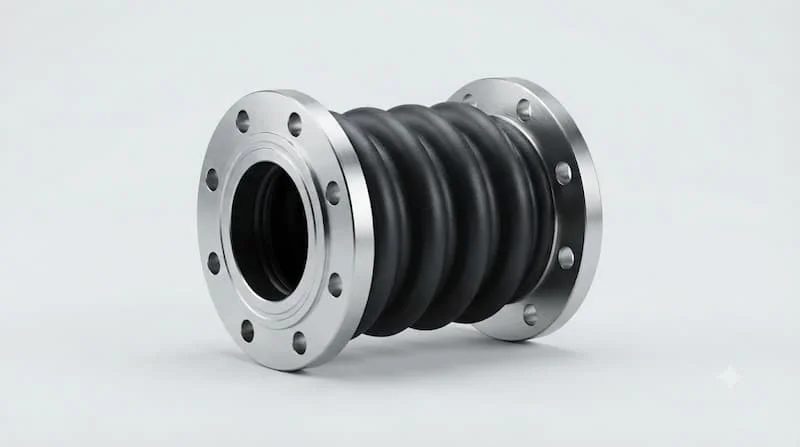

Stainless steel flanged rubber expansion joint là phụ kiện đường ống sử dụng thân cao su đàn hồi kết hợp với hai đầu mặt bích bằng inox để tạo liên kết giữa các đoạn ống hoặc thiết bị. Cấu tạo mềm của thân cao su giúp hấp thụ một phần rung động, giảm truyền chấn động và cho phép bù một mức dịch chuyển nhất định của hệ thống tùy theo thiết kế.

Để hiểu đúng bản chất kỹ thuật, chúng ta bóc tách từng thành phần chi tiết:

• Khớp nối mềm: Chỉ đoạn nối có khả năng uốn cong, đàn hồi hoặc co giãn linh hoạt, không bị cố định cứng.

• Cao su: Bộ phận chịu trách nhiệm chính trong việc đàn hồi, hấp thụ rung động và giảm va đập cơ học.

• Mặt bích: Chi tiết kim loại ở hai đầu, giúp liên kết tháo lắp nhanh chóng, chắc chắn với đường ống hoặc van qua kết nối bu lông.

• Inox: Vật liệu chế tạo mặt bích (thường là Inox 304, Inox 316), mang lại khả năng chống ăn mòn vượt trội, tăng độ bền trong môi trường ẩm ướt hoặc hóa chất.

Lưu ý chuyên môn: Stainless steel flanged rubber expansion joint không phải là thiết bị vạn năng có thể hấp thụ mọi loại chuyển vị hay thay thế hoàn toàn bộ phận giãn nở chuyên dụng (Expansion Joint). Khả năng chịu áp, biên độ bù chuyển vị và giới hạn nhiệt độ hoàn toàn phụ thuộc vào datasheet từ nhà sản xuất.

Cấu tạo và nguyên lý hoạt động của Stainless steel flanged rubber expansion joint

Khác với các đoạn ống cao su gia dụng thông thường, Stainless steel flanged rubber expansion joint công nghiệp là một cấu trúc kỹ thuật đa lớp chịu lực cao.

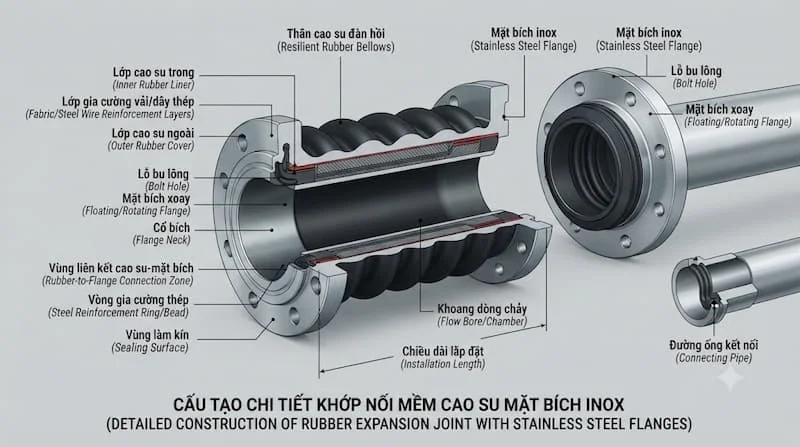

Cấu tạo cơ bản

1. Thân cao su đàn hồi: Phần vỏ ngoài và lót trong tiếp xúc trực tiếp với lưu chất, làm từ các hợp chất cao su tổng hợp.

2. Lớp gia cường (Reinforcement Layer): Lớp sợi tổng hợp (Nylon/Polyester) hoặc lưới thép đan xen bên trong lớp cao su, giúp khớp nối chịu được áp suất cao mà không bị phồng rộp hay xé rách.

3. Bề mặt làm kín (Gasket Face): Phần cao su đúc liền xòe ra ở hai đầu gờ, đóng vai trò như gioăng làm kín tự nhiên khi ép mặt bích.

4. Mặt bích inox & Lỗ bu lông: Hai vòng bích bằng thép không gỉ ôm lấy phần gờ cao su, được khoan lỗ theo tiêu chuẩn kỹ thuật để liên kết.

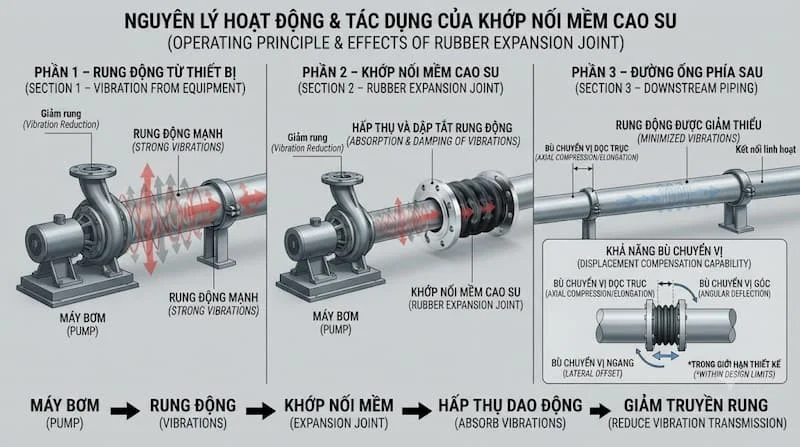

Nguyên lý hoạt động

Khi hệ thống vận hành, dòng chảy lưu chất áp suất cao hoặc sự hoạt động của động cơ tạo ra lực rung và dao động. Lúc này, thân cao su biến dạng đàn hồi để triệt tiêu và hấp thụ một phần chấn động trước khi nó kịp truyền sang đường ống kề cận. Đồng thời, kết cấu này hỗ trợ bù lệch tâm, bù dịch chuyển ngang nhỏ và dịch chuyển dọc trục trong giới hạn cho phép của thiết kế.

Các loại Stainless steel flanged rubber expansion joint phổ biến

Việc phân loại đúng giúp kỹ sư dễ dàng lựa chọn sản phẩm phù hợp với hạ tầng kỹ thuật thực tế:

• Theo vật liệu cao su:

  • Cao su EPDM: Phổ biến nhất trong các hệ thống nước sạch, nước thải, HVAC, chịu nhiệt và chống lão hóa do thời tiết tốt.

  • Cao su NBR: Ưu tiên sử dụng cho môi trường lưu chất có chứa dầu, mỡ, nhiên liệu nhờ khả năng kháng dầu vượt trội.

• Theo vật liệu mặt bích:

  • Inox 304 (CF8): Chuẩn công nghiệp phổ thông, chống ăn mòn tốt trong môi trường nước, khí, hóa chất nhẹ.

  • Inox 316 (CF8M): Tăng cường chống ăn mòn lỗ và kháng clorua, phù hợp cho môi trường biển hoặc hóa chất đậm đặc.

• Theo kiểu mặt bích:

  • Mặt bích xoay (Lapped Joint): Linh hoạt, dễ xoay chỉnh căn lỗ bu lông khi lắp đặt.

  • Mặt bích cố định: Đáp ứng độ cứng vững cao hơn cho các đoạn ống cố định.

• Theo ứng dụng: Phân loại chuyên biệt cho hệ thống PCCC, máy bơm cấp nước, hệ thống Chiller hoặc hệ thống dẫn hóa chất công nghiệp.

Thông số kỹ thuật quan trọng khi chọn Stainless steel flanged rubber expansion joint

Để chọn đúng khớp nối mềm, việc chỉ đưa ra kích thước đường ống là hoàn toàn chưa đủ. Dưới đây là bảng tổng hợp các thông số bắt buộc phải kiểm tra:

Tại sao không nên chọn sản phẩm chỉ dựa vào kích thước DN?

Một khớp nối có cùng kích thước DN100 có thể có cấu hình hoàn toàn khác nhau. Nếu bạn chọn đúng DN100 nhưng sai áp suất thiết kế (dùng PN10 cho hệ thống PN16) hoặc sai tiêu chuẩn bích (JIS 10K không vừa bích ANSI 150), khớp nối sẽ bị biến dạng, rò rỉ hoặc thậm chí vỡ ngay khi chạy thử tải.

Khớp nối cao su mặt bích inox có tác dụng gì?

• Giảm rung chấn: Hấp thụ hiệu quả sóng xung lực và dao động tần số cao phát ra từ động cơ, máy bơm, nén khí.

• Giảm truyền chấn động: Ngăn chặn chấn động lan truyền dọc theo trục ống, bảo vệ các thiết bị đo kiểm và van công nghiệp đắt tiền phía sau.

• Bù chuyển vị hệ thống: Hỗ trợ bù trừ sự co giãn vì nhiệt và các dịch chuyển sụt nở nhỏ của nền móng.

• Hỗ trợ căn chỉnh đường ống: Giúp việc kết nối tại các điểm lệch tâm nhẹ trong phạm vi cho phép trở nên dễ dàng hơn.

• Giảm tiếng ồn truyền qua dòng chảy: Vật liệu cao su có khả năng triệt tiêu âm thanh lan truyền cơ học hiệu quả hơn hẳn kim loại.

Lưu ý kỹ thuật: Stainless steel flanged rubber expansion joint không phải là thiết bị chống búa nước (Water Hammer) tuyệt đối 100%. Nó chỉ góp phần giảm tác động xung lực cục bộ. Đối với hiện tượng búa nước nghiêm trọng, hệ thống bắt buộc phải trang bị chuyên dụng.

Vì sao nên sử dụng mặt bích inox?

Trong nhiều hệ thống, mặt bích thép mạ kẽm hoặc bích gang vẫn được dùng. Tuy nhiên, việc kết hợp mặt bích inox mang lại lợi thế vượt trội:

• Khả năng chống ăn mòn tối ưu: Không bị rỉ sét do ngưng tụ hơi nước bên ngoài hoặc do tiếp xúc với hóa chất văng bắn.

• Đảm bảo độ sạch: Bề mặt inox nhẵn bóng, không bong tróc vảy rỉ, đặc biệt phù hợp cho hệ thống nước sạch, thực phẩm, dược phẩm.

• Tính thẩm mỹ và độ bền lâu dài: Không tốn chi phí sơn lại bảo dưỡng, duy trì tuổi thọ đồng bộ với công trình.

So sánh sơ bộ vật liệu mặt bích:

Stainless steel flanged rubber expansion joint khác gì khớp nối mềm inox?

Khi nào nên dùng Stainless steel flanged rubber expansion joint và khi nào chọn khớp nối mềm inox toàn bộ (Inox Bellows)?

Stainless steel flanged rubber expansion joint dùng cho hệ thống nào?

Các hệ thống đường ống phổ biến thường trang bị loại phụ kiện này bao gồm:

• Đường ống đầu hút và đầu xả của máy bơm nước, trạm bơm cấp thoát nước.

• Hệ thống điều hòa không khí trung tâm (HVAC) và hệ thống Chiller làm mát.

• Hệ thống xử lý nước thải, cấp nước sạch công nghiệp và dân dụng.

• Đường ống tuần hoàn nước, hệ thống phòng cháy chữa cháy (PCCC).

• Các đường ống dẫn chất lỏng công nghiệp tương thích với vật liệu cao su EPDM/NBR.

Khi nào nên và không nên sử dụng Stainless steel flanged rubber expansion joint?

Nên sử dụng khi:

• Lắp đặt tại vị trí đầu hút và đầu xả của máy bơm nước, máy nén.

• Tuyến ống dài cần độ linh hoạt và giảm thiểu rủi ro nứt vỡ do rung chấn.

• Môi trường làm việc ẩm ướt, yêu cầu cao về thẩm mỹ và khả năng chống ăn mòn ngoài vỏ.

KHÔNG NÊN sử dụng khi:

• Nhiệt độ lưu chất vượt quá giới hạn an toàn của cao su EPDM/NBR.

• Tuyến ống có khoảng dịch chuyển vượt quá thông số bù giới hạn trong datasheet.

• Lưu chất là chất hóa học có tính ăn mòn cao làm phân hủy vật liệu cao su.

Những sai lầm thường gặp khi chọn và lắp đặt khớp nối mềm

1. Chỉ mua theo kích thước DN: Bỏ qua áp suất PN và tiêu chuẩn mặt bích khiến sản phẩm mua về không thể lắp vừa.

2. Sai vật liệu cao su: Dùng cao su EPDM cho môi trường dầu dẫn đến hiện tượng cao su bị trương nở và rách nhanh chóng.

3. Ép khớp nối chịu sai lệch quá mức: Dùng khớp nối mềm để cố "kéo" hai đoạn ống bị lệch tâm nặng, làm giảm 80% tuổi thọ sản phẩm.

4. Siết bu lông không đều tay: Siết một bên quá chặt gây biến dạng mặt cao su làm rò rỉ lưu chất.

5. Không bố trí giá đỡ (Anchor/Support): Kỳ vọng khớp nối mềm chịu toàn bộ lực kéo nén của đường ống thay cho hệ thống giá đỡ cố định.

Checklist chọn Stainless steel flanged rubber expansion joint chuẩn kỹ thuật

Trước khi gửi yêu cầu báo giá hoặc đặt hàng, kỹ sư cần xác nhận đầy đủ các thông tin:

• Kích thước danh nghĩa (DN): Xác định đường kính ống.

• Áp suất làm việc (PN): PN10, PN16 hay PN25.

• Lưu chất chạy qua: Nước sạch, nước thải, dầu, khí...

• Nhiệt độ vận hành: Mức nhiệt độ tối đa của hệ thống.

• Vật liệu cao su: EPDM hay NBR.

• Vật liệu bích: Inox 304 hay Inox 316.

• Tiêu chuẩn mặt bích: BS4504, JIS 10K, ANSI150...

• Chiều dài L tiêu chuẩn: Kích thước lắp đặt thực tế.

Quy trình lựa chọn:

Lưu chất vượt qua phân tích -> Kiểm tra Nhiệt độ -> Xác định Áp suất -> Chọn kích thước DN -> Chọn Vật liệu Cao su/Inox -> Thống nhất Tiêu chuẩn Bích.

Hướng dẫn lắp đặt Stainless steel flanged rubber expansion joint đúng cách

1. Kiểm tra: Vệ sinh sạch bề mặt mặt bích của đường ống và khớp nối.

2. Căn chỉnh: Đảm bảo khoảng cách hai đầu ống đúng bằng chiều dài tự nhiên (L) của khớp nối, độ lệch tâm không vượt quá mức cho phép.

3. Đưa vào vị trí: Lắp khớp nối nhẹ nhàng, không dùng lực cơ học co kéo nén thân cao su.

4. Xỏ bu lông: Dùng bu lông đúng kích thước, quay đầu bu lông ra ngoài để tránh thân cao su bị ma sát khi phồng.

5. Siết lực đối ứng: Siết nhẹ từng bu lông theo hình đối xứng (đường chéo), sau đó mới siết chặt đủ lực theo đúng tiêu chuẩn.

Câu hỏi thường gặp về khớp nối mềm cao su mặt bích inox

1. Khớp nối mềm cao su mặt bích inox là gì?

Là phụ kiện đường ống gồm phần thân bằng cao su đàn hồi gia cường kết hợp mặt bích bằng inox, dùng để kết nối linh hoạt, chống rung và bù chuyển vị nhẹ giữa máy bơm, thiết bị và đường ống.

2. Khớp nối mềm cao su có chống búa nước không?

Khớp nối mềm hỗ trợ giảm một phần xung lực do hiện tượng biến đổi áp suất, nhưng không thể thay thế thiết bị chống búa nước chuyên dụng trong các hệ thống có nguy cơ ngắt đột ngột dòng chảy lớn.

3. Khi nào nên chọn cao su EPDM, khi nào chọn NBR?

Chọn EPDM cho môi trường nước sạch, nước nóng, hệ thống HVAC và ngoài trời. Chọn NBR khi lưu chất tiếp xúc có chứa dầu mỡ, hydrocacbon hoặc nhiên liệu.

4. Có bắt buộc phải xài mặt bích Inox 316 không?

Không bắt buộc. Inox 304 là sự lựa chọn tối ưu cho 90% các ứng dụng thông thường. Bạn chỉ nên nâng cấp lên Inox 316 khi đường ống làm việc trong môi trường biển, cận biển hoặc môi trường hóa chất ăn mòn mạnh.

Khớp nối mềm cao su mặt bích inox – Giải pháp kết nối linh hoạt cho đường ống

Khớp nối mềm cao su mặt bích inox đóng vai trò cực kỳ quan trọng giúp triệt tiêu rung chấn, bảo vệ máy bơm và duy trì sự ổn định cho toàn bộ hạ tầng đường ống. Việc lựa chọn đúng sản phẩm không chỉ dựa vào kích thước DN mà đòi hỏi sự kết hợp chính xác giữa áp suất, nhiệt độ, lưu chất và tiêu chuẩn mặt bích.
