Van Chống Búa Nước Là Gì? Nguyên Lý, Cấu Tạo Và Giải Pháp Chống Va Đập Đường Ống

Trong vận hành hệ thống cấp thoát nước và đường ống áp lực, tiếng đập rần rật kèm hiện tượng rung lắc mạnh mỗi khi dừng bơm hay đóng van đột ngột là nỗi ảnh hưởng lớn của nhiều kỹ sư. Sự cố này xuất phát từ hiện tượng water hammer (búa nước) – một nguyên nhân hàng đầu gây biến dạng, nứt vỡ đường ống và làm hỏng máy bơm. Để bảo vệ toàn bộ hạ tầng thủy lực, việc trang bị Water hammer valve là giải pháp kỹ thuật bắt buộc.

Tuy nhiên, búa nước là hiện tượng động học phức tạp của cả hệ thống chứ không đơn thuần xảy ra tại một vị trí cố định. Việc lựa chọn sai dòng van hay lắp đặt không đúng vị trí có thể khiến hệ thống vẫn chịu tổn hại nghiêm trọng. Bài viết dưới đây sẽ phân tích chi tiết bản chất búa nước, nguyên lý hoạt động của các giải pháp triệt tiêu biến động áp suất và phương pháp lựa chọn van đúng chuẩn kỹ thuật.

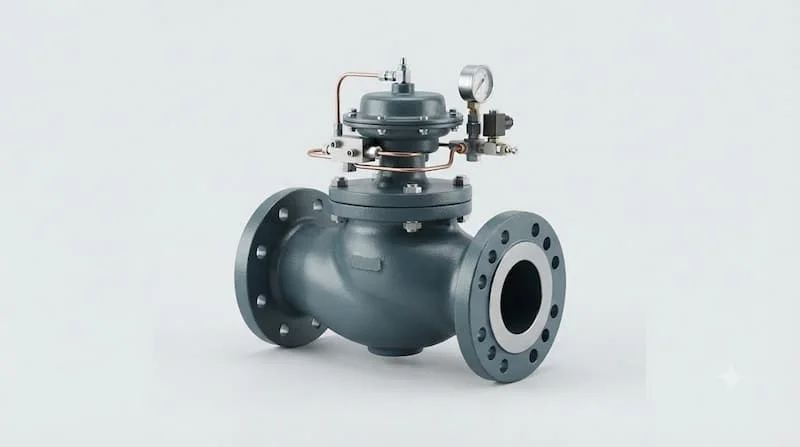

Van Chống Búa Nước Là Gì?

Van chống búa nước (Water hammer valve) là thiết bị được sử dụng trong hệ thống đường ống nhằm hạn chế tác động của biến động áp suất (pressure surge) do hiện tượng búa nước gây ra. Tùy thuộc vào từng thiết kế kỹ thuật, van có thể kiểm soát tốc độ đóng/mở, triệt tiêu sự thay đổi vận tốc dòng chảy quá nhanh hoặc tự động mở xả áp khi áp suất tăng cao bất thường.

Để có góc nhìn đúng đắn khi thiết kế và vận hành, kỹ sư cần làm rõ các điểm sau:

• Không phải là một loại van duy nhất: "Water hammer valve" là tên gọi chung cho nhóm giải pháp kiểm soát surge pressure. Tùy theo nguyên lý, nó có thể là van điều khiển thủy lực, van xả áp nhanh, hoặc van một chiều chống va.

• Cơ chế đa dạng: Một số van điều khiển được thiết kế để điều chỉnh hành trình đóng chậm, một số thiết bị hoạt động như một van xả áp tự động để hạ đỉnh áp suất, trong khi van một chiều chống va đập lại tập trung triệt tiêu hiện tượng check valve slam.

• Phân biệt với van xả áp thông thường: Không nên đánh đồng mọi thiết bị chống búa nước đều là van xả áp, bởi vì xả lưu chất ra ngoài chỉ là một trong nhiều cách để triệt tiêu năng lượng sóng áp.

Nhìn chung, thiết bị này đóng vai trò như một "túi khí an toàn", đảm bảo sự ổn định cho các thiết bị đắt tiền như máy bơm, đồng hồ đo lưu lượng và hệ thống van chặn trên tuyến ống.

Búa Nước Là Gì Và Vì Sao Xảy Ra?

Hiện tượng búa nước (water hammer) xảy ra khi vận tốc dòng chảy của chất lỏng trong đường ống bị thay đổi đột ngột. Sự chững lại tức thì của khối chất lỏng có khối lượng lớn sẽ chuyển hóa toàn bộ động năng thành năng lượng áp suất, tạo ra các sóng áp lực cao (pressure surge) lan truyền dọc theo tuyến ống với tốc độ cực lớn (thường từ 900 đến 1200 m/s trong môi trường nước).

Các nguyên nhân cốt lõi kích hoạt búa nước trong thực tế bao gồm:

• Đóng hoặc mở các van chặn (van bướm, van cổng) quá nhanh.

• Máy bơm dừng đột ngột do sự cố mất điện hoặc ngắt khẩn cấp.

• Van một chiều đóng sập lại đột ngột khi dòng chảy đảo chiều (check valve slam).

• Đường ống quá dài, vận tốc dòng chảy thiết kế quá cao nhưng thiếu các thiết bị triệt tiêu áp suất.

• Tích tụ bọt khí bên trong đường ống nhưng không được xả thoát kịp thời.

Vì sao đường ống lại rung lắc mạnh? Khi sóng áp lực lan truyền, nó liên tục phản xạ qua lại giữa điểm dừng (như đĩa van) và nguồn cấp (như máy bơm). Năng lượng của sóng áp biến thiên liên tục, va đập vào các đoạn co, tê, van và giá đỡ, làm toàn bộ tuyến ống bị rung lắc dữ dội, thậm chí xé rách tuyến ống nếu đỉnh áp vượt quá giới hạn bền của vật liệu.

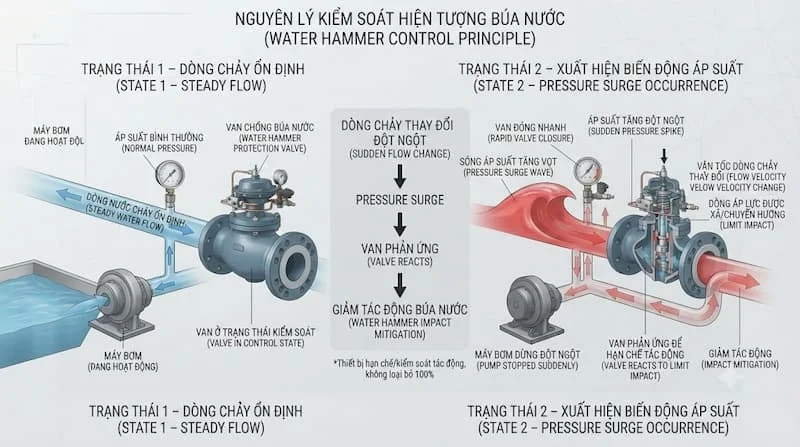

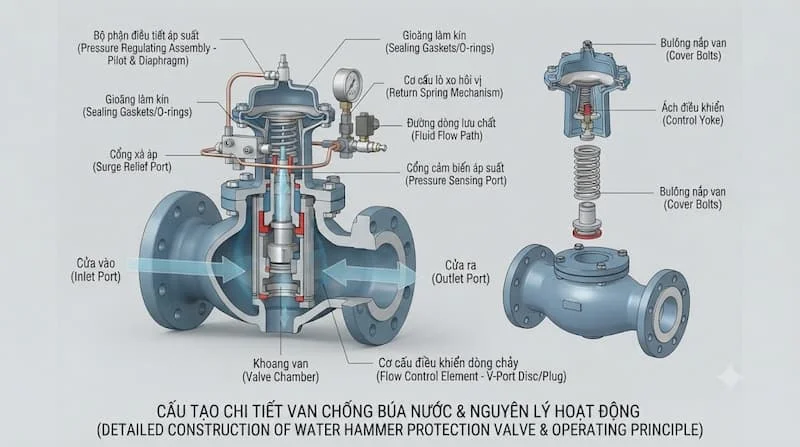

Nguyên Lý Hoạt Động Của Water hammer valve

Tùy thuộc vào cấu tạo và mục đích vận hành, các loại Water hammer valve sẽ áp dụng một hoặc kết hợp nhiều cơ chế dưới đây để triệt tiêu biến động áp suất:

Cơ chế 1: Kiểm soát tốc độ đóng van

Thay vì đóng kín lập tức, các van điều khiển thủy lực (hydraulic control valve) được trang bị bộ điều tiết hành trình. Van sẽ đóng từ từ theo một lộ trình được cài đặt sẵn (ví dụ: đóng nhanh 80% hành trình đầu và đóng rất chậm 20% hành trình cuối). Việc này giúp vận giảm dần vận tốc dòng chảy một cách mượt mà, ngăn chặn sự hình thành sóng áp lực.

Cơ chế 2: Giảm và xả áp suất tăng đột biến

Khi máy bơm dừng đột ngột, một sóng áp suất âm (giảm áp) sẽ xuất hiện trước, theo sau là sóng áp suất dương (tăng áp) dâng lên rất cao. Water hammer valve dạng xả áp sẽ cảm nhận được sự sụt áp ban đầu để chủ động mở đĩa van ra trước. Đến khi sóng áp cao dồn về, van đã mở sẵn đường xả để thoát một lượng nước nhất định ra ngoài, dập tắt hoàn toàn đỉnh áp (surge peak).

Cơ chế 3: Hạn chế va đập khi dòng chảy đảo chiều

Áp dụng cho các dòng van một chiều chống va (Silent Check Valve / No-Slam Check Valve). Nhờ trang bị lò xo hồi vị có độ đần đàn hồi tính toán chính xác, đĩa van sẽ bị đẩy về vị trí đóng ngay khi vận tốc dòng chảy về 0, trước khi dòng chảy kịp đảo chiều. Cơ chế đóng sớm này triệt tiêu hoàn toàn sự va đập giữa đĩa van và thân van.

Lưu ý kỹ thuật: Không có một chiếc van nào có thể "xóa bỏ 100% búa nước" nếu chọn sai vị trí. Hiệu quả xử lý chịu ảnh hưởng trực tiếp bởi lưu lượng, chiều dài đường ống, vận tốc dòng chảy và thời gian phản ứng của thiết bị.

Các Loại Van Và Giải Pháp Chống Búa Nước Phổ Biến

Để xử lý bài toán chống va đập đường ống một cách toàn diện, kỹ sư thường triển khai các nhóm giải pháp chính sau:

• Van điều khiển chống búa nước (Surge Anticipator Valve): Dòng van thủy lực thông minh có khả năng dự đoán sóng áp bằng cách nhận biết sóng sụt áp đầu tiên. Van rất phổ biến tại các trạm bơm cấp nước sinh hoạt, thủy lợi, nơi có tuyến ống dài và công suất bơm lớn.

• Van giảm áp / Van xả áp (Pressure Relief Valve): Phản ứng thuần túy theo áp suất cài đặt. Khi áp suất đường ống vượt ngưỡng an toàn, van tự động mở để xả bớt chất lỏng nhằm bảo vệ tuyến ống.

• Van một chiều chống va đập (No-Slam / Silent Check Valve): Sử dụng cấu tạo đĩa van dạng cánh bướm hoặc lò xo trượt tâm. Dùng thay thế van một chiều lá lật thông thường ở đầu ra máy bơm để ngắt dòng ngược nhẹ nhàng.

• Bình chống va / Bình tích áp (Surge Vessel): Tuy không phải là van, nhưng bình tích áp chứa màng khí Ni-tơ là thiết bị phối hợp hoàn hảo. Khí nén trong bình đóng vai trò như một bộ đệm co giãn, hấp thụ sóng áp lực dồn về.

• Van xả khí kết hợp (Air Release Valve): Việc tích tụ túi khí trong ống làm tăng tính đàn hồi xáo trộn của dòng chảy, gây ra hiện tượng búa nước phụ. Lắp đặt van xả khí giúp loại bỏ nguyên nhân tiềm ẩn này.

Để tối ưu hóa chi phí và hiệu quả vận hành, bạn có thể tham khảo thêm cấu hình đồng bộ tại [chèn link: danh mục van điều khiển thủy lực công nghiệp].

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Water hammer valve

Để thiết bị phát huy đúng tính năng chống sóng áp, việc lựa chọn không thể dựa vào cảm tính hay chỉ nhìn vào đường kính ống. Dưới đây là các thông số kỹ thuật then chốt:

Ví dụ minh họa: Hai đường ống cùng kích thước DN200 nhưng ống dài 50 mét sẽ có nguy cơ búa nước thấp hơn rất nhiều so với ống dài 2 km. Tuyến ống dài bắt buộc phải chọn Water hammer valve dạng dự đoán áp suất (Surge Anticipator) thay vì chỉ dùng van xả áp cơ học.

Water hammer valve Khác Van Một Chiều Thông Thường Như Thế Nào?

Khá nhiều người vận hành nhầm lẫn rằng chỉ cần lắp một van một chiều bất kỳ là có thể triệt tiêu được búa nước. Bảng so sánh dưới đây sẽ chỉ rõ sự khác biệt:

Làm Thế Nào Để Biết Hệ Thống Có Nguy Cơ Bị Búa Nước?

Việc nhận biết sớm các dấu hiệu bất thường giúp doanh nghiệp chủ động trang bị thiết bị chống sốc áp, tránh sự cố thảm họa vỡ ống.

Các dấu hiệu thực tế tại công trình:

• Phát ra tiếng "đùng" hoặc tiếng va đập kim loại lớn ngay khi máy bơm ngắt.

• Toàn bộ tuyến ống, giá treo, co cùi chỏ bị rung lắc dữ dội.

• Kim đồng hồ đo áp suất dao động cực nhanh, giật mạnh vượt quá vạch đỏ rồi tụt sâu.

• Rò rỉ nước thường xuyên tại các khớp nối ren, mặt bích hoặc mối hàn gần trạm bơm.

Các hệ thống nằm trong "vùng nguy hiểm":

• Tuyến ống dẫn nước kéo dài với lưu lượng lớn (vận tốc trên 2 m/s).

• Hệ thống bơm nước lên đồi cao hoặc các tòa nhà cao tầng (chênh lệch cao độ lớn).

• Trạm bơm sử dụng các van đóng mở dạng hành trình nhanh (như van điện từ, van khí nén).

• Hệ thống thường xuyên đối mặt với sự cố mất điện lưới đột ngột.

Tại Sao Không Nên Chỉ Lắp Một Van Để "Chữa" Búa Nước?

Búa nước là hiện tượng mang tính tổng thể của cả hệ thống thủy lực. Một sai lầm phổ biến của người vận hành là nghĩ rằng chỉ cần mua một chiếc Water hammer valve gắn vào đường ống là mọi vấn đề được giải quyết.

Trên thực tế, để triệt tiêu sóng áp hiệu quả, kỹ sư phải đánh giá một chuỗi yếu tố liên hoàn:

1. Chế độ vận hành của bơm: Bơm có trang bị biến tần (VFD) để khởi động/dừng mềm hay không?

2. Bố trí đường ống: Vị trí đặt van xả khí ở các đỉnh dốc đã chuẩn xác chưa?

3. Tọa độ lắp van: Đặt Water hammer valve quá xa nguồn phát sinh sóng áp (máy bơm) sẽ làm giảm từ 50% đến 70% hiệu quả dập sóng.

4. Sự kết hợp thiết bị: Tuyến ống lớn thường đòi hỏi sự phối hợp giữa Van một chiều chống va ở đầu bơm, Water hammer valve thủy lực ở đường nhánh, và Bình tích áp để hấp thụ năng lượng.

Do đó, việc xử lý búa nước cần tư duy hệ thống theo các bước: Chẩn đoán nguyên nhân, tính toán đỉnh áp, tối ưu vận hành và lắp đặt van đúng tọa độ.

Water hammer valve Được Sử Dụng Ở Đâu?

Thiết bị này là thành phần bảo vệ không thể thiếu trong nhiều công trình hạ tầng và công nghiệp:

• Trạm bơm cấp nước sạch đô thị: Bảo vệ tuyến ống truyền tải đường dài từ nhà máy nước về khu dân cư.

• Hệ thống PCCC tòa nhà cao tầng: Triệt tiêu sốc áp khi các máy bơm bù áp và bơm chính công suất lớn khởi động đột ngột.

• Nhà máy xử lý nước thải & Công nghiệp: Bảo vệ đường ống xả thải, đường ống dẫn hóa chất áp lực cao.

• Hệ thống tưới tiêu nông nghiệp quy mô lớn: Các tuyến ống dẫn nước ra đồng ruộng có khoảng cách hàng kilomet.

• Hệ thống Chiller/HVAC trung tâm: Đảm bảo áp suất dòng tuần hoàn ổn định, tránh nứt vỡ các dàn trao đổi nhiệt đắt tiền.

Những Sai Lầm Thường Gặp Khi Chọn Van Chống Búa Nước

Ngay cả các kỹ sư thi công đôi khi vẫn mắc phải những sai sót cơ bản khi lựa chọn và lắp đặt dòng van này:

1. Lựa chọn van thuần túy theo đường kính DN: Van DN100 lắp cho hệ thống lưu lượng nhỏ sẽ khiến van không đủ nhạy để kích hoạt cơ cấu xả áp.

2. Bỏ qua áp suất âm (Sụt áp): Chỉ tập trung xử lý áp suất cao mà quên rằng sóng áp âm ban đầu có thể làm móp méo, xẹp đường ống mỏng.

3. Cài đặt áp suất xả sai lệch: Đặt áp suất mở van quá cao (van không kịp xả) hoặc quá thấp (van xả nước liên tục ngay cả khi vận hành bình thường).

4. Không tính đến thời gian phản ứng: Chọn van xả áp cơ học quá chậm so với tốc độ lan truyền của sóng áp (khoảng 1000 m/s).

5. Bỏ qua khâu bảo trì van định kỳ: Đường đẫn van pilot bị đóng cặn rác làm van kẹt cứng, mất hoàn toàn khả năng chống sốc áp.

Checklist Lựa Chọn Van Chống Búa Nước

Trước khi quyết định mua hàng hoặc đưa vào hồ sơ thiết kế, hãy kiểm tra kỹ các thông số sau:

• Kích thước đường ống (DN) & Vật liệu ống (Thép, HDPE, uPVC, hay Cast Iron)?

• Chiều dài toàn tuyến ống từ trạm bơm đến điểm xả?

• Cao độ địa hình (Head loss / Static Head)?

• Lưu lượng thiết kế (Q) & Vận tốc dòng chảy (v)?

• Áp suất vận hành định mức & Áp suất chịu đựng tối đa của ống?

• Công suất máy bơm & Phương thức dừng bơm (Dừng tự do hay cài biến tần)?

• Thời gian đóng của các van chặn trên tuyến ống?

• Vị trí dự kiến lắp đặt van chống búa nước đã tối ưu chưa?

• Có không gian cho đường xả nước của van ra hố thu gom không?

Lưu Ý Khi Lắp Đặt Và Vận Hành Van Chống Búa Nước

Thi công đúng kỹ thuật quyết định đến 80% sự thành công của giải pháp chống sốc áp:

• Vị trí lắp đặt: Van chống búa nước thủy lực dạng xả áp nên được lắp trên một đường nhánh (Tee) ngay phía sau van một chiều ở đầu ra của trạm bơm – nơi sóng áp lực dồn về đầu tiên.

• Lắp đúng hướng mũi tên: Luôn đảm bảo chiều dòng chảy phụ thuộc đúng theo ký hiệu đúc trên thân van.

• Trang bị van chặn cô lập: Lắp một van cổng/van bướm trước van chống búa nước để thuận tiện cho việc tháo lắp, bảo trì ống pilot mà không cần ngắt toàn bộ hệ thống.

• Kiểm tra ống pilot: Với các dòng van thủy lực, đường ống dẫn tín hiệu nhỏ (pilot tubing) phải đảm bảo hoàn toàn thông thoáng, không bị đóng cặn rác.

• Theo dõi đồng hồ áp: Sau khi lắp đặt, tiến hành thử nghiệm ngắt bơm đột ngột và quan sát chỉ số áp suất đỉnh để căn chỉnh lò xo pilot đạt độ nhạy tối ưu.

Câu Hỏi Thường Gặp (FAQ)

1. Van chống búa nước là gì?

Là thiết bị kỹ thuật được lắp trên đường ống để kiểm soát, giảm thiểu hoặc triệt tiêu sự tăng áp đột biến (surge pressure) do hiện tượng búa nước gây ra.

2. Vì sao hệ thống đường ống phát ra tiếng va đập mạnh khi ngắt bơm?

Đó là hiện tượng búa nước. Khi bơm dừng đột ngột, dòng nước đang di chuyển chuyển hóa động năng thành áp năng, tạo ra sóng áp lực dồn nén va đập vào đĩa van và thành ống.

3. Có thể dùng van xả áp thông thường để thay thế van chống búa nước không?

Trong các hệ thống nhỏ thì có thể. Tuy nhiên với hệ thống lớn, van xả áp thông thường phản ứng rất chậm. Van chống búa nước chuyên dụng có cơ cấu mở trước nhờ cảm nhận sóng sụt áp, giúp triệt tiêu đỉnh áp hiệu quả hơn nhiều.

4. Lắp van chống búa nước ở vị trí nào là tốt nhất?

Vị trí tối ưu nhất là trên đường nhánh nằm ngay sau van một chiều ở đầu ra máy bơm, hoặc tại các vị trí đường ống chuyển hướng đột ngột có nguy cơ tích tụ sóng áp cao.

Kết Luận & CTA

Hiện tượng búa nước là "sát thủ ẩn mình" đối với độ bền của mọi hệ thống đường ống áp lực. Trang bị van chống búa nước đúng chủng loại, đúng thông số kỹ thuật không chỉ giải quyết triệt để tiếng ồn, hiện tượng rung lắc mà còn bảo vệ an toàn cho toàn bộ hạ tầng trạm bơm và thiết bị đắt tiền.

Hệ thống của bạn đang gặp sự cố rung lắc, phát ra tiếng đập mạnh khi đóng van hoặc tắt bơm? Hãy liên hệ ngay với đội ngũ kỹ sư thủy lực của chúng tôi! Bằng việc cung cấp các thông số cơ bản như DN đường ống, lưu lượng, áp suất làm việc và chiều dài tuyến ống, bạn sẽ nhận được phương án tư vấn giải pháp triệt tiêu búa nước tối ưu và kinh tế nhất đối với van chống búa nước.
