Van Một Chiều H44W: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trào ngược dòng chảy (backflow) là rủi ro kỹ thuật nguy hiểm trong các đường ống công nghiệp, có thể làm thất thoát lưu chất, mất áp suất và hư hỏng máy bơm hoặc thiết bị phụ trợ. Trong số các mã van công nghiệp phổ biến trên thị trường, mã van một chiều cánh lật xuất hiện thường xuyên trong các hồ sơ thiết kế và dự toán. Việc hiểu rõ bản chất, thông số kỹ thuật và nguyên lý của van van một chiều cánh lật giúp kỹ sư và đơn vị thu mua lựa chọn chính xác sản phẩm, đảm bảo hệ thống vận hành an toàn, liên tục.

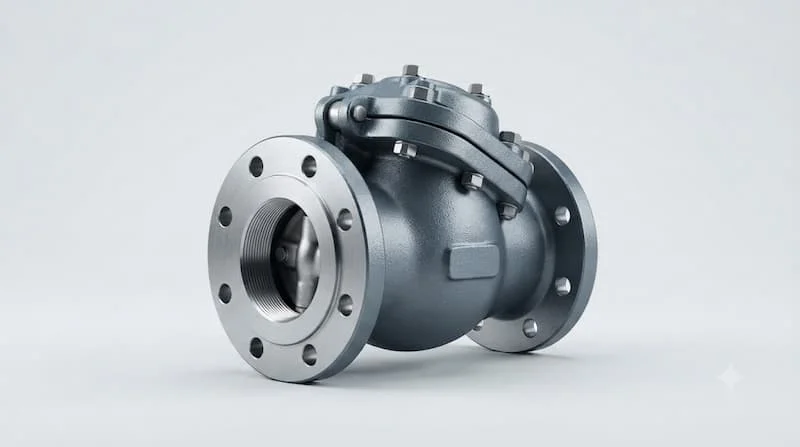

H44W Là Gì?

Van một chiều cánh lật là ký hiệu model được sử dụng cho một số dòng van một chiều công nghiệp (check valve/non return valve), có nhiệm vụ cho phép môi chất chảy theo một hướng duy nhất và tự động đóng lại để hạn chế dòng chảy ngược khi áp suất hệ thống thay đổi.

Thực tế trong ngành van công nghiệp, mã ký hiệu van một chiều cánh lật thường tuân theo quy chuẩn đặt mã của một số hệ thống tiêu chuẩn (như tiêu chuẩn JB/T của Trung Quốc):

• H: Ký hiệu chủng loại van một chiều (Check valve).

• 4: Ký hiệu kiểu kết nối mặt bích (Flanged connection).

• 4: Ký hiệu cấu trúc kiểu lá lật (Swing check valve).

• W: Ký hiệu vật liệu bề mặt làm kín (Seat material) chế tạo trực tiếp từ vật liệu thân van (Metal-to-metal seat, thường là inox/thép không gỉ).

Cần lưu ý, mã ký hiệu van một chiều cánh lật chưa đủ để xác định toàn bộ thông số vận hành của một sản phẩm cụ thể trên thị trường. Giữa các nhà sản xuất khác nhau, mã van một chiều cánh lật có thể có sự biến thiên về vật liệu thân (thép carbon, inox 304, inox 316), cấp áp lực hay tiêu chuẩn mặt bích. Do đó, người mua bắt buộc phải đối chiếu catalogue hoặc nameplate (nhãn máy) của nhà sản xuất để xác nhận chính xác các thông số: kiểu van, vật liệu, kích thước DN, pressure rating, dải nhiệt độ và tiêu chuẩn kết nối.

Nguyên Lý Hoạt Động Của Van van một chiều cánh lật

Nguyên lý vận hành của van một chiều van một chiều cánh lật dựa trên sự chênh lệch áp suất tự nhiên của dòng chảy và lực hấp dẫn cơ học, diễn ra qua 3 giai đoạn:


• Khi dòng chảy đi đúng hướng: Khi máy bơm khởi động, áp suất dòng môi chất phía đầu vào (upstream) thắng áp suất đầu ra và trọng lượng đĩa van. Lực này đẩy đĩa van xoay quanh trục bản lề, mở ra khoảng trống cho môi chất đi qua van dễ dàng.

• Khi dòng chảy giảm hoặc dừng: Lưu lượng môi chất giảm khiến lực đẩy lên đĩa van suy giảm. Trọng lực của đĩa van kéo đĩa quay về vị trí sát với ghế van (seat).

• Khi xuất hiện dòng chảy ngược: Nếu áp suất phía đầu ra tăng đột ngột ngược về phía đầu vào, chính lực ép của dòng chảy ngược sẽ đẩy chặt đĩa van vào ghế van. Áp suất ngược càng cao, đĩa van càng ép chặt, cô lập hoàn toàn đường ống phía sau.

Vì sao hệ thống cần van một chiều van một chiều cánh lật?

1. Bảo vệ máy bơm: Ngăn dòng nước/chất lỏng dội ngược làm quay ngược cánh bơm khi ngắt điện đột ngột, chống vỡ vỏ bơm hoặc hỏng động cơ.

2. Duy trì áp suất: Giữ cho chất lỏng không bị tụt khỏi đường ống hút (luôn giữ chân van/áp mồi).

3. Chống nhiễu hệ thống: Hạn chế hiện tượng chảy chéo giữa các nhánh ống khi vận hành song song nhiều máy bơm.

Lưu ý kỹ thuật: Không nên khẳng định van van một chiều cánh lật tự động loại bỏ hoàn toàn búa nước (water hammer). Hiện tượng tăng áp thủy lực này phụ thuộc vào tốc độ đóng của đĩa van, vận tốc dòng chảy, chiều dài đường ống và sự hiện diện của các thiết bị giảm chấn chuyên dụng.

Cấu Tạo Của Van van một chiều cánh lật Gồm Những Bộ Phận Nào?

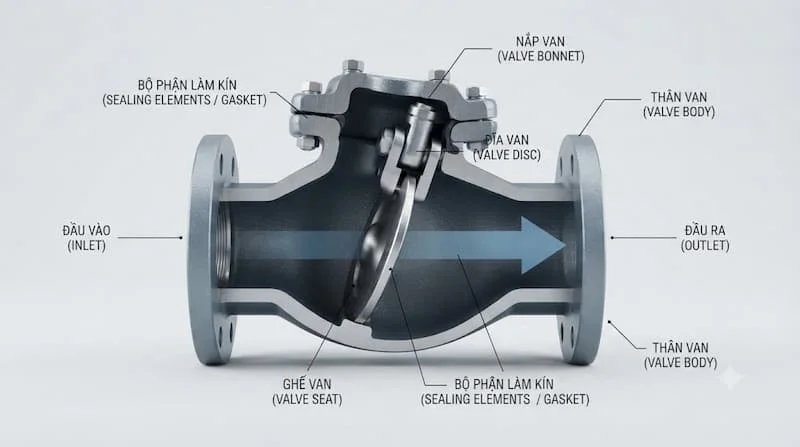

Một sản phẩm van một chiều cánh lật check valve dạng lá lật tiêu chuẩn bao gồm chu trình dẫn lưu từ cửa vào, qua bộ phận đóng mở đến cửa ra với các thành phần cơ bản sau:

• Thân van (Body): Phần vỏ chịu lực chính, chứa toàn bộ linh kiện bên trong. Thiết kế gồm cửa vào (Inlet), cửa ra (Outlet) và khoang mở đĩa.

• Nắp van (Bonnet): Lắp phía trên thân van, cố định bằng bu-lông. Nắp van cho phép tháo rời để kiểm tra, bảo dưỡng đĩa van và ghế van mà không cần cắt ống.

• Bộ phận đóng/mở (Disc): Đĩa van hình tròn, có khả năng vung qua lại nhờ trục bản lề. Đây là bộ phận trực tiếp chặn hoặc mở dòng chảy.

• Ghế van (Seat): Bề mặt làm kín cố định trên thân van. Ở model van một chiều cánh lật, mặt seat thường được gia công tinh hoặc hàn đắp vật liệu chống ăn mòn cùng loại với đĩa van.

• Trục bản lề (Hinge Pin/Stem): Cố định đĩa van với thân van, cho phép đĩa van tự do xoay theo góc thiết kế.

• Gioăng nắp (Bonnet Gasket): Làm kín vị trí khớp nối giữa thân van và nắp van, ngăn môi chất rò rỉ ra bên ngoài.

• Kết nối đường ống: Thường là mặt bích (Flanged) đúc liền với thân van.

Cấu tạo chi tiết có thể tinh chỉnh tùy theo thương hiệu chế tạo. Việc nắm rõ cấu tạo van van một chiều cánh lật giúp kỹ sư dễ dàng lập kế hoạch bảo trì hoặc thay thế linh kiện hao mòn.

Thông Số Kỹ Thuật Van van một chiều cánh lật Cần Quan Tâm

Khi lựa chọn van một chiều van một chiều cánh lật cho công trình, việc đánh giá đúng các thông số kỹ thuật quyết định đến độ bền và tính an toàn của toàn hệ thống:

1. Kích thước danh nghĩa (DN/NPS)

Kích thước danh nghĩa thể hiện đường kính trong tương đương của van, tính bằng DN (mm) hoặc NPS (inch). Cần đối chiếu chính xác với chuẩn ống thực tế, tránh chọn van chỉ bằng mắt thường hoặc ước lượng qua đường kính ngoài ống.

2. Cấp áp lực (Pressure Rating)

Van van một chiều cánh lật thường được sản xuất theo các cấp áp lực phổ biến: PN16, PN25, PN40, PN64 hoặc Class 150, Class 300. Cần đảm bảo áp suất làm việc thực tế của hệ thống không vượt quá áp suất định mức của van ở nhiệt độ vận hành.

3. Vật liệu chế tạo

Vật liệu ảnh hưởng trực tiếp đến khả năng chống ăn mòn và độ bền:

• Thân & Đĩa van: Thép carbon (WCB), Inox 304 (CF8), Inox 316 (CF8M).

• Mặt làm kín (Seat): Thép không gỉ (Inox) chống mài mòn.

  Không nên mặc định ký tự W nghĩa là toàn bộ van làm từ một chất liệu duy nhất nếu chưa đối chiếu thông số từ nhà sản xuất.

4. Dải nhiệt độ làm việc

Nhiệt độ tối đa phụ thuộc vào sự kết hợp giữa vật liệu thân van và gioăng làm kín nắp van (PTFE, Graphite, Flexible Graphite). Van van một chiều cánh lật thân inox làm kín kim loại có thể chịu nhiệt độ lên đến 200°C - 400°C tùy model.

5. Kiểu kết nối và tiêu chuẩn mặt bích

Đa số van van một chiều cánh lật sử dụng kiểu kết nối mặt bích. Cần kiểm tra chuẩn mặt bích của van (JIS 10K/20K, ANSI 150/300, DIN PN16) để đảm bảo vừa khớp với mặt bích sẵn có trên đường ống về tâm lỗ bu-lông và đường kính ngoài.

6. Khả năng tương thích môi chất

Xác định chính xác môi chất chảy qua van là nước sạch, nước thải, dầu, khí nén hay hóa chất ăn mòn. Môi chất chứa axit hoặc ion Chloride cao đòi hỏi van chế tạo từ stainless steel check valve (Inox 316).

Van một chiều cánh lật Có Những Kích Thước Nào?

Bảng thông số kích thước danh nghĩa và trường kiểm tra cơ bản đối với dòng van van một chiều cánh lật tiêu chuẩn:

Lời khuyên: Khi tra cứu kích thước van, hãy yêu cầu nhà cung cấp gửi bản vẽ chi tiết (GA Drawing) để kiểm tra khoảng cách giữa hai mặt bích (Face-to-Face length) nhằm đảm bảo van lắp vừa vào khoảng trống trên đường ống.

So Sánh van một chiều cánh lật Với Các Loại Van Một Chiều Khác

Việc lựa chọn thay thế van không thể chỉ dựa vào đường kính DN. Dưới đây là bảng so sánh giữa van van một chiều cánh lật (lá lật mặt bích) và các chủng loại van một chiều phổ biến khác:

Kết luận: Không thay thế van van một chiều cánh lật bằng loại van khác chỉ vì có cùng kích thước DN. Bắt buộc phải kiểm tra thông số chiều dài lắp đặt (Face-to-Face), áp suất tổn thất và phương lắp đặt của hệ thống.

Van một chiều cánh lật Được Sử Dụng Ở Đâu?

Nhờ thiết kế lá lật bền bỉ, lưu lượng lớn và khả năng làm kín đáng tin cậy, van một chiều van một chiều cánh lật được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước & Trạm bơm: Lắp đặt tại đầu ra của các máy bơm trục đứng, bơm trục ngang trong nhà máy xử lý nước sạch, nước thải đô thị nhằm chống dòng chảy ngược gây hỏng bơm.

• Đường ống công nghiệp & Nhà máy sản xuất: Dùng trong các hệ thống tuần hoàn nước làm mát (Cooling water), hệ thống phân phối chất lỏng công nghiệp tại các nhà máy dệt nhuộm, giấy, hóa chất.

• Hệ thống đường ống dẫn dầu và dung môi: Khi van van một chiều cánh lật chế tạo từ vật liệu thép đúc hoặc inox 316, van đáp ứng tốt môi trường dầu mỏ, dung môi công nghiệp và hóa chất nhẹ.

• Hệ thống trạm bơm nhiều nhánh vận hành song song: Giúp duy trì sự độc lập giữa các nhánh ống, ngăn hiện tượng chất lỏng từ nhánh đang chạy dội ngược về nhánh bơm đang dừng.

Những Sai Lầm Khi Lắp Đặt Và Sử Dụng van một chiều cánh lật

Nhiều sự cố hư hỏng van hoặc rò rỉ đường ống xuất phát từ những sai lầm căn bản trong quá trình chọn lựa và thi công:

1. Lắp ngược chiều dòng chảy: Không kiểm tra ký hiệu mũi tên chỉ chiều dòng chảy đúc nổi trên thân van. Lắp ngược van sẽ chặn toàn bộ tuyến ống.

2. Chỉ chọn van theo đường kính ống (DN): Chọn van DN100 nhưng không kiểm tra tiêu chuẩn mặt bích (JIS vs ANSI) dẫn đến không thể xỏ bu-lông qua lỗ bích.

3. Không kiểm tra tính tương thích môi chất: Dùng van van một chiều cánh lật thân thép carbon cho môi trường nước biển hoặc hóa chất chứa Chloride khiến van bị ăn mòn rỗ, hỏng đĩa van trong thời gian ngắn.

4. Bỏ qua tổn thất áp suất (Pressure Drop): Chọn van không tính toán lưu lượng khiến dòng chảy bị nghẽn, làm giảm hiệu suất bơm và tăng điện năng tiêu thụ.

5. Sai phương lắp đặt: Lắp van lá lật van một chiều cánh lật trên đường ống thả dốc xuống (dòng chảy đi từ trên xuống). Ở vị trí này, đĩa van không thể tự đóng kín bằng trọng lực.

6. Lạm dụng van một chiều để triệt tiêu búa nước: Kỳ vọng van van một chiều cánh lật giải quyết hoàn toàn búa nước là sai lầm. Cần kết hợp thêm bình tích áp, van xả áp hoặc van đóng êm chuyên dụng nếu hệ thống có nguy cơ tăng áp đột ngột lớn.

Checklist Chọn Van van một chiều cánh lật Đúng Cho Hệ Thống

Trước khi phát hành đơn đặt hàng hoặc phê duyệt bản vẽ thiết kế, hãy rà soát kỹ các mục sau:

• Mã sản phẩm đầy đủ và Nhà sản xuất xác thực

• Kích thước danh nghĩa (DN / NPS)

• Môi chất vận hành (Nước, dầu, khí, hóa chất, độ pH, nồng độ)

• Lưu lượng dòng chảy thiết kế ($m^3/h$)

• Áp suất làm việc thực tế & Áp suất định mức (PN16, PN25, Class 150...)

• Nhiệt độ vận hành lớn nhất và nhỏ nhất (°C)

• Vật liệu thân van (WCB, SS304, SS316)

• Vật liệu đĩa van và mặt làm kín (Seat/Seal)

• Kiểu kết nối và tiêu chuẩn mặt bích (JIS 10K, ANSI 150, DIN PN16...)

• Khoảng cách giữa hai mặt bích (Face-to-Face length)

• Hướng lắp đặt đường ống (Ngang hay Đứng)

• Bản vẽ kỹ thuật (GA Drawing) & Catalogue đi kèm

FAQ - Câu Hỏi Thường Gặp Về Van van một chiều cánh lật

1. H44W là van gì?

H44W thường là ký hiệu model của dòng van một chiều lá lật kết nối mặt bích (swing check valve). Tuy nhiên, thông số chính xác về vật liệu và áp suất phụ thuộc vào từng nhà sản xuất cụ thể.

2. Van H44W có tác dụng gì?

Van H44W có tác dụng cho phép môi chất chảy qua theo một hướng nhất định và tự động ngăn chặn dòng chảy ngược lại, giúp bảo vệ máy bơm, duy trì áp suất và ổn định hệ thống đường ống.

3. Van H44W có những kích thước nào?

Van H44W có các kích thước phổ biến từ DN40, DN50, DN80, DN100 đến DN400 hoặc lớn hơn. Kích thước chi tiết cần tra cứu theo bảng catalogue của hãng sản xuất.

4. Van H44W dùng được cho môi chất nào?

Tùy thuộc vào vật liệu chế tạo (thép carbon hay inox), van H44W có thể dùng cho nước sạch, nước thải, dầu, khí nén, hơi nóng hoặc hóa chất công nghiệp.

5. Làm sao để chọn van H44W phù hợp nhất?

Bạn cần cung cấp đầy đủ 6 thông số kỹ thuật: Kích thước DN + Môi chất + Áp suất làm việc + Nhiệt độ + Tiêu chuẩn mặt bích + Hướng lắp đặt để chọn đúng model phù hợp.

Có Nên Sử Dụng Van H44W Cho Hệ Thống Đường Ống?

Van một chiều H44W là giải pháp ngăn dòng chảy ngược hiệu quả, tin cậy và có tuổi thọ cao khi được lựa chọn đúng cấu hình. Việc áp dụng đúng dòng van này giúp bảo vệ tối đa các thiết bị quan trọng như máy bơm, đồng thời duy trì sự vận hành ổn định cho toàn bộ hạ tầng kỹ thuật.

Tuy nhiên, mã H44W chỉ là ký hiệu định danh ban đầu. Yếu tố quyết định tính tương thích của sản phẩm nằm ở các thông số chi tiết: DN, áp suất, nhiệt độ, vật liệu và chuẩn kết nối từ catalogue chính thức của nhà sản xuất.
