Stainless Steel SCH 10: Giải Mã Độ Dày Và Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn sai độ dày ống (Schedule) là một sai lầm "chết người" có thể dẫn đến những thảm họa về vận hành. Hãy tưởng tượng một hệ thống dẫn lưu chất đang hoạt động bình thường bỗng nhiên bị móp méo, biến dạng hoặc rò rỉ nghiêm trọng tại các mối hàn chỉ sau một thời gian ngắn sử dụng. Nguyên nhân thường thấy không phải do chất lượng inox kém, mà do người thiết kế chưa hiểu rõ bản chất của stainless steel 10 và áp dụng nó sai môi trường áp suất.

Nhiều người vẫn lầm tưởng rằng mọi loại ống inox đều có độ dày giống nhau, hoặc không phân biệt được sự khác nhau giữa SCH 10, SCH 40 và SCH 80. Việc chọn nhầm ống quá mỏng cho hệ thống áp cao sẽ gây nguy hiểm, trong khi chọn ống quá dày lại gây lãng phí ngân sách khổng lồ. Bài viết này sẽ giúp bạn hiểu rõ từ A-Z về tiêu chuẩn stainless steel 10, giúp bạn chọn đúng vật liệu và tối ưu hóa chi phí cho dự án của mình.

Stainless steel 10 là gì? Kiến thức nền tảng

Để hiểu về stainless steel 10, trước hết chúng ta cần làm rõ khái niệm "SCH". SCH là viết tắt của Schedule, một chỉ số dùng để phân loại độ dày thành ống theo tiêu chuẩn ASME/ANSI B36.19 dành cho ống thép không gỉ.

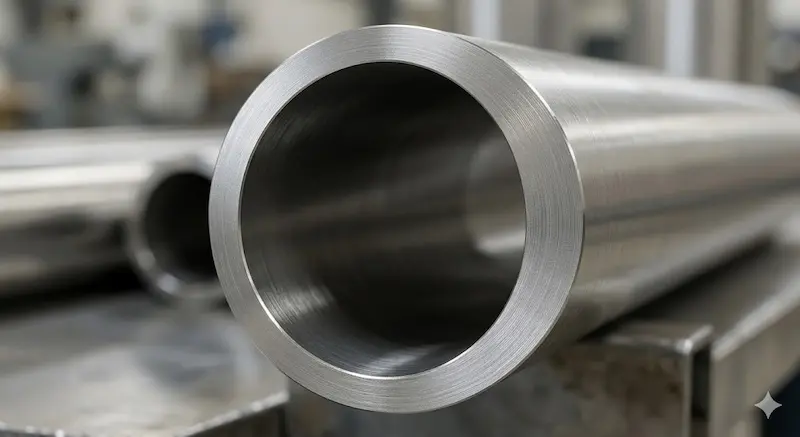

Stainless steel 10 là dòng ống inox có độ dày thành ống thuộc nhóm mỏng (Light Wall). Đây là loại ống được thiết kế để tối ưu hóa trọng lượng và chi phí cho các ứng dụng không yêu cầu khả năng chịu áp suất quá lớn. Vật liệu chế tạo thường là các mác thép phổ biến như Inox 304/304L (chống gỉ phổ thông) hoặc Inox 316/316L (chống ăn mòn hóa chất).

Nguyên lý và bản chất kỹ thuật của SCH 10

Một trong những hiểu lầm phổ biến nhất là cho rằng stainless steel 10 có một độ dày cố định (ví dụ 2mm cho mọi kích thước). Thực tế, độ dày của ống SCH 10 không phải là một con số tuyệt đối mà nó biến thiên dựa trên đường kính danh nghĩa của ống (NPS - Nominal Pipe Size).

Tại sao độ dày lại thay đổi theo kích thước?

Nguyên lý cơ bản trong kỹ thuật đường ống là: Ống càng lớn thì diện tích bề mặt chịu áp càng rộng. Do đó, để duy trì cùng một khả năng chịu lực tương đối, thành ống phải dày lên khi đường kính tăng.

• Với ống nhỏ như DN15, độ dày SCH 10 chỉ khoảng 1.65 mm.

• Với ống lớn như DN200, độ dày SCH 10 sẽ tăng lên khoảng 3.76 mm.

Bản chất của SCH 10 là duy trì một tỷ lệ chịu áp suất nhất định ở mức thấp. Nếu bạn đưa SCH 10 vào các hệ thống nồi hơi áp suất cao hoặc thủy lực, thành ống mỏng sẽ không thể chịu được ứng suất vòng, dẫn đến hiện tượng nổ hoặc móp ống khi có sự thay đổi áp suất đột ngột (hiện tượng búa nước).

Thông số độ dày chi tiết của stainless steel SCH 10

Việc nắm vững bảng thông số độ dày là chìa khóa để kỹ sư bóc tách khối lượng và tính toán khả năng chịu tải của hệ thống. Dưới đây là ví dụ về độ dày thực tế của stainless steel 10 ở một số kích thước phổ biến:

• DN15 (1/2"): 1.65 mm

• DN25 (1"): 2.11 mm

• DN50 (2"): 2.77 mm

• DN100 (4"): 3.05 mm

• DN200 (8"): 3.76 mm

• DN300 (12"): 4.57 mm

Insight chuyên gia: Bạn có thể thấy, không có một "độ dày chung" cho tất cả. Khi đặt hàng, bạn phải nêu rõ cả kích thước (DN) và tiêu chuẩn độ dày (SCH 10) để tránh sai sót trong khâu báo giá và lắp đặt.

Phân loại stainless steel SCH 10 theo vật liệu

Dòng ống stainless steel 10 có thể được sản xuất từ nhiều mác thép khác nhau, mỗi loại đáp ứng một bài toán kinh tế và kỹ thuật riêng biệt:

1. Inox 201 SCH 10: Đây là lựa chọn có giá thành rẻ nhất. Tuy nhiên, khả năng chống ăn mòn kém, dễ bị rỉ sét sau một thời gian tiếp xúc với độ ẩm. Thường chỉ dùng cho trang trí hoặc hệ thống dẫn khí khô nội bộ.

2. Inox 304/304L SCH 10: Loại phổ biến nhất trên thị trường. Nó cân bằng giữa khả năng chống gỉ và giá thành. Phù hợp cho hệ thống cấp nước sạch, thực phẩm và HVAC.

3. Inox 316/316L SCH 10: Dòng cao cấp với khả năng chống ăn mòn chloride và axit vượt trội. Thường dùng trong các nhà máy xử lý nước thải, hóa chất nhẹ hoặc khu vực gần biển.

So sánh nhanh: Nếu bạn ưu tiên ngân sách, 304 là "vị vua". Nếu môi trường có hóa chất hoặc hơi muối, đừng ngần ngại chọn 316 để tránh việc phải thay mới toàn bộ hệ thống sau 1 năm sử dụng.

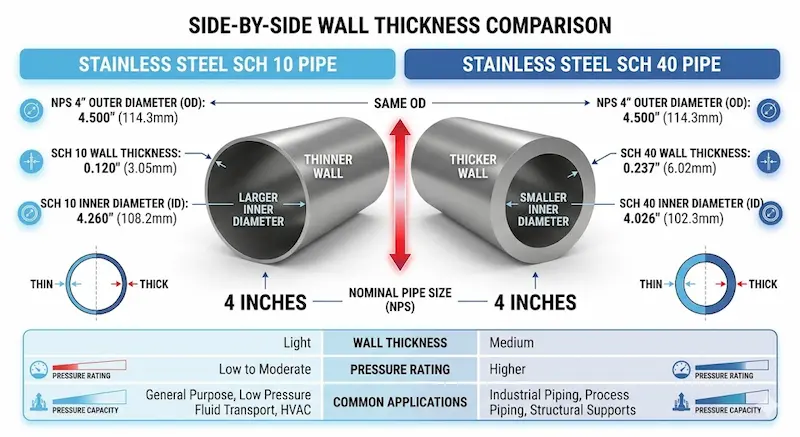

So sánh chi tiết: SCH 10 vs SCH 40 vs SCH 80

Trong thực tế, khách hàng thường phân vân giữa các cấp độ dày. Bảng dưới đây sẽ giúp bạn có cái nhìn trực quan:

Tại sao SCH 10 vẫn được tin dùng? Mặc dù mỏng hơn, nhưng SCH 10 giúp giảm đáng kể trọng lượng hệ thống, từ đó giảm tải trọng lên giá đỡ (hanger) và tiết kiệm chi phí vật tư lên đến 30-50% so với SCH 40. Trong các hệ thống áp suất thấp, việc dùng ống quá dày là sự lãng phí không cần thiết.

Ứng dụng thực tế: Khi nào nên dùng stainless steel SCH 10?

Việc sử dụng stainless steel 10 là một giải pháp thông minh nếu hệ thống của bạn thuộc các trường hợp sau:

• Hệ thống xử lý nước sạch: Nơi áp suất thường duy trì dưới 10-15 bar.

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho điều hòa trung tâm.

• Ngành thực phẩm và đồ uống: Các đường ống dẫn sữa, nước giải khát ở điều kiện áp suất khí quyển.

• Hệ thống khí nén áp thấp: Dẫn khí cho các thiết bị cầm tay trong xưởng sản xuất.

Những sai lầm thường gặp và hậu quả

• Dùng cho hệ thống hơi nóng áp cao: Hơi nóng có thể làm giãn nở kim loại, kết hợp với thành ống mỏng của SCH 10 gây nguy cơ nổ ống cực cao.

• Chọn sai vật liệu: Dùng inox 201 cho hệ thống dẫn nước thải sẽ khiến ống bị thủng do ăn mòn chỉ trong vài tháng.

• Bỏ qua môi trường: Lắp đặt ống SCH 10 tại các khu vực rung động mạnh mà không có giá đỡ chịu lực tốt sẽ làm gãy các mối hàn.

Hướng dẫn kỹ thuật: Cách chọn stainless steel SCH 10 chuẩn xác

Để đảm bảo chọn đúng loại ống, hãy tuân thủ checklist dưới đây:

1. Xác định áp suất làm việc tối đa: Nếu áp suất lớn hơn mức khuyến cáo cho thành mỏng, hãy nâng cấp lên SCH 40.

2. Kiểm tra tính chất lưu chất: Lưu chất có tính axit không? Có chứa chloride không? (Để chọn inox 304 hay 316).

3. Xác định kích thước (DN/NPS): Đảm bảo kích thước này đồng bộ với các phụ kiện như van, mặt bích.

4. Kiểm tra chứng chỉ CO/CQ: Luôn yêu cầu nhà cung cấp đưa ra giấy tờ chứng minh nguồn gốc và thành phần hóa học của thép.

Lưu ý lắp đặt Stainless steel sch 10

• Kỹ thuật hàn: Vì thành ống SCH 10 mỏng, thợ hàn cần có tay nghề cao để tránh tình trạng hàn thủng ống hoặc gây biến dạng nhiệt.

• Giá đỡ ống: Khoảng cách giữa các giá đỡ cần ngắn hơn so với ống dày để tránh hiện tượng võng ống do trọng lượng lưu chất bên trong.

FAQ – Những câu hỏi thường gặp về Stainless Steel 10

1. Stainless steel 10 dày bao nhiêu?

Độ dày không cố định mà phụ thuộc vào kích thước ống. Ví dụ, ống DN50 dày khoảng 2.77mm, trong khi ống DN100 dày 3.05mm.

2. SCH 10 có mỏng hơn SCH 40 không?

Có, SCH 10 luôn mỏng hơn SCH 40 ở cùng một kích thước ống.

3. Có thể hàn ống SCH 10 trực tiếp vào mặt bích không?

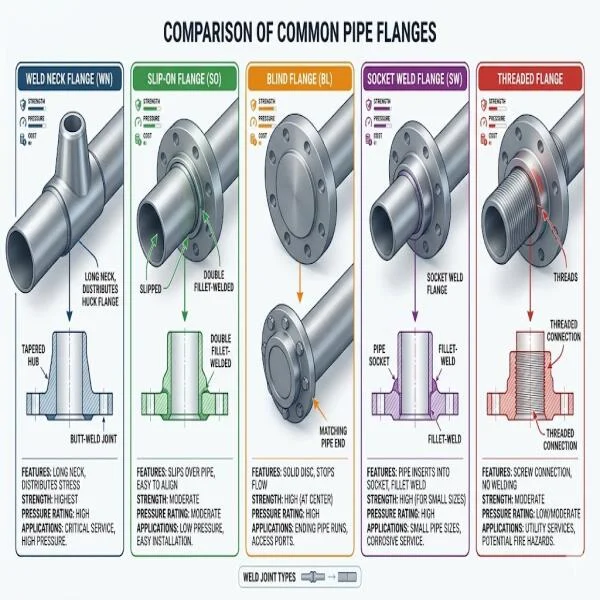

Hoàn toàn được. Bạn có thể sử dụng các loại mặt bích hàn trượt (Slip-on) hoặc hàn cổ (Weld Neck) phù hợp với độ dày của ống.

4. Ống SCH 10 có bị gỉ không?

Tùy vào vật liệu. Nếu là inox 304 hoặc 316, nó chống gỉ rất tốt. Nếu là inox 201, khả năng bị gỉ trong môi trường ẩm ướt là rất cao.

Kết luận

Stainless steel 10 là giải pháp tối ưu về kinh tế cho các hệ thống đường ống áp suất thấp, đòi hỏi tính thẩm mỹ và độ bền của thép không gỉ. Việc hiểu đúng thông số độ dày và giới hạn chịu tải của nó không chỉ giúp dự án của bạn hoạt động bền bỉ mà còn tránh được những rủi ro hỏng hóc đáng tiếc.

Đừng để những nhầm lẫn về ký hiệu SCH làm ảnh hưởng đến chất lượng công trình của bạn. Hãy luôn tham khảo ý kiến chuyên gia và kiểm tra kỹ bảng thông số kỹ thuật trước khi đặt hàng Stainless steel sch 10 .
