Pipe Flange Là Gì? Hướng Dẫn Toàn Diện Về Phụ Kiện Kết Nối Đường Ống

Trong ngành công nghiệp đường ống, một sai lầm nhỏ trong khâu lựa chọn vật tư có thể dẫn đến những thảm họa lớn. Hãy tưởng tượng một hệ thống lọc dầu đang vận hành ở áp suất hàng trăm bar đột ngột bị rò rỉ tại điểm nối, hay chi phí vận hành của một nhà máy xử lý nước tăng vọt chỉ vì các kết nối không đồng nhất gây thất thoát năng lượng. Tất cả những vấn đề này thường bắt nguồn từ việc coi nhẹ pipe.

Nhiều người vẫn lầm tưởng pipe chỉ là những miếng "mặt bích" sắt đơn giản dùng để nối ống. Tuy nhiên, trên thực tế, sai lệch chỉ 1mm ở độ dày hoặc chọn sai tiêu chuẩn lỗ bu lông sẽ khiến toàn bộ hệ thống tê liệt. Vậy pipe là gì? Có những loại nào và làm thế nào để chọn đúng thông số kỹ thuật cho dự án của bạn? Bài viết chuyên sâu này sẽ giải mã mọi khía cạnh kỹ thuật từ góc nhìn của các chuyên gia ngành cơ khí.

Pipe flange là gì? Cấu tạo và nguyên lý hoạt động

Pipe (mặt bích đường ống) là một thiết bị cơ khí quan trọng được thiết kế để kết nối các đoạn ống, van, máy bơm hoặc các thiết bị khác trong hệ thống đường ống. Khác với phương pháp hàn trực tiếp (welding) vốn mang tính cố định, flange tạo ra một mối nối có thể tháo rời, giúp việc bảo trì, kiểm tra hoặc thay thế trở nên linh hoạt hơn.

Cấu tạo chi tiết của một bộ Pipe Flange

Một kết nối mặt bích tiêu chuẩn không bao giờ đứng độc lập mà là một tổ hợp gồm bốn thành phần chính:

• Thân mặt bích (Flange body): Tấm kim loại hình tròn (hoặc vuông) có lỗ trung tâm để dòng lưu chất đi qua.

• Lỗ bu lông (Bolt holes): Các lỗ được khoan chính xác xung quanh thân bích để cố định hai mặt bích với nhau.

• Gioăng làm kín (Gasket): Lớp đệm nằm giữa hai mặt bích, có nhiệm vụ điền đầy các khoảng hở siêu nhỏ để ngăn rò rỉ.

• Bu lông & Đai ốc: Phụ kiện xiết chặt để tạo lực ép lên gioăng.

•

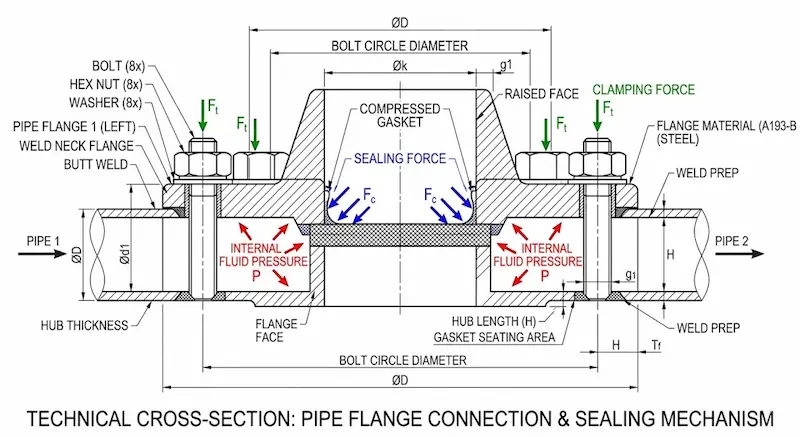

Nguyên lý hoạt động kỹ thuật

Về mặt vật lý, pipe hoạt động dựa trên nguyên lý truyền tải lực ép. khi ta siết chặt các bu lông theo đúng momen xoắn (torque) quy định, lực này sẽ ép chặt lớp gioăng vào bề mặt của hai mặt bích (flange face). Sự biến dạng của gioăng dưới áp lực sẽ tạo ra một lớp màng ngăn tuyệt đối, giúp hệ thống chịu được áp suất bên trong mà không bị rò rỉ ra môi trường ngoài.

Bản chất của một mặt bích không chỉ là điểm nối; nó là điểm chịu áp lực tập trung. Do đó, độ bền của hệ thống phụ thuộc trực tiếp vào khả năng chịu lực của vật liệu bích và độ chính xác của các bề mặt tiếp xúc.

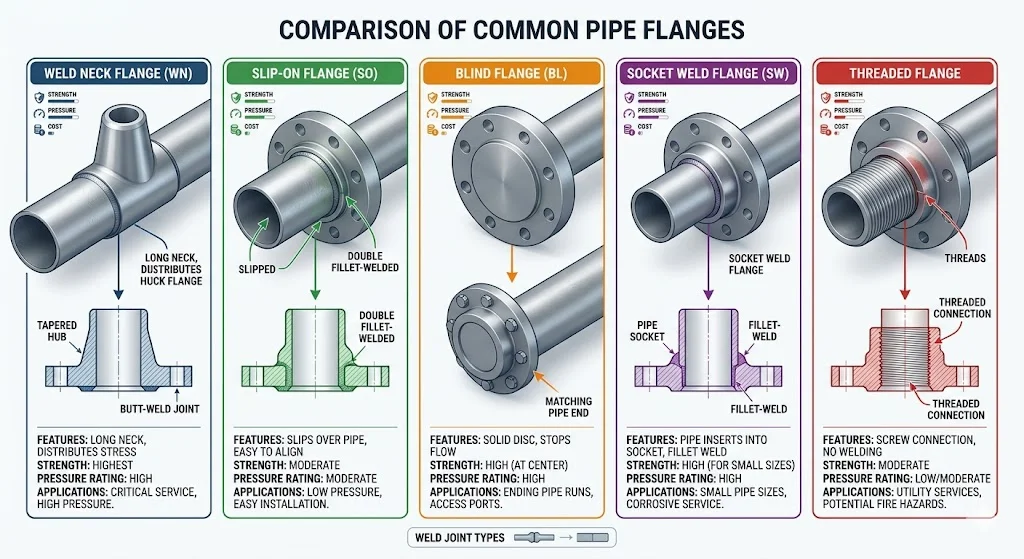

Các loại pipe flange phổ biến và phân tích chuyên sâu

Trong kỹ thuật, không có một loại mặt bích "vạn năng". Mỗi loại pipe ra đời để giải quyết một bài toán cụ thể về áp suất, nhiệt độ và tính chất hóa học của lưu chất.

1. Weld Neck Flange (WN) - Mặt bích cổ hàn

Đây là loại mặt bích cao cấp nhất, đặc trưng bởi phần cổ dài được hàn đối đầu (butt-weld) trực tiếp với ống.

• Ưu điểm: Khả năng chịu áp suất cực cao và chịu được các biến đổi nhiệt độ khắc nghiệt. Phần cổ giúp phân tán lực kéo đều trên thân ống, giảm sự tập trung ứng suất tại chân mặt bích.

• Ứng dụng: Sử dụng chủ yếu trong ngành dầu khí, hệ thống hơi bão hòa hoặc hóa chất nguy hiểm.

2. Slip-on Flange (SO) - Mặt bích hàn trượt

Loại này có đường kính trong lớn hơn đường kính ngoài của ống một chút để ống có thể trượt vào bên trong.

• Ưu điểm: Dễ lắp đặt, không yêu cầu thợ hàn có tay nghề quá cao như WN. Chi phí sản xuất và giá thành vật tư thấp hơn đáng kể.

• Nhược điểm: Khả năng chịu áp lực kém hơn WN do mối hàn là hàn góc (fillet weld).

3. Blind Flange (BL) - Mặt bích mù

Đúng như tên gọi, đây là loại bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa vệ sinh trên bồn chứa.

• Insight: Đây là loại chịu ứng suất cơ học lớn nhất do áp lực dòng chảy va đập trực tiếp vào tâm mặt bích.

4. Socket Weld Flange (SW) & Threaded Flange (Mặt bích ren)

• Socket Weld: Thường dùng cho các đường ống kích thước nhỏ (DN50 trở xuống) nhưng yêu cầu áp lực cao.

• Threaded (Mặt bích ren): Kết nối bằng ren, không cần hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ, nơi việc sử dụng tia lửa hàn bị cấm nghiêm ngặt.

Thông số kỹ thuật quan trọng của pipe flange

Để chọn được một chiếc pipe chính xác, bạn không thể bỏ qua các thông số "sống còn" dưới đây. Việc sai lệch dù chỉ một thông số cũng dẫn đến nguy cơ nổ hệ thống hoặc không thể lắp lắp ráp.

Các thông số định danh cơ bản

• DN (Nominal Diameter): Đường kính danh nghĩa của ống (ví dụ DN100, DN200).

• PN / Class (Pressure Rating): Cấp áp lực. Ví dụ: PN10, PN16 theo tiêu chuẩn châu Âu hoặc Class 150, Class 300 theo tiêu chuẩn Mỹ.

• Face Type (Kiểu bề mặt): * RF (Raised Face): Bề mặt có gờ, phổ biến nhất.

  • FF (Flat Face): Bề mặt phẳng, dùng cho bích gang hoặc nhựa.

  • RTJ (Ring Type Joint): Dùng gioăng kim loại dạng vòng cho áp suất cực cao.

Hệ thống tiêu chuẩn quốc tế

Mỗi khu vực địa lý và ngành hàng lại ưu tiên một hệ tiêu chuẩn khác nhau:

1. ASME/ANSI (Mỹ): Tiêu chuẩn B16.5, B16.47 là "luật chơi" trong ngành dầu khí toàn cầu.

2. DIN (Đức) / EN (Châu Âu): Sử dụng hệ đơn vị Mét và cấp áp lực PN.

3. JIS (Nhật Bản): Thường thấy trong các thiết bị máy móc đóng tàu (5K, 10K, 20K).

Tại sao việc nắm vững tiêu chuẩn lại quan trọng? Một mặt bích JIS 10K không bao giờ có thể lắp vừa với một mặt bích ANSI Class 150 dù cả hai cùng có kích thước ống giống nhau. Số lượng lỗ bu lông và tâm lỗ (PCD) của chúng hoàn toàn khác biệt.

So sánh các loại flange – Chọn loại nào cho dự án?

Dưới đây là bảng tóm tắt giúp nhà thầu và kỹ sư có cái nhìn nhanh để đưa ra quyết định:

Kết luận: Không có loại pipe nào là tốt nhất một cách tuyệt đối. Loại tốt nhất là loại đáp ứng đủ áp suất vận hành với chi phí tối ưu nhất cho chủ đầu tư.

Khi nào cần sử dụng pipe flange trong thực tế?

Mặc dù việc hàn nối tiếp giúp tiết kiệm chi phí vật tư, nhưng pipe flange là bắt buộc trong các kịch bản sau:

1. Hệ thống cần bảo trì định kỳ: Các đoạn ống cần tháo ra để thông tắc hoặc kiểm tra độ ăn mòn.

2. Kết nối thiết bị: Máy bơm, van (gate valve, check valve) và các thiết bị đo lường luôn có sẵn mặt bích để kết nối.

3. Khu vực thi công hạn chế: Những nơi không thể thực hiện thao tác hàn (không gian hẹp, môi trường cháy nổ).

Những sai lầm "chết người" thường gặp

• Trộn lẫn tiêu chuẩn: Cố gắng lắp bích DIN vào hệ thống ANSI bằng cách khoét rộng lỗ bu lông. Điều này làm mất khả năng chịu lực của bích.

• Bỏ qua vật liệu: Dùng mặt bích thép carbon cho đường ống inox xử lý hóa chất sẽ gây ra hiện tượng ăn mòn điện hóa nhanh chóng.

• Siết bu lông không đều: Dẫn đến vênh mặt bích, gây rò rỉ dù đã dùng gioăng mới.

Hướng dẫn chọn pipe flange đúng chuẩn (Checklist cho kỹ sư)

Để đảm bảo an toàn và hiệu quả kinh tế, hãy tuân thủ quy trình kiểm tra 6 bước sau trước khi đặt hàng:

1. Môi trường làm việc: Lưu chất là gì? (Nước sạch, nước thải, axit, hay khí gas?).

2. Áp lực & Nhiệt độ: Xác định áp suất tối đa ($P_{max}$) và nhiệt độ vận hành ($T$). Lưu ý: Khi nhiệt độ tăng, khả năng chịu áp của vật liệu sẽ giảm xuống.

3. Kích thước ống: Xác định DN hoặc OD của ống đang sử dụng.

4. Hệ tiêu chuẩn: Dự án đang chạy theo tiêu chuẩn nào (ASME, JIS, DIN, BS)?

5. Vật liệu (Material): Chọn Steel (A105), Stainless Steel (SS304/316), hay Carbon Steel (A106)?

6. Kiểu kết nối: Cần WN để chịu áp hay SO để tiết kiệm ngân sách?

FAQ – Những câu hỏi thường gặp về Pipe Flange

1. Pipe flange khác gì so với mối hàn trực tiếp (Welding)?

Flange cho phép tháo lắp dễ dàng để bảo trì, trong khi mối hàn là kết nối cố định, muốn thay đổi phải cắt bỏ ống.

2. Loại mặt bích nào chịu được áp lực cao nhất hiện nay?

Đó là Weld Neck Flange (WN) kết hợp với kiểu bề mặt RTJ (Ring Type Joint).

3. Tại sao hệ thống của tôi bị rò rỉ dù mặt bích vẫn mới?

Nguyên nhân thường do chọn sai loại gioăng (gasket), siết bu lông không đúng lực hoặc bề mặt mặt bích bị trầy xước trong quá trình vận chuyển.

4. Có thể dùng mặt bích Inox nối với ống thép không?

Về mặt kỹ thuật là có thể, nhưng cần lưu ý hiện tượng ăn mòn tại điểm tiếp xúc giữa hai loại kim loại khác nhau (galvanic corrosion).

Kết luận

Pipe flange đóng vai trò là "mắt xích" sống còn, quyết định sự ổn định và an toàn của toàn bộ hệ thống đường ống công nghiệp. Việc hiểu rõ cấu tạo, tiêu chuẩn và lựa chọn đúng loại mặt bích không chỉ giúp công trình bền bỉ hơn mà còn tiết kiệm hàng tỷ đồng chi phí sửa chữa, bảo trì về lâu dài. Đừng bao giờ chọn mặt bích dựa trên giá rẻ nhất; hãy chọn dựa trên các thông số kỹ thuật chính xác nhất.
