Flange 50: Hướng Dẫn Kỹ Thuật Chọn Mặt Bích DN50 Chuẩn Xác Nhất

Trong quá trình thi công hệ thống đường ống công nghiệp, một tình huống trớ trêu nhưng rất phổ biến là khi đơn vị lắp đặt đặt mua flange, nhưng đến khi lắp ráp lại không khớp với ống hoặc van hiện có. Nguyên nhân thường bắt nguồn từ sự nhầm lẫn giữa ký hiệu DN50, kích thước phi ngoài (OD) và hệ inch.

Cụm từ "mặt bích 50" nghe có vẻ đơn giản, nhưng nếu không nắm vững các tiêu chuẩn kỹ thuật đi kèm như JIS, ANSI hay DIN, kỹ sư rất dễ chọn sai phụ kiện, dẫn đến rò rỉ hoặc đình trệ toàn bộ dự án. Bài viết này sẽ cung cấp cái nhìn chuyên sâu nhất giúp bạn hiểu đúng, chọn chuẩn và tránh mọi lỗi lầm khi làm việc với flange.

Flange 50 là gì? Giải mã ký hiệu DN50 trong kỹ thuật

Flange là loại mặt bích được thiết kế chuyên dụng cho đường ống có kích thước danh nghĩa DN50 (tương đương với 2 inch theo hệ Anh Mỹ). Đây là một trong những kích thước phổ biến nhất trong các hệ thống xử lý nước, PCCC và công nghiệp nhẹ.

Tuy nhiên, điểm mấu chốt cần làm rõ là: DN50 không phải là đường kính ngoài của ống. Ký hiệu DN (Diameter Nominal) chỉ là một con số định danh để đồng bộ hóa các phụ kiện trong hệ thống. Thực tế, một chiếc ống thép DN50 tiêu chuẩn sẽ có đường kính ngoài (Outside Diameter - OD) xấp xỉ 60.3 mm.

Việc hiểu đúng quy đổi từ DN50 sang phi 60.3mm là bước đầu tiên và quan trọng nhất để bạn không mua nhầm loại mặt bích có lỗ quá nhỏ hoặc quá lớn so với ống thực tế.

Nguyên lý hoạt động và cơ chế làm kín của flange DN50

Dù có kích thước tương đối nhỏ gọn, flange vẫn phải tuân thủ nghiêm ngặt nguyên lý kết nối cơ khí để đảm bảo an toàn hệ thống. Một mối nối mặt bích hoàn chỉnh luôn bao gồm tổ hợp: 2 mặt bích + 1 gioăng (gasket) + bộ bu lông đai ốc.

Cơ chế tạo độ kín

Khi chúng ta siết chặt các bu lông, lực ép sẽ được truyền từ thân mặt bích lên bề mặt gioăng nằm ở giữa. Gioăng sẽ bị biến dạng nhẹ để điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, tạo thành một lớp màng ngăn chặn hoàn toàn dòng lưu chất rò rỉ ra ngoài.

Các yếu tố ảnh hưởng đến hiệu suất Flange 50

• Lực siết bu lông: Phải đảm bảo momen xoắn (torque) đều trên tất cả các lỗ. Nếu siết lệch, mặt bích sẽ bị vênh, gây rò rỉ ngay lập tức.

• Độ phẳng bề mặt: Các vết xước sâu trên bề mặt tiếp xúc của flange sẽ làm giảm hiệu quả của gioăng.

• Loại Gasket: Tùy vào môi trường (nước, hóa chất hay hơi nóng) mà cần chọn gioăng cao su, chì hay gioăng kim loại phù hợp.

Nhiều người chủ quan cho rằng hệ thống DN50 áp lực thấp nên không cần siết chuẩn, nhưng thực tế, các điểm nối nhỏ thường là nơi dễ xảy ra sự cố nhất do sự rung lắc của đường ống.

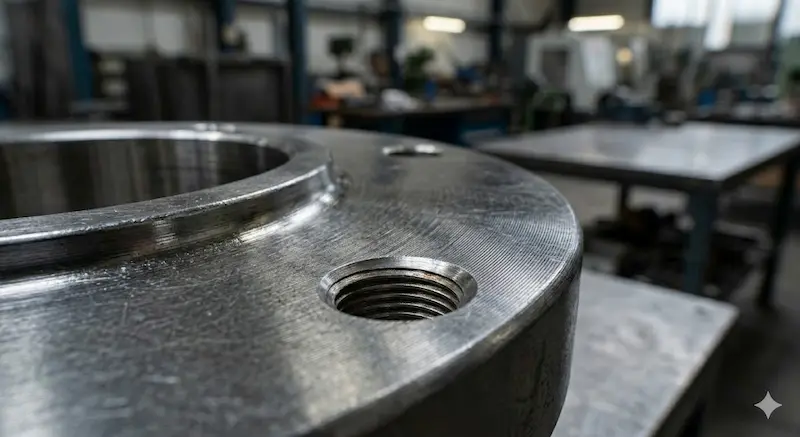

Phân tích chuyên sâu: Các loại flange phổ biến hiện nay

Tùy vào phương thức lắp đặt và yêu cầu về áp suất, flange được chia thành nhiều loại hình học khác nhau:

1. Weld Neck DN50 (WN): Có phần cổ dài để hàn đối đầu với ống. Đây là loại chịu được áp suất và rung động cực tốt, chuyên dùng trong hệ thống dầu khí hoặc hơi bão hòa.

2. Slip-On DN50 (SO): Mặt bích hàn trượt, ống sẽ được luồn vào bên trong bích rồi mới hàn. Ưu điểm là dễ lắp đặt, căn chỉnh và giá thành rẻ hơn WN.

3. Blind DN50 (BL): Mặt bích mù, không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cổng chờ kiểm tra.

4. Socket Weld DN50 (SW): Ống được đưa vào một màng mộng (socket) rồi hàn góc. Loại này rất bền, thường dùng cho các hệ thống nhỏ nhưng áp lực cực cao.

5. Threaded DN50 (Mặt bích ren): Kết nối bằng ren trong, không cần hàn. Đây là giải pháp tối ưu cho hệ thống phòng chống cháy nổ hoặc những nơi không thể dùng lửa hàn.



So sánh nhanh: Trong khi Slip-on chiếm ưu thế về kinh tế cho hệ thống nước dân dụng, thì Weld Neck lại là "vị vua" về độ bền trong các nhà máy hóa chất khắc nghiệt.

Bảng kích thước flange (DN50) theo các tiêu chuẩn quốc tế

Một sai lầm "kinh điển" là cho rằng mọi chiếc flange đều giống nhau. Thực tế, kích thước ngoài và số lỗ bu lông phụ thuộc hoàn toàn vào hệ tiêu chuẩn mà dự án áp dụng.

Insight chuyên gia: Nhìn vào bảng trên, bạn có thể thấy dù cùng là flange, nhưng tâm lỗ (PCD) của tiêu chuẩn DIN (125mm) khác hoàn toàn với ANSI (120.7mm). Do đó, bạn không bao giờ có thể lắp lẫn một mặt bích chuẩn Đức vào một hệ thống van chuẩn Mỹ.

Thông số kỹ thuật cần biết khi chọn flange

Để lựa chọn được một chiếc mặt bích DN50 hoạt động ổn định, bạn cần xác định rõ 3 thông số then chốt:

1. Áp suất vận hành

Bạn cần hệ thống chịu được bao nhiêu bar?

• Nếu dùng hệ Mỹ, hãy chọn Class 150, 300 hoặc 600.

• Nếu dùng hệ Âu/Á, hãy chọn PN10, PN16 hoặc 10K, 20K.

• Lưu ý: Chọn sai áp suất (thấp hơn thực tế) sẽ gây nứt vỡ mặt bích khi vận hành.

2. Vật liệu chế tạo

• Thép Carbon (A105): Dùng cho dầu khí, khí nén, nước không có tính ăn mòn. Thường được mạ kẽm để chống rỉ sét.

• Inox 304/316L: Dùng cho thực phẩm, hóa chất hoặc nước biển để tránh bị ăn mòn điện hóa.

3. Tiêu chuẩn kết nối

Luôn đồng bộ hóa tiêu chuẩn mặt bích với tiêu chuẩn của van và máy bơm trong hệ thống. Việc "râu ông nọ chắp cằm bà kia" giữa ANSI và DIN là nguyên nhân hàng đầu gây lãng phí chi phí đổi trả vật tư.

So sánh DN50 – Phi 60 – 2 Inch: Lỗi phổ biến nhất

Rất nhiều khách hàng khi hỏi mua thường nói: "Bán cho tôi mặt bích phi 50". Đây là một cách gọi sai về mặt kỹ thuật.

• DN50: Kích thước danh nghĩa (Nominal Size).

• 2 Inch: Kích thước theo hệ Anh (thường dùng tại Mỹ).

• Phi 60.3: Đường kính thực tế của ống.

Nếu bạn mua mặt bích có lỗ vừa khít 50mm, bạn sẽ không thể đưa ống DN50 (vốn to 60.3mm) vào bên trong được. Vì vậy, khi đặt hàng flange, hãy luôn xác nhận lại: "Tôi cần mặt bích cho ống phi 60".

Ứng dụng thực tế của mặt bích DN50

Kích thước DN50 được coi là "kích thước vàng" vì nó xuất hiện trong hầu hết các lĩnh vực:

• Hệ thống cấp thoát nước: Kết nối các trục ống chính trong tòa nhà.

• Hệ thống PCCC: Các đường ống nhánh dẫn nước đến họng tiếp nhận.

• HVAC: Đường ống nước lạnh cho chiller.

• Dầu khí & Hóa chất: Kết nối các van điều khiển và bồn chứa trung gian.

Những sai lầm thường gặp

1. Nhầm DN với OD: Như đã phân tích, lỗi này dẫn đến việc mua phụ kiện không lắp vừa ống.

2. Không kiểm tra áp lực: Dùng bích PN10 cho hệ thống bơm áp lực 15 bar gây nguy cơ nổ đường ống.

3. Dùng sai vật liệu: Sử dụng bích thép mạ kẽm cho môi trường axit khiến mặt bích bị ăn mòn thủng chỉ sau vài tháng.

Hướng dẫn cách chọn và lắp đặt flange đúng kỹ thuật

Checklist chọn hàng:

•  Xác định chính xác là DN50 (phi 60.3mm) hay loại ống đặc biệt nào khác.

• Chọn đúng tiêu chuẩn kết nối (ANSI, DIN, JIS, BS).

•  Xác định áp lực làm việc tối đa của hệ thống.

•  Chọn vật liệu phù hợp với lưu chất (Thép carbon, inox 304, inox 316).

•  Chọn kiểu bích (Hàn trượt, hàn cổ, hay bích mù).

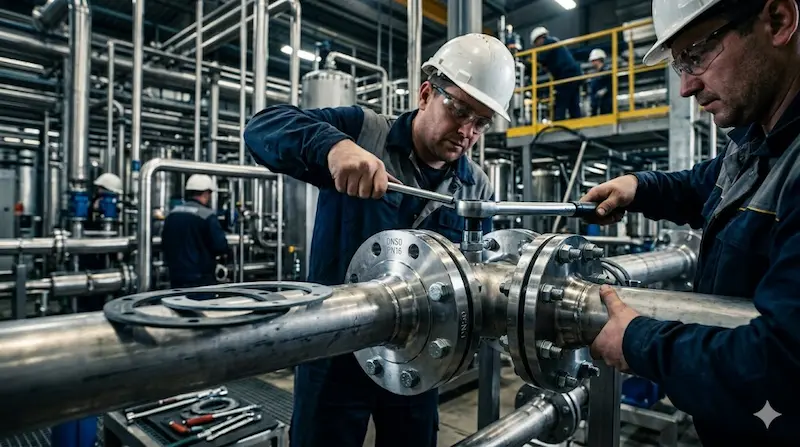

Lưu ý quan trọng khi lắp đặt:

• Siết bu lông hình sao: Luôn siết các cặp bu lông đối diện nhau để lực ép dàn đều, tránh làm vênh mặt bích.

• Sử dụng Torque chuẩn: Dùng cờ lê lực để đảm bảo bu lông đủ độ chặt nhưng không bị đứt ren.

• Tuyệt đối không tái sử dụng gioăng cũ: Gioăng đã qua sử dụng đã bị biến dạng, không còn khả năng làm kín tốt cho lần lắp sau.

• Vệ sinh bề mặt: Đảm bảo mặt bích sạch bụi bẩn, rỉ sét trước khi đặt gioăng vào.

FAQ – Câu hỏi thường gặp về Flange

1. Flange có phải là phi 50 không?

Không. Flange dùng cho ống DN50 có đường kính ngoài thực tế là 60.3mm. Nếu bạn dùng cho ống phi 50 thực tế, bạn phải đặt loại mặt bích phi tiêu chuẩn.

2. DN50 tương đương bao nhiêu inch?

DN50 tương đương chính xác với ống 2 inch.

3. Có thể dùng chung mặt bích ANSI và JIS không?

Không. Mặc dù số lỗ bu lông có thể giống nhau nhưng khoảng cách tâm lỗ (PCD) và đường kính ngoài hoàn toàn khác nhau, không thể bắt bu lông qua được.

4. Khi nào nên dùng flange 50 bằng inox thay vì thép?

Nên dùng inox 316 khi hệ thống dẫn hóa chất, thực phẩm, nước sạch hoặc lắp đặt ở môi trường gần biển để tránh rỉ sét và đảm bảo vệ sinh.

Kết luận

Flange (DN50) là một phụ kiện tuy nhỏ nhưng đóng vai trò trọng yếu trong việc duy trì sự an toàn và ổn định của hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa các hệ tiêu chuẩn JIS, ANSI, DIN cũng như nắm chắc thông số quy đổi DN50 sang phi 60.3mm sẽ giúp bạn tiết kiệm thời gian, chi phí và tránh được những rủi ro kỹ thuật không đáng có.

Hy vọng bài viết này đã cung cấp cho bạn đầy đủ kiến thức để tự tin lựa chọn và lắp đặt mặt bích DN50 chuẩn xác nhất  Flange 50.
