Swing Check Là Gì? Hướng Dẫn Chọn Mua Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong bất kỳ hệ thống bơm hay vận chuyển lưu chất nào, việc kiểm soát hướng di chuyển của dòng chảy luôn là bài toán kỹ thuật cốt lõi. Khi máy bơm đột ngột ngừng hoạt động, lượng nước hoặc chất lỏng trong đường ống có xu hướng chảy ngược trở lại do tác động của trọng lực và áp suất dư. Hiện tượng này nếu không được ngăn chặn kịp thời sẽ gây ra tình trạng tụt áp, làm quay ngược cánh quạt máy bơm, thậm chí gây hư hỏng nghiêm trọng cho toàn bộ thiết bị phía trước.

Đây chính là lúc thiết bị swing check phát huy vai trò bảo vệ hệ thống. Tuy nhiên, không phải mọi đường ống đều phù hợp để sử dụng dòng van này. Việc lựa chọn đòi hỏi sự cân nhắc kỹ lưỡng dựa trên hướng dòng chảy, đặc tính lưu chất, mức áp suất, nhiệt độ, kích thước đường ống và phương án lắp đặt thực tế.

Vì sao hệ thống đường ống cần van một chiều dạng đĩa

Trong các hệ thống kỹ thuật hiện đại, việc duy trì tính ổn định của dòng chảy một chiều đóng vai trò quyết định đến tuổi thọ của thiết bị. Khi hệ thống bơm dừng vận hành, dòng chảy ngược phát sinh không chỉ làm thất thoát năng lượng mà còn tạo ra hiện tượng xung kích thủy lực nguy hiểm.

Sử dụng van một chiều dạng đĩa giúp tự động hóa hoàn toàn quá trình cô lập dòng chảy ngược mà không cần sự can thiệp cơ học từ con người. Dẫu vậy, việc đưa van một chiều dạng đĩa vào hệ thống cần tuân thủ các thông số kỹ thuật nghiêm ngặt để tối ưu hóa hiệu suất làm việc, tránh tình trạng chọn sai chủng loại gây cản trở lưu lượng hoặc sụt giảm áp suất không đáng có.

Swing check là gì?

Swing check là một loại van một chiều sử dụng đĩa van dạng bản lề để cho phép lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược theo hướng ngược lại.

Thuật ngữ "swing" đề cập đến chuyển động xoay hoặc lắc linh hoạt của đĩa van quanh trục bản lề, trong khi "check" thể hiện chức năng kiểm tra và chặn đứng dòng chảy ngược. Đây là một dạng check valve cực kỳ phổ biến trong các hệ thống đường ống công nghiệp lẫn dân dụng. Thiết bị này hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất của lưu chất mà không cần dùng đến tay quay hay bất kỳ bộ trợ lực bên ngoài nào.

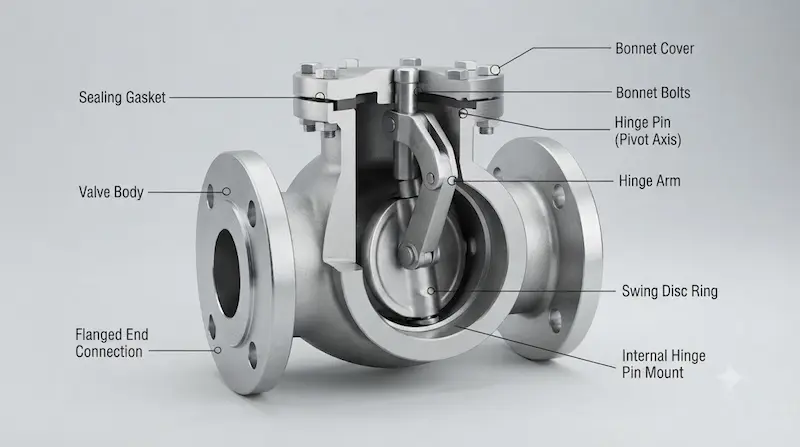

Cấu tạo cơ bản của van một chiều dạng đĩa

• Thân van: Khung chịu lực chính, định hình đường đi của dòng chảy và kết nối với hệ thống ống.

• Đĩa van: Bộ phận chuyển động trực tiếp chặn hoặc mở dòng lưu chất.

• Bản lề / Trục bản lề: Điểm tựa giúp đĩa van xoay chuyển linh hoạt.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối khi van ở trạng thái đóng.

• Nắp van: Cho phép kỹ thuật viên dễ dàng kiểm tra, bảo trì bộ phận bên trong.

• Bề mặt làm kín: Khu vực tiếp xúc giữa đĩa và thân van để ngăn rò rỉ.

Nguyên lý hoạt động của van một chiều dạng đĩa

Swing check valve vận hành dựa trên nguyên lý cơ học thuần túy, chia thành hai trạng thái rõ rệt trong hệ thống đường ống.

Khi dòng chảy đi đúng hướng, áp lực của lưu chất tác động trực tiếp lên bề mặt đĩa van. Lực này thắng trọng lượng của đĩa, đẩy đĩa van xoay lên và mở rộng góc lệch khỏi ghế van, tạo không gian thông thoáng cho chất lỏng đi qua. Mức độ mở của đĩa van linh hoạt phụ thuộc vào tốc độ và lưu lượng thực tế của dòng chảy.

Ngược lại, khi máy bơm dừng hoặc lưu lượng giảm khiến dòng chảy có xu hướng đảo chiều, áp suất phía sau đập ngược lại kết hợp với trọng lực sẽ ép đĩa van quay trở về vị trí đóng ban đầu. Bề mặt đĩa áp chặt vào ghế van, cắt đứt hoàn toàn dòng chảy ngược. Toàn bộ cơ chế này diễn ra tự động nhờ sự thay đổi chênh lệch áp suất mà không cần bất kỳ tác động điều khiển cơ học nào từ bên ngoài.

Phân tích chuyên sâu

Các loại van một chiều dạng đĩa phổ biến

Việc phân loại van một chiều dạng đĩa giúp các kỹ sư dễ dàng định hình giải pháp phù hợp cho từng dự án cụ thể dựa trên vật liệu, kiểu kết nối và cấu trúc thiết kế.

• Phân loại theo vật liệu: Gồm dòng gang chịu lực tốt cho hệ thống nước thông thường; dòng thép dùng cho áp lực cao; dòng inox chống ăn mòn tối ưu trong môi trường hóa chất; dòng đồng cho đường ống nhỏ; và dòng nhựa chuyên dụng cho hệ thống xử lý nước thải hoặc hóa chất nhẹ.

• Phân loại theo kiểu kết nối: Bao gồm kiểu nối ren linh hoạt, nối bích chắc chắn cho hệ thống lớn, hoặc dạng wafer mỏng gọn tiết kiệm không gian lắp đặt.

• Phân loại theo thiết kế đĩa: Phổ biến với dạng đĩa đơn phục vụ lưu lượng lớn, đảm bảo độ bền cơ học cao trong suốt quá trình vận hành liên tục.

Thông số van một chiều dạng đĩa cần quan tâm khi lựa chọn

Không nên chỉ chọn van một chiều swing theo DN

Một sai lầm phổ biến là kỹ sư thường chỉ dựa vào kích thước danh nghĩa (DN) để mua thiết bị. Trên thực tế, hai đường ống cùng kích thước DN vẫn có thể phát sinh sự cố nếu áp suất vận hành vượt ngưỡng chịu đựng, nhiệt độ môi trường quá cao, lưu chất có tính ăn mòn mạnh hoặc tốc độ dòng chảy không tương thích với trọng lượng của đĩa van.

Van một chiều dạng đĩa khác gì các loại van một chiều khác?

So với van một chiều dạng nâng (lift check) hay van lò xo (spring check valve), van một chiều swing sở hữu ưu điểm vượt trội về khả năng tối ưu hóa lưu lượng nhờ thiết kế đĩa xoay không cản trở dòng chính, hạn chế tối đa tình trạng tổn thất áp suất. Trong khi van lò xo phản hồi cực nhanh trước nguy cơ sốc nước, van một chiều dạng đĩa lại là giải pháp lý tưởng cho các đường ống có kích thước lớn, yêu cầu lưu lượng chảy thông thoáng và ổn định.

Ứng dụng thực tế

Swing check được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Ngăn chặn dòng nước ngược, bảo vệ máy bơm khỏi hiện tượng quay ngược cánh quạt khi ngắt điện.

• Hệ thống PCCC (Phòng cháy chữa cháy): Kiểm soát hướng di chuyển của nguồn nước áp lực cao, duy trì trạng thái sẵn sàng trực chiến cho đường ống cứu hỏa.

• Hệ thống HVAC: Kiểm soát chu trình nước nóng và nước lạnh tuần hoàn giữa các tầng trong tòa nhà cao tầng.

• Hệ thống công nghiệp: Ứng dụng trong các nhà máy hóa chất, lọc dầu hoặc dây chuyền sản xuất có lưu chất tương thích với vật liệu chế tạo van.

Khi nào không nên dùng van một chiều dạng đĩa?

Không phải mọi hệ thống đều phù hợp với cơ chế đĩa xoay của dòng sản phẩm này. Bạn nên tránh sử dụng nếu hệ thống yêu cầu tốc độ đóng cực nhanh để triệt tiêu hoàn toàn hiện tượng búa nước (water hammer), hoặc khi lưu lượng dòng chảy quá yếu khiến đĩa van không thể mở ổn định, dẫn đến hiện tượng rung lắc và mài mòn cơ học theo thời gian.

Hướng dẫn / Checklist

Cách chọn van một chiều dạng đĩa phù hợp

• Xác định chính xác kích thước DN đường ống.

• Khảo sát mức áp suất làm việc tối đa của hệ thống.

• Đo lường biên độ nhiệt độ vận hành thực tế.

• Phân tích rõ tính chất hóa học của loại lưu chất.

• Kiểm tra vật liệu chế tạo thân, đĩa và vòng đệm gioăng.

• Lựa chọn kiểu kết nối (ren, bích hoặc wafer) tương thích.

• Đối chiếu tiêu chuẩn kỹ thuật quốc tế của mặt bích.

• Xác định rõ hướng di chuyển của dòng chảy.

• Đánh giá không gian và tư thế lắp đặt tại hiện trường.

• Kiểm tra nguy cơ phát sinh búa nước trong đường ống.

• Tra cứu kỹ catalogue từ nhà sản xuất trước khi quyết định đặt mua.

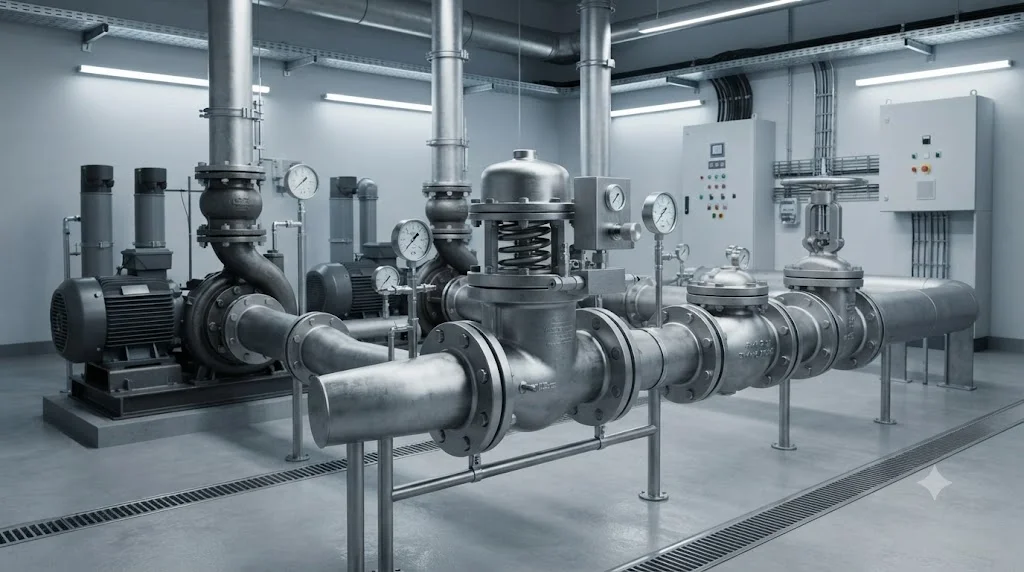

Lưu ý khi lắp đặt và sử dụng

1. Lắp đúng chiều dòng chảy: Luôn quan sát mũi tên đúc nổi trên thân van để đảm bảo lắp đặt chuẩn xác hướng đi của lưu chất.

2. Đảm bảo không gian hoạt động: Cấu trúc đĩa xoay cần biên độ không gian trống nhất định bên trong ống để đóng mở hoàn toàn.

3. Tuân thủ tư thế lắp: Tránh lắp đặt sai tư thế khiến đĩa van không thể tự trọng trở về vị trí đóng kín.

4. Đánh giá toàn diện thông số: Tuyệt đối không chọn van chỉ dựa vào kích thước đường kính ống.

5. Kiểm soát búa nước: Lắp đặt bổ sung thiết bị giảm chấn nếu hệ thống vận hành với tốc độ dòng chảy lớn.

Câu hỏi thường gặp về van một chiều dạng đĩa

Swing check là gì?

Swing check là van một chiều sử dụng đĩa van có bản lề để cho phép lưu chất đi theo một chiều và hạn chế tối đa dòng chảy ngược khi hệ thống ngừng hoạt động.

Van một chiều dạng đĩa hoạt động như thế nào?

Van tự động mở rộng khi áp lực dòng chảy đẩy đĩa van khỏi ghế van, và tự động đóng chặt khi dòng chảy đảo chiều nhờ chuyển động xoay linh hoạt quanh trục bản lề.

Van một chiều dạng đĩa dùng cho môi trường nào?

Tùy thuộc vào vật liệu chế tạo, van được ứng dụng linh hoạt trong hệ thống cấp thoát nước đô thị, hệ thống PCCC, điều hòa không khí HVAC và nhiều dây chuyền công nghiệp khác.

Van một chiều dạng đĩa có phải van một chiều không?

Chính xác. Đây là một dạng check valve tiêu chuẩn, được định danh riêng biệt nhờ cơ cấu đĩa van dạng xoay bản lề đặc trưng.

Nên chọn van một chiều dạng đĩa hay van một chiều lò xo?

Việc lựa chọn phụ thuộc vào yêu cầu tốc độ đóng, tổn thất áp suất và đặc điểm lưu lượng. Không có thiết bị nào tối ưu cho mọi hệ thống, kỹ sư cần cân nhắc kỹ điều kiện vận hành thực tế.

Swing check là lựa chọn phù hợp khi nào?

Kết luận lại, swing check là giải pháp van một chiều dạng đĩa xoay tối ưu giúp kiểm soát dòng chảy theo một chiều hiệu quả, sở hữu cấu tạo cơ bản bền bỉ và tính ứng dụng linh hoạt trong đa dạng hệ thống đường ống. Để đảm bảo hệ thống vận hành ổn định, việc lựa chọn thiết bị không nên chỉ dựa vào kích thước van mà phải cân nhắc đồng bộ các yếu tố về DN, áp suất, nhiệt độ, vật liệu và đặc tính lưu chất.
