Van Chống Va Nước Là Gì? Bí Quyết Giải Triệt Để Hiện Tượng Búa Nước Trong Đường Ống

Máy bơm đang vận hành hoàn toàn ổn định bỗng dưng phát ra những âm thanh “cạch”, “ầm” đanh thép mỗi lần ngắt điện, kèm theo hiện tượng rung lắc mạnh truyền dọc suốt chiều dài tuyến ống. Hiện tượng này không chỉ tạo ra áp lực tâm lý khó chịu cho người vận hành mà còn khiến đồng hồ áp suất vọt tăng đột ngột, đặt các mối nối, mặt bích và toàn bộ thiết bị vào thử thách chịu tải vượt ngưỡng. Đó chính là biểu hiện kinh điển của hiện tượng water hammer – hay còn gọi là va đập thủy lực, búa nước.

Vậy liệu việc lắp đặt một chiếc van chống va nước có thực sự giải quyết triệt để hiện tượng này hay không? Thực tế kỹ thuật cho thấy thiết bị này không phải là "thần dược" loại bỏ hoàn toàn mọi xung lực, mà chỉ là một trong những giải pháp kiểm soát cốt lõi. Hiệu quả thực tế phụ thuộc rất lớn vào thiết kế toàn diện của cả hệ thống đường ống.

Vì sao đường ống phát ra tiếng “búa nước” khi bơm dừng?

Khi hệ thống bơm đột ngột ngừng hoạt động hoặc các van khóa đóng lại quá gấp, khối lượng lớn chất lỏng đang chuyển động với vận tốc cao bị hãm phanh đột ngột. Quán tính khổng lồ này biến động năng thành áp năng, tạo ra các sóng áp suất cao truyền ngược lại với tốc độ âm thanh trong chất lỏng.

Sóng áp suất này đập mạnh vào thành ống, gây ra tiếng ồn, rung chấn dữ dội và làm suy yếu cấu trúc cơ học của hệ thống. Nếu không được kiểm soát bằng van chống đập va nước hoặc các thiết bị chuyên dụng tương đương, hiện tượng búa nước sẽ phá hủy gioăng cao su, làm bục mặt bích, xé toác đường ống và làm giảm tuổi thọ máy bơm một cách nghiêm trọng.

Kiến thức nền

Van chống va nước là gì?

Van chống va nước là thiết bị được sử dụng trong hệ thống đường ống nhằm kiểm soát sự thay đổi áp suất đột ngột do biến đổi vận tốc dòng chảy, từ đó giảm tác động của hiện tượng va đập thủy lực lên đường ống và thiết bị.

Tuy nhiên, khái niệm này không ám chỉ duy nhất một chủng loại thiết bị đơn lẻ. Tùy thuộc vào đặc thù quy mô công trình, giải pháp kỹ thuật có thể bao gồm van 1 chiều đóng chậm, van điều khiển chống va, van xả áp thủy lực, van chuyên dụng chống búa nước hoặc kết hợp cùng bình tích áp (air vessel). Do đó, việc chẩn đoán chính xác nguyên nhân phát sinh xung lực là bước bắt buộc trước khi lựa chọn thiết bị.

Va nước là gì?

Dòng chất lỏng khi di chuyển luôn mang theo một động lượng nhất định. Khi vận tốc dòng chảy thay đổi quá nhanh do bơm dừng hoặc van đóng khẩn cấp, áp suất trong đường ống biến đổi dữ dội, hình thành nên các đợt sóng áp suất cực lớn chạy dọc tuyến ống.

Tại sao va nước nguy hiểm?

• Gây rung chấn cơ học dữ dội cho toàn bộ tuyến ống.

• Phát sinh tiếng ồn lớn, ảnh hưởng đến môi trường xung quanh.

• Tạo ra các điểm tăng áp suất cục bộ vượt quá giới hạn thiết kế.

• Làm rách gioăng, bục mặt bích và rò rỉ mối nối.

• Phá hỏng đĩa van, chi tiết cơ khí bên trong.

• Làm mỏi vật liệu, giảm tuổi thọ buồng bơm và động cơ.

• Gây sự cố vỡ đường ống trong các trường hợp nghiêm trọng.

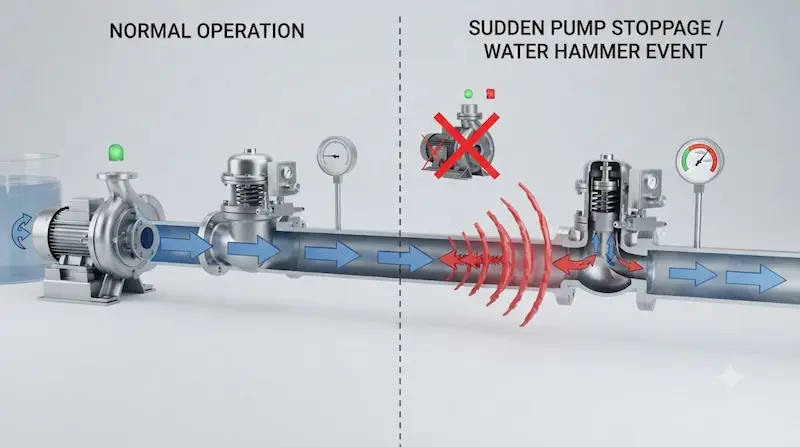

Nguyên lý hoạt động của van chống va đập nước

Trong điều kiện hệ thống vận hành bình thường, dòng chảy di chuyển ổn định, van duy trì trạng thái làm việc phù hợp và áp suất hoàn toàn nằm trong biên độ thiết kế ban đầu.

Ngay khi xảy ra sự thay đổi vận tốc đột ngột, cơ cấu của van chống va đập nước hoặc thiết bị bảo vệ sẽ tự động kích hoạt để làm chậm tốc độ biến đổi dòng chảy, xả bớt lượng áp suất dư thừa ra ngoài, chặn đứng dòng chảy ngược chiều và khéo léo làm suy giảm biên độ của sóng áp suất.

Insight chuyên môn quan trọng cần nhớ là: Muốn triệt tiêu hiện tượng va nước, không thể chỉ dựa vào việc chọn ống dày hơn để chịu áp, mà mấu chốt nằm ở việc kiểm soát tốc độ thay đổi vận tốc dòng chảy và điều tiết biên độ áp suất trong đường ống.

Phân tích chuyên sâu

Các loại van và thiết bị chống va nước phổ biến

• Van một chiều chống va nước: Kiểm soát chặt chẽ dòng chảy ngược bằng các thiết kế đóng êm hoặc đóng có kiểm soát tốc độ, rất lý tưởng cho các trạm bơm cấp nước.

• Van chống va thủy lực: Tác động tự động bằng màng ngăn hoặcปistons để điều tiết áp suất, tích hợp đồng thời tính năng giảm áp và ổn định dòng.

• Van xả áp / chống tăng áp: Tự động bật mở khi áp suất đường ống vượt qua ngưỡng giới hạn an toàn đã cài đặt, giúp giải phóng bớt năng lượng dư thừa.

• Bình tích áp (Air vessel): Dù không phải là "van" theo nghĩa hẹp, đây là thiết bị đóng vai trò đệm khí quan trọng để hấp thụ hoặc bù đắp năng lượng trong chu kỳ biến đổi dòng chảy lớn.

Thông số van chống va nước cần quan tâm

So sánh van chống va đập nước với van một chiều thông thường

Điểm cốt lõi cần lưu ý là không phải mọi van một chiều đều chống được búa nước. Nếu một van một chiều đóng quá nhanh dưới tác động của dòng chảy ngược, nó có thể vô tình làm gia tăng mức độ nghiêm trọng của hiện tượng va đập thủy lực.

Ứng dụng thực tế

Khi nào cần sử dụng van chống va đập nước?

• Hệ thống bơm cấp nước đô thị: Nơi các trạm bơm công suất lớn thường xuyên đối mặt với rủi ro mất điện đột ngột.

• Hệ thống cấp nước công nghiệp: Đường ống có chiều dài lớn, vận chuyển lưu lượng lớn với nhiều điểm phân phối.

• Hệ thống PCCC quy mô lớn: Đòi hỏi mạng lưới đường ống chịu áp lực cao luôn ở trạng thái an toàn tuyệt đối.

Case study điển hình diễn ra tại các trạm bơm: Khi tổ hợp máy bơm ngừng quay, nước trong tuyến ống dài dồn về phía trạm, tạo ra sóng áp suất lớn. Việc bố trí van chống va đập nước đúng vị trí giúp hấp thụ hiệu quả năng lượng xung kích này, bảo vệ toàn bộ hệ thống khỏi nguy cơ nứt vỡ.

Sai lầm thường gặp khi chọn van chống va nước

• Lầm tưởng rằng cứ lắp van vào là triệt tiêu hoàn toàn hiện tượng búa nước.

• Chỉ lựa chọn theo kích thước DN mà bỏ qua các thông số về áp suất và đặc tính đóng mở.

• Quên tính toán vận tốc dòng chảy thực tế trong ống.

• Không đánh giá đúng thời gian đóng mở của van, dẫn đến việc đóng quá gấp gây phản tác dụng.

• Bỏ qua yếu tố chiều dài tuyến ống làm thay đổi chu kỳ truyền sóng áp suất.

• Ưu tiên chọn sản phẩm giá rẻ kém chất lượng dẫn đến rủi ro vận hành cao.

Hướng dẫn / Checklist

Cách chọn van chống va đập nước phù hợp

• Xác định chính xác loại lưu chất (nước sạch, nước thải, hóa chất...).

• Đo đạc kích thước danh nghĩa (DN) của đường ống.

• Tính toán lưu lượng thiết kế tối đa qua hệ thống.

• Đánh giá vận tốc di chuyển của dòng chất lỏng.

• Xác định áp suất vận hành bình thường và áp suất đỉnh khi xảy ra xung lực.

• Khảo sát tổng chiều dài tuyến ống truyền dẫn.

• Khoanh vùng chính xác các vị trí có nguy cơ phát sinh búa nước cao nhất.

• Kiểm tra thông số thời gian đóng/mở của thiết bị.

• Lựa chọn kiểu kết nối (mặt bích, ren...) tương thích cấu trúc sẵn có.

• Đối chiếu kỹ catalogue và tiêu chuẩn kỹ thuật từ nhà sản xuất.

Khi đối mặt với các hệ thống đường ống quy mô lớn, việc tính toán chuyên sâu cần dựa trên vận tốc dòng chảy, thời gian đóng van, chiều dài ống, độ đàn hồi vật liệu và biên độ sóng áp suất thay vì chỉ dựa vào kinh nghiệm cảm tính.

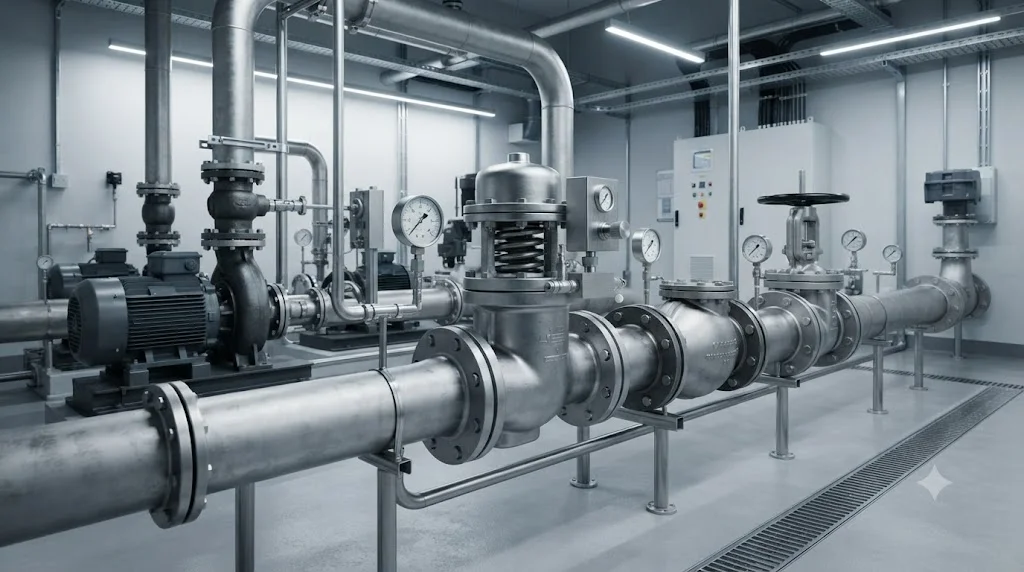

Lưu ý khi lắp đặt và vận hành

• Lắp đặt chuẩn xác theo đúng chiều mũi tên chỉ hướng dòng chảy trên thân van.

• Tuân thủ nghiêm ngặt tư thế lắp đặt theo tài liệu hướng dẫn kỹ thuật của nhà sản xuất.

• Cố định hệ thống đường ống bằng các giá đỡ chắc chắn để triệt tiêu rung chấn ngoại vi.

• Không bố trí van tại các vị trí gây cản trở hành trình hoạt động của bộ phận điều khiển.

• Kiểm tra toàn bộ mặt bích, bu lông và gioăng làm kín trước khi chạy thử.

• Tuyệt đối không tự ý thay đổi thông số áp suất cài đặt của van nếu chưa có chuyên môn.

• Thường xuyên theo dõi hiện tượng rung và tiếng ồn bất thường trong suốt quá trình vận hành.

• Lên lịch bảo dưỡng, kiểm tra định kỳ để đảm bảo độ nhạy của thiết bị.

Câu hỏi thường gặp về van chống va nước

Van chống va đập nước là gì?

Van chống va đập nước là thiết bị kỹ thuật dùng để kiểm soát sự thay đổi áp suất và dòng chảy đột ngột trong đường ống, qua đó làm giảm thiểu tác động phá hủy của hiện tượng va đập thủy lực.

Vì sao đường ống xảy ra hiện tượng va nước?

Va nước xuất hiện khi vận tốc dòng chất lỏng thay đổi quá nhanh (như khi bơm dừng đột ngột hoặc van đóng sập nhanh), tạo ra các đợt sóng áp suất cực mạnh truyền dọc theo đường ống.

Van một chiều có chống va nước không?

Không phải mọi van một chiều đều có khả năng chống va nước. Hiệu quả phụ thuộc hoàn toàn vào thiết kế van, tốc độ đóng mở, lưu lượng và đặc tính của toàn bộ hệ thống đường ống.

Van chống va đập nước thường dùng ở đâu?

Thiết bị này được ứng dụng rộng rãi trong các hệ thống cấp nước sinh hoạt, trạm bơm công nghiệp, mạng lưới PCCC và các tuyến ống dài có nguy cơ biến đổi áp suất đột ngột.

Chọn van chống va đập nước theo thông số nào?

Cần xem xét đồng bộ các yếu tố gồm DN, PN/Class, lưu lượng, áp suất vận hành, nhiệt độ, đặc tính lưu chất, vật liệu chế tạo, kiểu kết nối và điều kiện sinh ra búa nước của hệ thống.

Van chống va nước – lựa chọn đúng quan trọng hơn chọn van lớn

Tóm lại, hiện tượng va nước là một bài toán vật lý phức tạp liên quan đến sự thay đổi động lượng và áp suất của dòng chất lỏng, do đó việc giải quyết không thể chỉ phụ thuộc vào một thiết bị đơn lẻ. Việc lựa chọn van chống va nước bắt buộc phải dựa trên sự phân tích toàn diện các đặc điểm của hệ thống thay vì chỉ chăm chăm nhìn vào kích thước DN. Đối với các hệ thống đường ống quy mô, việc đánh giá thấu đáo lưu lượng, vận tốc dòng chảy, chiều dài tuyến ống và biên độ áp suất biến thiên chính là chìa khóa then chốt để bảo vệ toàn bộ mạng lưới vận hành an toàn và bền bỉ.
