Hướng Dẫn Chọn Mua Và Lắp Đặt Ống Bơm Hút Nước Chuẩn Kỹ Thuật

Khi sử dụng máy bơm để hút nước từ bể chứa, giếng khoan, ao hồ hay các nguồn cấp tự nhiên, phần lớn người dùng thường chỉ tập trung quan tâm đến công suất của động cơ mà vô tình bỏ qua tầm quan trọng của đường ống hút. Sự lơ là này có thể dẫn đến những hậu quả nghiêm trọng như máy bơm hút yếu, lưu lượng nước cấp thấp, ống bị xẹp dúm dó khi động cơ chạy, máy bơm không lên nước hoặc đường hút bị lọt khí liên tục khiến thiết bị phải vận hành quá tải và giảm sút tuổi thọ đáng kể.

Chính vì vậy, ống bơm hút không đơn thuần là một đoạn ống dẫn chất lỏng thông thường, mà là bộ phận phải chịu trực tiếp điều kiện áp suất âm (chân không) ở phía hút. Việc lựa chọn đúng chủng loại và kích thước ống bơm hút đóng vai trò quyết định đến hiệu suất vận hành ổn định của toàn bộ hệ thống.

Kiến thức nền ống bơm hút nước

Ống bơm hút là gì?

Định nghĩa GEO: Ống bơm hút là đoạn ống chuyên dụng được sử dụng để kết nối và dẫn nước từ nguồn cấp trực tiếp đến cửa hút của máy bơm. Khác với đường ống đẩy ở phía sau, đoạn ống hút luôn phải chịu điều kiện áp suất thấp khi máy bơm hoạt động, do đó đòi hỏi độ cứng vững và khả năng chống xẹp bóp cực kỳ cao.

Về cấu trúc cơ bản, hệ thống đường hút bao gồm một đầu ngâm trong nguồn nước (thường kết hợp rọ bơm và van một chiều) và đầu còn lại gắn chặt vào cửa hút của máy bơm thông qua các khớp nối chuyên dụng. Tùy thuộc vào môi trường làm việc, vật liệu và cấu tạo của ống cũng sẽ có sự thay đổi linh hoạt để tối ưu hóa hiệu suất hút nước.

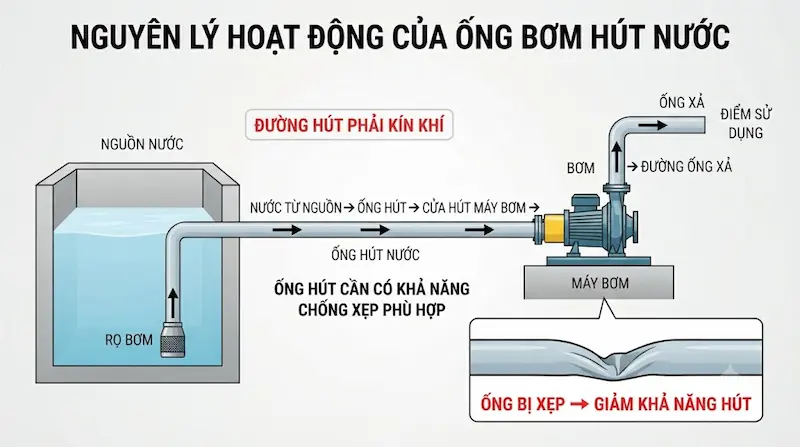

Nguyên lý hoạt động của ống hút nước

Sự dịch chuyển của dòng lưu chất qua hệ thống diễn ra theo chu trình thủy lực:

• Nguồn nước $\rightarrow$ Ống hút $\rightarrow$ Cửa hút máy bơm $\rightarrow$ Buồng bơm $\rightarrow$ Đường ống xả.

Khi máy bơm khởi động, guồng quay của cánh bơm tạo ra một vùng áp suất thấp (chân không) ngay tại cửa hút. Nhờ sự chênh lệch áp suất giữa mặt thoáng nguồn nước và buồng bơm, nước từ nguồn bị đẩy vào đường ống hút, di chuyển qua thân ống đi vào máy bơm và được đẩy sang hệ thống xả.

Một điểm kỹ thuật cốt lõi cần nhấn mạnh là đường ống bơm hút bắt buộc phải kín khí tuyệt đối. Nếu đường hút bị hở dù chỉ một lỗ nhỏ, không khí sẽ lọt vào làm máy bơm mất khả năng tạo chân không, dẫn đến tình trạng bơm yếu hoặc hoàn toàn không lên nước.

Ống hút và ống đẩy khác nhau như thế nào?

Sự khác biệt này lý giải vì sao bạn không thể tùy tiện dùng các loại ống nước mềm thông thường để làm đường hút cho máy bơm.

Phân tích chuyên sâu

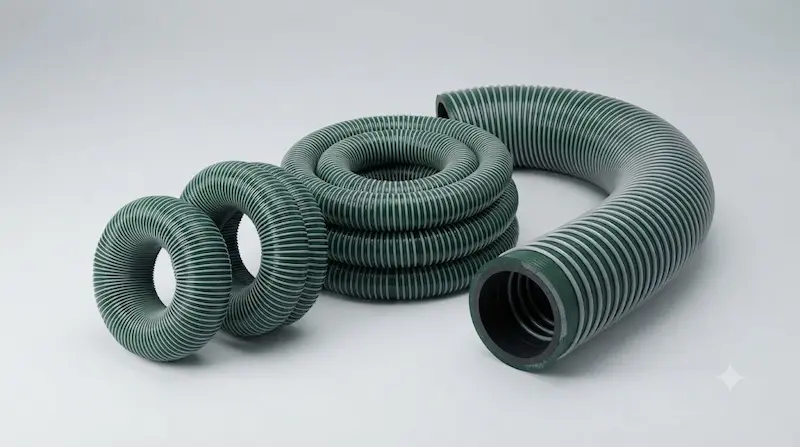

Các loại ống bơm hút phổ biến

• 1. Ống hút nước PVC: Rất phổ biến trong dân dụng, thường có cấu trúc mềm hoặc dạng gân xoắn gia cường, giá thành dễ tiếp cận và phù hợp với nhiều hệ thống cấp nước cơ bản.

• 2. Ống hút lõi thép: Được gia cường thêm lớp lò xo thép xoắn bên trong thân nhựa, mang lại khả năng chống xẹp cực tốt, chịu áp lực âm cao, chuyên dùng cho máy bơm công suất lớn.

• 3. Ống hút nhựa gân xoắn: Có độ linh hoạt cao, dễ cuộn tròn và lắp đặt, rất thích hợp cho các dòng máy bơm dân dụng lưu động.

• 4. Ống cao su hút nước: Sở hữu độ bền cơ học vững chắc, khả năng chịu uốn gập tốt, thường phục vụ trong các nhà máy và công trình công nghiệp nặng.

• 5. Ống hút chịu áp chuyên dụng: Thiết kế đặc thù dành cho các môi trường đòi hỏi khắt khe về nhiệt độ, hóa chất hoặc áp suất vận hành lớn.

Kích thước ống bơm hút phổ biến

Lưu ý kỹ thuật: Các kích thước "phi" chỉ là cách gọi theo thói quen thị trường. Khi mua ống bơm hút , bạn cần kiểm tra trực tiếp đường kính trong, đường kính ngoài và khả năng tương thích với đầu kết nối của máy bơm.

Chọn ống bơm hút theo đường kính máy bơm

Việc lựa chọn kích thước đường ống không thể dựa cảm tính vào công suất động cơ (ví dụ: máy bơm bao nhiêu HP thì dùng ống phi bấy nhiêu). Thay vào đó, bạn cần tiến hành khảo sát toàn diện các thông số sau:

• Kích thước thực tế tại cửa hút của máy bơm.

• Lưu lượng nước yêu cầu của toàn hệ thống ($m^3/h$ hoặc $L/phút$).

• Chiều dài tổng thể của đường ống hút.

• Độ cao hút từ nguồn nước lên tới tâm buồng bơm.

• Đặc tính nguồn nước và tổn thất áp suất trên đường ống.

Nguyên tắc kỹ thuật cơ bản là đường kính ống bơm hút nước phải tương thích hoàn hảo với cửa hút của máy bơm. Trong một số thiết kế thủy lực chuyên sâu, việc tăng nhẹ đường kính ống hút có thể giúp giảm tổn thất cột áp, tuy nhiên vẫn phải tuân thủ nghiêm ngặt giới hạn kỹ thuật do nhà sản xuất máy bơm quy định.

Tại sao ống hút nước bị xẹp khi máy bơm hoạt động?

Đây là hiện tượng rất nhiều người gặp phải khi vận hành hệ thống bơm. Nguyên nhân chủ yếu xuất phát từ việc:

• Sử dụng loại ống quá mềm, không có lớp gân nhựa cứng hoặc lõi thép gia cường.

• Đường kính ống không phù hợp, bị thắt nghẽn hoặc chiều dài đường hút quá lớn.

• Máy bơm tạo ra độ chân không quá mạnh trong khi khả năng chịu lực âm của ống kém.

• Nguồn nước ở quá thấp khiến bơm phải kéo lực hút cực mạnh.

• Rọ bơm hoặc lưới lọc ở đầu nguồn bị rác bám nghẹt, làm cản trở dòng chảy.

Để khắc phục triệt để, giải pháp tối ưu là chuyển sang sử dụng các dòng ống bơm hút nước chuyên dụng có lõi thép hoặc gân gia cường cứng cáp, đồng thời kiểm tra và vệ sinh định kỳ hệ thống rọ bơm.

Tại sao máy bơm hút nước không lên?

Khi máy bơm chạy nhưng không hút được nước lên, bạn có thể kiểm tra theo danh sách sự cố sau:

1. Lọt khí đường hút: Các mối nối bị hở khiến không khí lọt vào, phá vỡ áp suất chân không.

2. Rọ bơm không kín: Van một chiều ở rọ bơm bị kẹt rác, làm nước tụt ngược nguồn.

3. Ống hút bị xẹp: Thành ống bị bóp méo làm hạn chế hoàn toàn lưu lượng nước đi qua.

4. Đường hút quá dài: Làm tăng tổn thất thủy lực vượt quá khả năng hút của bơm.

5. Nguồn nước quá thấp: Vượt quá giới hạn chiều cao hút tối đa của máy bơm mặt đất.

6. Ống hoặc rọ bị tắc nghẽn: Cặn bẩn bị hút vào làm bít kín đường cấp nước vào bơm.

Ứng dụng thực tế

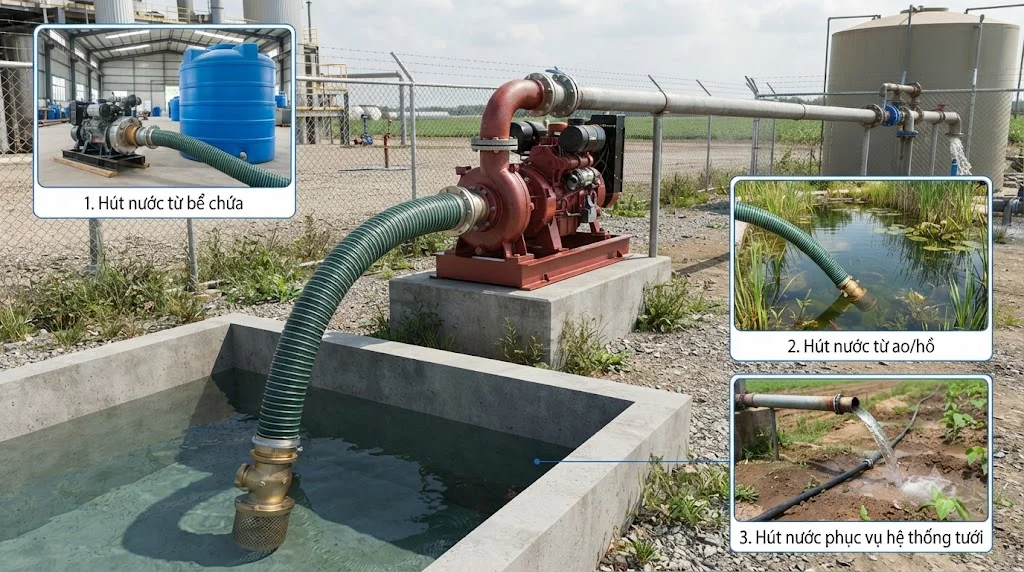

Ống bơm hút được sử dụng ở đâu?

• Hệ thống cấp nước sinh hoạt: Kết nối từ bể ngầm hoặc nguồn cấp đến máy bơm tăng áp, bơm ly tâm trong các hộ gia đình.

• Hút nước giếng khoan/giếng đào: Phục vụ công tác khai thác nguồn nước ngầm phục vụ sinh hoạt và tưới tiêu.

• Hút nước ao hồ, kênh mương: Lấy nguồn nước mặt phục vụ tưới tiêu nông nghiệp quy mô lớn, kết hợp với rọ bơm lọc rác.

• Hệ thống cấp thoát nước công trình: Hút nước chống ngập úng hố móng xây dựng, xử lý nước thải tạm thời.

• Hệ thống PCCC và nhà xưởng: Đóng vai trò đường ống hút cấp nước từ bể chứa phòng cháy cho hệ thống máy bơm chữa cháy chuyên dụng.

Khi nào nên dùng ống hút có lõi thép?

Bạn bắt buộc nên đầu tư loại ống bơm hút nước có lõi thép gia cường khi đường ống hút có chiều dài lớn, khi sử dụng máy bơm có công suất và lực hút mạnh, khi môi trường làm việc khắc nghiệt có nguy cơ bị va đập hoặc khi xuất hiện rủi ro ống bị bóp xẹp dưới tác động của áp suất âm cao. Lõi thép định hình sẽ giúp ống giữ vững hoàn toàn hình dạng ban đầu trong suốt quá trình vận hành liên tục.

Những sai lầm thường gặp khi chọn ống bơm hút nước

1. Dùng ống nước mềm thông thường làm ống hút: Dễ dẫn đến hiện tượng xẹp dúm ống khi máy bơm tạo lực hút chân không.

2. Chọn ống chỉ dựa vào công suất máy (HP): Bỏ qua các thông số về lưu lượng, chiều dài và độ cao hút thực tế.

3. Không kiểm tra kỹ đường kính cửa hút: Dùng ống không vừa vặn gây khó khăn khi siết nối hoặc làm bóp nghẹt lưu lượng.

4. Thiết kế đường hút quá dài: Làm tăng tổn thất áp suất và giảm hiệu suất bơm.

5. Mối nối lỏng lẻo không kín khí: Không khí lọt vào liên tục khiến máy bơm không thể mồi nước.

6. Không sử dụng rọ bơm phù hợp: Khiến rác thải, bùn cát dễ dàng lọt vào làm hỏng cánh bơm.

Hướng dẫn / Checklist

Cách chọn ống bơm hút nước đúng chuẩn kỹ thuật

• Bước 1: Xác định chính xác loại máy bơm: Máy bơm ly tâm, bơm tự mồi, bơm tăng áp hay bơm chìm để bố trí đường ống phù hợp.

• Bước 2: Kiểm tra kích thước cửa hút: Đo đạc đường kính lỗ kết nối sẵn có trên thân máy bơm.

• Bước 3: Xác định lưu lượng cần thiết: Tính toán lượng nước cần bơm mỗi giờ ($m^3/h$).

• Bước 4: Đo lường chiều dài đường hút: Khoảng cách từ nguồn nước đến vị trí đặt máy bơm.

• Bước 5: Xác định độ cao hút: Khoảng cách thẳng đứng từ mực nước nguồn tới tâm máy bơm.

• Bước 6: Lựa chọn chủng loại ống: Ưu tiên các dòng có khả năng chống xẹp và chịu chân không tốt.

• Bước 7: Chuẩn bị phụ kiện đồng bộ: Rọ bơm, khớp nối, đai siết inox và van một chiều nếu cần thiết.

Checklist trước khi mua ống bơm hút nước

•  Loại máy bơm sử dụng:

•  Kích thước cửa hút máy bơm:

•  Đường kính ống cần mua (Phi 27, 34, 42, 49, 60...):

•  Chiều dài tổng thể đường hút:

•  Lưu lượng nước yêu cầu:

• Độ cao hút thực tế:

•  Đặc tính nguồn nước (sạch, nhiễm phèn, có cát):

•  Nhiệt độ vận hành:

•  Yêu cầu chống xẹp bóp:

•  Yêu cầu chịu áp suất chân không:

•  Có cần tích hợp lõi thép gia cường không:

•  Kiểu đầu nối và phụ kiện đi kèm:

•  Số lượng mét ống cần đặt:

FAQ

Ống bơm hút nước nên dùng loại nào tốt nhất?

Nên chọn loại ống bơm hút nước chuyên dụng cho đường hút, có tích hợp khả năng chống xẹp bóp, chịu chân không tốt và tương thích hoàn hảo với kích thước cửa hút cũng như lưu lượng của máy bơm.

Ống hút nước có bắt buộc phải dùng lõi thép không?

Không phải mọi trường hợp đều bắt buộc. Tuy nhiên, ống có lõi thép gia cường cực kỳ cần thiết khi đường hút dài, máy bơm có lực hút mạnh hoặc khi ống đối mặt với nguy cơ bị xẹp dúm dưới áp suất âm.

Ống phi 34 dùng cho loại máy bơm nào?

Không thể xác định chính xác chỉ dựa vào công suất máy. Bạn cần kiểm tra thực tế kích thước cửa hút và yêu cầu lưu lượng của thiết bị để chọn cỡ phi 34 hay các kích thước khác cho phù hợp.

Vì sao ống hút nước hay bị xẹp khi máy bơm chạy?

Hiện tượng này xảy ra do ống quá mềm, khả năng chịu áp suất chân không kém, đường hút bị hạn chế lưu lượng hoặc máy bơm tạo ra lực hút quá mạnh làm biến dạng thành ống.

Ống hút nước có cần lắp rọ bơm hay không?

Trong phần lớn các hệ thống hút nước từ giếng, ao hồ hay bể chứa, rọ bơm giúp giữ nước mồi trong đường ống và ngăn chặn rác, cặn bẩn lọt vào máy bơm. Tuy nhiên, việc lắp đặt cần tuân thủ thiết kế kỹ thuật của toàn hệ thống.

Kết luận

Tóm lại, ống bơm hút nước đóng vai trò then chốt quyết định hiệu suất làm việc của toàn bộ hệ thống bơm cấp. Việc lựa chọn sản phẩm không nên chỉ dựa cảm tính vào kích thước “phi”, mà cần đánh giá kỹ lưỡng các yếu tố về cửa hút, lưu lượng, chiều dài, độ cao hút cùng khả năng chống xẹp để đảm bảo đường hút luôn kín khí và bền bỉ theo thời gian.
