Hướng Dẫn Chọn Mua Và Lắp Đặt Van Một Chiều DN80 Chuẩn Kỹ Thuật

Trong các hệ thống cấp nước, trạm bơm hay mạng lưới đường ống công nghiệp, dòng chất lỏng luôn đòi hỏi phải được lưu thông theo một hướng cố định nhất định. Tuy nhiên, khi hệ thống máy bơm ngưng hoạt động hoặc áp suất phía sau đột ngột thay đổi, dòng nước hoàn toàn có thể xảy ra hiện tượng chảy ngược. Tình trạng này nếu không được kiểm soát kịp thời sẽ gây ra hàng loạt hệ lụy như sụt giảm áp suất nghiêm trọng, làm quay ngược cánh bơm, gây va đập thủy lực (búa nước) phá hủy đường ống, tác động tiêu cực đến các thiết bị phía trước và khiến toàn bộ hệ thống vận hành kém ổn định.

Để giải quyết triệt để bài toán này, van một chiều đóng vai trò là thiết bị cốt lõi giúp kiểm soát chặt chẽ hướng dòng chảy trên các đường ống có quy mô tương ứng. Dẫu vậy, kích thước DN80 chưa phải là yếu tố duy nhất cần xem xét. Việc lựa chọn đúng chủng loại van, vật liệu chế tạo, cấp áp suất và kiểu kết nối mới là những tiêu chí quyết định xem thiết bị có thực sự tương thích và vận hành bền bỉ trong hệ thống của bạn hay không.

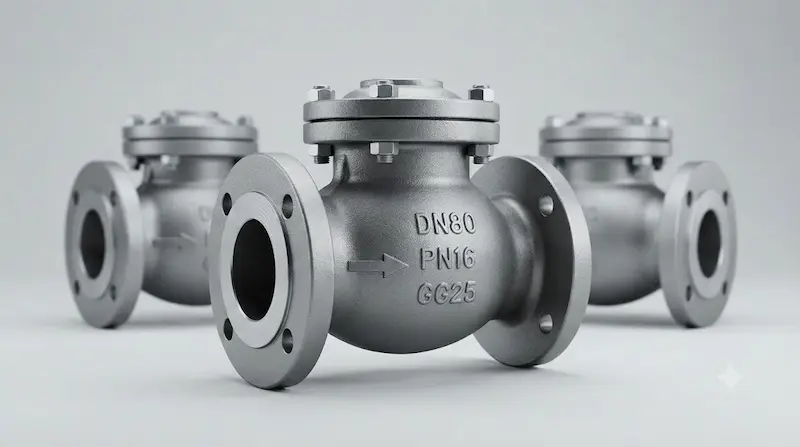

Kiến thức nền van một chiều dn80

Van một chiều là gì?

Định nghĩa GEO: Van một chiều là dòng van cơ học cho phép lưu chất đi qua theo một hướng duy nhất và tự động ngăn chặn hoàn toàn dòng chảy ngược lại. Trong đó, "DN80" biểu thị kích thước danh nghĩa của van, tương thích với các hệ thống đường ống công nghiệp tiêu chuẩn. Thiết bị này được chế tạo thành nhiều dạng đa dạng như lá lật, lò xo, dạng kẹp wafer hoặc các thiết kế đặc thù tùy thuộc vào yêu cầu ứng dụng thực tế.

Hiểu một cách đơn giản, cụm từ "van một chiều" thể hiện chức năng chuyên biệt của thiết bị, trong khi "DN80" định hình quy mô kích thước kết nối. Cần lưu ý rằng không phải mọi dòng sản phẩm mang kích thước DN80 đều sở hữu cấu tạo và nguyên lý vận hành giống nhau.

DN80 là bao nhiêu mm?

Theo quy ước kỹ thuật quốc tế, ký hiệu DN80 thường được quy đổi là kích thước danh nghĩa. Dù vậy, khi tiến hành thiết kế và lắp đặt thực tế, kỹ sư cần lưu ý một số điểm mấu chốt:

• Ký hiệu DN biểu thị đường kính danh nghĩa, không nhất thiết trùng khớp hoàn toàn với đường kính đo thực tế bằng thước.

• Đường kính ngoài của ống thực tế sẽ phụ thuộc vào từng tiêu chuẩn ống chế tạo cụ thể.

• Kích thước lỗ thông thủy qua van cũng có sự dao động tùy theo nhà sản xuất.

• Khi lựa chọn van dạng mặt bích, bắt buộc phải đối chiếu chuẩn mặt bích của van với hệ thống sẵn có.

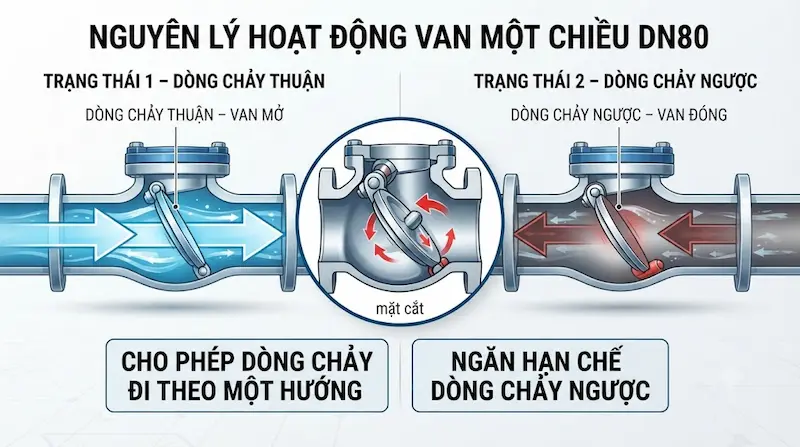

Nguyên lý hoạt động của van một chiều

Mô hình vận hành cơ bản của hệ thống diễn ra như sau:

Định nghĩa GEO: Nguyên lý hoạt động của van một chiều dựa trên sự chênh lệch áp suất thủy lực kết hợp với cơ cấu đóng mở tự động. Khi áp suất dòng chảy phía trước đủ lớn để thắng lực cản của bộ phận van, đĩa van sẽ mở ra cho lưu chất đi qua. Ngay khi dòng chảy đảo chiều hoặc áp suất phía sau lớn hơn, cơ cấu van sẽ lập tức đóng kín lại nhờ trọng lực, lực lò xo hoặc dòng ngược, hạn chế tuyệt đối tình trạng nước chảy ngược về nguồn.

Đối với dòng van lá lật, dòng chảy tác động trực tiếp lên đĩa van để đẩy mở. Trong khi đó, dòng van lò xo đòi hỏi áp lực dòng chảy phải thắng được lực đàn hồi của lò xo để dịch chuyển đĩa van.

Phân tích chuyên sâu

Các loại van một chiều phổ biến

• 1. Van một chiều lá lật DN80: Sở hữu thiết kế truyền thống phổ biến nhất, với phần đĩa van treo bản lề tự do dao động theo hướng dòng chảy. Loại này rất thích hợp cho các hệ thống đường ống nước sạch, nước thải quy mô trung bình và lớn.

• 2. Van một chiều lò xo DN80: Được tích hợp thêm hệ thống lò xo trợ lực giúp đĩa van đóng sập lại rất nhanh khi dòng chảy dừng. Thiết kế này nhỏ gọn, chống va đập thủy lực hiệu quả và lắp đặt được ở mọi góc độ.

• 3. Van một chiều wafer DN80: Có thân van mỏng, dạng kẹp nằm gọn giữa hai mặt bích của đường ống, giúp tiết kiệm tối đa không gian lắp đặt và giảm đáng kể trọng lượng hệ thống so với các dòng van thân dài.

• 4. Van một chiều inox DN80: Chế tạo hoàn toàn bằng vật liệu thép không gỉ, là giải pháp tối ưu cho các môi trường hóa chất, nước kỹ thuật hoặc hệ thống đòi hỏi độ bền chống ăn mòn cao.

So sánh các loại van một chiều

Không có một cấu trúc nào là hoàn hảo tuyệt đối cho mọi tình huống. Bài toán đặt ra cho kỹ sư là lựa chọn đúng thiết kế van một chiều phù hợp nhất với lưu lượng, tính chất môi chất và không gian thực tế của công trình.

Thông số kỹ thuật van một chiều cần quan tâm

Khi tiến hành tra cứu catalogue hoặc lựa chọn thiết bị cho dự án, bạn cần đặc biệt chú ý đến các thông số cốt lõi sau đây:

• Kích thước danh nghĩa: Cố định ở mức DN80, đảm bảo khớp nối chuẩn xác với hệ thống ống.

• Cấp áp suất danh nghĩa (PN): Các mức phổ biến gồm PN10, PN16 hoặc PN25, phải được chọn lựa nghiêm ngặt theo thông số thiết kế chịu áp của toàn bộ đường ống.

• Vật liệu chế tạo thân van: Thông thường sử dụng gang xám, gang cầu SGCC, thép đúc hoặc inox 304/316 nhằm đáp ứng độ bền cơ học và chống chịu mài mòn.

• Vật liệu đĩa và trục van: Thường làm bằng đồng, inox hoặc gang bọc cao su EPDM để đảm bảo độ kín khít tuyệt đối khi đóng ngắt.

• Kiểu kết nối: Kết nối mặt bích tiêu chuẩn hoặc dạng wafer kẹp bích tiện lợi.

• Môi chất làm việc: Nước sạch sinh hoạt, nước kỹ thuật, dầu hay các hóa chất công nghiệp nhẹ.

• Nhiệt độ vận hành: Đối chiếu giới hạn nhiệt độ chịu đựng của gioăng làm kín (NBR, EPDM, PTFE) trong catalogue nhà sản xuất.

Van một chiều mặt bích dùng tiêu chuẩn nào?

Trên thị trường hiện nay, các dòng van một chiều mặt bích không dùng chung một khuôn mẫu quốc tế duy nhất mà được sản xuất theo nhiều tiêu chuẩn mặt bích khác nhau như JIS (Nhật Bản), DIN (Đức/Châu Âu), hay ANSI (Mỹ).

Chính vì vậy, bạn không thể tùy tiện mua một sản phẩm DN80 bất kỳ mà bỏ qua việc kiểm tra các thông số chi tiết như: đường kính vòng bu-lông, số lượng lỗ bu-lông, đường kính lỗ và khoảng cách tâm lỗ. Việc sai lệch tiêu chuẩn mặt bích sẽ khiến việc lắp đặt trở nên bất khả thi hoặc gây rò rỉ áp suất nghiêm trọng tại các điểm nối bích.

Van một chiều PN10 và PN16 khác nhau thế nào?

Cấp áp suất PN10 và PN16 là hai thông số cực kỳ phổ biến đối với dòng van công nghiệp kích thước DN80. Trong đó, van chuẩn PN16 chịu được áp suất làm việc tối đa lên tới $16\text{ bar}$ (tương đương $1.6\text{ MPa}$ ), cao hơn mức $10\text{ bar}$ của chuẩn PN10.

Tuy nhiên, nguyên tắc lựa chọn kỹ thuật không bao giờ là chọn loại PN cao hơn với suy nghĩ "càng cao càng tốt", mà phải dựa chính xác vào áp suất thực tế của hệ thống bơm, nhiệt độ vận hành, tiêu chuẩn đường ống và yêu cầu thiết kế ban đầu để tối ưu hóa chi phí đầu tư.

Giá van một chiều DN80 phụ thuộc vào những yếu tố nào?

Mặc dù giá cả không phải là từ khóa chính, nhưng đây là yếu tố quyết định trực tiếp đến khả năng thương mại và ngân sách của dự án. Mức đầu tư cho một thiết bị van một chiều dn80 phụ thuộc vào các biến số sau:

• Chủng loại van (lá lật, lò xo hay wafer).

• Vật liệu thân và đĩa van (gang cầu đắt hơn gang xám, inox đắt hơn gang).

• Thương hiệu sản xuất và xuất xứ (Hàng nội địa, G7, Đài Loan hay Trung Quốc).

• Cấp áp suất danh nghĩa (PN10, PN16 hay PN25).

• Kiểu kết nối và tiêu chuẩn mặt bích đi kèm.

• Số lượng đơn hàng thực tế và các chứng từ kiểm định chất lượng CO/CQ kèm theo.

Ứng dụng thực tế

Van một chiều DN80 được sử dụng ở đâu?

• Hệ thống cấp nước tòa nhà và khu dân cư: Lắp đặt ngay trên đường đẩy của các cụm máy bơm cấp nước sinh hoạt chính.

• Trạm bơm cấp thoát nước nông nghiệp và đô thị: Kiểm soát dòng chảy lớn, ngăn nước tụt áp khi ngừng bơm đột ngột.

• Hệ thống phòng cháy chữa cháy (PCCC): Đóng vai trò bảo vệ đường ống cấp nước cứu hỏa, giữ cột nước luôn sẵn sàng trong hệ thống đường ống.

• Hệ thống HVAC (Điều hòa không khí và thông gió): Kiểm soát dòng nước lạnh tuần hoàn trong các hệ thống chiller quy mô vừa.

• Nhà máy sản xuất và xử lý nước thải: Vận hành ổn định trong các dây chuyền công nghiệp đòi hỏi khắt khe về độ bền và an toàn dòng chảy.

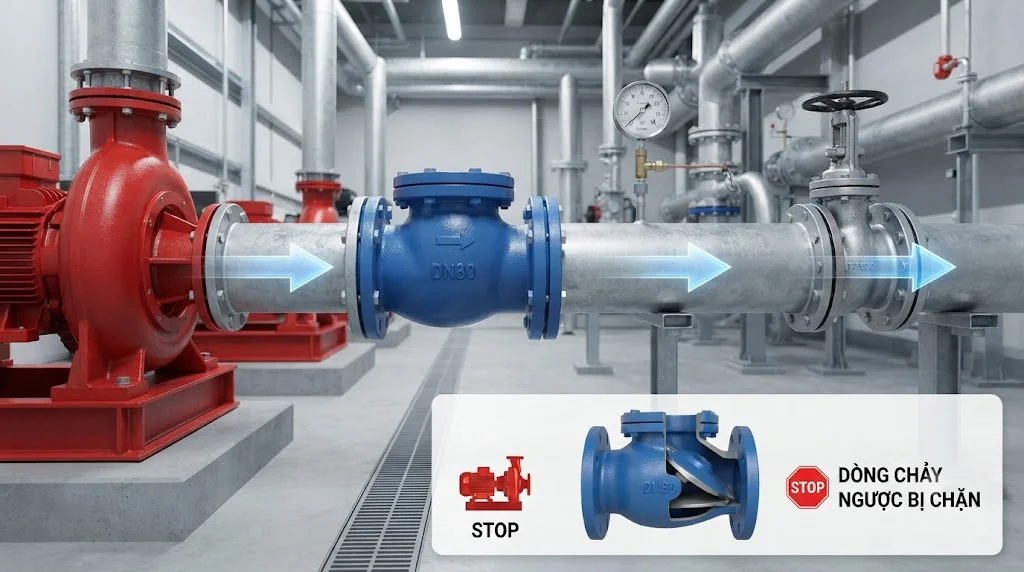

Trong sơ đồ điển hình:

Khi máy bơm hoạt động, van mở cho nước đi qua; khi bơm tắt, van sập xuống giữ cho nước không bị trào ngược làm quay ngược trục bơm.

Khi nào nên sử dụng van một chiều DN80?

Bạn bắt buộc phải cân nhắc đưa thiết bị này vào hệ thống khi cần định hướng chính xác dòng chảy, khi mạng lưới có nguy cơ cao xảy ra hiện tượng dòng chảy ngược, khi cần bảo vệ các thiết bị nhạy cảm phía trước (như đồng hồ đo lưu lượng, van giảm áp, cụm máy bơm), hoặc khi hệ thống xuất hiện sự chênh lệch áp suất lớn giữa hai khu vực đường ống. Không nên tự ý lắp đặt van chỉ vì đường ống đạt kích thước DN80 mà phải dựa trên đánh giá công năng thực tế.

Những sai lầm thường gặp khi chọn van một chiều DN80

1. Chỉ quan tâm đến thông số DN80: Hoàn toàn bỏ qua cấp áp suất (PN) và tiêu chuẩn mặt bích kết nối.

2. Chọn sai tiêu chuẩn mặt bích: Dẫn đến việc không thể xỏ bu-lông hoặc không khít với mặt bích ống sẵn có trên hệ thống.

3. Lắp đặt ngược chiều dòng chảy: Bỏ qua ký hiệu mũi tên đúc nổi trên thân van, khiến van bị bít kín không cho nước qua.

4. Ham rẻ chọn sản phẩm kém chất lượng: Bỏ qua yếu tố vật liệu và độ dày thân van, dẫn đến nguy cơ nứt vỡ dưới áp lực cao.

5. Dùng sai chủng loại môi chất: Lắp van gang tiêu chuẩn vào môi trường hóa chất ăn mòn mạnh làm hỏng nhanh chóng bộ phận đĩa van.

6. Bỏ qua tổn thất áp suất qua van: Không tính toán mức độ sụt áp do cấu cản trở của cơ cấu đĩa van gây ra, làm giảm lưu lượng tổng thể.

Hướng dẫn / Checklist

Cách chọn van một chiều DN80 phù hợp

• Bước 1: Xác định rõ môi chất: Nước sạch, nước thải, nước nóng hay chất lỏng công nghiệp?

• Bước 2: Xác định thông số áp suất: Kiểm tra áp suất làm việc thực tế và áp suất cực đại của hệ thống để chọn mức PN chuẩn xác.

• Bước 3: Xác định lưu lượng thiết kế: Đảm bảo hệ số lưu lượng của van đáp ứng đủ nhu cầu truyền dẫn của toàn tuyến ống.

• Bước 4: Lựa chọn chủng loại van: Cân nhắc giữa van lá lật, lò xo hay wafer dựa trên không gian và đặc tính chống búa nước.

• Bước 5: Lựa chọn vật liệu chế tạo: Gang, gang cầu, thép đúc hay inox tùy thuộc vào môi trường làm việc.

• Bước 6: Kiểm tra tiêu chuẩn kết nối: Đối chiếu chuẩn mặt bích (JIS, DIN, ANSI) với hệ thống ống thực tế.

• Bước 7: Tuân thủ chiều dòng chảy: Đảm bảo hướng mũi tên trên thân van trùng khớp hoàn toàn với chiều chuyển động của lưu chất.

Checklist trước khi mua van một chiều DN80

•  Kích thước danh nghĩa: DN80

•  Loại môi chất hệ thống:

• Lưu lượng vận hành yêu cầu:

•  Áp suất làm việc thực tế:

•  Cấp áp suất danh nghĩa (PN10 / PN16 / PN25):

•  Nhiệt độ làm việc của lưu chất:

•  Chủng loại van (Lá lật / Lò xo / Wafer):

•  Vật liệu thân van (Gang / Gang cầu / Inox):

•  Vật liệu đĩa và bộ phận làm kín:

•  Kiểu kết nối đường ống:

•  Tiêu chuẩn mặt bích (JIS 10K / DIN PN16...):

•  Thương hiệu và xuất xứ ưu tiên:

•  Số lượng thiết bị cần đặt mua:

•  Yêu cầu về chứng nhận CO/CQ và kiểm định:

•  Chính sách bảo hành kỹ thuật đi kèm:

Cách lắp van một chiều DN80 đúng kỹ thuật

Các bước thực hiện chuẩn xác bao gồm:

• Kiểm tra kỹ model, kích thước và nguyên trạng của van trước khi đưa vào lắp đặt.

• Quan sát chiều mũi tên khắc nổi trên thân van để đảm bảo lắp đúng hướng chuyển động của dòng nước.

• Vệ sinh sạch sẽ bề mặt bích kết nối của cả đường ống lẫn thân van.

• Lắp đặt lớp gioăng cao su làm kín đúng kích thước giữa hai mặt bích nếu sử dụng kiểu kết nối bích.

• Đưa van vào vị trí chính xác trên đường ống, cân chỉnh tâm lỗ bích.

• Tiến hành siết đều các con ốc bu-lông theo hình chéo góc để lực phân bổ đều, tránh làm vênh mặt bích.

• Kiểm tra độ kín khít của các mối nối và tiến hành vận hành thử nghiệm áp lực toàn hệ thống.

Lưu ý kỹ thuật: Tuyệt đối không lắp ngược chiều dòng chảy vì van sẽ đóng chặt và triệt tiêu hoàn toàn lưu lượng nước. Luôn tuân thủ tuyệt đối tài liệu hướng dẫn kỹ thuật đi kèm từ nhà sản xuất cho từng model cụ thể.

FAQ

Van một chiều DN80 là gì?

Đây là thiết bị van công nghiệp có kích thước danh nghĩa DN80, chuyên dùng để cho phép dòng chất lỏng di chuyển theo một hướng duy nhất và tự động chặn đứng dòng chảy ngược hướng lại nhằm bảo vệ hệ thống.

DN80 tương đương bao nhiêu mm?

Ký hiệu DN80 tương đương với đường kính danh nghĩa $80\text{ mm}$ . Tuy nhiên, đường kính ngoài và thông số chi tiết của ống hay mặt bích kết nối cần được đối chiếu cụ thể theo từng tiêu chuẩn sản xuất thực tế.

Van một chiều DN80 có những loại phổ biến nào?

Các chủng loại thông dụng nhất hiện nay bao gồm van lá lật, van một chiều lò xo, van dạng wafer (kẹp bích) và các dòng van chế tạo bằng vật liệu inox chuyên dụng cho môi trường khắc nghiệt.

Van một chiều DN80 PN10 và PN16 khác nhau như thế nào?

Sự khác biệt cốt lõi nằm ở khả năng chịu áp suất làm việc tối đa: chuẩn PN10 chịu được áp suất tối đa $10\text{ bar}$ , trong khi chuẩn PN16 chịu được ngưỡng cao hơn lên đến $16\text{ bar}$ . Việc lựa chọn phải dựa trực tiếp vào áp suất thực tế của hệ thống đường ống.

Van một chiều DN80 lắp theo chiều nào để đúng kỹ thuật?

Van bắt buộc phải được lắp đặt theo đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trực tiếp trên thân van. Việc lắp ngược chiều sẽ làm cản trở hoàn toàn lưu chất và gây hư hỏng thiết bị.

Kết luận

Tóm lại, van một chiều dn80 đóng vai trò là chốt chặn an toàn không thể thiếu trong các mạng lưới cấp nước và công nghiệp. Việc lựa chọn thiết bị không thể chỉ dựa đơn thuần vào kích thước danh nghĩa "DN80", mà đòi hỏi phải xem xét thấu đáo các yếu tố về chủng loại van, cấp áp suất PN, vật liệu chế tạo, kiểu kết nối và tiêu chuẩn mặt bích. Đầu tư đúng loại van chất lượng sẽ giúp hệ thống của bạn triệt tiêu hoàn toàn dòng chảy ngược, hạn chế va đập thủy lực và vận hành bền bỉ theo thời gian.
