SWRF Flange Là Gì? Giải Pháp Kết Nối Chuyên Sâu Cho Hệ Thống Đường Ống

Trong lĩnh vực kỹ thuật cơ khí và hệ thống piping, việc lựa chọn phụ kiện kết nối phù hợp quyết định đến 90% sự ổn định của toàn bộ công trình. Giữa hàng loạt các loại mặt bích, Socket Weld Raised Face flange nổi lên như một giải pháp cân bằng hoàn hảo giữa tính dễ thi công và khả năng chịu tải. Nếu bạn đang tìm kiếm một loại mặt bích có độ kín khít cao cho các đường ống kích thước nhỏ nhưng vẫn đảm bảo khả năng chịu áp lực trung bình đến cao, thì mặt bích SWRF chính là câu trả lời tối ưu nhất.

SWRF flange là gì? Định nghĩa và cấu tạo chuẩn kỹ thuật

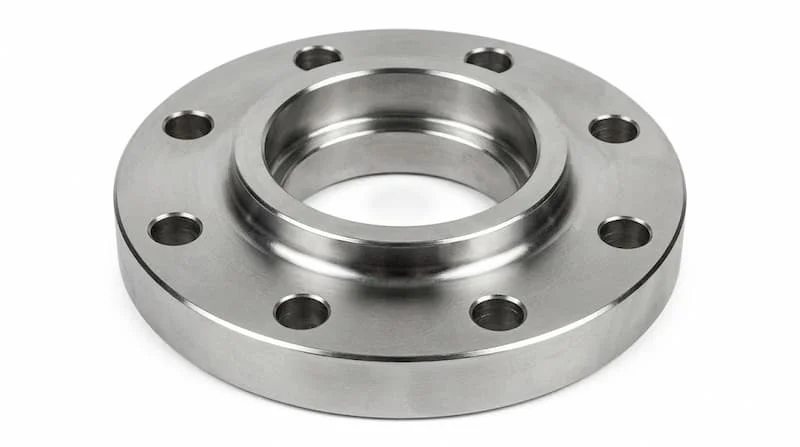

SWRF flange là từ viết tắt của Socket Weld Raised Face flange. Đây là loại mặt bích kết hợp hai đặc điểm thiết kế quan trọng: kiểu hàn ổ cắm (Socket Weld) và bề mặt làm kín dạng nâng (Raised Face). Khác với các loại bích hàn đối đầu (Weld Neck), mặt bích SWRF cho phép chèn đầu ống vào sâu bên trong một "ổ cắm" có sẵn trên mặt bích trước khi tiến hành hàn cố định ở phía bên ngoài.

Để hiểu rõ hơn về tên gọi này, chúng ta cần bóc tách hai thành phần chính:

• SW (Socket Weld): Thiết kế này có một hốc (socket) giúp định vị đầu ống nhanh chóng. Việc hàn chỉ thực hiện ở mép ngoài của mặt bích, giúp giảm thiểu rủi ro biến dạng lòng ống.

• RF (Raised Face): Đây là kiểu bề mặt có một phần gờ cao hơn so với phần lỗ bulong. Thiết kế này tập trung lực ép lên một diện tích gioăng (gasket) nhỏ hơn, giúp tăng cường khả năng làm kín dưới áp lực lớn.

Nguyên lý hoạt động của Socket Weld Raised Face flange

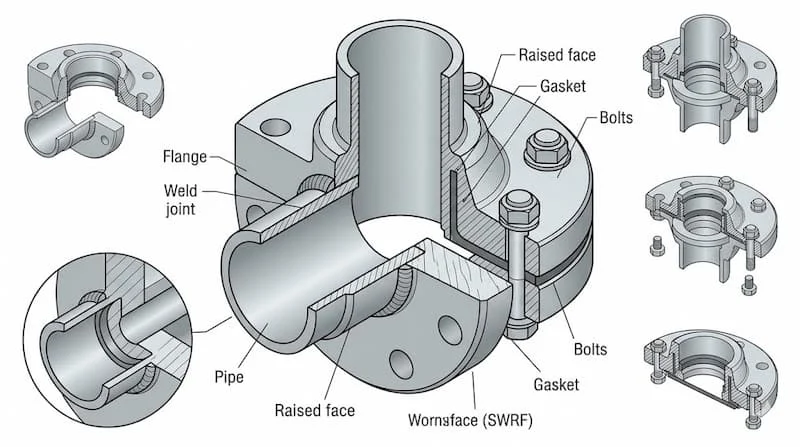

Nguyên lý hoạt động của Socket Weld Raised Face flange dựa trên sự kết hợp giữa liên kết hàn cơ học và lực ép bề mặt. Khi lắp đặt, đầu ống được đưa vào trong hốc mặt bích. Tuy nhiên, một quy tắc kỹ thuật "vàng" là không bao giờ đẩy ống kịch đáy socket mà phải để lại một khe hở nhỏ (khoảng 1.6mm) để bù trừ giãn nở nhiệt.

Cơ chế làm kín và chịu lực:

• Chèn và hàn: Sau khi ống được định vị trong socket, một mối hàn góc (fillet weld) được thực hiện vòng quanh mép ngoài. Điều này tạo ra một liên kết chắc chắn, ngăn chặn việc tuột ống.

• Tác động của RF: Khi kết nối hai mặt bích SWRF với nhau, phần bề mặt nâng (Raised Face) sẽ ép chặt vào gioăng. Nhờ phần gờ này, lực siết từ bulong được tập trung tối đa, giúp ngăn chặn sự rò rỉ của lưu chất hiệu quả hơn so với loại mặt phẳng (Flat Face).

Vì sao Socket Weld dễ lắp hơn Butt Weld?

Trong khi hàn đối đầu (Butt Weld) yêu cầu thợ hàn phải căn chỉnh hai đầu ống cực kỳ chính xác và vát mép cẩn thận, thì Socket Weld lại cực kỳ "dễ tính". Socket đóng vai trò như một bộ khung định vị, giúp giữ ống đứng vững và đồng tâm ngay cả trước khi hàn.

Phân loại Socket Weld Raised Face flange

Việc phân loại Socket Weld Raised Face flange giúp nhà thầu lựa chọn đúng sản phẩm dựa trên tiêu chuẩn kỹ thuật quốc tế và môi trường lưu chất cụ thể.

Theo tiêu chuẩn sản xuất

• ANSI / ASME: Đây là tiêu chuẩn phổ biến nhất (ví dụ B16.5), thường được dùng trong các dự án dầu khí, hóa chất theo chuẩn Mỹ.

• JIS / DIN: Mặc dù kiểu SWRF ít phổ biến hơn ở tiêu chuẩn Nhật và Đức (thường dùng Slip-on hoặc Weld Neck), nhưng vẫn có các dòng đặc thù cho các hệ thống máy móc nhập khẩu.

Theo vật liệu cấu thành

• Thép Carbon (A105): Lựa chọn hàng đầu cho các hệ thống hơi, nước, khí nén ở áp lực trung bình.

• Inox (304/316): Dành riêng cho môi trường hóa chất ăn mòn hoặc thực phẩm, dược phẩm yêu cầu vệ sinh cao.

• Thép hợp kim: Dùng cho các môi trường nhiệt độ cực cao hoặc tính chất hóa học đặc biệt.

Thông số kỹ thuật Socket Weld Raised Face flange cần lưu ý

Một sai sót nhỏ trong việc kiểm tra thông số có thể dẫn đến việc mặt bích không thể khớp với ống, gây lãng phí thời gian và chi phí. Khi chọn mua Socket Weld Raised Face flange, bạn cần chú ý các chỉ số sau:

1. Kích thước (Size): Thường dao động từ 1/2 inch đến 3 inch. Đối với các ống lớn hơn 4 inch, Socket Weld ít khi được sử dụng do trọng lượng ống quá nặng khó kiểm soát mối hàn góc.

2. Cấp áp lực (Class): Phổ biến là Class 150, 300, 600. Class càng cao thì độ dày của mặt bích càng lớn.

3. Kích thước Socket (ID): Đường kính trong của hốc socket phải vừa khít với đường kính ngoài (OD) của ống.

4. Raised Face Height: Chiều cao của gờ nâng thường là 1/16" cho Class 150/300 và 1/4" cho các cấp áp cao hơn.

Insight chuyên gia: Luôn kiểm tra kỹ độ dày thành ống (Schedule) để đảm bảo Socket của mặt bích được gia công tương ứng, tránh hiện tượng lòng ống bị hẹp gây cản trở dòng chảy.

So sánh Socket Weld Raised Face flange với các loại mặt bích khác

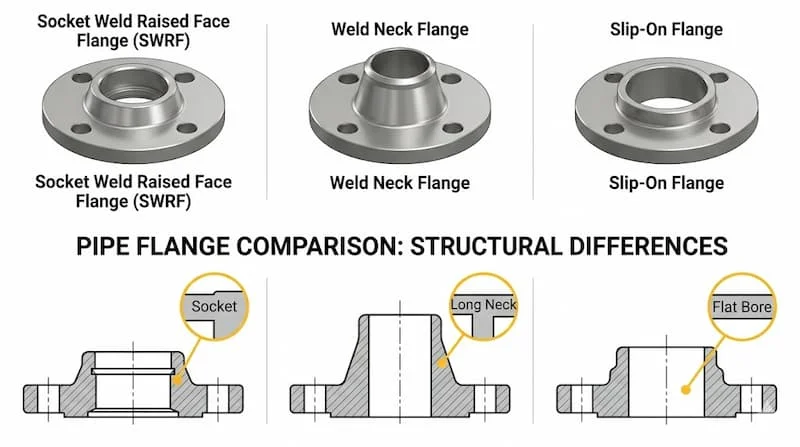

Socket Weld Raised Face flange chính là "điểm ngọt" giữa hiệu năng và chi phí. Nó bền hơn Slip-on nhưng lại rẻ và dễ lắp hơn Weld Neck, đặc biệt phù hợp cho các đường ống đường kính nhỏ.

Ứng dụng thực tế: Khi nào nên sử dụng Socket Weld Raised Face flange?

Nhờ thiết kế đặc thù, Socket Weld Raised Face flange được tin dùng trong các kịch bản sau:

• Hệ thống đường ống nhỏ: Thường là các ống dưới DN50 (2 inch) nơi việc hàn đối đầu trở nên khó khăn.

• Hệ thống áp lực trung bình: Các đường dẫn hơi nước, khí gas hoặc dầu thủy lực trong nhà máy.

• Nhà máy hóa chất: Sử dụng phiên bản inox để kết nối các bồn chứa và đường ống dẫn dung môi ăn mòn.

Những sai lầm phổ biến cần tránh:

• Quên khe hở giãn nở: Nếu đẩy ống sát đáy socket rồi hàn, khi nhiệt độ tăng, ống nở ra sẽ gây nứt mối hàn ngay lập tức.

• Hàn không ngấu: Do Socket Weld chỉ hàn bên ngoài, nếu thợ hàn không tạo được độ ngấu tốt, mối nối sẽ bị yếu và dễ rò rỉ dưới áp lực cao.

Hướng dẫn checklist lựa chọn và lắp đặt chuẩn xác

5 Bước chọn Socket Weld Raised Face flange đúng kỹ thuật

1. Xác định Class: Dựa trên áp suất vận hành của hệ thống.

2. Chọn vật liệu: Phụ thuộc vào tính chất của lưu chất (nước, dầu hay acid).

3. Kiểm tra Socket: Đối chiếu OD của ống với ID của socket mặt bích.

4. Xác định tiêu chuẩn: Đảm bảo cùng hệ tiêu chuẩn (ví dụ ASME B16.5) để khớp lỗ bulong.

5. Kiểm tra bề mặt RF: Đảm bảo bề mặt nâng không bị trầy xước để gioăng làm việc tốt nhất.

Checklist lắp đặt an toàn

• Tạo khe giãn nở 1.6mm trước khi hàn.

• Sử dụng thợ hàn có tay nghề để thực hiện mối hàn góc fillet đồng đều.

• Chọn gioăng có kích thước và vật liệu tương thích với bề mặt RF.

• Siết bulong theo thứ tự đối xứng và đúng lực quy định.

• Thực hiện thử áp (Hydrotest) để xác nhận độ kín.

FAQ: Những câu hỏi thường gặp về SWRF flange

1. SWRF flange khác gì Weld Neck?

Weld Neck được hàn đối đầu (butt weld) cho độ bền tuyệt đối ở áp lực cực cao, trong khi SWRF là hàn ổ cắm, dễ lắp đặt hơn và chủ yếu dùng cho ống nhỏ.

2. Tại sao Raised Face (RF) lại giúp kín hơn Flat Face (FF)?

RF tập trung áp lực bulong vào một vùng nhỏ, tạo ra áp suất nén lớn lên gioăng, giúp bịt kín các khe hở tốt hơn so với mặt bích phẳng.

3. Có thể dùng SWRF cho ống nhựa không?

Không khuyến khích. Socket Weld là kỹ thuật dành cho kim loại (hàn nhiệt). Với ống nhựa, người ta thường dùng phương pháp dán keo hoặc hàn nhiệt socket chuyên dụng của nhựa.

4. Vì sao cần khe hở 1.6mm khi hàn?

Để tránh ứng suất nhiệt. Khi lưu chất nóng đi qua, ống sẽ dài ra, nếu không có khe hở, ống sẽ đẩy vào đáy mặt bích làm nứt mối hàn bên ngoài.

5. SWRF chịu được áp suất tối đa bao nhiêu?

Tùy thuộc vào vật liệu và Class. Ví dụ, Class 600 có thể chịu áp suất lên đến hơn 100 bar ở nhiệt độ phòng.

Kết luận

SWRF flange là một thành phần không thể thiếu trong các hệ thống đường ống chuyên nghiệp. Với ưu thế về sự linh hoạt trong lắp đặt và khả năng làm kín vượt trội nhờ thiết kế Raised Face, loại mặt bích này mang lại sự an tâm tuyệt đối cho các kỹ sư vận hành. Tuy nhiên, hiệu quả chỉ đạt được khi bạn chọn đúng thông số và tuân thủ các quy chuẩn hàn kỹ thuật.

Hãy đầu tư vào sản phẩm SWRF flange chất lượng để bảo vệ hệ thống của bạn khỏi những rủi ro rò rỉ không đáng có!
