Van Giảm Áp Khí Là Gì? Cẩm Nang Lựa Chọn Và Vận Hành Chuẩn Kỹ Thuật

Mở Đầu – Vì sao hệ thống khí cần van giảm áp?

Trong các dây chuyền công nghiệp và hệ thống ống dẫn hiện đại, nguồn khí cấp thường mang áp suất rất cao để tối ưu hóa khả năng truyền tải trên diện rộng. Tuy nhiên, các thiết bị sử dụng khí đầu cuối lại chỉ cho phép vận hành an toàn ở một hạn mức áp suất thấp hơn rất nhiều. Nếu không được kiểm soát chặt chẽ, áp suất quá cao sẽ khiến thiết bị hoạt động kém ổn định, dễ gây rò rỉ khí nén, nứt vỡ đường ống hoặc làm suy giảm nghiêm trọng tuổi thọ của toàn bộ linh kiện bên trong. Đó chính là lý do cốt lõi mà van giảm áp khí trở thành thiết bị không thể thiếu trên mọi đường ống dẫn.

Muốn chọn mua và lắp đặt thiết bị chính xác, bạn không thể chỉ nhìn vào kích thước đường ống hay quy cách ren, mà bắt buộc phải phân tích kỹ lưỡng môi chất sử dụng, dải áp suất vận hành và lưu lượng khí tiêu thụ thực tế.

Áp suất khí quá cao gây ra vấn đề gì?

Khi áp suất nguồn vượt xa mức giới hạn thiết kế của thiết bị sử dụng, hệ thống sẽ liên tục đối mặt với các sự cố nguy hiểm như:

• Thiết bị vận hành giật cục, không ổn định, sai số cao trong các thao tác tự động.

• Tăng vọt nguy cơ rò rỉ tại các điểm kết nối, cút nối nhanh hoặc gioăng làm kín.

• Mài mòn và làm giảm tuổi thọ linh kiện nhanh chóng do lực va đập cơ học quá lớn.

Chính vì những hậu quả nặng nề này, việc trang bị van giảm áp bằng khí là giải pháp bắt buộc để bảo vệ an toàn cho hệ thống và tối ưu hóa chi phí vận hành.

Kiến Thức Nền: Van Giảm Áp bằng Khí Là Gì?

Định nghĩa chuẩn xác

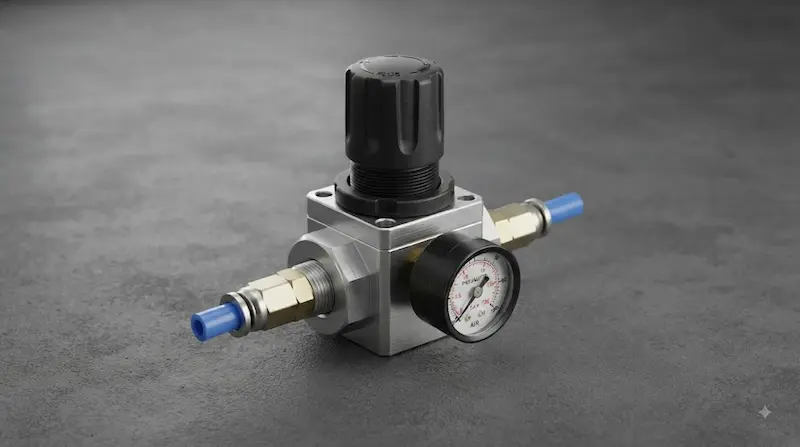

Van giảm áp khí là thiết bị cơ khí chuyên dụng dùng để giảm áp suất của dòng khí từ mức áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn, đồng thời duy trì áp suất đầu ra đó ở mức tương đối ổn định trong các điều kiện làm việc thực tế.

Trong sơ đồ mạch khí, van thường được lắp đặt ngay sau nguồn cấp chính hoặc trước các trạm thiết bị tiêu thụ quan trọng. Khác biệt lớn nhất nằm ở chỗ áp suất đầu vào luôn biến động theo công suất hoạt động của nguồn, trong khi áp suất đầu ra được van tự động kìm giữ ở một giá trị cài đặt cố định thông qua cơ cấu cân bằng lực lò xo và màng van. Cần phân biệt rõ ràng: "giảm áp" là hạ thấp áp suất tĩnh, còn "điều chỉnh áp" là thao tác tinh chỉnh giá trị đích theo yêu cầu kỹ thuật của thiết bị.

Nguyên lý hoạt động của van giảm áp bằng khí

Quá trình điều tiết áp suất bên trong van diễn ra theo một chu trình cơ học tự động khép kín:

• Khí có áp suất cao từ nguồn đi vào khoang chứa của van.

• Cơ cấu đĩa van thu hẹp tiết diện dòng chảy, tạo ra độ sụt áp ban đầu.

• Bộ phận màng cảm biến áp suất phía đầu ra liên tục ghi nhận mức áp suất thực tế.

• Khi áp suất đầu ra có xu hướng tăng vượt mức cài đặt, lực đẩy tác động làm màng van dịch chuyển, kéo theo đĩa van đóng bớt lại để cản lưu lượng.

• Ngược lại, khi áp suất đầu ra giảm xuống do thiết bị tiêu thụ khí nhiều hơn, lực lò xo đẩy mở rộng van để bổ sung lưu lượng kịp thời.

Ví dụ thực tế: Nguồn khí cấp vào đạt 8 bar nhưng thiết bị tiêu thụ chỉ yêu cầu mức 4 bar, van giảm áp bằng khí sẽ được vặn chỉnh để tự động hạ áp suất đầu ra về đúng ngưỡng 4 bar an toàn.

Cấu tạo cơ bản của van giảm áp khí

Một cụm van tiêu chuẩn được lắp ráp từ các bộ phận chính mang những nhiệm vụ riêng biệt:

• Thân van: Khung đúc chịu lực chính, bảo vệ các chi tiết bên trong và chịu áp suất hệ thống.

• Cửa vào – Cửa ra: Các cổng kết nối đường ống dẫn khí.

• Màng van hoặc piston: Bộ phận cảm biến linh hoạt tiếp nhận sự thay đổi áp suất phía đầu ra.

• Lò xo điều chỉnh: Quyết định lực cản đối kháng và dải áp suất làm việc của van.

• Núm/vít chỉnh áp suất: Chi tiết cơ khí giúp người vận hành thay đổi lực nén lò xo.

• Ghế van và đĩa van: Trực tiếp đóng mở để điều tiết tiết diện dòng khí.

• Đồng hồ áp suất (tích hợp): Hiển thị trực quan thông số áp suất đầu ra để tiện theo dõi và cài đặt.

Phân Tích Chuyên Sâu: Các Loại Van Giảm Áp bằng Khí Phổ Biến

Van giảm áp bằng khí nén

Được thiết kế chuyên biệt cho các hệ thống khí nén công nghiệp, thường đi kèm trong các bộ lọc khí đôi hoặc bộ lọc điều áp (FRL) tại các nhà máy và dây chuyền tự động hóa.

Van giảm áp gas / LPG

Chuyên dùng để hạ áp suất khí hóa lỏng từ các bình chứa trước khi cấp vào bếp công nghiệp hoặc lò đốt. Dòng này yêu cầu vật liệu và tiêu chuẩn thiết kế chống cháy nổ cực kỳ khắt khe, tuyệt đối không dùng lẫn với van khí nén thông thường.

Van giảm áp cho các loại khí chuyên dụng

Bao gồm các dòng van cho khí Nitơ, CO₂, Oxy hay các loại khí kỹ thuật tinh khiết cao. Mỗi môi chất có đặc tính hóa học và hệ số nén riêng, đòi hỏi vật liệu chế tạo màng và thân van phải hoàn toàn tương thích để tránh nguy cơ ăn mòn hoặc cháy nổ.

Thông Số Cần Quan Tâm Khi Lựa Chọn Van Giảm Áp Khí

• Áp suất đầu vào tối đa: Giới hạn chịu áp lực cao nhất mà vỏ van có thể tiếp nhận mà không bị biến dạng.

• Dải áp suất đầu ra: Khoảng giá trị mà người dùng có thể vặn chỉnh (ví dụ 0.5–8 bar).

• Lưu lượng khí (Flow rate): Khả năng đáp ứng thể tích khí qua van trong một đơn vị thời gian; nếu chọn van quá nhỏ sẽ xảy ra hiện tượng sụt áp nghiêm trọng khi thiết bị hoạt động đồng loạt.

• Kích thước kết nối: Quy cách ren, mặt bích hoặc đường kính danh nghĩa (DN) tương thích với đường ống.

• Vật liệu chế tạo: Hợp kim đồng, inox hoặc nhôm kết hợp cùng vật liệu gioăng (NBR, Viton) phù hợp với môi chất và nhiệt độ làm việc.

Phân Biệt Van Giảm Áp bằng Khí, Van Điều Áp Và Van An Toàn

Lưu ý quan trọng: Tuyệt đối không dùng van an toàn để thay thế cho van giảm áp, vì hai thiết bị này đảm nhiệm hai chức năng hoàn toàn trái ngược nhau trong sơ đồ an toàn nhà máy.

Khắc Phục Hiện Tượng Áp Suất Sau Van Bị Không Ổn Định

Khi hệ thống gặp hiện tượng áp suất đầu ra trôi dạt hoặc sụt áp bất thường, bạn có thể tham khảo bảng chẩn đoán sau:

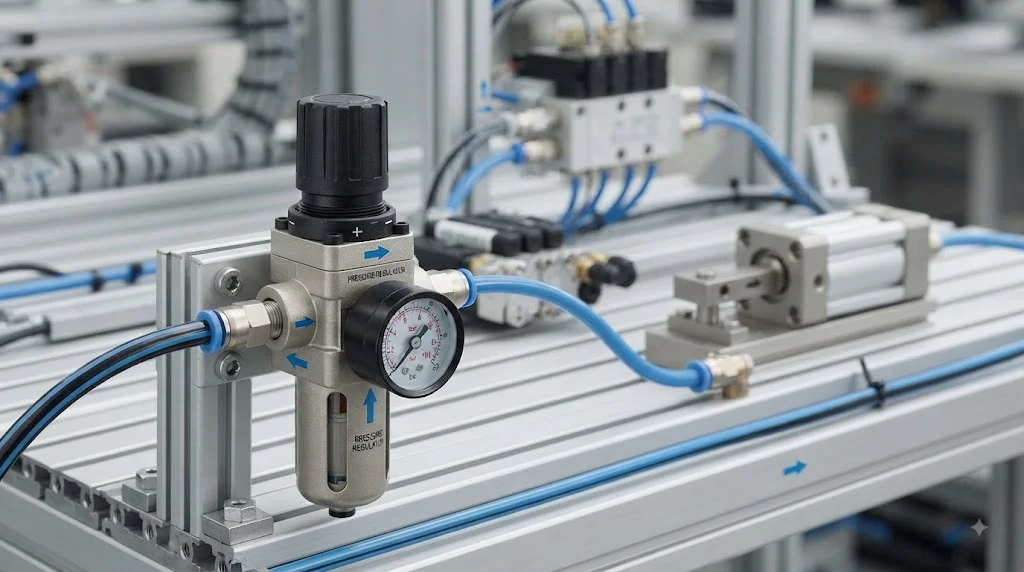

Ứng Dụng Thực Tế Của Van Giảm Áp bằng Khí

• Hệ thống khí nén nhà máy: Lắp đặt tại các nhánh cấp khí cho bàn thao tác, máy ép nhựa, robot gắp linh kiện và các dây chuyền tự động hóa.

• Hệ thống dẫn gas công nghiệp: Kiểm soát áp suất cấp ổn định cho hệ thống lò hơi, bếp nhà hàng lớn và các trạm phân phối LPG.

• Hệ thống khí kỹ thuật y tế và phòng thí nghiệm: Duy trì dòng khí Nitơ, Oxy hoặc CO₂ tinh khiết ở áp lực thấp an toàn cho thiết bị phân tích chính xác.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van Giảm Áp Khí

• Sai lầm 1: Chỉ chọn mua dựa theo kích thước ren đường ống mà bỏ qua thông số lưu lượng và tỷ lệ giảm áp.

• Sai lầm 2: Dùng chung van khí nén cho hệ thống gas hoặc khí ăn mòn mà không kiểm tra độ tương thích vật liệu.

• Sai lầm 3: Bỏ qua việc tính toán áp suất đầu vào tối đa, dẫn đến hiện tượng quá tải áp lực làm nứt thân van.

• Sai lầm 4: Chọn sai dải áp suất điều chỉnh (ví dụ chọn dải quá rộng khiến việc tinh chỉnh áp suất thấp trở nên kém chính xác).

Hướng Dẫn: Quy Trình Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Thực hiện tuần tự 7 bước khoa học sau đây để chọn được thiết bị hoàn hảo:

1. Xác định chính xác loại khí và môi chất sử dụng trong hệ thống.

2. Kiểm tra mức áp suất đầu vào tối đa từ nguồn cấp.

3. Xác định rõ mức áp suất đầu ra mong muốn cho thiết bị cuối.

4. Tính toán lưu lượng khí tiêu thụ tối đa của toàn bộ dây chuyền.

5. Lựa chọn kích thước cổng kết nối và tiêu chuẩn ren phù hợp.

6. Kiểm tra vật liệu thân van, màng van có kháng được môi chất và nhiệt độ không.

7. Đối chiếu toàn bộ thông số kỹ thuật với catalogue của nhà sản xuất.

Lưu ý khi lắp đặt và vận hành:

• Luôn lắp van theo đúng chiều mũi tên chỉ hướng dòng chảy được khắc trên thân van.

• Thổi sạch, làm sạch toàn bộ mạt hàn và bụi bẩn trong đường ống trước khi lắp đặt.

• Vặn điều chỉnh áp suất từ từ theo chiều kim đồng hồ, không dùng lực quá mạnh làm hỏng lò xo.

• Thường xuyên kiểm tra rò rỉ bằng nước xà phòng và bảo dưỡng định kỳ để đảm bảo tuổi thọ thiết bị.

Câu Hỏi Thường Gặp Về Van Giảm Áp bằng Khí

Van giảm áp khí dùng để làm gì?

Thiết bị này dùng để hạ áp suất dòng khí từ nguồn cao xuống mức an toàn, phù hợp với thiết bị tiêu thụ và duy trì áp suất đầu ra luôn ổn định bất chấp sự biến động của nguồn cấp.

Van giảm áp bằng khí có dùng cho gas được không?

Có các dòng van thiết kế riêng cho gas và LPG, nhưng bạn không được sử dụng tùy tiện van khí nén thông thường cho hệ thống gas do nguy cơ cháy nổ cao và không tương thích vật liệu làm kín.

Van giảm áp bằng khí có điều chỉnh được áp suất đầu ra không?

Phần lớn các dòng van đều tích hợp núm vặn cơ học cho phép người dùng tự do tinh chỉnh áp suất đầu ra nằm trong dải làm việc tiêu chuẩn của model đó.

Chọn van giảm áp bằng khí theo những thông số nào?

Bạn cần căn cứ vào các yếu tố cốt lõi gồm: loại môi chất khí, áp suất đầu vào, dải áp suất đầu ra, lưu lượng, kích thước kết nối, vật liệu chế tạo và nhiệt độ môi trường.

Kết Luận: Chọn Đúng Van Giảm Áp Khí Để Hệ Thống Vận Hành Ổn Định

Van giảm áp khí đóng vai trò là "trái tim" điều hòa áp lực, bảo vệ toàn bộ thiết bị và duy trì sự ổn định cho cả hệ thống vận hành. Lựa chọn thiết bị không bao giờ chỉ dựa vào một con số đường kính ống đơn lẻ, mà đòi hỏi sự cân nhắc đồng bộ về môi chất, dải áp suất, lưu lượng và vật liệu cấu thành. Việc đầu tư đúng chủng loại chuyên dụng sẽ giúp doanh nghiệp triệt tiêu rủi ro sự cố và tối ưu hóa hiệu suất làm việc lâu dài.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van giảm áp khí
