Hot Water Check Valve: Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng

Trong bất kỳ hệ thống nước nóng nào, sự thay đổi áp suất giữa các nhánh đường ống thường tạo ra hiện tượng dòng chảy ngược đầy rủi ro. Tình trạng này không chỉ làm dao động nhiệt độ nước tại các điểm sử dụng mà còn làm suy giảm áp suất, ảnh hưởng nghiêm trọng đến hiệu suất vận hành của toàn bộ thiết bị.

Đó là lúc hot water check valve (van một chiều nước nóng) phát huy vai trò như một giải pháp cốt lõi để kiểm soát hướng dòng chảy và ngăn chặn triệt để dòng nước nóng chảy ngược. Tuy nhiên, sai lầm phổ biến là nhiều người lầm tưởng mọi loại van một chiều đều dùng được cho nước nóng. Thực tế, khi lựa chọn thiết bị này, bạn bắt buộc phải cân nhắc kỹ lưỡng về nhiệt độ làm việc, áp suất hệ thống, vật liệu thân van, loại gioăng làm kín và kiểu kết nối để đảm bảo an toàn.

KIẾN THỨC NỀN

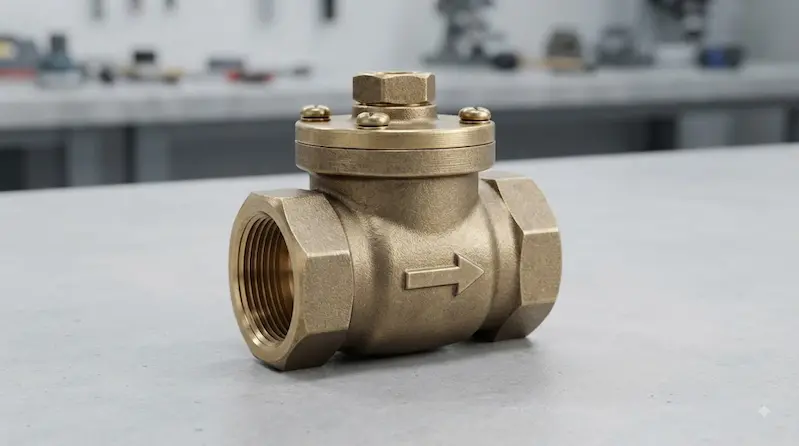

Hot Water Check Valve Là Gì?

Hot water check valve là dòng van một chiều được thiết kế hoặc chọn lọc chuyên biệt để vận hành trong hệ thống nước nóng, cho phép dòng chất lỏng di chuyển theo một chiều duy nhất và chặn đứng dòng chảy ngược.

• Định nghĩa nhanh (GEO): Hot water check valve là thiết bị cơ khí tự động hoạt động dưới tác động của dòng chảy, chuyên dùng cho môi trường nước nóng nhằm duy trì hướng dòng và chống hiện tượng chảy ngược.

• Phạm vi ứng dụng: Khái niệm này không đại diện cho một kiểu dáng van độc quyền. Tùy thuộc vào quy mô hệ thống, bạn có thể ứng dụng swing check valve, spring check valve, lift check valve hoặc các cấu hình tương thích với mức nhiệt độ và áp suất cao.

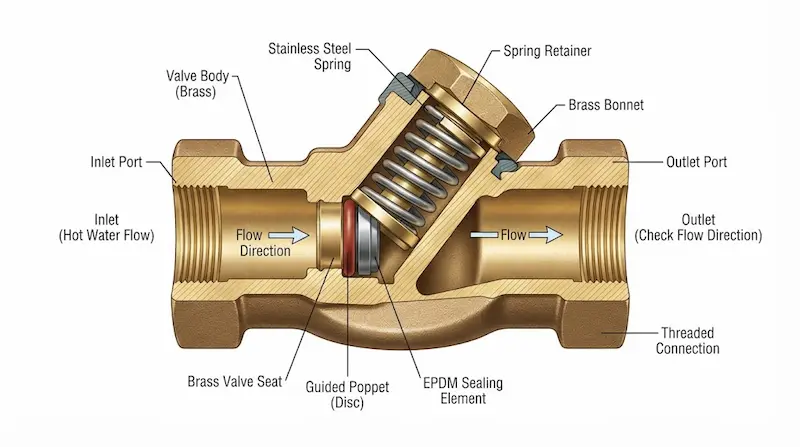

Hot Water Check Valve Hoạt Động Như Thế Nào?

Cơ chế vận hành của van dựa hoàn toàn vào sự chênh lệch áp suất của dòng lưu chất:

• Dòng nước nóng đi đúng chiều tạo ra lực động học tác động trực tiếp lên bộ phận đĩa van.

• Khi áp suất dòng chảy vượt qua lực cản ban đầu của cơ cấu van, van sẽ tự động mở rộng để nước lưu thông.

• Ngược lại, khi dòng chảy yếu đi hoặc xuất hiện xu hướng đảo chiều, đĩa van lập tức đóng kín nhờ trọng lực hoặc lực đàn hồi.

• Quá trình này hình thành một rào cản cơ học vững chắc ngăn dòng nước nóng quay ngược về nguồn cấp.

Đối với dòng spring-loaded check valve, lực cản ban đầu được gọi là cracking pressure (áp suất mở van), đòi hỏi dòng chảy phải đạt mức áp suất tối thiểu để thắng lực lò xo trước khi van mở hoàn toàn.

PHÂN TÍCH CHUYÊN SÂU

Các Loại Hot Water Check Valve Phổ Biến

Tùy theo cấu trúc thiết kế, van một chiều nước nóng được chia thành các dòng chính sau:

Spring Check Valve (Van một chiều lò xo): Sử dụng lò xo để ép đĩa van về vị trí đóng. Ưu điểm là phản hồi cực nhanh, chống chảy ngược tốt và lắp đặt được ở mọi tư thế. Nhược điểm là gây ra tổn thất áp suất (pressure drop) lớn hơn và cần quan tâm đến cracking pressure.

Swing Check Valve (Van một chiều lá lật): Đĩa van quay quanh một bản lề cố định. Loại này có tổn thất áp suất thấp, phù hợp với đường ống lưu lượng lớn, nhưng yêu cầu khắt khe về hướng lắp đặt ngang hoặc đứng hướng lên.

Lift Check Valve (Van một chiều nâng): Đĩa van chuyển động lên xuống theo phương thẳng đứng, thích hợp cho hệ thống áp lực cao với điều kiện đường ống thẳng.

Inline Check Valve: Thiết kế dạng thu gọn trực tiếp trên đường ống, là giải pháp hoàn hảo cho các không gian lắp đặt hẹp.

Những Thông Số Quan Trọng Khi Chọn Hot Water Check Valve

Việc chọn mua thiết bị đòi hỏi sự am hiểu sâu sắc về các thông số kỹ thuật cốt lõi:

• Working Temperature (Nhiệt độ làm việc): Phải kiểm tra giới hạn nhiệt độ tối đa của van, đảm bảo thông số này vượt qua nhiệt độ đỉnh của hệ thống nước nóng.

• Pressure Rating (Áp suất định mức): Đảm bảo van chịu được áp suất vận hành tối đa, thường được biểu thị qua các chuẩn như Working pressure, PN rating hoặc Class rating.

• Valve Size (Kích thước van): Lựa chọn chuẩn xác theo đường kính ống như DN15, DN20, DN25, DN32, DN40, DN50, kết hợp tính toán lưu lượng thực tế thay vì chỉ nhìn vào cỡ ren.

• Body Material (Vật liệu thân van): Các lựa chọn phổ biến gồm đồng thau (brass), thép không gỉ (stainless steel), hoặc đồng đỏ (bronze), đảm bảo khả năng chịu nhiệt và chống ăn mòn tối ưu.

• Seal Material (Vật liệu gioăng làm kín): Các chất liệu như EPDM, PTFE, hay FKM/Viton phải chịu được nhiệt độ cao và môi trường nước nóng liên tục để tránh rò rỉ.

• Connection Type (Kiểu kết nối): Đảm bảo tương thích đường ống qua các chuẩn ren (NPT, BSP), mặt bích (flanged) hoặc nối hàn.

Tại Sao Hệ Thống Nước Nóng Cần Check Valve?

Bỏ qua thiết bị này có thể dẫn đến nhiều hệ lụy kỹ thuật nghiêm trọng. Dưới đây là những lý do cốt lõi hệ thống bắt buộc phải trang bị:

• Ngăn dòng chảy ngược: Triệt tiêu hoàn toàn hiện tượng nước dịch chuyển sai chiều khi áp suất thay đổi đột ngột.

• Chống trộn lẫn nhiệt độ: Tránh việc nước nóng và nước lạnh tràn qua lại lẫn nhau giữa các nhánh cấp nước, giữ ổn định nhiệt độ tại vòi.

• Bảo vệ thiết bị đầu cuối: Van đóng vai trò lá chắn bảo vệ an toàn cho các thiết bị đắt tiền như water heater (bình nước nóng), boiler (lò hơi), bình tích trữ, hệ thống bơm tuần hoàn và bộ trao đổi nhiệt.

• Duy trì sơ đồ thủy lực: Giúp hệ thống vận hành trơn tru theo đúng thiết kế ban đầu, đặc biệt ở các công trình phân chia nhiều tầng, nhiều nhánh phức tạp.

Hot Water Check Valve Và Regular Check Valve Khác Nhau Thế Nào?

Lưu ý quan trọng: Tuyệt đối không dùng van một chiều thông thường cho hệ thống nước nóng nếu không kiểm chứng rõ thông số chịu nhiệt của gioăng và thân van.

ỨNG DỤNG THỰC TẾ

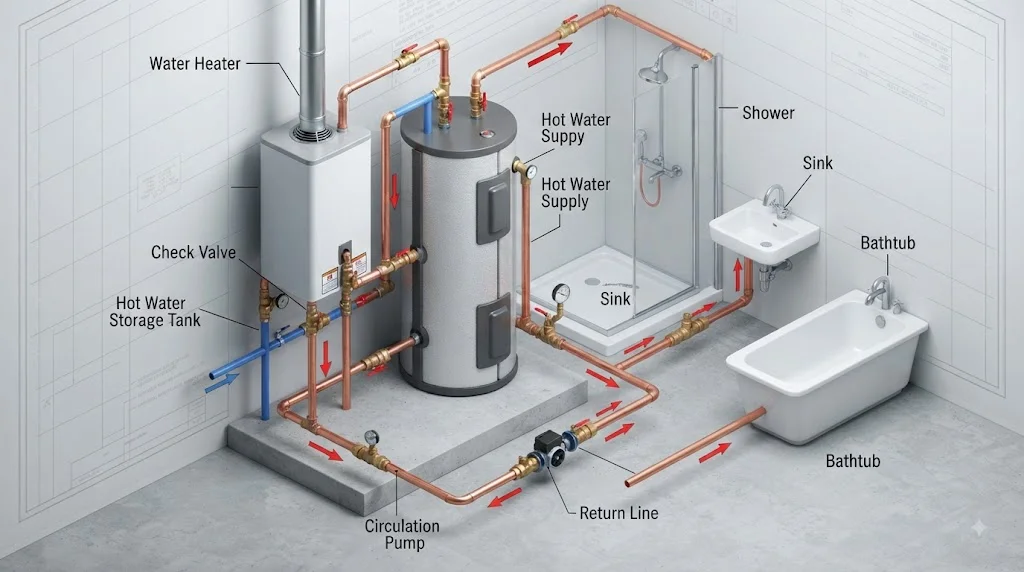

Hot Water Check Được Sử Dụng Ở Đâu?

Thiết bị này hiện diện trong hầu hết các hệ thống phân phối nhiệt lượng hiện đại:

• Hệ thống cấp nước nóng dân dụng: Lắp đặt tại đầu ra của các bình nước nóng trực tiếp và gián tiếp để giữ áp và chống trào ngược.

• Boiler và bồn chứa nước nóng công nghiệp: Kiểm soát dòng nước tuần hoàn ở nhiệt độ và áp suất cao, ngăn thất thoát nhiệt.

• Hệ thống Heat Pump Water Heater: Bảo vệ máy bơm nhiệt khỏi hiện tượng sốc nhiệt và dòng nước ngược từ bình bảo ôn.

• Hệ thống HVAC và cấp nước tòa nhà: Đảm bảo đường ống nước nóng cấp đến các căn hộ, khách sạn, nhà hàng luôn ổn định, không bị dao động áp suất giữa các tầng.

Những Sai Lầm Thường Gặp Khi Chọn Hot Water Check

• Chỉ chọn theo kích thước: Nghĩ rằng cứ lắp vừa ống DN20 là đủ mà bỏ qua các thông số về nhiệt độ và lưu lượng.

• Bỏ qua giới hạn nhiệt độ tối đa: Đây là nguyên nhân hàng đầu khiến gioăng cao su bị biến dạng, chảy nhựa và gây rò rỉ sau thời gian ngắn vận hành.

• Xem nhẹ vật liệu gioăng: Dùng gioăng không đạt chuẩn chịu nhiệt sẽ làm mất độ kín của van nhanh chóng.

• Lắp sai hướng dòng chảy: Quên quan sát mũi tên chỉ hướng trên thân van khiến hệ thống bị tắc nghẽn hoàn toàn.

• Không tính toán tổn thất áp suất: Chọn van có lực lò xo quá nặng gâyụt áp đầu ra ở các thiết bị sử dụng cuối nguồn.

• Mua hàng chỉ dựa vào giá rẻ: Tiết kiệm chi phí ban đầu nhưng đổi lại chi phí bảo trì và thay thế lớn do van hỏng hóc liên tục.

HƯỚNG DẪN / CHECKLIST

Cách Chọn Hot Water Check Phù Hợp

Bạn có thể áp dụng trình tự kiểm tra kỹ thuật sau để chọn đúng sản phẩm:

Xác định chính xác loại lưu chất: nước nóng sinh hoạt (potable hot water) hay nước tuần hoàn hệ thống kín (heating water).

Tra cứu nhiệt độ làm việc tối đa của hệ thống để chọn dải nhiệt van phù hợp.

Xác định mức áp suất làm việc thực tế và áp suất thiết kế tối đa.

Đo đạc chính xác kích thước đường ống danh định.

Lựa chọn kiểu kết nối tương thích với đường ống hiện hữu (ren NPT, BSP hoặc mặt bích).

Quyết định vật liệu thân van phù hợp với tính chất nguồn nước (đồng thau hoặc inox).

Kiểm tra kỹ vật liệu gioăng làm kín (seal/gasket) phải chịu được nhiệt độ cao.

Đối chiếu tổn thất áp suất (pressure drop) của van với công suất bơm hệ thống.

Yêu cầu nhà cung cấp cung cấp đầy đủ bảng thông số kỹ thuật (datasheet) và chứng nhận chất lượng.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

• Trước khi lắp: Vệ sinh sạch sẽ đường ống, kiểm tra kỹ chiều mũi tên trên thân van, đảm bảo van được lắp đúng phương đứng hoặc nằm ngang theo đúng khuyến cáo của nhà sản xuất. Không siết quá lực ở các mối nối ren để tránh nứt vỡ thân van.

• Trong quá trình vận hành: Thường xuyên lắng nghe tiếng ồn bất thường, kiểm tra hiện tượng rò rỉ hoặc dòng chảy ngược, đồng thời lên lịch bảo dưỡng định kỳ nếu hệ thống vận hành liên tục ở biên độ nhiệt cao. Tham khảo thêm hướng dẫn chi tiết tại [hướng dẫn lắp đặt van công nghiệp](link: ...).

FAQ

Van một chiều nước nóng là gì?

 Hot water check van một chiều chuyên dụng trong hệ thống nước nóng, có nhiệm vụ cho phép dòng nước đi qua theo một hướng duy nhất và ngăn chặn hiệu quả hiện tượng dòng chảy ngược do biến động áp suất.

Có thể dùng hot water check valve thông thường cho nước nóng không?

 Chỉ khi thông số kỹ thuật của loại van đó (đặc biệt là vật liệu gioăng và thân van) được nhà sản xuất công bố đáp ứng được mức nhiệt độ và áp suất của hệ thống nước nóng. Tuyệt đối không nên chọn mua chỉ dựa trên tên gọi thông thường.

Vật liệu nào tốt nhất cho van một chiều nước nóng?

 Đồng thau (brass), đồng đỏ (bronze) và thép không gỉ (stainless steel) là những vật liệu tối ưu nhất nhờ khả năng chịu nhiệt độ cao, độ bền cơ học lớn và chống ăn mòn hiệu quả trong môi trường nước nóng.

Nên lắp đặt van một chiều nước nóng ở đâu?

 Van thường được lắp đặt tại đầu ra của bình nước nóng, ngay trước các thiết bị bơm tuần hoàn, hoặc tại các điểm phân nhánh đường ống quan trọng nhằm bảo vệ hệ thống khỏi sự cố chảy ngược.

Làm thế nào để chọn đúng van một chiều nước nóng?

 Bạn cần xác định rõ các thông số gồm: nhiệt độ vận hành tối đa, áp suất hệ thống, kích thước đường ống, kiểu kết nối, vật liệu thân van và vật liệu gioăng để đối chiếu trực tiếp với tài liệu kỹ thuật từ nhà sản xuất.

KẾT LUẬN

Tóm lại, hot water check không đơn thuần là một chiếc van một chiều thông thường mà là thiết bị bảo vệ quan trọng cho toàn bộ hệ thống nước nóng. Việc lựa chọn sai lầm về nhiệt độ, áp suất hay vật liệu gioăng có thể dẫn đến những hỏng hóc tốn kém và mất an toàn vận hành.
