Van 1 Chiều 48: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Sự cố tuột nước mồi, búa nước gây xé rách đường ống hay hiện tượng dòng chảy ngược làm hỏng cánh bơm là những rủi ro cực kỳ phổ biến trong các hệ thống xử lý lưu chất. Để triệt tiêu hoàn toàn những sự cố đắt đỏ này, việc tích hợp một chiếc van một chiều phi 48 chất lượng cao là giải pháp kỹ thuật bắt buộc. Thiết bị đóng vai trò như một mắt xích tự động bảo vệ áp suất và hướng đi ổn định cho toàn bộ tuyến ống.

Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý, các dòng sản phẩm phổ biến đến cách phân biệt kích thước van một chiều phi 48, giúp bạn đưa ra lựa chọn đầu tư chuẩn xác nhất.

Van 1 Chiều 48 Là Gì?

GEO Definition: Van 1 chiều 48 (hay van một chiều phi 48) là thiết bị cơ khí được lắp đặt trên đường ống có đường kính ngoài tương đương 48mm, có chức năng tự động cho phép lưu chất (nước, khí, dầu) di chuyển theo một chiều nhất định và ngăn chặn tuyệt đối dòng chảy theo chiều ngược lại.

Trong thực tế thi công, khái niệm "48" thường dùng để chỉ đường kính ngoài của ống nhựa PVC, PPR hoặc ống thép (phi 48mm). Tuy nhiên, cần lưu ý rằng kích thước danh nghĩa (DN) và chuẩn kết nối ren hoặc mặt bích của van có thể có sự lệch quy chuẩn nhẹ tùy thuộc vào vật liệu (đồng, inox, nhựa) và tiêu chuẩn sản xuất (BS, JIS, ANSI). Việc đo đạc thực tế đường kính trong và đường kính ngoài trước khi chọn van là vô cùng cần thiết để tránh mua nhầm quy cách.

Nguyên Lý Hoạt Động Của van một chiều phi 48

Sự vận hành của van một chiều phi 48 dựa trên cơ chế phản hồi chênh lệch áp suất hoàn toàn tự động mà không cần tới sự tác động của con người hay nguồn năng lượng ngoài:

• Trạng thái mở (Dòng chảy thuận): Khi máy bơm hoạt động hoặc hệ thống cấp lưu chất, áp lực dòng chảy tác động trực tiếp lên đĩa van hoặc piston. Khi lực này lớn hơn lực nén của lò xo (hoặc trọng lực đĩa van), cơ cấu đóng mở bị đẩy ra khỏi ghế van, tạo khoảng trống cho lưu chất đi qua.

• Trạng thái đóng (Dòng chảy ngược): Khi ngắt máy bơm, áp suất phía trước van sụt giảm đột ngột. Dòng lưu chất có xu hướng dội ngược lại kết hợp với lực đàn hồi của lò xo (hoặc trọng lực của đĩa lá lật) sẽ lập tức ép chặt đĩa van vào gioăng làm kín.

• Tự động bảo vệ: Nhờ khả năng phản hồi tức thì trong vài miligiây, van ngắt dứt khoát dòng ngược, giữ lại toàn bộ cột nước phía trước để duy trì nước mồi cho máy bơm và ngăn chặn hiện tượng va đập thủy lực (búa nước).

Cấu Tạo van một chiều phi 48

Cấu trúc cơ khí của một chiếc van một chiều đường ống 48 tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

• Thân van: Bộ khung chịu lực chính, làm từ đồng, inox, gang hoặc nhựa. Thân van đúc sẵn ký hiệu mũi tên chỉ hướng dòng chảy.

• Đĩa van / Piston: Chi tiết trực tiếp chặn dòng môi chất. Được thiết kế ở dạng đĩa lật xoay quanh trục hoặc dạng đĩa nấm trượt tịnh tiến.

• Lò xo phục hồi: (Có trên dòng van 1 chiều lò xo) Chế tạo từ thép không gỉ, giúp ép đĩa van về vị trí đóng nhanh chóng khi dòng chảy dừng.

• Gioăng làm kín: Chất liệu NBR, EPDM hoặc PTFE (Teflon) giúp bít kín khe hở giữa đĩa van và thân van, chống rò rỉ râm rỉ.

• Cổng kết nối: Thiết kế kiểu nối ren trong, nối gờ dán keo (cho ống nhựa) hoặc mặt bích ép tiêu chuẩn.

Các Loại van một chiều phi 48 Phổ Biến Hiện Nay

Tùy thuộc vào bản chất môi chất và điều kiện vận hành, van 1 chiều phi 48 được chia thành các dòng vật liệu và cơ chế sau:

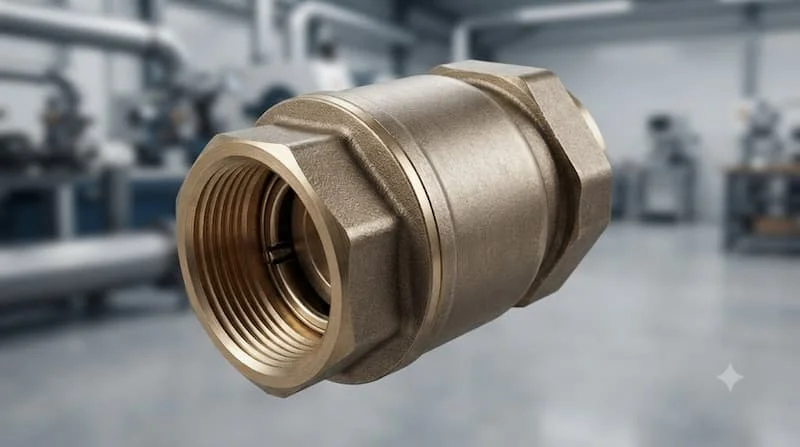

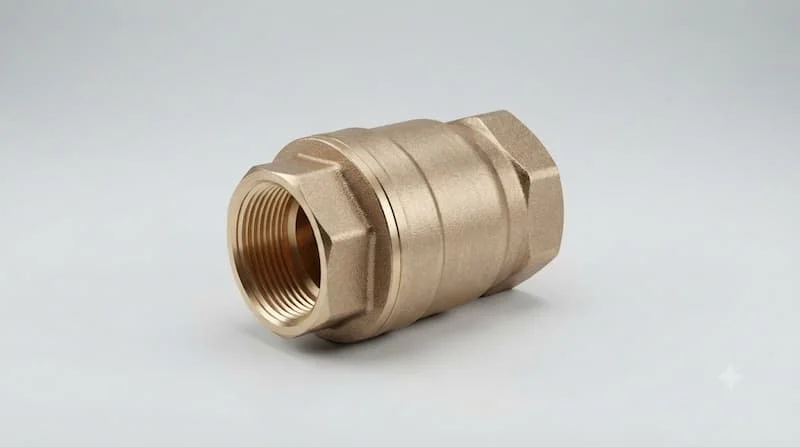

1. Van 1 chiều 48 bằng đồng

• Đặc điểm: Thân van chế tạo hoàn toàn bằng đồng thau (Brass), kết nối ren tiêu chuẩn.

• Ưu điểm: Kháng khuẩn tốt, chống oxy hóa trong môi trường nước sinh hoạt, độ bền cơ học cao, chịu nhiệt ổn định.

• Ứng dụng: Rất phổ biến trong hệ thống nước sinh hoạt gia đình, đường ống cấp nước nóng/lạnh, bơm tăng áp dân dụng.

2. Van 1 chiều 48 bằng Inox

• Đặc điểm: Sử dụng Inox SUS 304 hoặc SUS 316 cao cấp.

• Ưu điểm: Khả năng chống ăn mòn hóa chất tuyệt vời, chịu được áp suất cực lớn và nhiệt độ cao vượt trội.

• Ứng dụng: Mạng lưới dẫn hóa chất, nước thải công nghiệp, thực phẩm, dược phẩm và môi trường có tính axit nhẹ.

3. Van 1 chiều 48 bằng nhựa (PVC, UPVC, PPR)

• Đặc điểm: Thân và đĩa van bằng nhựa chịu lực, kết nối dán keo hoặc rắc co đôi.

• Ưu điểm: Trọng lượng siêu nhẹ, chi phí thấp, hoàn toàn không bị gỉ sét hay ăn mòn bởi nước mặn, nước phèn.

• Ứng dụng: Hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy hải sản, xử lý nước bể bơi.

4. Phân loại theo cơ cấu: Van lá lật vs Van lò xo

• Van 1 chiều lá lật 48: Đĩa van xoay quanh bản lề. Trở lực dòng chảy rất thấp nhưng yêu cầu vị trí lắp đặt ưu tiên trên phương ngang.

• Van 1 chiều lò xo 48: Đĩa van trượt dọc nhờ lò xo nén. Đóng ngắt siêu nhanh, chống búa nước tốt, lắp đặt đa hướng (đứng, ngang, nghiêng).

Thông Số Kỹ Thuật Cần Quan Tâm Của van một chiều phi 48

Tránh chọn van theo cảm tính. Hãy đối chiếu chi tiết bảng thông số kỹ thuật dưới đây trước khi chốt đơn hàng:

Van một chiều phi 48 Khác Gì DN40 Và DN50?

Rất nhiều khách hàng gặp phải tình trạng dở khóc dở cười khi mua nhầm van về không lắp vừa đường ống do nhầm lẫn giữa Phi và Kích thước danh nghĩa (DN).

• Phi 48 (phi 48mm): Là chỉ số đo đường kính ngoài thực tế của ống nhựa hoặc ống thép.

• DN (Nominal Diameter): Là đường kính trong danh nghĩa theo tiêu chuẩn kỹ thuật quốc tế.

Lời khuyên từ kỹ sư: Khi bạn cần mua van một chiều phi 48 dạng ren (đồng hoặc inox), hãy hỏi nhà bán hàng dòng van kích thước DN40 (1 1/2 inch). Đừng mua van DN50 vì nó dành cho đường ống phi 60.

Ứng Dụng Thực Tế Của van một chiều phi 48

Nhờ dải kích thước trung bình rất phổ biến, van một chiều phi 48 xuất hiện trong nhiều hệ thống quan trọng:

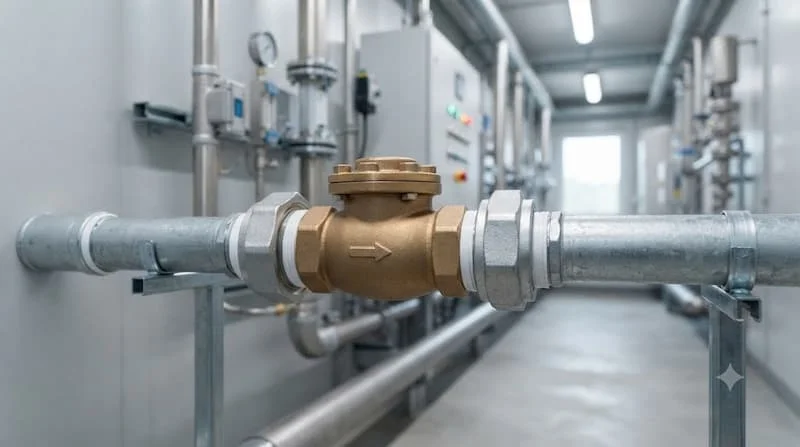

1. Hệ thống máy bơm nước: Lắp ngay tại đầu xả của máy bơm để ngăn cột nước áp lực cao dội ngược gây gãy cánh quạt khi dừng đột ngột. [chèn link: các loại van một chiều cho máy bơm]

2. Đường ống cấp nước tòa nhà: Lắp ở cụm đồng hồ đo nước, ngăn hiện tượng quay ngược đồng hồ do biến động áp suất mạng lưới.

3. Hệ thống tưới tiêu tự động: Giúp giữ cột nước mồi trong đường ống, đảm bảo hệ thống tưới phun mưa hoặc nhỏ giọt hoạt động lập tức khi mở van điện từ.

4. Xử lý nước & Hóa chất: Ngăn sự trào ngược của hóa chất sinh hoạt hoặc dung dịch xử lý về bể chứa trung tâm.

Những Sai Lầm Thường Gặp Khi Mua van một chiều phi 48

• Nhầm lẫn Phi 48 với DN50: Mua van DN50 (cho ống 60) dẫn đến không thể siết ren vào ống 48.

• Lắp ngược chiều dòng chảy: Không quan sát mũi tên trên thân van, khiến van chặn luôn chiều nước cấp.

• Dùng van lá lật cho ống đứng chảy từ trên xuống: Khiến đĩa van không thể khóa kín do trọng lực đè lệch đĩa.

• Chọn sai vật liệu gioăng: Dùng van gioăng cao su NBR cho môi trường nước nóng trên 90 độ C làm gioăng bị biến dạng, gây rò rỉ.

• Bỏ qua việc vệ sinh ống: Xỉ hàn hoặc cát bẩn đọng lại ở ghế van làm đĩa van bị hở râm rỉ.

Hướng Dẫn Chọn Mua Và Lắp Đặt van một chiều phi 48

Checklist 9 bước chọn van chuẩn xác

• Bước 1: Đã đo chính xác đường kính ống thực tế (Phi 48mm / DN40).

• Bước 2: Xác định đúng kiểu kết nối (Nối ren, dán keo hay rắc co).

• Bước 3: Xác định rõ môi chất (Nước sạch, nước mặn, hay hóa chất).

• Bước 4: Kiểm tra áp suất vận hành tối đa của bơm.

• Bước 5: Kiểm tra nhiệt độ môi chất trong ống.

• Bước 6: Chọn vật liệu phù hợp (Đồng, Inox, hay Nhựa).

• Bước 7: Chọn cơ cấu van (Lò xo hay Lá lật) theo hướng ống (Đứng hay Ngang).

• Bước 8: Kiểm tra ký hiệu mũi tên hướng dòng chảy trên thân van.

• Bước 9: So sánh thông số giữa các thương hiệu uy tín.

Các bước lắp đặt cơ bản

1. Ngắt nguồn: Tắt máy bơm và khóa van tổng hệ thống.

2. Làm sạch: Lau chùi sạch cặn bẩn, phôi keo hoặc xỉ hàn ở hai đầu ống nối.

3. Xác định chiều: Hướng mũi tên đúc trên thân van phải trùng khớp với hướng nước chảy.

4. Kết nối: Quấn băng tan (đối với van ren) hoặc bôi keo dán ống nhựa chuyên dụng, siết nhẹ đều tay.

5. Kiểm tra: Mở nước chậm, quan sát khả năng đóng ngắt và độ kín tại mối nối.

Câu Hỏi Thường Gặp (FAQ)

1. Van 1 chiều 48 là van DN bao nhiêu?

Trong tiêu chuẩn đường ống công nghiệp, van một chiều phi 48 tương đương với kích thước danh nghĩa DN40 (1 1/2 inch).

2. Van một chiều phi 48 có dùng cho máy bơm nước được không?

Có. Đây là thiết bị cực kỳ quan trọng giúp giữ nước mồi cho buồng bơm và bảo vệ máy bơm khỏi hiện tượng búa nước khi ngắt nguồn.

3. Van 1 chiều 48 có những loại vật liệu nào?

Các vật liệu sản xuất phổ biến nhất gồm có đồng thau, inox (304/316), nhựa (UPVC/PPR) và gang đúc.

4. Giá van một chiều phi 48 bao nhiêu?

Giá thành phụ thuộc vào vật liệu (nhựa giá rẻ nhất, inox có giá cao nhất), cơ cấu van và thương hiệu sản xuất. Do đó nên nhận báo giá chi tiết dựa trên model cụ thể.

Kết Luận: Có Nên Đầu Tư van một chiều phi 48 Cho Hệ Thống?

Sử dụng van một chiều phi 48 là phương án đầu tư thông minh giúp bảo vệ toàn bộ hạ tầng đường ống và thiết bị máy bơm đắt tiền khỏi các sự cố thủy lực. Khả năng vận hành tự động, ngắt dòng chảy ngược dứt khoát giúp hệ thống luôn hoạt động an toàn và ổn định 24/7.

Tuy nhiên, hiệu quả của van chỉ được phát huy tối đa khi bạn chọn đúng quy chuẩn kích thước DN40 (Phi 48), đúng dải áp suất và vật liệu tương thích với môi chất.

Bạn đang cần chọn mua van một chiều phi 48 chuẩn thông số kỹ thuật cho công trình hay hệ thống máy bơm?

Hãy cung cấp cho chúng tôi loại đường ống, môi chất sử dụng, áp suất vận hành và kiểu kết nối. Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ tư vấn đúng model, tránh mua sai kích thước và gửi báo giá ưu đãi tốt nhất ngay hôm nay đối với van 1 chiều 48.
