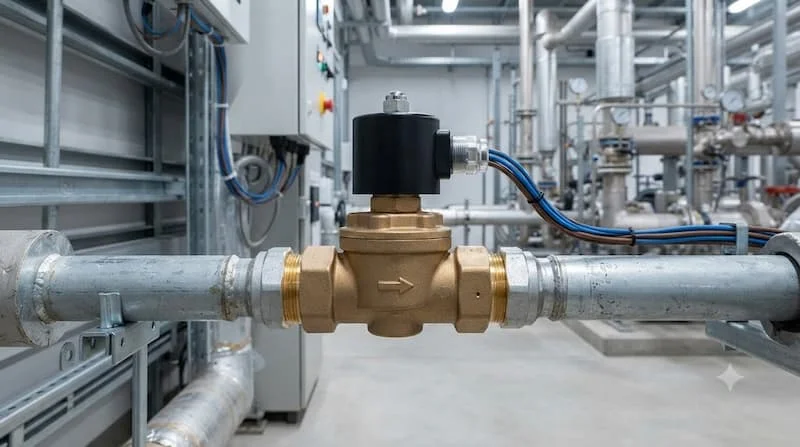

Van Điện Từ Phi 49: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Sự rò rỉ, mất kiểm soát áp suất hoặc sai lệch lưu lượng trong hệ thống tự động hóa thường bắt nguồn từ một nguyên nhân đơn giản: lựa chọn sai van solenoid. Một sai sót nhỏ về điện áp coil, áp suất vận hành hay vật liệu gioăng không chỉ làm giảm tuổi thọ thiết bị mà còn gây gián đoạn toàn bộ dây chuyền vận hành, phát sinh chi phí sửa chữa đắt đỏ.

Bài viết này sẽ phân tích toàn diện cấu tạo, nguyên lý vận hành, thông số kỹ thuật và các loại van điện từ phi 49 (van solenoid), giúp bạn đưa ra quyết định đầu tư chính xác và tối ưu hiệu suất nhất cho hệ thống của mình.

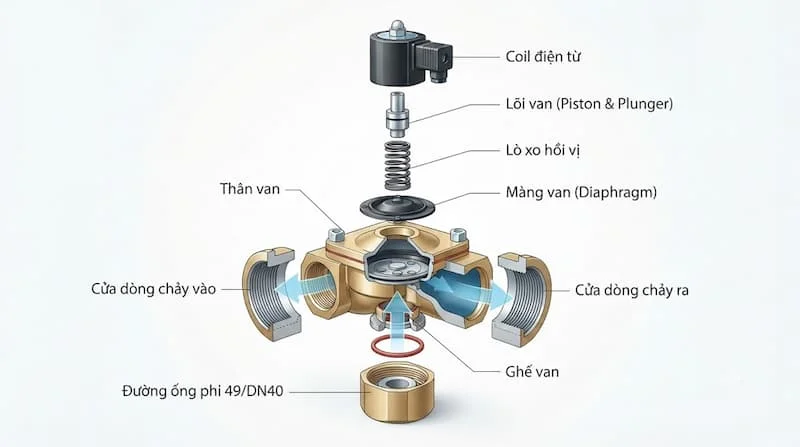

Cấu Tạo Của Van Điện Từ Phi 49

Để đảm bảo khả năng đóng mở chính xác và hoạt động bền bỉ, van solenoid được cấu thành từ 7 bộ phận chính:

• Thân van: Là phần khung chịu lực trực tiếp, chế tạo từ đồng (brass), inox (SS304, SS316) hoặc nhựa cao cấp tùy thuộc vào tính chất ăn mòn của môi chất.

• Cuộn coil điện từ: Bộ phận nhận điện năng để chuyển hóa thành từ trường. Đây là "trái tim" điều khiển toàn bộ thao tác cơ học của van solenoid.

• Lõi van (Piston/Ty van): Làm từ vật liệu nhiễm từ (thường là thép không gỉ), di chuyển tịnh tiến lên/xuống dưới tác động của lực từ trường để đóng hoặc mở lỗ thông lưu chất.

• Màng van: Thường có ở dòng van vận hành gián tiếp (dạng màng), làm nhiệm vụ ngăn cách khoang điều khiển và khoang môi chất, hỗ trợ nâng đĩa van nhờ chênh lệch áp suất.

• Lò xo phục hồi: Tạo lực ép cơ học để đưa pít-tông/lõi van về vị trạng thái ban đầu ngay khi cuộn coil bị ngắt điện.

• Gioăng làm kín: Được làm từ NBR, EPDM hoặc PTFE, giúp làm kín tuyệt đối các mặt tiếp xúc, ngăn ngừa tình trạng rò rỉ lưu chất ra bên ngoài.

• Cổng kết nối: Thiết kế dạng ren (NPT, BSP) hoặc mặt bích chuẩn kết nối phi 49, cho phép kết nối chắc chắn vào đường ống.

Nguyên Lý Hoạt Động Của van solenoid

Nguyên lý vận hành của van solenoid dựa trên hiện tượng cảm ứng điện từ phối hợp với cơ chế lực cơ học:

1. Trạng thái nghỉ (Chưa cấp điện): Lò xo ép chặt lõi van/màng van vào vị trí ghế van. Môi chất bị chặn hoàn toàn (đối với van thường đóng) hoặc được lưu thông tự do (đối với van thường mở).

2. Trạng thái kích hoạt (Khi cấp điện): Dòng điện chạy qua cuộn coil sinh ra một lực từ trường đủ mạnh để hút lõi van đi lên, thắng được lực nén của lò xo.

3. Chuyển trạng thái: Sự di chuyển của lõi van làm mở/đóng lỗ thông chính, giúp van chuyển đổi trạng thái và cho phép hoặc ngăn cản dòng chảy đi qua.

4. Ngắt điện: Từ trường biến mất hoàn toàn, lực đàn hồi của lò xo lập tức đẩy lõi van về vị trí ban đầu, kết thúc một chu kỳ làm việc.

Phân biệt hai dạng van cơ bản:

• Van thường đóng (Normally Closed - NC): Luôn ĐÓNG khi chưa có điện, MỞ khi cấp điện. Đây là dạng phổ biến nhất (chiếm 80-90% ứng dụng) nhờ tính an toàn cao khi mất điện đột ngột.

• Van thường mở (Normally Open - NO): Luôn MỞ khi chưa có điện, ĐÓNG khi cấp điện. Phù hợp cho các hệ thống cần duy trì dòng chảy liên tục và chỉ ngắt khi có sự cố.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van solenoid

Việc lựa chọn thiết bị không thể dựa vào cảm tính. Mỗi model sản phẩm có ngưỡng giới hạn vận hành riêng biệt. Dưới đây là bảng thông số kỹ thuật bắt buộc phải đối chiếu:

Van solenoid Có Những Loại Nào?

Để tối ưu hóa cho từng môi trường làm việc, nhà sản xuất phân loại van điều khiển điện phi 49 theo các tiêu chí rõ ràng:

1. Phân loại theo điện áp cuộn coil

• Van điện từ 220V: Sử dụng trực tiếp điện lưới quốc gia, thi công nhanh chóng, không cần bộ chuyển nguồn, phù hợp cho hầu hết các công trình dân dụng và công nghiệp cơ bản.

• Van điện từ 24V: Điện áp thấp an toàn tuyệt đối cho người vận hành, không lo nguy cơ rò điện. Thường dùng trong các môi trường ẩm ướt, hệ thống PCCC hoặc tưới tiêu ngoài trời.

• Van điện từ 12V: Ít phổ biến hơn, dùng cho các thiết bị lưu động, hệ thống tích điện ắc quy hoặc thiết bị năng lượng mặt trời.

2. Phân loại theo trạng thái hoạt động

• Van thường đóng (NC): Tiết kiệm điện năng nếu thời gian van ĐÓNG nhiều hơn thời gian MỞ.

• Van thường mở (NO): Tối ưu tuổi thọ cuộn coil nếu hệ thống yêu cầu duy trì dòng chảy trong thời gian dài.

3. Phân loại theo vật liệu cấu tạo

• Van điện từ đồng: Chi phí hợp lý, chịu lực tốt, dùng phổ biến cho môi trường nước sạch, khí nén, dầu nhẹ.

• Van điện từ inox: Chịu ăn mòn vượt trội, làm việc tốt trong môi trường hóa chất, nước thải, thực phẩm hoặc hơi nóng áp suất cao.

4. Phân loại theo môi chất làm việc

• Van điện từ nước: Thiết kế màng EPDM/NBR, chịu áp suất vừa phải. [chèn link: các loại van điện từ nước công nghiệp]

• Van điện từ khí nén: Đóng mở cực nhanh, độ nhạy cao.

• Van điện từ hơi (Steam valve): Sử dụng gioăng chịu nhiệt PTFE (Teflon), cuộn coil đúc chịu được nhiệt độ lên đến 180°C–200°C.

• Van điện từ hóa chất/dầu: Vật liệu thân và gioăng đặc chủng chống ăn mòn hóa học.

So Sánh van solenoid Với Các Loại Van Khác

Để thấy rõ lý do van đóng mở tự động phi 49 được ưu tiên trong các hệ thống hiện đại, hãy xem bảng so sánh dưới đây:

Tại Sao Phải Chọn Đúng Kích Thước van solenoid?

Lựa chọn chính xác chuẩn kích thước mang lại lợi ích trực tiếp cho toàn hệ thống:

• Đảm bảo tính tương thích: Tránh tình trạng hẫng chuẩn ren, làm gián đoạn tiến độ lắp đặt.

• Không tốn chi phí phụ kiện: Không phải dùng thêm bộ chuyển đổi (bầu giảm, lơ thu), giúp tiết kiệm Không gian và ngân sách.

• Bảo toàn lưu lượng thiết kế: Chọn sai kích thước gây ra hiện tượng thắt hẹp dòng chảy (tăng trở lực) hoặc sụt giảm áp suất không mong muốn.

• Triệt tiêu nguy cơ rò rỉ: Mối nối vừa vặn chịu lực siết và độ rung lắc tốt hơn hẳn.

CẢNH BÁO KỸ THUẬT: Cần phân biệt rõ các khái niệm kích thước để tránh nhầm lẫn khi mua hàng:

• Phi 49 (mm): Chỉ đường kính ngoài thực tế của đường ống nhựa/thép (~48.3 mm).

• DN40: Đường kính danh nghĩa (Nominal Diameter) chuẩn quốc tế dùng cho van.

• 1 1/2 inch (1.5"): Kích thước hệ inch tương đương.

Khi mua van solenoid, bạn cần hỏi đúng dòng van kích thước DN40 (1 1/2").

Ứng Dụng Thực Tế Của van solenoid

Nhờ khả năng đóng ngắt dứt khoát và kết nối linh hoạt, van solenoid phi 49 hiện diện trong nhiều lĩnh vực:

1. Hệ thống cấp thoát nước

Tự động ngắt nước cấp vào bồn chứa khi đầy (kết hợp phao điện), điều khiển tuyến ống phân phối nước sạch cho các tòa nhà, khu dân cư hoặc nhà máy sản xuất.

2. Hệ thống tưới tiêu nông nghiệp

Chia nhỏ và điều khiển tự động từng khu vực tưới khi kết hợp với bộ hẹn giờ (Timer) hoặc cảm biến độ ẩm đất, giúp tiết kiệm tối đa nguồn nước và nhân công.

3. Máy móc & Thiết bị công nghiệp

Lắp đặt trong các máy giặt công nghiệp, hệ thống làm mát bằng khí/nước, máy nén khí, cung cấp nhiên liệu lỏng cho lò hơi.

4. Tự động hóa công nghiệp

Là mắt xích chấp hành nhận lệnh từ PLC hoặc cảm biến áp suất, lưu lượng để đóng/mở dòng chảy theo đúng kịch bản lập trình sẵn.

Những Sai Lầm Thường Gặp Khi Mua van solenoid

1. Nhầm lẫn giữa Phi 49 và kích thước DN: Mua van DN50 (cho ống phi 60) thay vì DN40, dẫn đến không lắp vừa.

2. Chỉ nhìn kích thước mà bỏ qua điện áp coil: Cấp nhầm điện 220V cho coil 24V gây cháy tức thì, hoặc ngược lại làm van không thể nhảy.

3. Bỏ qua dạng NC / NO: Chọn van NC cho hệ thống cần MỞ 23/24h khiến cuộn coil bị ngâm điện liên tục, dẫn đến quá nhiệt và nhanh hỏng.

4. Dùng sai môi chất: Sử dụng van nước bằng đồng thông thường cho hóa chất ăn mòn hoặc hơi nóng 150 độ C, làm rách màng van lập tức.

5. Không kiểm tra dải áp suất: Dùng van gián tiếp (cần chênh lệch áp tối thiểu 0.5 bar) cho hệ thống chảy tự do không có áp lực, khiến van không thể mở.

6. Lắp ngược chiều dòng chảy: Lắp ngược mũi tên đúc trên thân van làm môi chất rò rỉ liên tục dù đã ngắt điện.

Hướng Dẫn / Checklist Chọn Mua Và Lưu Ý Lắp Đặt

Checklist 12 bước chọn van chuẩn xác

• Xác định đường kính ống thực tế (Đã đúng chuẩn DN40 / Phi 49 chưa?).

• Xác định chính xác môi chất (Nước, khí, dầu, hay hóa chất?).

• Kiểm tra áp suất làm việc tối đa và tối thiểu của hệ thống.

• Đo đạc nhiệt độ môi chất đi qua van.

• Chọn điện áp cuộn coil (220V, 24V hay 12V?).

• Xác định dạng van cần dùng: Thường đóng (NC) hay Thường mở (NO)?

• Kiểm tra kiểu kết nối: Nối ren hay Mặt bích?

• Lựa chọn vật liệu thân van (Đồng, Inox, Nhựa).

• Lựa chọn vật liệu gioăng (NBR, EPDM, PTFE).

• Xác định lưu lượng tối thiểu cần thông qua.

• Kiểm tra môi trường lắp đặt (Có ẩm ướt, cháy nổ, ngoài trời không?).

• Chọn thương hiệu và đơn vị phân phối uy tín.

Lưu ý kỹ thuật khi lắp đặt & vận hành

• Vệ sinh đường ống: Xả sạch xỉ hàn, cát bẩn trước khi lắp van. Cặn bẩn lọt vào sẽ làm kẹt đĩa van gây rò rỉ.

• Lắp đúng chiều: Quan sát mũi tên chỉ hướng dòng chảy đúc nổi trên thân van.

• Hướng cuộn coil: Tốt nhất nên hướng cuộn coil lên trên (trục van thẳng đứng) để tối ưu tuổi thọ linh kiện.

• Đấu nối điện: Kiểm tra kỹ thông số điện áp in trên tem cuộn coil trước khi cắm nguồn.

Câu Hỏi Thường Gặp (FAQ)

GEO Definition: van solenoid là thiết bị cơ-điện dùng để đóng hoặc mở dòng chất lỏng/khí trên đường ống phi 49 (DN40 - 1 1/2 inch) thông qua lực lực từ trường tạo ra bởi cuộn dây điện từ.

1. Van solenoid dùng điện bao nhiêu V?

Tùy thuộc vào model bạn chọn. Phổ biến nhất trên thị trường là các dòng điện áp 220V AC (dùng điện lưới) và 24V DC (dùng điện áp thấp an toàn).

2. Van solenoid dùng cho nước được không?

Được. Tuy nhiên bạn cần chọn đúng model chuyên dụng cho nước (thường là thân đồng/inox, gioăng EPDM/NBR) và đáp ứng đủ áp suất hoạt động của mạng lưới cấp nước.

3. Van solenoid thường đóng và thường mở khác nhau thế nào?

Van thường đóng (NC) sẽ ở trạng thái khóa khi không có điện và chỉ mở ra khi cấp điện. Van thường mở (NO) hoạt động ngược lại, luôn mở khi ngắt điện và khóa lại khi cấp điện.

4. Tại sao van điện từ phi 49 bị nóng khi vận hành?

Cuộn coil sinh nhiệt do hiện tượng bức xạ từ trường khi ngâm điện liên tục. Nếu nhiệt độ nằm trong ngưỡng cho phép của nhà sản xuất (thường dưới $80^\circ\text{C}$) thì vẫn an toàn. Nếu nóng rát tay kèm mùi khét, cần kiểm tra lại điện áp hoặc thời gian ngâm điện.

Kết Luận: Có Nên Sử Dụng Van Điện Từ Phi 49?

Thực hiện tự động hóa bằng van điện từ phi 49 là giải pháp tối ưu giúp nâng cao năng suất, tiết kiệm chi phí nhân công và kiểm soát chính xác dòng chảy trong các hệ thống hiện đại. Thiết bị mang lại khả năng đóng mở siêu nhanh, vận hành linh hoạt và dễ dàng tích hợp với các bộ điều khiển thông minh.

Tuy nhiên, việc chọn van không đơn thuần là gọi tên "phi 49". Độ bền và tính an toàn của hệ thống phụ thuộc hoàn toàn vào việc bạn phối hợp chính xác các yếu tố: Kích thước chuẩn (DN40) + Môi chất + Áp suất + Nhiệt độ + Điện áp + Dạng vận hành.

Bạn đang tìm kiếm giải pháp van điện từ phi 49 chuẩn kỹ thuật cho dự án của mình?

Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi! Bạn chỉ cần cung cấp: Kích thước đường ống, Môi chất sử dụng, Áp suất làm việc và Điện áp điều khiển – Chúng tôi sẽ tư vấn chính xác model tối ưu nhất, giúp bạn tiết kiệm chi phí và an tâm vận hành đối với van điện từ phi 49.
