Van An Toàn Lò Xo: Giải Pháp Bảo Vệ Áp Suất Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các hệ thống nhiệt, thiết bị áp lực và đường ống công nghiệp, áp suất luôn là một "lưỡi dao hai lưỡi". Nếu được kiểm soát tốt, áp suất là động lực vận hành mạnh mẽ; ngược lại, khi vượt quá tầm kiểm soát, nó sẽ trở thành mối hiểm họa khôn lường gây nổ vỡ thiết bị và đe dọa trực tiếp đến tính mạng con người. Để đảm bảo hệ thống luôn vận hành trong ranh giới an toàn, việc trang bị một thiết bị xả áp khẩn cấp là điều bắt buộc. Trong số đó, van an toàn lò xo nổi lên như một lá chắn bảo vệ tự động, tin cậy và phổ biến nhất. Thiết bị này phản ứng cực kỳ nhạy bén trước mọi biến động áp suất, tự động giải phóng lượng chất lưu dư thừa để bảo vệ vẹn toàn cho toàn bộ hạ tầng kỹ thuật của nhà máy.

Van an toàn lò xo là gì?

Dưới góc nhìn của các kỹ sư cơ khí và chuyên gia áp lực, van an toàn lò xo là một loại van bảo vệ áp suất (hay pressure relief valve) hoạt động hoàn toàn tự động dựa trên lực đàn hồi của lò xo để giữ cho đĩa van luôn ở trạng thái đóng kín. Thiết bị này được lắp đặt trực tiếp trên các bồn chứa, lò hơi hoặc đường ống dẫn lưu chất nhằm ngăn chặn tình trạng quá áp xảy ra trong quá trình vận hành.

Chức năng cốt lõi của dòng van này là xả bớt lưu chất (hơi nóng, khí nén, hoặc chất lỏng) ra ngoài môi trường hoặc đường ống hồi khi áp suất hệ thống vượt quá giá trị cài đặt trước (Set Pressure). Ý nghĩa của áp suất cài đặt chính là giới hạn an toàn cao nhất mà hệ thống được phép đạt tới. Khi áp suất nội tại chạm ngưỡng này, lực đẩy của lưu chất sẽ thắng lực ép của lò xo, nâng đĩa van lên để giải phóng áp lực. Sự có mặt của cụm van này đóng vai trò quyết định trong việc bảo vệ các thiết bị đắt tiền khỏi nguy cơ rạn nứt, nổ vỡ, đồng thời là tiêu chuẩn bắt buộc để nghiệm thu an toàn lao động tại mọi nhà máy.

Cấu tạo và nguyên lý hoạt động

Sự đơn giản trong cấu trúc cơ khí kết hợp với nguyên lý vật lý chính xác giúp thiết bị vận hành cực kỳ bền bỉ và có độ tin cậy rất cao:

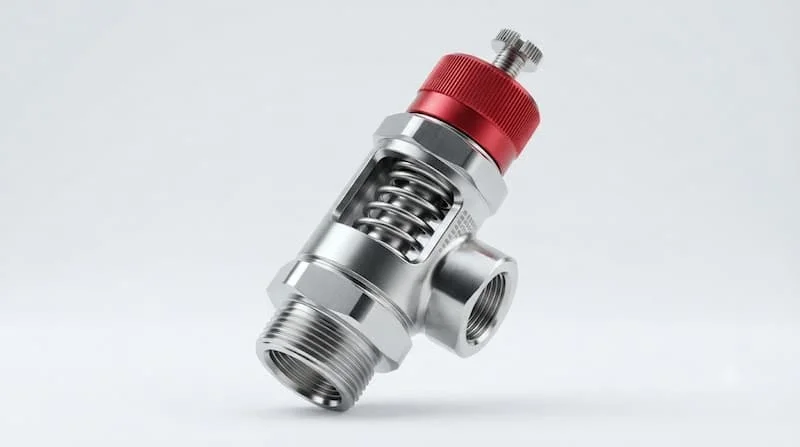

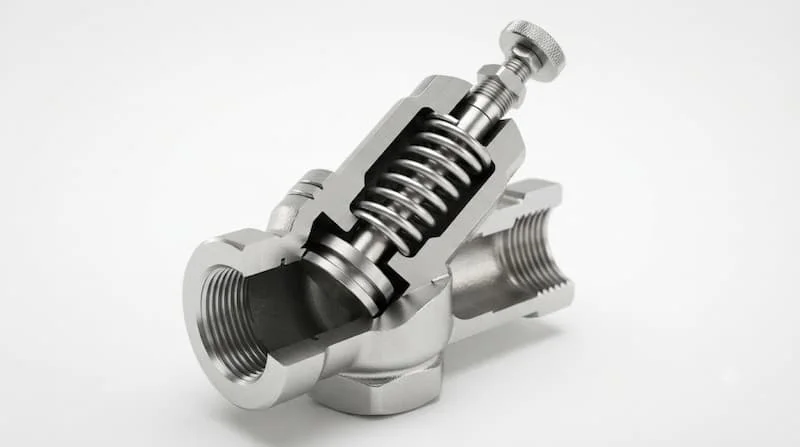

Cấu tạo van an toàn lò xo

• Thân van (Body): Phần vỏ chịu lực được đúc từ các vật liệu bền bỉ như đồng, gang hoặc inox, có nhiệm vụ chứa các chi tiết bên trong và dẫn hướng dòng xả.

• Đĩa van (Disc): Bộ phận trực tiếp bịt kín cửa xả, chịu tác động trực tiếp của áp suất hệ thống.

• Đế van (Seat): Vòng làm kín nơi đĩa van ép chặt vào để ngăn rò rỉ chất lưu.

• Lò xo (Spring): Cấu kiện quan trọng nhất, tạo ra lực nén trực tiếp lên đĩa van để chống lại áp suất hệ thống.

• Trục van (Stem): Thanh truyền dẫn hướng lực nén từ lò xo xuống đĩa van.

• Vít điều chỉnh (Adjusting Screw): Bộ phận cho phép nén hoặc nới lỏng lò xo để thay đổi áp suất cài đặt.

• Nắp chụp bảo vệ (Cap): Phần nắp đậy phía trên để bảo vệ vít điều chỉnh và ngăn chặn sự can thiệp trái phép.

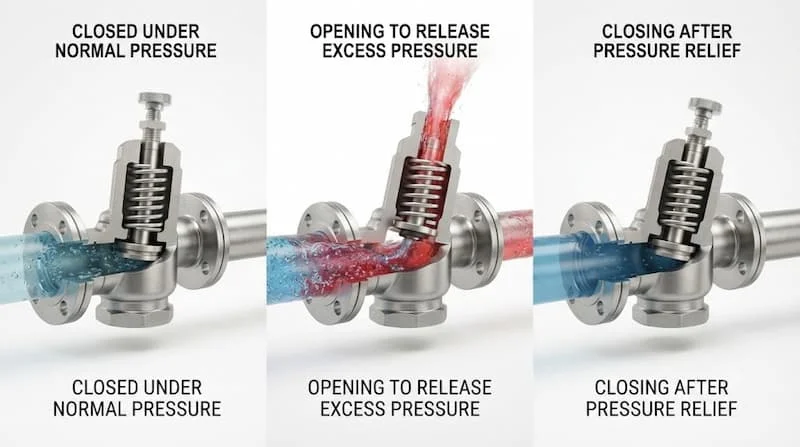

Nguyên lý hoạt động

Ở trạng thái làm việc bình thường, khi áp suất hệ thống thấp hơn áp suất cài đặt, lực nén đàn hồi của lò xo sẽ truyền qua trục van, ép chặt đĩa van xuống đế van để giữ kín hệ thống. Khi áp suất bên trong bắt đầu tăng cao và vượt quá ngưỡng cài đặt, lực đẩy của lưu chất tác dụng lên tiết diện đĩa van sẽ lớn hơn lực nén của lò xo. Lúc này, lò xo bị nén ngược lại, nhấc đĩa van rời khỏi đế van, mở ra một khoảng hở để xả bớt chất lưu ra ngoài. Ngay sau khi áp suất giảm xuống dưới mức an toàn, lực đàn hồi của lò xo sẽ ngay lập tức đẩy đĩa van đi xuống, ép chặt vào đế van để đóng kín dòng chảy trở lại.

Sở dĩ lò xo quyết định áp suất mở van là vì hằng số đàn hồi và độ nén của lò xo tỷ lệ thuận với lực giữ đĩa van. Van hoạt động hoàn toàn tự động mà không cần bất kỳ nguồn năng lượng nào từ bên ngoài (như điện hay khí điều khiển) là nhờ vào sự cân bằng lực trực tiếp giữa áp suất chất lưu và lực đàn hồi cơ học. Điều này đảm bảo van luôn kích hoạt ngay cả khi nhà máy gặp sự cố mất điện toàn phần.

Các loại pressure relief valve phổ biến

Để tương thích tối đa với các đặc tính môi chất và tiêu chuẩn kỹ thuật khác nhau, thiết bị được chế tạo thành nhiều chủng loại đa dạng:

• pressure relief valve ren: Phù hợp cho các đường ống kích thước nhỏ (thường từ DN15 đến DN50), lắp đặt nhanh chóng, giá thành rẻ, thường dùng cho hệ thống khí nén dân dụng và đường nước nhỏ.

• pressure relief valve mặt bích: Chuyên dụng cho hệ thống đường ống kích cỡ lớn chịu áp suất cao. Kết nối mặt bích đạt tiêu chuẩn JIS, ANSI hoặc DIN giúp van chịu được các rung động thủy lực mạnh mẽ.

• pressure relief valve inox (Stainless steel safety valve): Thân và các chi tiết bằng inox 304/316, có khả năng chống ăn mòn hóa học tuyệt đối, chuyên dùng trong nhà máy hóa chất, thực phẩm, dược phẩm.

• pressure relief valve đồng: Loại van phổ thông, dẫn nhiệt tốt, chống rỉ sét cơ bản, tối ưu chi phí cho các hệ thống nước sạch và hơi nước bão hòa nhiệt độ trung bình.

• Van an toàn hơi (Spring safety valve for steam): Dòng van chuyên dụng cho lò hơi, bẫy hơi, có thiết kế tay giật (tay gạt) phía trên để người vận hành có thể chủ động giật xả thử định kỳ nhằm tránh kẹt đĩa van do nhiệt độ cao.

• Van an toàn khí nén (Auto drain/pressure valve for air): Được thiết kế phản ứng cực nhanh với sự gia tăng áp suất đột ngột của máy nén khí, đảm bảo bình tích áp không bị nổ vỡ.

Thông số kỹ thuật cần quan tâm

Khi thiết kế và lựa chọn lắp đặt pressure relief valve, bạn bắt buộc phải phân tích kỹ lưỡng các thông số định mức sau để tránh nguy cơ chọn sai thiết bị:

• Kích thước DN: Đường kính danh nghĩa của cổng vào và cổng ra (ví dụ: DN25/DN40), quyết định lưu lượng xả tối đa của van khi mở hoàn toàn.

• Áp suất cài đặt (Set Pressure): Ngưỡng áp suất mà tại đó van bắt đầu mở để xả áp, thường được cài đặt bằng khoảng 110% áp suất làm việc tối đa của hệ thống.

• Áp suất làm việc (Working Pressure): Giới hạn áp suất vận hành liên tục mà thân van có thể chịu đựng một cách an toàn.

• Nhiệt độ làm việc: Giới hạn nhiệt độ mà lò xo và gioăng đệm làm kín không bị biến dạng cơ lý (đặc biệt quan trọng đối với hệ hơi nóng).

• Vật liệu thân van và lò xo: Ảnh hưởng trực tiếp đến tuổi thọ của thiết bị trước các tác nhân ăn mòn và mỏi cơ học.

• Kiểu kết nối: Kết nối ren (NPT, BSPT) hoặc kết nối mặt bích để đảm bảo đồng bộ cơ khí với đường ống chờ.

So sánh pressure relief valve và van an toàn đối trọng

Mặc dù cùng chung mục đích bảo vệ áp suất, hai dòng van này có những đặc tính kỹ thuật rất khác biệt:

Kết luận: Nhờ tính nhỏ gọn, độ chính xác tuyệt đối và khả năng lắp đặt linh hoạt ở nhiều tư thế, van dạng lò xo đã hoàn toàn thay thế dòng van đối trọng trong hầu hết các thiết kế công nghiệp hiện đại.

Vì sao nên sử dụng pressure relief valve?

Việc trang bị cụm van bảo vệ áp suất đạt tiêu chuẩn mang lại những lợi ích không thể đong đếm bằng tiền cho doanh nghiệp:

Thiết bị hoạt động như một chốt chặn an toàn cuối cùng, ngăn chặn triệt để tình trạng quá áp gây nổ vỡ đường ống, lò hơi hay bình tích khí. Bằng việc giải phóng áp lực kịp thời, van giúp tăng tuổi thọ đáng kể cho các thiết bị đo lường và máy móc đắt tiền phía sau. Quan trọng hơn cả, việc lắp đặt van an toàn lò xo là yếu tố kiên quyết để đáp ứng các quy chuẩn nghiêm ngặt về an toàn lao động quốc gia, hạn chế tối đa nguy cơ tai nạn lao động nguy hiểm và mang lại sự an tâm tuyệt đối cho đội ngũ vận hành trực tiếp tại nhà máy.

Ứng dụng thực tế của van an toàn lò xo

Với dải áp suất rộng cùng khả năng phản ứng cơ học chính xác, thiết bị được ứng dụng rộng rãi tại nhiều vị trí trọng yếu:

• Lắp đặt tại đỉnh các lò hơi công nghiệp, hệ thống phân phối hơi nóng của nhà máy dệt nhuộm, thực phẩm.

• Điểm xả áp của các bình tích khí, máy nén khí trong các trạm nén khí trung tâm.

• Trên các đường ống dẫn chất lỏng, hệ thống sưởi, bình nước nóng trung tâm của tòa nhà cao tầng.

• Các bồn chứa hóa chất, dung môi có nguy cơ tự tăng áp do nhiệt độ môi trường thay đổi.

Khi nào cần lắp van an toàn lò xo?

Theo quy chuẩn kỹ thuật quốc gia về an toàn thiết bị áp lực, bạn bắt buộc phải lắp đặt thiết bị xả áp tự động này trong các trường hợp sau:

• Trên tất cả các thiết bị chịu áp lực có áp suất làm việc định mức từ 0.7 bar trở lên.

• Các đường ống dẫn khí nén, hơi nước nóng hoặc chất lỏng tuần hoàn có nguy cơ bị tăng áp đột ngột do lỗi kẹt van chặn hoặc bơm tăng áp chạy quá tải.

• Tại các điểm phân nhánh đường ống nơi áp suất đầu vào lớn hơn áp suất định mức của thiết bị tiêu thụ phía sau.

Những sai lầm thường gặp khi sử dụng van an toàn

Việc thiếu kiến thức chuyên môn trong khâu lắp đặt và vận hành có thể vô hiệu hóa hoàn toàn chức năng bảo vệ của thiết bị:

• Chọn sai áp suất cài đặt: Cài đặt áp suất mở van bằng hoặc thấp hơn áp suất làm việc bình thường của hệ thống, khiến van bị xả liên tục gây thất thoát năng lượng; hoặc cài đặt áp suất quá cao vượt quá mức chịu đựng của đường ống.

• Không kiểm định van định kỳ: Lò xo bị mỏi hoặc cặn bám rỉ sét làm kẹt cứng đĩa van sau nhiều năm không hoạt động, khiến van không thể tự mở khi xảy ra sự cố quá áp thực tế.

• Lắp sai vị trí hoặc chặn cửa xả: Lắp đặt van ở phía sau các van chặn khác (nếu vô tình khóa van chặn này thì van an toàn sẽ mất tác dụng), hoặc thu hẹp đường ống thoát ở cửa xả làm giảm lưu lượng xả của van.

Cách khắc phục: Luôn đưa van đi kiểm định và kẹp chì niêm phong áp suất định kỳ tối thiểu 1 năm/lần tại các trung tâm đo lường được cấp phép.

Checklist lựa chọn van an toàn lò xo chuẩn xác

Để lựa chọn được thiết bị phù hợp nhất cho hệ thống, hãy thực hiện rà soát theo bộ checklist kỹ thuật sau:

• Xác định áp suất cài đặt: Chọn áp suất mở van phù hợp với áp suất thiết kế an toàn của bồn chứa hoặc đường ống.

• Xác định kích thước DN: Tính toán lưu lượng xả cần thiết để chọn đường kính cổng van tương thích.

• Chọn vật liệu chế tạo: Ưu tiên van đồng cho nước sưởi, van gang/thép cho hơi nóng thông thường và van inox cho môi trường hóa chất.

• Kiểm tra giới hạn nhiệt độ: Đảm bảo vật liệu lò xo chịu được nhiệt độ vận hành cao nhất của lưu chất mà không bị suy giảm lực đàn hồi.

• Lựa chọn kiểu van có tay gạt hay không: Hệ hơi và khí nén bắt buộc phải dùng loại có tay gạt để kiểm tra xả thủ công định kỳ.

• Yêu cầu đầy đủ chứng nhận: Đảm bảo thiết bị có nguồn gốc xuất xứ rõ ràng và có chứng chỉ CO-CQ kiểm định chất lượng đi kèm.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình gá lắp và bảo dưỡng thiết bị cần tuân thủ nghiêm ngặt các bước kỹ thuật sau:

Bước 1: Xác định vị trí lắp đặt

Van phải được lắp đặt theo phương thẳng đứng, trực tiếp trên nắp bình áp lực hoặc đoạn ống thẳng có áp suất ổn định nhất, tuyệt đối không lắp van phía sau bất kỳ một van khóa nào khác.

Bước 2: Làm sạch đầu kết nối

Vệ sinh sạch mạt sắt, vảy hàn bên trong đường ống chờ để tránh dị vật lọt vào bệ đỡ làm hở đĩa van gây rò rỉ sau khi lắp đặt.

Bước 3: Lắp ráp và siết chặt vừa đủ lực

Quấn băng tan hoặc đặt gioăng đệm làm kín phù hợp, tiến hành kết nối van vào đường ống. Đối với kết nối mặt bích, hãy siết các bulông theo hình sao để lực ép phân bố đều quanh mặt bích.

Bước 4: Kiểm tra và chạy thử hệ thống

Mở hệ thống hoạt động, tăng dần áp suất lên mức cài đặt để kiểm tra xem van có tự động xả áp chính xác hay không, đồng thời quan sát xem có hiện tượng rò rỉ ở các mối nối hay bệ van hay không.

Những lưu ý quan trọng khi sử dụng

Trong suốt quá trình vận hành nhà máy, người kỹ thuật viên tuyệt đối không được tự ý thay đổi độ nén của lò xo (vặn vít điều chỉnh áp suất) khi chưa được sự cho phép của bộ phận an toàn công nghệ. Không được bít, khóa hoặc thu hẹp cửa xả của van dưới bất kỳ hình thức nào. Hãy thực hiện thói quen giật nhẹ tay gạt của van định kỳ mỗi tháng một lần để thổi sạch bụi bẩn bám dính ở bệ van, giữ cho lò xo luôn hoạt động trơn tru và nhạy bén. Khi phát hiện lò xo có dấu hiệu mỏi (áp suất mở van bị sụt giảm sâu so với định mức cài đặt ban đầu), cần tiến hành tháo van gửi đi hiệu chuẩn hoặc thay mới ngay lập tức.

Câu hỏi thường gặp

Van an toàn lò xo loại có tay gạt và loại không có tay gạt khác nhau như thế nào?

Loại có tay gạt (thường dùng cho hơi nóng, khí nén) cho phép người vận hành chủ động kéo tay gạt để xả áp thủ công nhằm kiểm tra xem đĩa van có bị kẹt hay không. Loại không có tay gạt (thường dùng cho chất lỏng độc hại hoặc gas) được b bịt kín hoàn toàn phía trên đầu để ngăn ngừa tuyệt đối sự rò rỉ của lưu chất độc hại ra môi trường xung quanh.

Làm thế nào để biết áp suất cài đặt của van an toàn lò xo có chính xác hay không?

Độ chính xác của áp suất cài đặt chỉ có thể được xác định thông qua việc kiểm định trên các bệ thử chuyên dụng bằng máy nén khí hoặc bơm thủy lực của trung tâm đo lường chất lượng được cấp phép. Sau khi hiệu chuẩn đạt yêu cầu, van sẽ được kẹp chì niêm phong để tránh người dùng tự ý điều chỉnh sai lệch.

Tại sao van an toàn mới lắp đặt đã gặp hiện tượng rò rỉ nhẹ ở miệng xả dù áp suất hệ thống vẫn ở mức rất thấp?

Nguyên nhân phổ biến nhất là do có mạt rỉ sét, cát bẩn hoặc băng tan từ đường ống lọt vào và kẹt ngay giữa đĩa van và bệ đỡ khi van xả thử lần đầu. Bạn có thể giật nhẹ tay gạt vài lần để áp lực chất lưu thổi bay cặn bẩn này đi. Nếu vẫn rò rỉ, có thể đĩa van đã bị trầy xước hoặc lắp lệch tâm, cần tháo ra để rà phẳng lại bề mặt kim loại.

Thời hạn kiểm định định kỳ bắt buộc đối với van an toàn lò xo dùng cho lò hơi là bao lâu?

Theo quy định an toàn thiết bị áp lực hiện hành, van an toàn lắp trên các thiết bị lò hơi, bình chịu áp lực phải được tháo ra mang đi kiểm định và cấp lại chứng nhận hiệu chuẩn định kỳ tối thiểu 1 năm một lần để đảm bảo thiết bị luôn hoạt động chính xác khi có sự cố xảy ra.

Tổng kết

Thiết bị van an toàn lò xo chính là người gác cổng thầm lặng nhưng vô cùng quan trọng, bảo vệ toàn diện hệ thống áp lực của doanh nghiệp trước hiểm họa quá áp nguy hiểm. Việc thấu hiểu tường tận cấu tạo cơ khí, nguyên lý vận hành tự động và các bước lắp đặt bảo dưỡng chuẩn kỹ thuật sẽ giúp các nhà quản lý vận hành tối đa hóa hiệu quả thiết bị, loại bỏ rủi ro hư hỏng máy móc và đảm bảo môi trường lao động an toàn tuyệt đối. Hãy biến việc kiểm tra và kiểm định van định kỳ thành một phần văn hóa an toàn không thể thiếu tại doanh nghiệp của bạn đối với van an toàn lò xo.
