Hướng Dẫn Kỹ Thuật Về Stainless Steel Spring Check Valve Và Cách Lựa Chọn Tối Ưu

Trong các hệ thống đường ống hiện đại, việc kiểm soát hướng di chuyển của dòng lưu chất là vô cùng quan trọng nhằm bảo vệ máy bơm và các thiết bị đắt tiền. Sự xuất hiện của stainless steel spring check valve (van một chiều lò xo inox) đã mang lại một giải pháp bảo vệ tự động và cực kỳ bền bỉ. Thiết bị này không chỉ giúp triệt tiêu hoàn toàn hiện tượng búa nước nguy hiểm mà còn hoạt động ổn định trong các môi trường có tính ăn mòn cao nhờ chất liệu thép không gỉ. Việc hiểu rõ cấu tạo, nguyên lý và cách ứng dụng thiết bị sẽ giúp bạn tối ưu hóa hiệu suất và nâng cao tuổi thọ vận hành cho toàn bộ công trình kỹ thuật của mình trong stainless steel spring check valve.

Stainless Steel Spring Check Valve là gì?

Stainless steel spring check valve (van một chiều lò xo inox) là thiết bị chỉ cho phép lưu chất đi theo một chiều. Van sử dụng lực đàn hồi của lò xo để tự động đóng khi dòng chảy dừng hoặc đảo chiều, giúp ngăn hiện tượng chảy ngược và bảo vệ máy bơm, đường ống cũng như các thiết bị trong hệ thống.

Khác với các dòng van chặn thông thường cần lực tác động từ bên ngoài để đóng mở, thiết bị này vận hành một cách hoàn toàn độc lập nhờ vào sự chênh lệch áp suất của dòng chất lưu. Vai trò cốt lõi của van là bảo vệ các cụm bơm ly tâm, đồng hồ đo lưu lượng và các loại van điều khiển đắt tiền khỏi các lực va đập thủy lực khi hệ thống dừng đột ngột. Việc sử dụng vật liệu thép không gỉ cao cấp giúp thiết bị không bị rỉ sét, chịu được nhiệt độ cao và không gây nhiễm bẩn nguồn nước sạch hay các dung dịch công nghiệp nhạy cảm.

Cấu tạo và nguyên lý hoạt động của stainless steel spring check valve

Sự đơn giản trong cấu tạo cơ khí kết hợp với độ chính xác cao của lực đàn hồi lò xo giúp thiết bị này hoạt động cực kỳ tin cậy:

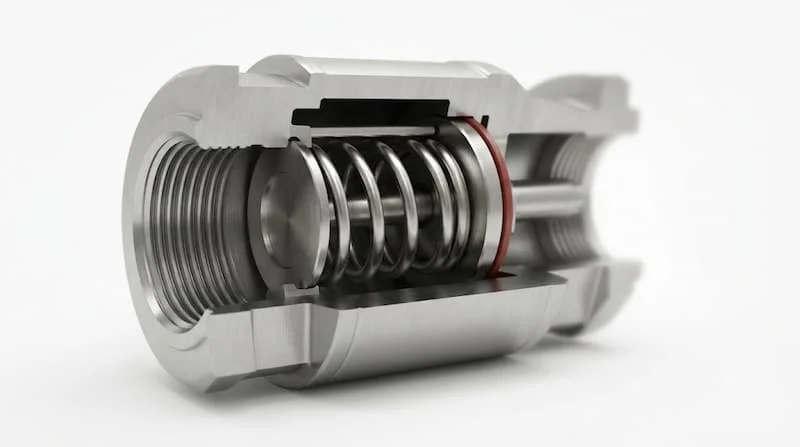

Cấu tạo van

• Thân van inox: Được đúc nguyên khối từ vật liệu thép không gỉ chất lượng cao, có khả năng chịu đựng áp lực tĩnh lớn từ bên ngoài và bên trong hệ thống.

• Đĩa van: Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua, thường có thiết kế dạng đĩa tròn phẳng hoặc hình côn để bít kín bệ đỡ.

• Lò xo: Được chế tạo từ thép không gỉ chịu lực, có nhiệm vụ liên tục tạo ra lực ép để giữ đĩa van ở vị trí đóng.

• Trục dẫn hướng: Giúp định vị đĩa van di chuyển theo một đường thẳng cố định, tránh hiện tượng lệch tâm gây hở van.

• Gioăng làm kín: Thường làm bằng các vật liệu mềm bền bỉ như PTFE hay EPDM giúp tạo độ kín khít tuyệt đối khi đĩa van ép vào bệ đỡ.

• Đầu nối ren hoặc mặt bích: Phần kết nối trực tiếp với đường ống chờ hiện trạng.

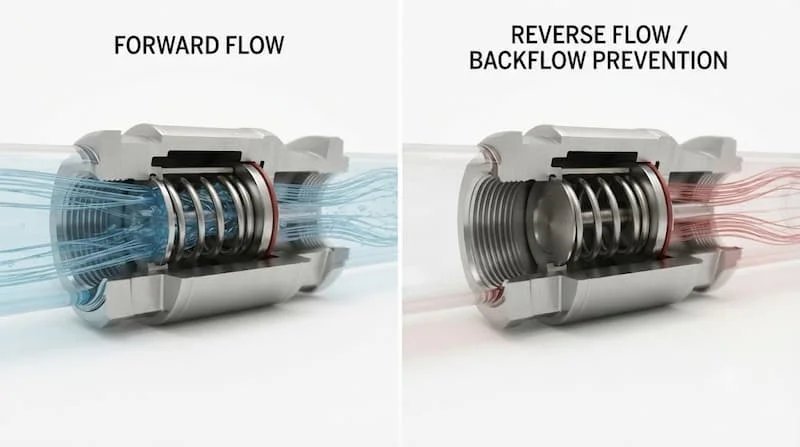

Nguyên lý hoạt động

Khi máy bơm hoạt động và đẩy lưu chất đi qua van, áp lực dòng chảy tác dụng lên bề mặt đĩa van sẽ tăng dần. Khi lực áp suất này vượt qua lực đàn hồi của lò xo, lò xo sẽ bị nén lại, đẩy đĩa van ra xa bệ đỡ và tạo ra khoảng trống cho dòng lưu chất lưu thông bình thường.

Khi bơm dừng hoạt động, áp lực dòng chảy phía trước van sụt giảm nhanh chóng. Lúc này, lực đàn hồi của lò xo sẽ ngay lập tức đẩy trục và đĩa van quay trở lại vị trí đóng, ép chặt đĩa van vào gioăng làm kín. Nếu xuất hiện dòng chảy ngược từ phía sau, áp lực ngược của lưu chất sẽ càng ép chặt đĩa van vào đế van hơn, đảm bảo hệ thống được đóng kín hoàn toàn và tức thì.

Lực đàn hồi của lò xo giúp đẩy nhanh tốc độ phản hồi của van lên gấp nhiều lần so với các loại van một chiều hoạt động bằng trọng lực. Việc đóng van nhanh trước khi dòng chảy ngược kịp tạo ra vận tốc lớn là chìa khóa vàng giúp triệt tiêu hoàn toàn hiện tượng búa nước trong đường ống. Hơn nữa, thép không gỉ có độ bền kéo và chống mỏi cơ học vượt trội, ngăn ngừa hiện tượng rỗ bề mặt hay rỉ sét bám dính tốt hơn nhiều so với chất liệu gang hay đồng thau thông thường.

Các loại Stainless Steel Spring Check Valve phổ biến

Để đáp ứng tối đa tính tương thích kỹ thuật của từng dự án, nhà sản xuất phân chia thiết bị thành các dòng đặc thù:

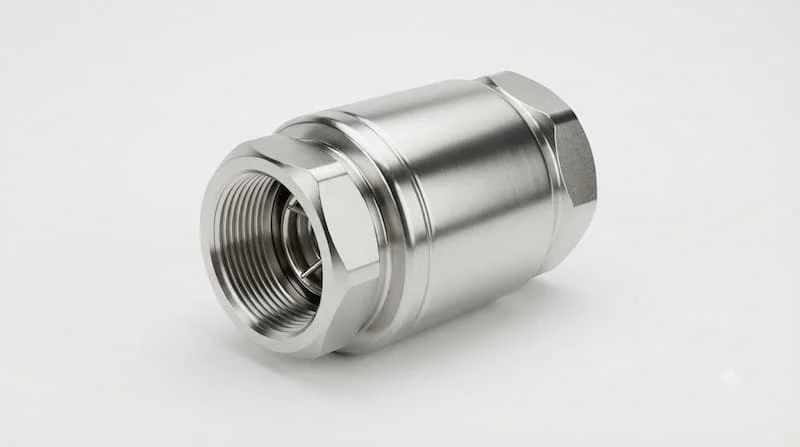

• Van một chiều lò xo inox nối ren: Chuyên dùng cho các đường ống kích thước nhỏ từ DN15 đến DN50. Thiết kế này có ưu điểm là rất nhỏ gọn, dễ dàng tháo lắp bằng tay công thông thường và có chi phí đầu tư ban đầu thấp. Tuy nhiên, khả năng chịu áp suất tại các bước ren sẽ bị giới hạn hơn các dòng nối bích.

• Van một chiều lò xo inox mặt bích: Dành riêng cho các đường ống công nghiệp kích thước lớn từ DN50 trở lên. Thiết bị này chịu được áp lực làm việc cao và chịu được các rung động cơ học lớn từ hệ thống bơm công suất mạnh, dù có nhược điểm là khối lượng nặng và tốn không gian lắp đặt.

• Van một chiều wafer inox: Thiết kế dạng kẹp dẹt siêu mỏng, kẹp trực tiếp giữa hai mặt bích của đường ống. Ưu điểm nổi bật là cực kỳ tiết kiệm diện tích lắp đặt, giảm tải trọng cho hệ thống giá đỡ đường ống và dễ dàng bảo trì, tháo lắp.

• Van một chiều lò xo lắp đứng: Được hiệu chuẩn lực đàn hồi của lò xo một cách đặc biệt để hỗ trợ hoạt động tối ưu trên các trục đường ống đứng chạy dọc, đảm bảo đĩa van không bị kẹt hay đóng chậm dưới tác động của trọng lực dòng chất lưu.

Thông số kỹ thuật cần quan tâm

Khi khảo sát thông số để đưa vào hồ sơ thiết kế công trình, bạn cần phân tích chi tiết các chỉ số sau:

• Kích thước DN: Đường kính danh nghĩa của van (ví dụ DN25, DN50, DN100) phải trùng khớp hoàn toàn với đường kính ngoài của ống chờ.

• Áp suất làm việc (PN): Giới hạn áp suất tối đa mà thân van và cấu kiện bên trong chịu được (thường là PN10, PN16 hoặc PN25).

• Nhiệt độ làm việc: Thể hiện dải nhiệt độ tối đa mà đệm làm kín và lò xo có thể hoạt động ổn định (đệm PTFE có thể chịu tới 180 độ C).

• Vật liệu thân van: Lựa chọn mác inox SS304 cho môi trường nước sạch, hơi nóng thông thường hoặc SS316 cho hóa chất ăn mòn, nước biển.

• Kiểu kết nối: Kết nối ren tiêu chuẩn NPT/BSPT hoặc kết nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN.

• Loại lưu chất phù hợp: Xác định xem hệ thống dẫn nước, khí nén, hơi nóng hay các dung dịch axit để lựa chọn loại đệm làm kín tương thích nhất.

So sánh inox 304 và inox 316

Hai mác vật liệu thép không gỉ phổ biến này mang lại những đặc tính vận hành hoàn toàn khác nhau cho thiết bị:

Kết luận: Bạn nên lựa chọn van làm từ inox 304 cho các hệ thống nước sinh hoạt, khí nén và HVAC thông thường để tối ưu hóa chi phí. Đối với các nhà máy hóa chất, lọc dầu, xử lý nước thải công nghiệp hoặc các thiết bị hàng hải, việc sử dụng van làm từ inox 316 là bắt buộc để ngăn ngừa nguy cơ hư hỏng và rò rỉ chất lưu độc hại.

So sánh Spring Check Valve và Swing Check Valve

Việc hiểu rõ sự khác biệt giữa hai dòng van một chiều phổ biến này giúp kỹ sư đưa ra quyết định lắp đặt chính xác:

Kết luận: Van một chiều lò xo là lựa chọn tối ưu cho các hệ thống có tần suất đóng ngắt bơm liên tục hoặc các trục ống thẳng đứng. Trong khi đó, van một chiều lá lật nên được ưu tiên sử dụng cho các hệ thống dòng chảy tự nhiên, lưu lượng lớn và cần giảm thiểu tổn thất áp suất tối đa.

Vì sao nên chọn Stainless Steel Spring Check Valve?

Dòng van một chiều lò xo bằng thép không gỉ này sở hữu những giá trị sử dụng thực tế vượt trội mà các phương án khác khó lòng thay thế được:

Khả năng chống ăn mòn hóa học xuất sắc của chất liệu thép không gỉ giúp van không bị bám cặn rỉ sét, giữ nguyên vẹn tiết diện dòng chảy sau nhiều năm vận hành. Thiết bị có độ kín khít cơ học rất cao, ngăn ngừa triệt để hiện tượng rò rỉ nước ngược trở lại buồng bơm. Nhờ tốc độ phản hồi đóng mở nhanh chóng, van bảo vệ an toàn cho hệ thống khỏi các sự cố nứt vỡ đường ống do búa nước gây ra. Với tuổi thọ bền bỉ và yêu cầu bảo trì cực kỳ thấp, van là giải pháp hoàn hảo để ứng dụng trong các môi trường đòi hỏi tiêu chuẩn vệ sinh và độ sạch tuyệt đối như ngành thực phẩm, sản xuất sữa, bia rượu và dược phẩm y tế.

Stainless Steel Spring Check Valve được sử dụng ở đâu?

Nhờ những đặc tính cơ lý ưu việt, thiết bị này được tin dùng tại rất nhiều vị trí trọng yếu trong công nghiệp và dân dụng:

• Đầu ra của các trạm bơm nước sạch sinh hoạt, hệ thống bơm tăng áp của tòa nhà cao tầng.

• Trên đường ống hồi lưu của hệ thống xử lý nước thải công nghiệp, hệ thống lọc nước tinh khiết RO.

• Các dây chuyền sản xuất nước giải khát, bia rượu, chế biến sữa và thực phẩm đóng hộp.

• Hệ thống dẫn môi chất hóa học, axit, kiềm trong các nhà máy sản xuất hóa chất và dệt nhuộm.

• Đường ống dẫn hơi nóng, nước ngưng của lò hơi công nghiệp và hệ thống HVAC.

• Các thiết bị khai thác mỏ, dàn khoan dầu khí ngoài khơi và các hệ thống kỹ thuật tàu biển.

Khi nào nên sử dụng?

Bạn nên chủ động đưa thiết bị khóa một chiều dạng lò xo inox này vào hệ thống của mình trong các trường hợp cụ thể sau:

• Hệ thống máy bơm hoạt động với chu kỳ đóng ngắt liên tục, dễ tạo ra xung lực phản hồi ngược.

• Đường ống dẫn chất lưu được thiết kế chạy thẳng đứng hoặc chạy nghiêng trong không gian nhà xưởng.

• Lưu chất vận hành có tính chất ăn mòn kim loại cao hoặc yêu cầu khắt khe về độ tinh khiết tuyệt đối.

• Không gian lắp đặt tại các cụm module kỹ thuật bị giới hạn, không đủ chỗ cho các loại van lá lật cồng kềnh.

Những sai lầm thường gặp khi sử dụng van một chiều lò xo

Việc mắc các sai lầm trong quá trình lắp đặt và vận hành có thể khiến thiết bị giảm tuổi thọ hoặc mất hoàn toàn tính năng bảo vệ:

• Lắp ngược chiều dòng chảy: Lỗi lắp đặt này chặn hoàn toàn đường đi của lưu chất, làm áp suất đầu bơm tăng cao đột ngột dẫn đến cháy động cơ máy bơm.

• Chọn sai kích thước van so với lưu lượng thực tế: Sử dụng van quá lớn khiến áp lực dòng chảy không đủ mạnh để đẩy mở hoàn toàn đĩa van, gây ra hiện tượng rung lắc mạnh và mài mòn không đều bệ đỡ van.

• Chọn sai mác inox hoặc vật liệu đệm làm kín: Sử dụng inox 304 cho môi trường nước biển hoặc gioăng cao su thường cho đường dẫn hơi nóng, dẫn đến việc thiết bị bị ăn mòn và hư hỏng chỉ sau một thời gian ngắn vận hành.

• Không tiến hành bảo trì định kỳ: Bỏ qua công tác kiểm tra khiến cặn bẩn bám cứng vào lò xo và đĩa van, làm kẹt cứng thiết bị ở vị trí mở hoặc đóng.

Checklist lựa chọn Stainless Steel Spring Check Valve chuẩn xác

Để đảm bảo mua sắm được sản phẩm tương thích hoàn hảo với hệ thống của bạn, hãy kiểm tra kỹ các tiêu chí kỹ thuật dưới đây:

• Xác định chính xác kích thước đường ống danh nghĩa DN để mua van có đường kính cổng tương ứng.

• Kiểm tra áp suất làm việc tối đa của hệ thống để chọn định mức PN phù hợp (PN16, PN25 hoặc PN40).

• Xác định dải nhiệt độ vận hành cao nhất để lựa chọn chất liệu đệm làm kín tương thích (EPDM, FKM hoặc PTFE).

• Phân tích thành phần hóa học của lưu chất để lựa chọn mác inox SS304 hoặc SS316 tối ưu nhất.

• Lựa chọn kiểu kết nối phù hợp với tiêu chuẩn đường ống chờ hiện trạng (kết nối ren hoặc kết nối mặt bích).

• Ưu tiên lựa chọn các thương hiệu sản xuất van uy tín, có lịch sử chất lượng lâu năm trên thị trường.

• Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ nguồn gốc xuất xứ CO và chứng chỉ chất lượng sản phẩm CQ khi bàn giao.

Hướng dẫn lắp đặt chuẩn kỹ thuật

Việc lắp đặt van đúng quy trình kỹ thuật giúp thiết bị phát huy tối đa công năng và hoạt động bền bỉ:

Bước 1: Kiểm tra kỹ hướng dòng chảy và làm sạch ống

Quan sát kỹ hướng mũi tên được dập nổi trên thân van để đảm bảo hướng mũi tên trùng khớp với hướng di chuyển mong muốn của chất lưu. Sử dụng vòi xịt hoặc chổi sắt làm sạch hoàn toàn các hạt cát, mạt sắt và xỉ hàn bám bên trong đường ống chờ.

Bước 2: Định vị và gá lắp van vào hệ thống

Đối với kết nối ren, tiến hành quấn băng cao su non quanh đầu ren ngoài của ống dẫn theo chiều kim đồng hồ, sau đó vặn van vào bằng tay trước khi dùng mỏ lết siết chặt vừa đủ lực. Đối với kết nối mặt bích hoặc wafer, đặt van đồng tâm tuyệt đối với hai mặt bích đường ống, đặt gioăng đệm làm kín vào giữa và tiến hành siết đều các bulông đối xứng nhau theo hình sao để phân bổ đều lực ép.

Bước 3: Chạy thử hệ thống và kiểm tra rò rỉ

Mở lại nguồn cấp lưu chất, tăng dần công suất máy bơm để kiểm tra độ kín khít của các khớp nối. Tiến hành tắt bơm đột ngột nhiều lần để kiểm tra xem van có đóng ngắt tức thì và triệt tiêu tiếng ồn búa nước hiệu quả hay không.

Những lưu ý quan trọng khi sử dụng

Trong suốt chu kỳ vận hành của nhà máy, người kỹ thuật viên tuyệt đối không được vận hành van vượt quá mức áp suất và nhiệt độ định mức thiết kế của nhà sản xuất. Thường xuyên tiến hành kiểm tra định kỳ để phát hiện sớm các dấu hiệu rò rỉ ở bệ đỡ hoặc các mối nối ren bích. Nếu phát hiện thấy có hiện tượng rò rỉ nhẹ, hãy nhanh chóng lên kế hoạch dừng hệ thống để thay thế gioăng đệm làm kín mới. Nên duy trì thói quen vệ sinh và loại bỏ các cặn bẩn bám dính bên trong thân van định kỳ để giữ cho lò xo và trục dẫn hướng luôn hoạt động trơn tru, nhạy bén nhất.

Câu hỏi thường gặp

Stainless steel spring check valve là gì?

Đây là tên gọi tiếng Anh của dòng van một chiều lò xo bằng thép không gỉ. Thiết bị hoạt động tự động nhờ lực đàn hồi của lò xo để cho phép lưu chất đi qua theo một hướng nhất định và ngăn chặn tuyệt đối dòng chảy ngược bảo vệ hệ thống đường ống phía sau.

Van hoạt động theo nguyên lý cơ học nào?

Van hoạt động dựa trên sự cân bằng lực trực tiếp. Áp suất dòng chảy thuận đẩy đĩa van nén lò xo lại để mở van. Khi dòng chảy dừng, lò xo tự động bung ra để đẩy đĩa van ép chặt vào bệ đỡ, ngăn dòng chảy ngược một cách tức thì.

Khi nào tôi nên lựa chọn inox 304 và khi nào nên chọn inox 316?

Bạn nên chọn inox 304 cho các ứng dụng phổ thông như cấp nước sạch, hệ thống sưởi HVAC và khí nén để tiết kiệm chi phí đầu tư. Chọn inox 316 khi hệ thống của bạn vận hành lưu chất có chứa hóa chất ăn mòn, dung môi axit, nước thải công nghiệp hoặc tiếp xúc trực tiếp với môi trường nước biển mặn.

Dòng van một chiều lò xo này có thể lắp đặt theo phương thẳng đứng được không?

Hoàn toàn được. Lực đàn hồi mạnh mẽ của lò xo tích hợp bên trong sẽ luôn giữ cho đĩa van hoạt động chính xác và đóng kín khít ở mọi tư thế lắp đặt, bao gồm cả đường ống chạy dọc hướng lên hoặc hướng xuống, điều mà van một chiều lá lật không thể đáp ứng tốt.

Bao lâu thì đơn vị vận hành nên tiến hành tháo van ra để bảo trì một lần?

Đối với các hệ thống nước sạch thông thường, bạn nên bảo trì van định kỳ 1 năm một lần. Đối với các môi trường dẫn hóa chất, nước thải chứa nhiều tạp chất và cặn bẩn, tần suất bảo trì nên được rút ngắn xuống từ 3 đến 6 tháng một lần để đảm bảo lò xo không bị kẹt cứng do cặn bám.

Tổng kết

Thiết bị stainless steel spring check valve chính là giải pháp bảo vệ tối ưu, đáng tin cậy và bền bỉ hàng đầu cho mọi hệ thống đường ống áp lực hiện nay. Việc lựa chọn đúng quy cách kích cỡ, mác vật liệu inox tương thích và tuân thủ quy trình lắp đặt chuẩn kỹ thuật sẽ giúp các đơn vị vận hành loại bỏ triệt đi nỗi lo về sự cố búa nước hay dòng chảy ngược phá hủy máy móc. Hãy đầu tư các sản phẩm chất lượng ngay từ đầu để tiết kiệm tối đa chi phí bảo dưỡng dài hạn cho công trình của bạn đối với stainless steel spring check valve.
