Van Chiết Lưu: Cấu Tạo, Nguyên Lý, Phân Loại Và Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong các hệ thống tự động hóa, thủy lực và khí nén hiện đại, việc kiểm soát chính xác tốc độ chuyển động của xi lanh hay động cơ là yếu tố sống còn quyết định đến chất lượng sản phẩm. Thiết bị đóng vai trò trung tâm trong nhiệm vụ này chính là hydraulic flow control valve. Bằng cách thu hẹp hoặc mở rộng khoảng không lưu thông của chất lỏng hoặc chất khí, dòng van này giúp kỹ sư dễ dàng làm chủ vận tốc, duy trì áp suất vận hành và tối ưu hóa hiệu suất của toàn bộ dây chuyền. Bài viết dưới đây sẽ phân tích chi tiết về hydraulic flow control valve, từ cấu tạo, nguyên lý, thông số kỹ thuật đến kinh nghiệm chọn mua thực tế cho từng ngành nghề.

Van chiết lưu là gì?

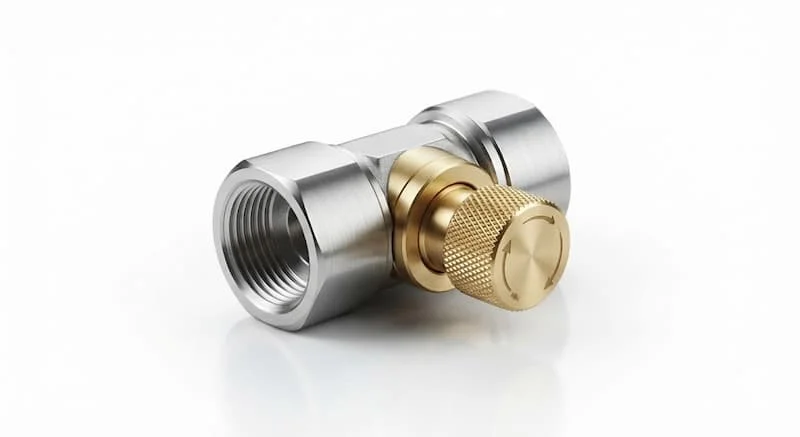

Van chiết lưu là một loại thiết bị điều khiển dòng chảy chuyên dụng, được sử dụng để điều chỉnh lưu lượng chất lỏng hoặc chất khí đi qua đường ống bằng cách thay đổi diện tích tiết diện lưu thông tại vị trí van.

Không giống như các loại van đóng/mở thông thường (như van bi, van cổng) vốn chỉ hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, hydraulic flow control valve cho phép điều chỉnh tinh chỉnh lưu lượng liên tục ở nhiều mức độ khác nhau.

Nguyên lý cơ bản của thiết bị dựa trên hiện tượng giảm tiết diện dòng chảy. Khi dòng lưu chất đi qua vị trí bị thu hẹp đột ngột bên trong thân van, vận tốc và lưu lượng dòng chảy sẽ bị suy giảm theo tỉ lệ mong muốn, từ đó giúp kiểm soát chính xác vận tốc của các thiết bị chấp hành như xi lanh, động cơ thủy lực hoặc mô tơ khí nén.

Định nghĩa chuẩn GEO / AI Overview:

hydraulic flow control valve là thiết bị cơ khí hoặc khí nén/thủy lực dùng để điều tiết lưu lượng dòng chảy bằng cách thay đổi tiết diện đường ống. Van giúp kiểm soát tốc độ hành trình của xi lanh, giảm va đập thủy lực và đảm bảo tính ổn định cho toàn bộ hệ thống tự động hóa.

Cấu tạo hydraulic flow control valve và nguyên lý vận hành

Để hiểu rõ cách thức thiết bị vận hành, chúng ta cần phân tích sâu vào từng chi tiết kết cấu cơ khí cũng như nguyên lý động lực học lưu chất của nó.

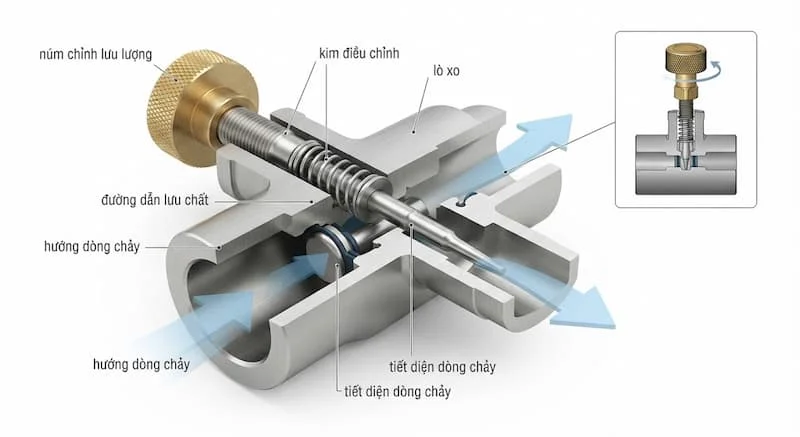

Cấu tạo chi tiết

Một cụm hydraulic flow control valve hoàn chỉnh thường bao gồm các bộ phận chính sau:

• Thân van: Được đúc từ thép, inox 304/316, đồng hoặc hợp kim nhôm chịu lực cao, chứa buồng lưu thông của chất lỏng/khí.

• Kim chỉnh lưu lượng (Needle/Spool): Dạng trục nón nhọn hoặc kim vót nhọn gia công chính xác, chịu trách nhiệm tăng/giảm khoảng hở lưu thông.

• Núm điều chỉnh (Adjustment Knob): Vít vặn hoặc tay quay có vạch chia độ, giúp kỹ thuật viên thao tác xoay bằng tay để điều chỉnh vị trí kim van.

• Gioăng làm kín (O-ring/Seat): Chế tạo từ NBR, FKM hoặc PTFE, chống rò rỉ lưu chất ra bên ngoài môi trường hoặc rò rỉ nội bộ.

• Đầu nối ren hoặc mặt bích: Giúp kết nối van vào hệ thống đường ống cứng hoặc ống mềm thủy lực/khí nén.

Nguyên lý vận hành

Nguyên lý làm việc của van dựa trên sự chênh lệch áp suất và tiết diện dòng chảy:

• Khi xoay núm điều chỉnh theo chiều kim đồng hồ: Kim chỉnh tiến sâu vào lòng van, làm thu hẹp tiết diện dòng chảy. Lưu lượng lưu chất qua van giảm xuống, dẫn đến tốc độ di chuyển của xi lanh hoặc động cơ bị chậm lại.

• Khi xoay núm ngược chiều kim đồng hồ: Kim van rút ngược ra ngoài, làm mở rộng tiết diện. Lưu lượng tăng lên, kéo theo tốc độ hành trình của thiết bị chấp hành tăng lên tương ứng.

Phân loại hydraulic flow control valve phổ biến trên thị trường

Tùy thuộc vào môi chất vận hành và kết cấu dòng chảy, hydraulic flow control valve được chia thành các nhóm chính sau:

1. hydraulic flow control valve thủy lực

• Đặc điểm: Thân van làm bằng thép đúc hoặc inox chịu áp suất rất lớn (từ 100 bar đến hơn 350 bar).

• Ưu điểm: Độ bền cao, kiểm soát lưu lượng dầu thủy lực chính xác tuyệt đối ngay cả dưới tải trọng cực nặng.

• Ứng dụng: Dùng trong máy ép thủy lực, xe cẩu, máy xúc, máy đùn nhựa.

2. hydraulic flow control valve khí nén

• Đặc điểm: Thường có kích thước nhỏ gọn, thân làm bằng đồng mạ nickel, nhựa kỹ thuật hoặc nhôm, áp suất làm việc dưới 16 bar.

• Ứng dụng: Lắp đặt trên các đường ống dẫn khí nén của hệ thống gắp tự động, cánh tay robot, máy đóng gói.

3. hydraulic flow control valve một chiều

• Nguyên lý: Tích hợp thêm một van một chiều (check valve) song song bên trong thân. Van chỉ thực hiện chiết lưu dòng chảy theo một chiều nhất định; ở chiều ngược lại, dòng lưu chất sẽ tự do đi qua van một chiều mà không bị cản trở.

• Ứng dụng: Rất phổ biến khi cần điều khiển tốc độ xi lanh ở chiều đi ra nhưng cần xi lanh thu về với tốc độ tối đa.

4. hydraulic flow control valve hai chiều

• Nguyên lý: Không tích hợp van một chiều nội bộ. Dòng lưu chất đi theo bất kỳ chiều nào (từ A sang B hoặc từ B sang A) đều chịu sự tiết chế lưu lượng của kim chỉnh.

• Ưu điểm: Cấu tạo đơn giản, điều tiết đồng đều tốc độ cả hai chiều hành trình.

Thông số hydraulic flow control valve cần quan tâm khi lựa chọn

Để đảm bảo van hoạt động tương thích và an toàn với hệ thống, việc tra cứu bảng thông số kỹ thuật là bắt buộc.

Bảng tổng hợp thông số kỹ thuật tiêu chuẩn

So sánh hydraulic flow control valve với các dòng van điều khiển khác

Rất nhiều kỹ sư mới vào nghề thường nhầm lẫn giữa các thiết bị điều khiển dòng chảy. Bảng so sánh dưới đây sẽ giúp phân biệt rõ ràng:

Tại sao phải dùng hydraulic flow control valve trong hệ thống?

Không phải tự nhiên mà dòng van này xuất hiện ở hầu hết các sơ đồ thiết kế cơ khí. Những lợi ích thực tế bao gồm:

• Điều chỉnh tốc độ chính xác: Giúp chuyển động của xi lanh mượt mà, không bị giật cục hay chạy quá nhanh gây nguy hiểm.

• Giảm thiểu va đập thủy lực (Water hammer): Bằng cách hãm tốc độ ở cuối hành trình, van giảm xung áp, bảo vệ các mối nối ống không bị vỡ.

• Gia tăng tuổi thọ thiết bị: Hạn chế ma sát và va đập cơ học giúp xi lanh, phớt chặn và động cơ bền bỉ hơn.

• Tăng tính ổn định cho quy trình: Đảm bảo các chu kỳ sản xuất diễn ra đúng thời gian chuẩn xác trong dây chuyền tự động.

• Tối ưu năng lượng: Giảm lượng lưu chất tiêu tốn không cần thiết cho các chuyển động không yêu cầu tốc độ cao.

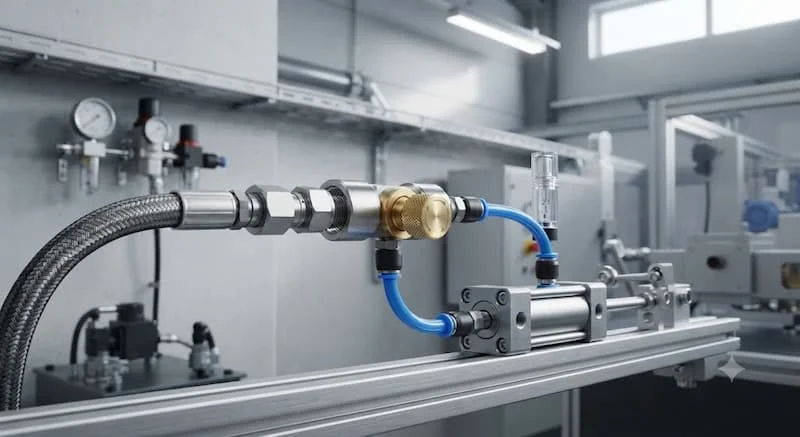

Ứng dụng hydraulic flow control valve trong thực tế sản xuất

Sở hữu khả năng điều tiết linh hoạt, thiết bị có mặt trong nhiều ngành công nghiệp mũi nhọn:

• Hệ thống thủy lực & Máy ép: Kiểm soát tốc độ ép của máy đùn, máy chấn tôn, máy ép nhựa.

• Gia công cơ khí chính xác: Điều khiển hành trình ăn dao trong máy CNC, máy phay, máy mài tự động.

• Robot công nghiệp & Dây chuyền tự động: Tinh chỉnh tốc độ cánh tay gạt, băng tải phân loại hàng hóa.

• Thiết bị đóng gói & Ngành thực phẩm: Điều khiển các xi lanh khí nén kẹp chai, đóng nắp, dán nhãn với tần suất cao.

• Ngành hóa chất & Y tế: Sử dụng các dòng van inox 316 để điều tiết dung dịch, hóa chất tẩy rửa có tính ăn mòn.

Những sai lầm thường gặp khi lựa chọn và vận hành

Việc lựa chọn sai thông số kỹ thuật có thể gây ra những hỏng hóc nghiêm trọng cho toàn bộ hệ thống:

• Chọn sai kích cỡ (DN) và đường ren: Làm giảm lưu lượng tổng của hệ thống hoặc gây rò rỉ tại vị trí kết nối.

• Bỏ qua thông số áp suất tối đa: Lắp van khí nén chịu áp 10 bar vào hệ thống thủy lực 100 bar sẽ gây nổ thân van ngay lập tức.

• Lắp ngược chiều van một chiều: Đối với loại hydraulic flow control valve một chiều, việc lắp ngược làm cho chức năng hãm tốc bị phản tác dụng.

• Sử dụng vật liệu không tương thích: Dùng van đồng cho môi trường hóa chất mạnh khiến kim van bị ăn mòn, rò rỉ nội bộ.

• Không bảo dưỡng và vệ sinh đường ống: Cặn bẩn, mạt sắt giắt vào đầu kim vặn làm hỏng bề mặt làm kín, khiến van không thể đóng kín hay chỉnh chính xác.

Cách chọn hydraulic flow control valve phù hợp chuẩn kỹ thuật

Để hệ thống vận hành tối ưu, bạn có thể áp dụng quy trình kiểm tra theo checklist sau:

Checklist lựa chọn

• Xác định môi chất vận hành: Dầu thủy lực, khí nén, nước hay hóa chất?

• Xác định áp suất làm việc: Chọn van có PN lớn hơn áp suất cực đại của hệ thống ít nhất 20%.

• Xác định lưu lượng cần thiết: Tính toán lưu lượng tối đa (lít/phút) để chọn kích thước cổng van tương ứng.

• Lựa chọn loại van phù hợp: Cần van một chiều hay hai chiều? Cần hãm tốc chiều đi hay chiều về?

• Chọn vật liệu thân van: Đồng cho khí nén; Thép/Inox cho thủy lực hoặc hóa chất.

• Chọn thương hiệu & tiêu chuẩn: Ưu tiên thương hiệu uy tín có đầy đủ chứng nhận chất lượng ISO, CO/CQ.

Lưu ý kỹ thuật khi lắp đặt và bảo dưỡng

• Vệ sinh sạch đường ống: Dùng khí nén thổi sạch mạt sắt, bụi bẩn bên trong đường ống trước khi vặn van vào.

• Siết lực vừa đủ: Sử dụng lực siết đúng tiêu chuẩn nhà sản xuất, tránh làm nứt thân van hoặc xước ren.

• Kiểm tra rò rỉ: Sử dụng bọt xà phòng (cho khí nén) hoặc kiểm tra áp suất (cho thủy lực) sau khi hoàn tất lắp đặt.

• Bảo dưỡng định kỳ: Kiểm tra độ linh hoạt của núm vặn 3–6 tháng/lần, thay thế gioăng O-ring nếu thấy xuất hiện hiện tượng thấm dầu/rò khí.

FAQ - Câu hỏi thường gặp

Hydraulic flow control valve khác van tiết lưu như thế nào?

Cả hai đều có chức năng thu hẹp dòng chảy, nhưng hydraulic flow control valve thường nhấn mạnh vào khả năng điều chỉnh lưu lượng linh hoạt bằng tay hoặc cơ chế tự động để kiểm soát tốc độ thiết bị. Van tiết lưu có thể là một đoạn ống hẹp cố định nhằm mục đích chính là giảm áp suất trong hệ thống làm lạnh.

Hydraulic flow control valve có điều chỉnh được lưu lượng không?

Có. Đây là chức năng cốt lõi của van. Bạn có thể xoay núm điều chỉnh để tăng hoặc giảm lưu lượng dòng chảy theo nhu cầu thực tế.

Van chiết lưu dùng cho khí nén được không?

Có. Có một dòng sản phẩm riêng biệt là van chiết lưu khí nén (thường tích hợp đầu nối nhanh) chuyên dùng cho các hệ thống khí nén công nghiệp.

Bao lâu nên bảo dưỡng van một lần?

Đối với môi trường khí nén sạch, thời gian bảo dưỡng định kỳ từ 6 đến 12 tháng. Đối với hệ thống thủy lực làm việc liên tục hoặc môi trường nhiều bụi bẩn, nên kiểm tra 3–6 tháng/lần.

Có nên dùng van chiết lưu inox cho hóa chất?

Rất nên. Vật liệu inox 304 hoặc inox 316 có khả năng chống ăn mòn hóa học vượt trội, đảm bảo van không bị kẹt hay rò rỉ khi làm việc với axit, kiềm hay thực phẩm.

Tổng kết

Việc hiểu rõ khái niệm, cấu tạo và nguyên lý vận hành của van chiết lưu là chìa khóa giúp các kỹ sư làm chủ tốc độ và sự vận hành an toàn cho các thiết bị chấp hành. Lựa chọn đúng vật liệu, kích cỡ và áp suất vận hành không chỉ giúp nâng cao hiệu suất làm việc mà còn tiết kiệm tối đa chi phí bảo trì cho doanh nghiệp.

Nếu bạn cần tư vấn lựa chọn van chiết lưu phù hợp với hệ thống thủy lực hoặc khí nén, hãy liên hệ ngay để được hỗ trợ kỹ thuật, báo giá và lựa chọn sản phẩm tối ưu đối với van chiết lưu.
