Van Từ 220V Là Gì? Nguyên Lý, Cấu Tạo Và Cách Chọn Đúng Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc đóng mở dòng chảy một cách tự động, nhanh chóng và chính xác là yếu tố quyết định đến hiệu suất vận hành. Giữa hàng loạt giải pháp điều khiển, van điện từ 220V nổi lên như một lựa chọn phổ biến nhờ khả năng tương thích trực tiếp với nguồn điện lưới quốc gia mà không cần qua bộ chuyển đổi nguồn phức tạp.

Tuy nhiên, việc sử dụng thiết bị này không đơn thuần là "cắm điện là chạy". Lựa chọn sai thông số môi trường, áp suất hay chọn lầm loại cuộn coil có thể dẫn đến hiện tượng cháy nổ coil, rò rỉ lưu chất hoặc gây ngưng trệ toàn bộ dây chuyền sản xuất. Bài viết dưới đây sẽ phân tích chi tiết từ khái niệm, cơ chế vận hành cho đến các tiêu chí lựa chọn giúp bạn làm chủ thiết bị này.

Van Từ 220V Là Gì?

Van từ 220V (thường được gọi đầy đủ là van điện từ 220V) là loại van điện từ sử dụng cuộn coil có điện áp định mức 220V để tạo ra lực điện từ, qua đó điều khiển cơ cấu đóng hoặc mở dòng lưu chất trong đường ống. Van có thể được thiết kế để kiểm soát nước, khí nén, hơi nóng, dầu hoặc hóa chất tùy thuộc vào vật liệu chế tạo thân van, cấu tạo gioăng làm kín và nguyên lý của từng model.

Cần làm rõ một số khái niệm kỹ thuật cơ bản để tránh nhầm lẫn khi lựa chọn:

• "Van từ" và "Van điện từ": Đây là hai cách gọi của cùng một thiết bị. Tên tiếng Anh thông dụng là Solenoid Valve.

• Thông số 220V: Đây thuần túy là điện áp định mức cấp cho cuộn coil tạo lực hút, hoàn toàn không phản ánh áp suất chịu đựng hay kích thước của van.

• Kích thước đa dạng: Thiết bị được sản xuất với nhiều kích cỡ danh nghĩa khác nhau, từ các dòng nhỏ DN15, DN20 đến các cỡ lớn DN50, DN100.

• Dạng vận hành: Van gồm hai loại chính là thường đóng (NC - Normal Closed) và thường mở (NO - Normal Open).

Do mỗi môi trường lưu chất có tính chất hóa lý riêng, người dùng không nên đồng nhất tất cả các loại van điện từ 220V trên thị trường mà cần phân tích kỹ thông số kỹ thuật thực tế trước khi ứng dụng.

Nguyên Lý Hoạt Động Của van điện từ 220V

Nguyên lý hoạt động của van điện từ 220V dựa trên hiện tượng cảm ứng điện từ: Cấp điện 220V → cuộn coil tạo từ trường → sinh lực hút → piston hoặc ty van dịch chuyển → thay đổi trạng thái cửa van → dòng lưu chất được đóng hoặc mở.

Quá trình vận hành diễn ra theo hai chu trình khép kín:

• Khi cấp nguồn điện 220V: Dòng điện đi qua cuộn dây sinh ra một từ trường mạnh bên trong lõi. Lực điện từ này thắng lực nén của lò xo hồi vị, hút piston (hoặc đĩa van) di chuyển lên trên hoặc sang ngang. Kết quả là trạng thái cửa van bị thay đổi tức thì (trong vài miligiây).

• Khi ngắt nguồn điện: Từ trường biến mất hoàn toàn. Lực nén của lò xo nội tại lập tức đẩy piston về vị trí ban đầu, trả cửa van về trạng thái ngơi.

Sự khác biệt về trạng thái ban đầu quyết định cách vận hành của hai dòng van cơ bản:

• Van thường đóng (NC): Ở trạng thái tự nhiên (mất điện), van luôn đóng ngăn dòng chảy. Khi cấp điện 220V, van mở cho lưu chất đi qua.

• Van thường mở (NO): Ở trạng thái tự nhiên (mất điện), van luôn mở cho dòng chảy đi qua. Khi cấp điện 220V, van sẽ đóng lại.

Lưu ý kỹ thuật: Ngoài tác động trực tiếp như mô tả trên, một số dòng van công nghiệp cỡ lớn còn tích hợp thêm cơ cấu Pilot (trợ lực áp suất) để mở van nhẹ nhàng hơn mà không cần cuộn coil công suất quá lớn.

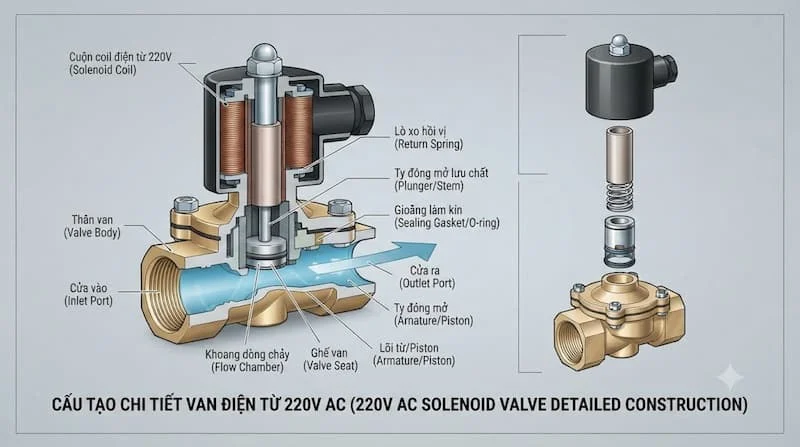

Cấu Tạo van điện từ 220V Gồm Những Bộ Phận Nào?

Để đảm bảo khả năng vận hành chính xác và chịu đựng được áp lực lưu chất, một bộ van điện từ 220V tiêu chuẩn được cấu thành từ 6 bộ phận chính:

• Thân van (Body): Là phần đúc trực tiếp chịu áp lực dòng chảy. Vật liệu phổ biến gồm đồng (brass), inox 304/316 (stainless steel) hoặc gang (cast iron).

• Cuộn coil 220V (Solenoid Coil): Bộ phận nhận nguồn điện 220V để biến điện năng thành từ trường. Cuộn coil có thể được đúc nguyên khối bằng nhựa chống nước hoặc dạng vỏ thép.

• Lõi từ / Piston (Plunger/Piston): Nằm bên trong trục van, làm bằng vật liệu nhiễm từ. Piston dịch chuyển lên xuống dưới tác động của lực hút từ trường.

• Lò xo hồi vị (Spring): Chế tạo từ thép không gỉ, có nhiệm vụ đẩy piston về vị trí ban đầu ngay khi ngắt điện.

• Gioăng làm kín (Màng van/Diaphragm): Đảm bảo độ kín tuyệt đối khi van đóng. Vật liệu gioăng cực kỳ đa dạng như EPDM (dùng cho nước), NBR (dùng cho dầu/khí), PTFE/FKM (chịu nhiệt độ cao và hóa chất).

• Cửa vào - Cửa ra (Inlet/Outlet): Đoạn kết nối với đường ống theo dạng nối ren hoặc nối mặt bích.

Sự kết hợp đồng bộ giữa cơ cấu điện (Coil) và cơ cấu cơ khí (Thân van/Gioăng) giúp van phản ứng gần như tức thì ngay khi có tín hiệu điều khiển.

Các Loại van điện từ 220V Phổ Biến Hiện Nay

Trên thị trường, việc phân loại van điện từ 220V giúp kỹ sư dễ dàng định hình và lựa chọn chính xác sản phẩm cho hệ thống. Thiết bị thường được chia theo các tiêu chí sau:

Phân loại theo trạng thái vận hành

• Van điện từ thường đóng (NC): Chiếm 80% trên thị trường, thích hợp cho các hệ thống mà thời gian đóng nhiều hơn thời gian mở.

• Van điện từ thường mở (NO): Dùng cho các hệ thống cần duy trì dòng chảy liên tục, chỉ đóng lại khi gặp sự cố hoặc cần ngắt khẩn cấp.

Phân loại theo vật liệu thân van

• Thân đồng: Phổ biến, giá thành hợp lý, dùng tốt cho nước sạch, khí nén, dầu nhẹ.

• Thân inox (304, 316): Chịu ăn mòn hóa chất, chống gỉ sét, chịu nhiệt độ và áp suất cao, thích hợp cho thực phẩm, y tế, hóa chất.

• Thân gang: Thường áp dụng cho các kích thước đường ống lớn từ DN50 trở lên với kết nối mặt bích.

Phân loại theo môi trường lưu chất

• Van điện từ nước 220V: Thiết kế tiêu chuẩn, dải nhiệt độ thường dưới 80 độ C.

• Van điện từ khí nén 220V: Đòi hỏi độ kín khí cao, tốc độ đóng mở siêu nhanh.

• Van điện từ hơi nóng 220V: Sử dụng gioăng chịu nhiệt PTFE, chịu được nhiệt độ lên tới 180 - 220 độ C.

Phân loại theo cơ chế tác động

• Tác động trực tiếp (Direct Acting): Hoạt động không phụ thuộc vào chênh áp đường ống, dùng tốt cho áp suất thấp hoặc chân không.

• Tác động gián tiếp (Pilot Operated): Cần có chênh áp tối thiểu giữa đầu vào và đầu ra để mở van, phù hợp với đường ống áp lực cao và kích thước lớn.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn van điện từ 220V

Để tránh mua sai chủng loại gây lãng phí hoặc hư hỏng hệ thống, người mua cần kiểm tra kỹ các thông số trong bảng sau:

Tại sao cần quan tâm tổng thể? Một chiếc van có đường kính DN25 đúng kích thước ống nhưng nếu gioăng chỉ chịu được 80 độ C mà lắp vào đường hơi nóng 150 độ C thì màng van sẽ biến dạng chỉ sau vài giờ vận hành.

Van điện từ 220V Khác Gì Van 12V Và 24V?

Điện áp coil là sự khác biệt lớn nhất giữa các dòng van điện từ. Việc lựa chọn mức điện áp nào phụ thuộc vào hạ tầng điện và yêu cầu an toàn của dự án:

Lưu ý quan trọng: Không nên có định kiến cho rằng "van 220V lực hút mạnh hơn van 24V". Lực đóng mở của van do thiết kế cơ khí và công suất cuộn dây quyết định. Điện áp cao hay thấp chỉ quy định yêu cầu về nguồn cấp.

Van Từ 220V Dùng Cho Nước, Khí Và Hơi Có Giống Nhau Không?

Đây là thắc mắc rất phổ biến của người vận hành. Mặc dù cùng sử dụng cuộn coil điện áp 220V, cấu tạo bên trong của van dùng cho nước, khí nén và hơi nóng hoàn toàn khác biệt:

• Van điện từ dùng cho nước: Thường có thân bằng đồng/inox, màng van EPDM hoặc NBR. Hoạt động tối ưu ở nhiệt độ dưới 80 độ C và áp suất trung bình.

• Van điện từ dùng cho khí nén: Đòi hỏi các chi tiết cơ khí có độ chính xác cực cao, làm kín bằng gioăng NBR/Viton để tránh thất thoát khí dù là nhỏ nhất.

• Van điện từ dùng cho hơi nóng (Steam): Bắt buộc thân van phải đúc từ đồng thau chất lượng cao hoặc inox. Màng van làm kín không dùng cao su thông thường mà dùng đĩa kim loại hoặc gioăng teflon (PTFE) chịu nhiệt trên 180 độ C. Piston van hơi nóng cũng có khe hở giãn nở nhiệt riêng.

Kết luận: Tuyệt đối không tự ý lấy van điện từ nước thông thường đem lắp cho hệ thống hơi nóng chỉ vì thấy cuộn coil cùng ghi 220V. Điều này sẽ khiến gioăng van phân hủy ngay lập tức, gây thất thoát áp suất và mất an toàn lao động. Bạn có thể tham khảo thêm thông tin chi tiết về các giải pháp tự động hóa đường ống tại.

Van Từ 220V Được Sử Dụng Ở Đâu?

Nhờ khả năng đóng mở nhanh và đấu nối điện lưới đơn giản, van điện từ 220V hiện diện ở hầu hết các lĩnh vực:

• Hệ thống cấp thoát nước tự động: Lắp ở đầu nguồn nước vào nhà máy, bình tích áp, hệ thống lọc nước công nghiệp.

• Nông nghiệp thông minh: Kết hợp với hẹn giờ (Timer) hoặc bộ điều khiển qua điện thoại để làm hệ thống tưới cây tự động.

• Hệ thống điều hòa, PCCC, HVAC: Lắp trên các đường ống cấp nước chiller, đường ống xả khí, hệ thống PCCC tự động.

• Dây chuyền sản xuất công nghiệp: Kiểm soát nguồn cấp khí nén, hóa chất, xả nước cất trong nhà máy bia, thực phẩm, dệt nhuộm.

• Hệ thống lò hơi, nồi hơi: Điều tiết xả hơi, cấp nước bổ sung cho lò hơi (đối với van chuyên dụng chịu nhiệt).

Những Sai Lầm Thường Gặp Khi Chọn Van Từ 220V

Nhiều sự cố hư hỏng van xuất phát từ những thói quen chủ quan trong quá trình mua sắm. Dưới đây là các sai lầm phổ biến nhất:

1. Chỉ quan tâm đến điện áp 220V: Bỏ qua các thông số môi chất, áp suất khiến van bị kẹt hoặc hỏng màng nhanh chóng.

2. Nhầm lẫn giữa 220V AC và 220V DC: Cuộn coil 220V AC nếu cắm vào nguồn 220V DC có thể gây quá dòng và cháy coil trong vài phút.

3. Chọn sai trạng thái NC và NO: Chọn nhầm van NC cho hệ thống cần mở 23/24h khiến coil phải ngâm điện liên tục, sinh nhiệt cao và giảm tuổi thọ.

4. Lắp ngược chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng đi của lưu chất. Lắp ngược sẽ khiến áp lực nước tự đẩy mở van dù không cấp điện.

5. Bỏ qua bộ lọc rác trước van: Cặn bẩn, cát sạn trong lưu chất chui vào bên trong làm kẹt piston hoặc hở màng van, gây ra hiện tượng van đóng không kín.

Checklist Chọn Van Từ 220V Đúng Nhu Cầu

Trước khi quyết định đặt mua sản phẩm, bạn hãy rà soát lần lượt các tiêu chí theo danh sách dưới đây:

• Môi chất sử dụng là gì? (Nước sạch, nước thải, khí nén, hơi nóng, hay hóa chất?)

• Kích thước đường ống (DN) là bao nhiêu? (DN15, DN20, DN25, DN50...)

• Kiểu kết nối mong muốn? (Nối ren trong hay nối mặt bích?)

• Loại dòng điện của Coil? (Nguồn lưới 220V AC hay nguồn 220V DC?)

• Áp suất vận hành thực tế? (Nằm trong dải bao nhiêu bar? Có chênh áp hay không?)

• Nhiệt độ tối đa của dòng chảy? (Dưới 80 độ C hay lên tới 180 độ C?)

• Cần dạng van nào? (Thường đóng NC hay Thường mở NO?)

• Vật liệu thân van phù hợp? (Đồng, Inox 304, Inox 316 hay Gang?)

• Đã có Y-lọc rác bảo vệ phía trước van chưa?

Cách Lắp Và Sử Dụng Van Từ 220V An Toàn

Thi công đúng kỹ thuật sẽ giúp thiết bị đạt độ bền tối đa và hạn chế rủi ro rò rỉ điện:

1. Vệ sinh đường ống: Trước khi vặn van vào ống, cần xả nước/khí để thổi sạch toàn bộ mạt sắt, cát bẩn bên trong.

2. Lắp đúng hướng dòng chảy: Bắt buộc lắp van sao cho hướng chảy của lưu chất trùng với hướng mũi tên đúc nổi trên thân van.

3. Tư thế lắp đặt: Lắp van theo phương ngang, cuộn coil hướng lên trên. Tránh quay ngược cuộn coil xuống dưới để ngăn cặn bẩn lắng đọng vào lõi từ.

4. An toàn phần điện: Đấu nối dây điện vào coil chắc chắn, sử dụng băng keo cách điện hoặc đầu cốt chuyên dụng. Nếu van làm việc ở môi trường ẩm ướt, bắt buộc dùng coil đúc đúc nguyên khối chống nước (IP65/IP67).

5. Chạy thử nghiệm: Cấp điện đóng/mở thử 3–5 lần để kiểm tra tiếng nhảy của piston và quan sát xem có hiện tượng rò rỉ lưu chất hay không.

Câu Hỏi Thường Gặp (FAQ)

1. Van từ 220V có bị nóng khi ngâm điện lâu không?

Có. Cuộn coil khi cấp điện liên tục sẽ phát nhiệt do trở kháng của dây đồng. Đây là hiện tượng vật lý bình thường. Tuy nhiên, nếu coil quá nóng đến mức bốc mùi khét, cần kiểm tra xem van có bị kẹt cơ khí hoặc cấp sai điện áp hay không.

2. Van từ 220V dùng điện AC hay DC?

Đa số các dòng van trên thị trường sử dụng nguồn 220V AC (điện lưới xoay chiều). Tuy nhiên vẫn có một số dòng đặc chủng dùng 220V DC. Bạn cần đọc kỹ thông số in trực tiếp trên vỏ cuộn coil.

3. Tại sao van từ 220V ngắt điện rồi mà nước vẫn chảy?

Sự cố này thường do 2 nguyên nhân: Lắp ngược chiều mũi tên dòng chảy, hoặc cặn bẩn/mạt sắt chui vào làm hở màng van, khiến piston không thể sập xuống hết mức.

4. Có thể thay thế cuộn coil 220V bằng coil 24V trên cùng một thân van không?

Có thể, miễn là hai cuộn coil có cùng kích thước đường kính trục (core size) và chiều cao tương thích do cùng một nhà sản xuất chế tạo.

Kết Luận & CTA

Van từ 220V là giải pháp điều khiển tự động hóa dòng chảy vô cùng hiệu quả, tiện lợi và tiết kiệm chi phí. Tuy nhiên, hiệu quả vận hành của van phụ thuộc hoàn toàn vào việc bạn chọn đúng các thông số kỹ thuật như vật liệu thân, dải áp suất, nhiệt độ và loại gioăng làm kín. Việc lựa chọn hời hợt chỉ dựa vào điện áp 220V có thể dẫn đến những hỏng hóc không đáng có cho toàn hệ thống.
