Van Cân Bằng Nước Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong vận hành các hệ thống đường ống quy mô lớn như tòa nhà cao tầng hay nhà máy công nghiệp, hiện tượng "phòng quá lạnh, phòng lại quá nóng" là bài toán kinh điển gây đau đầu cho các kỹ sư HVAC. Nguyên nhân cốt lõi không nằm ở công suất máy bơm hay Chiller, mà đến từ sự mất cân bằng thủy lực: nước luôn có xu hướng chảy nhiều về nhánh có trở lực thấp nhất và bỏ qua các nhánh xa. Để giải quyết triệt để vấn đề này, van cân bằng nước ra đời như một giải pháp điều tiết lưu lượng chính xác, đảm bảo mọi vị trí trong hệ thống đều nhận đủ lượng nước theo đúng thiết kế.

Tuy nhiên, việc lựa chọn và cân chỉnh thiết bị này đòi hỏi sự hiểu biết sâu sắc về mặt kỹ thuật. Việc chọn sai loại van hoặc chỉ dựa vào đường kính ống không những làm lãng phí chi phí đầu tư mà còn khiến hệ thống tiêu tốn vô số điện năng. Bài viết này sẽ phân tích chi tiết từ định nghĩa, nguyên lý, phân loại đến các tiêu chí chọn lựa giúp bạn tối ưu hóa hệ thống thủy lực của mình.

Van Cân Bằng Nước Là Gì?

Van cân bằng nước (water balancing valve) là thiết bị cơ khí chuyên dụng được lắp đặt trên các nhánh đường ống nhằm điều chỉnh, kiểm soát lưu lượng và trở lực của chất lỏng. Mục tiêu tối thượng của thiết bị này là thiết lập trạng thái cân bằng thủy lực, phân phối chính xác lượng nước đến từng thiết bị tiêu thụ (như dàn lạnh FCU, AHU hay các thiết bị trao đổi nhiệt) theo đúng thông số thiết kế ban đầu.

Khác với các dòng van chặn thông thường chỉ đảm nhận chức năng đóng hoặc mở hoàn toàn, van cân bằng sở hữu cơ chế điều tiết mịn. Khi thay đổi độ mở của đĩa van, diện tích mặt cắt dòng chảy thay đổi, từ đó chủ động tạo ra một lượng tổn thất áp suất (trở lực) nhân tạo trên đường ống. Lực cản này bù đắp cho sự chênh lệch khoảng cách và ma sát giữa các nhánh, buộc dòng nước phải phân bổ đều đặn đến cả những khu vực xa nhất.

Thiết bị này được ứng dụng rộng rãi trong nhiều môi trường kỹ thuật:

• Hệ thống HVAC và điều hòa không khí trung tâm;

• Mạng lưới cấp nước lạnh (chilled water) và nước nóng (hot water);

• Hệ thống cấp nước kỹ thuật trong các nhà máy sản xuất;

• Các vòng tuần hoàn giải nhiệt và trao đổi nhiệt công nghiệp.

Cần lưu ý rằng van cân bằng nước không phải là tên gọi của một sản phẩm đơn lẻ. Trên thị trường hiện nay có rất nhiều cấu hình với nguyên lý vận hành khác nhau, từ điều chỉnh thủ công cho đến tự động biến đổi theo áp suất.

Nguyên Lý Hoạt Động Của Van Cân Bằng Nước

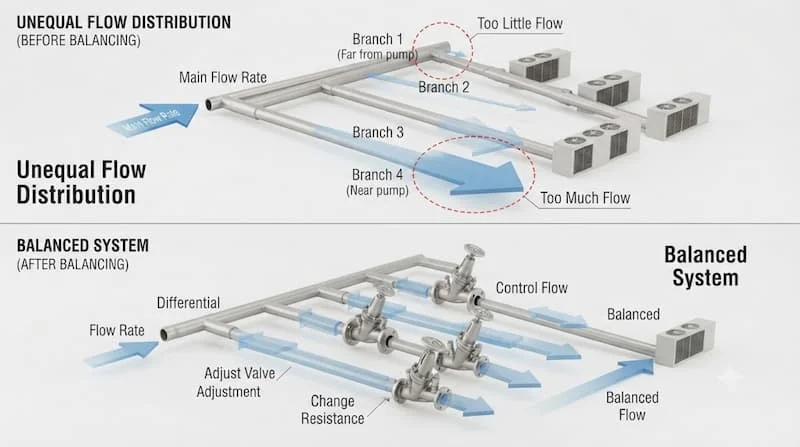

Nguyên lý cốt lõi của quá trình cân bằng thủy lực dựa trên mối quan hệ giữa ba yếu tố: Lưu lượng dòng chảy - Độ mở van - Tổn thất áp suất.

Khi kỹ thuật viên can thiệp vào tay quay hoặc cơ cấu điều chỉnh của van:

• Khi mở rộng van: Trở lực nội tại của van giảm xuống, đường ống trở nên thông thoáng hơn, dẫn đến tổn thất áp suất qua van giảm và lưu lượng nước qua nhánh đó sẽ tăng lên.

• Khi khép bớt van: Trở lực tăng lên, tạo ra một rào cản nhân tạo làm tăng tổn thất áp suất, ép lưu lượng nước qua nhánh đó giảm xuống và san sẻ áp lực nước sang các nhánh lân cận.

Trong thực tế thi công và vận hành (commissioning), kỹ thuật viên sẽ căn cứ vào biểu đồ đặc tính của van để cài đặt độ mở chính xác, đưa lưu lượng thực tế qua từng nhánh về sát nhất với giá trị tính toán trên bản vẽ.

Tuy nhiên, một chiếc van cân bằng không thể hoạt động hiệu quả nếu đứng độc lập. Hiệu suất điều tiết của nó là một bài toán tổng hòa phụ thuộc vào nhiều thông số vận hành:

• Đường kính trong và độ nhám bề mặt ống;

• Cột áp và lưu lượng thực tế của máy bơm cấp;

• Chênh áp giữa đường cấp và đường hồi;

• Đặc tính tổng thể của toàn bộ mạng lưới đường ống;

• Sự tương tác qua lại với các van cân bằng khác trên cùng hệ thống.

Các Loại Van Cân Bằng Nước Phổ Biến

Để đáp ứng các quy mô công trình và phương thức vận hành khác nhau, thiết bị được chia thành 4 nhóm cấu tạo chính:

1. Van cân bằng tĩnh (Static Balancing Valve)

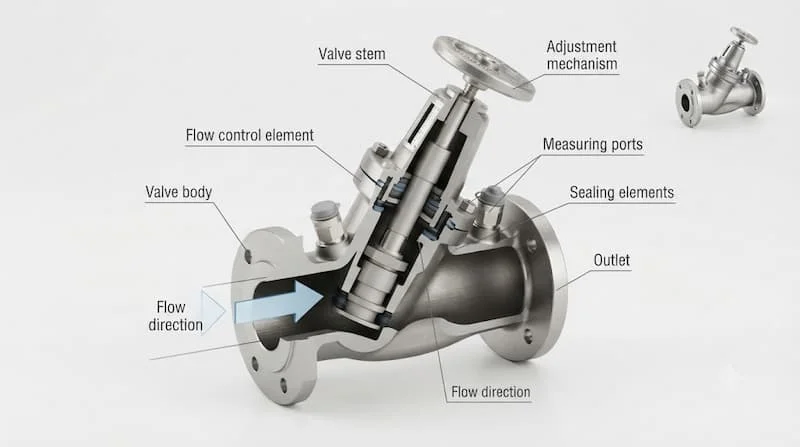

Còn được gọi là van cân bằng thủ công (Manual balancing valve). Thiết bị này cho phép kỹ thuật viên thiết lập một trở lực cố định trên đường ống bằng cách vặn tay quay cài đặt độ mở.

• Đặc điểm: Thường tích hợp sẵn thang đo độ mở chi tiết và hai cổng đo áp suất (test ports) để kết nối với máy đo chênh áp chuyên dụng.

• Ứng dụng: Thích hợp cho các hệ thống có lưu lượng cố định (constant flow systems) hoặc các hệ thống tải ít biến động.

2. Van cân bằng động (Dynamic Balancing Valve)

Loại van này có khả năng tự động phản ứng với sự thay đổi áp suất của hệ thống để duy trì một lưu lượng nước không đổi (constant flow) qua nhánh, miễn là chênh áp nằm trong dải hoạt động của van.

• Đặc điểm: Bên trong thân van tích hợp một cartridge chứa lò xo và màng van linh hoạt. Khi áp suất hệ thống tăng, lò xo bị nén làm hẹp diện tích dòng chảy và ngược lại.

• Ứng dụng: Cực kỳ hiệu quả cho hệ thống lưu lượng biến đổi (variable flow systems) có tải thay đổi liên tục.

3. Van cân bằng kết hợp đo lưu lượng

Là dòng van cải tiến được tích hợp trực tiếp các thiết bị phụ trợ như thang đọc lưu lượng tức thời, cổng đo chênh áp siêu nhạy hoặc vi xử lý hiển thị. Thiết bị này giúp công tác hiệu chỉnh (commissioning) trở nên nhanh chóng, giảm thiểu sai số do con người trong quá trình đo đạc.

4. Van cân bằng kết hợp chức năng điều khiển (PICV)

Đây là giải pháp hiện đại bậc nhất hiện nay (Pressure Independent Control Valve - PICV). Thiết bị tích hợp 3 chức năng trong 1 thân van duy nhất: cân bằng tĩnh, tự động ổn định chênh áp (động) và điều khiển lưu lượng theo tín hiệu từ hệ thống quản lý tòa nhà (BMS). Nó giúp tối ưu hóa tối đa chi phí năng lượng cho các cụm AHU và Chiller lớn.

Thông Số Kỹ Thuật Quan Trọng Của Van Cân Bằng Nước

Việc lựa chọn thiết bị không đúng thông số kỹ thuật sẽ khiến hệ thống bị tắc nghẽn hoặc hoàn toàn mất khả năng điều tiết. Kỹ sư thiết kế cần đặc biệt lưu ý các chỉ số sau:

• Kích thước danh nghĩa (DN): Phổ biến từ các cỡ nhỏ như DN15, DN20, DN25, DN32, DN50 (kết nối ren) đến các cỡ lớn DN65, DN80, DN100, DN150, DN200 trở lên (kết nối mặt bích).

• Lưu lượng thiết kế (Q): Đơn vị tính m³/h hoặc l/s. Đây là lượng nước cần thiết phải cấp cho thiết bị để đạt công suất trao đổi nhiệt yêu cầu.

• Chênh áp: Dải chênh áp làm việc tối thiểu và tối đa mà van có thể kiểm soát ổn định.

• Hệ số chảy Kv (hoặc Cv): Chỉ số thể hiện lưu lượng nước (tính bằng m³/h) đi qua van ở nhiệt độ 20 độ C khi tổn thất áp suất qua van đúng bằng 1 bar. Hệ số này phản ánh năng lực thông thủy của van.

• Áp suất làm việc (Pressure Rating): Các cấp áp lực phổ biến như PN10, PN16, PN25.

• Nhiệt độ môi chất: Dải nhiệt độ chịu đựng của thân van và gioăng làm kín (ví dụ từ âm 10 độ C đến 120 độ C cho hệ thống Chilled/Hot Water).

• Kiểu kết nối: Nối ren (BSP/NPT) cho đường ống nhỏ, nối mặt bích (DIN/ANSI/JIS) cho đường ống công nghiệp.

Van Cân Bằng Tĩnh Và Van Cân Bằng Động Khác Nhau Thế Nào?

Để giúp kỹ sư và chủ đầu tư lựa chọn đúng giải pháp theo bài toán chi phí - vận hành, bảng so sánh dưới đây làm rõ sự khác biệt giữa hai dòng van:

Lựa Chọn Nào Tối Ưu?

• Nên chọn van cân bằng tĩnh khi: Hệ thống có quy mô nhỏ, ít nhánh, lưu lượng không thay đổi theo thời gian (Constant Volume) và ngân sách đầu tư ban đầu bị hạn chế.

• Nên chọn van cân bằng động khi: Công trình là các tòa nhà văn phòng, khách sạn cao tầng sử dụng hệ thống biến đổi lưu lượng (Variable Volume - VAV/VWF), nơi các van điều khiển nhánh đóng mở liên tục khiến áp suất tổng thay đổi từng phút.

Van Cân Bằng Nước Khác Gì Van Điều Khiển?

Trong thiết kế HVAC, hai loại van này thường nằm cạnh nhau trên đường ống khiến nhiều người dễ nhầm lẫn về chức năng.

• Van cân bằng nước (Balancing Valve): Nhiệm vụ duy nhất là thiết lập giới hạn lưu lượng tối đa và tạo trở lực cân bằng thủy lực cho toàn mạng lưới. Van này thường được cài đặt cố định trong quá trình chạy thử nghiệm và không thay đổi liên tục theo giây/phút.

• Van điều khiển (Control Valve): Nhiệm vụ là thay đổi lưu lượng linh hoạt theo tải nhiệt thực tế của phòng. Van vận hành nhờ một bộ truyền động (actuator) nhận tín hiệu điều khiển (0-10V hoặc On/Off) từ cảm biến nhiệt độ hoặc hệ thống quản lý tòa nhà (BMS).

Một hệ thống HVAC chuẩn mực bắt buộc phải kết hợp cả hai thiết bị này: Van cân bằng đảm bảo van điều khiển không bị "quá tải" dòng chảy, giúp van điều khiển làm việc đúng tuyến tính và tăng tuổi thọ thiết bị.

Van Cân Bằng Nước Được Sử Dụng Ở Đâu?

Sự có mặt của van cân bằng nước là bắt buộc trong mọi công trình xây dựng hiện đại có sử dụng hệ thống truyền tải nhiệt bằng chất lỏng:

• Hệ thống HVAC trung tâm: Lắp đặt tại đường hồi của các dàn lạnh FCU (Fan Coil Unit), AHU (Air Handling Unit), các cụm Chiller và Cooling Tower. Giúp ngăn chặn hiện tượng "đoản mạch thủy lực" (nước chỉ chảy qua dàn lạnh gần bơm).

• Hệ thống cấp nước nóng trung tâm: Cân bằng lưu lượng trên các trục ống tuần hoàn nước nóng của khách sạn, resort, đảm bảo mở vòi ở bất kỳ phòng nào cũng có nước nóng ngay lập tức.

• Mạng lưới cấp nước giải nhiệt nhà máy: Phân bổ nước làm mát đều đặn đến từng dây chuyền sản xuất, bảo vệ máy móc không bị quá nhiệt.

• Các loại hình công trình tiêu biểu: Tòa nhà văn phòng hạng A, trung tâm thương mại, Bệnh viện, Khách sạn cao cấp, Nhà máy sản xuất dược phẩm/điện tử.

Nếu không sử dụng van cân bằng, các khu vực gần trạm bơm sẽ bị cấp dư thừa nước (gây lãng phí năng lượng bơm và tạo tiếng ồn), trong khi các khu vực tầng cao hoặc cuối mạng lưới sẽ bị thiếu nước trầm trọng, không thể làm lạnh hoặc sưởi ấm.

Những Sai Lầm Thường Gặp Khi Chọn Van Cân Bằng Nước

Dưới đây là các đúc kết từ thực tế công trường về những sai sót khiến van cân bằng không thể phát huy tác dụng:

1. Chọn van thuần túy theo đường kính ống (DN): Chọn van DN80 chỉ vì ống đường kính 80mm. Nếu lưu lượng thực tế nhỏ, van sẽ phải vặn sát đáy, gây tổn thất áp không cần thiết và tạo ra hiện tượng xâm thực (cavitation).

2. Bỏ qua hệ số chảy Kv và chênh áp: Không tính toán hệ số lưu lượng Kv khiến van chọn xong bị quá bé (gây nghẽn dòng) hoặc quá lớn (mất khả năng điều tiết).

3. Không thực hiện Commissioning sau khi lắp: Lắp van cân bằng tĩnh xong nhưng không dùng máy đo chênh áp để cài đặt độ mở mà để van ở trạng thái mở 100%. Việc này khiến van trở thành một đoạn ống đắt tiền vô tác dụng.

4. Lắp sai khoảng cách đường ống thẳng: Van cân bằng cần một đoạn ống thẳng nhất định ở đầu vào (thường tối thiểu 5D) và đầu ra (tối thiểu 2D) để dòng chảy ổn định. Lắp van ngay sau co/cút sẽ làm sai lệch hoàn toàn kết quả đo áp.

5. Nhầm lẫn giữa van cân bằng và van chặn: Sử dụng van bướm hoặc van bi thông thường để làm nhiệm vụ cân bằng. Các loại van này không có thang đo độ mở chính xác và đặc tính dòng chảy không tuyến tính, hoàn toàn không thể cân bằng thủy lực.

Các Bước Chọn Van Cân Bằng Nước Chuẩn Kỹ Thuật

Để đảm bảo thiết bị hoạt động hoàn hảo khi đưa vào vận hành, kỹ sư có thể áp dụng 9 bước tiêu chuẩn sau:

• Bước 1: Xác định loại hệ thống

  Hệ thống nước lạnh Chilled Water, nước nóng hay nước giải nhiệt? Lưu lượng cố định hay biến đổi?

• Bước 2: Xác định môi chất và điều kiện làm việc

  Nhiệt độ tối đa/tối thiểu, tỷ lệ glycol (nếu có), áp suất vận hành tối đa của hệ thống.

• Bước 3: Xác định lưu lượng thiết kế (Q)

  Tính toán chính xác lưu lượng m³/h hoặc l/s cần cấp cho nhánh đường ống.

• Bước 4: Tính toán chênh áp và hệ số chảy Kv

  Tính toán mối liên hệ giữa lưu lượng Q và căn bậc hai của chênh áp để chọn hệ số Kv phù hợp.

• Bước 5: Lựa chọn loại van (Tĩnh hay Động/PICV)

  Đánh giá bài toán kinh tế giữa chi phí đầu tư ban đầu và khả năng tiết kiệm điện năng vận hành.

• Bước 6: Xác định đường kính DN và kiểu kết nối

  Chọn kiểu nối ren hay mặt bích phù hợp với tiêu chuẩn đường ống hiện hữu.

• Bước 7: Kiểm tra khả năng đo đạc và cài đặt

  Đảm bảo van có sẵn cổng đo áp (test ports) tương thích với thiết bị đo commissioning.

• Bước 8: Bố trí không gian lắp đặt chuẩn kỹ thuật

  Đảm bảo khoảng cách đường ống thẳng trước/sau van và không gian để thao tác tay quay.

• Bước 9: Lập quy trình chạy thử và hiệu chỉnh (Commissioning)

  Phân công nhân sự có chuyên môn sử dụng máy đo chuyên dụng để cài đặt van sau khi hoàn thiện lắp đặt.

Câu Hỏi Thường Gặp (FAQ)

1. Van cân bằng nước là gì?

Là thiết bị cơ khí được lắp trên đường ống để điều chỉnh trở lực và lưu lượng chất lỏng, giúp phân phối nước chính xác đến từng nhánh trong hệ thống theo đúng thiết kế.

2. Tại sao hệ thống HVAC bắt buộc phải dùng van cân bằng?

Nếu không có van cân bằng, nước sẽ tập trung chảy về các nhánh gần bơm có trở lực thấp, khiến các nhánh ở xa bị thiếu nước, dẫn đến tình trạng phòng không đủ lạnh/nóng và lãng phí điện năng máy bơm.

3. Van cân bằng tĩnh và van cân bằng động khác nhau thế nào?

Van cân bằng tĩnh yêu cầu kỹ thuật viên cài đặt độ mở thủ công và giữ trở lực cố định. Van cân bằng động tích hợp cơ cấu tự động điều chỉnh diện tích dòng chảy để giữ lưu lượng không đổi khi áp suất hệ thống biến động.

4. Có thể dùng van bướm để thay thế van cân bằng nước được không?

Không nên. Van bướm được thiết kế cho chức năng đóng/mở hoàn toàn, góc mở không tuyến tính và không có cổng đo chênh áp, do đó không thể điều tiết lưu lượng chính xác.

5. Chọn van cân bằng nước theo kích thước đường ống (DN) có đúng không?

Hoàn toàn sai. Việc chọn van bắt buộc phải căn cứ vào lưu lượng thiết kế (Q), tổn thất áp suất và hệ số chảy Kv. Chọn van thuần túy theo DN thường dẫn đến việc van bị quá cỡ (oversized).

Kết Luận & Liên Hệ

Van cân bằng nước đóng vai trò là "trái tim điều tiết" trong việc đảm bảo hiệu suất vận hành và tối ưu hóa chi phí năng lượng cho các hệ thống thủy lực hiện đại. Việc đầu tư đúng loại van và thực hiện hiệu chỉnh (commissioning) bài bản không chỉ giải quyết triệt để sự cố lệch nhiệt độ giữa các khu vực mà còn kéo dài tuổi thọ cho toàn bộ cụm máy bơm, Chiller.

Hãy lưu ý rằng, một hệ thống thủy lực hoàn hảo là sự kết hợp giữa thiết bị chất lượng và thông số tính toán chính xác. Tránh lựa chọn van sơ sài chỉ dựa trên kích thước đường kính ống.
