Van 1 Chiều Ống 110: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Đúng Chuẩn Kỹ Thuật

Trong các hệ thống cấp thoát nước, xử lý nước thải hay mạng lưới tưới tiêu quy mô lớn, hiện tượng dồn áp và va đập thủy lực khi ngắt bơm luôn là mối đe dọa trực tiếp đến tuổi thọ đường ống. Để giải quyết triệt để vấn đề này, việc trang bị 110mm pipe check valve là giải pháp kỹ thuật bắt buộc giúp kiểm soát hướng dòng chảy, ngăn ngừa sự cố tụt áp và bảo vệ toàn bộ hạ tầng bơm.

Tuy nhiên, do sự khác biệt giữa quy chuẩn gọi tên theo phi ngoài của ống nhựa dân dụng và đường kính danh nghĩa trong sản xuất van công nghiệp, không ít kỹ sư và thầu thợ đã chọn sai loại thiết bị. Bài viết này sẽ phân tích chi tiết toàn bộ kiến thức kỹ thuật về 110mm pipe check valve, từ cấu tạo, nguyên lý, vật liệu cho đến danh mục kiểm tra lựa chọn chính xác nhất.

Van 1 chiều ống 110 là gì?

110mm pipe check valve là thiết bị kỹ thuật được lắp đặt trên đường ống kích thước 110 mm nhằm cho phép dòng nước hoặc lưu chất đi theo một hướng duy nhất và tự động hạn chế dòng chảy ngược. Van được chế tạo từ các vật liệu như nhựa UPVC, gang, inox hoặc đồng tùy thuộc vào môi trường sử dụng, tích hợp các cơ cấu đóng mở đa dạng như lá lật, lò xo hoặc dạng kẹp mặt bích.

Về cơ bản, van một chiều vận hành hoàn toàn dựa vào lực đẩy của chính dòng lưu chất mà không cần nguồn điện hay tác động thủ công. Cụm từ "ống 110" thường dùng để chỉ đường kính ngoài 110 mm của các loại ống nhựa như UPVC, HDPE, PPR phổ biến tại Việt Nam.

Tuy nhiên, bạn cần phân biệt rõ ràng giữa kích thước đường ống thực tế và kích thước danh nghĩa (DN) của van. Trong tiêu chuẩn van công nghiệp, đường ống phi 110 mm thường tương đương với DN100 (tương đương 4 inch) hoặc DN90 tùy theo độ dày thành ống và chuẩn kết nối như mặt bích, dán keo hay nối ren. Nếu không đo đạc và đối chiếu thực tế, việc mua van chỉ dựa vào tên gọi "110" rất dễ dẫn đến tình trạng vặn không vừa ren hoặc lệch tâm lỗ bulong mặt bích.

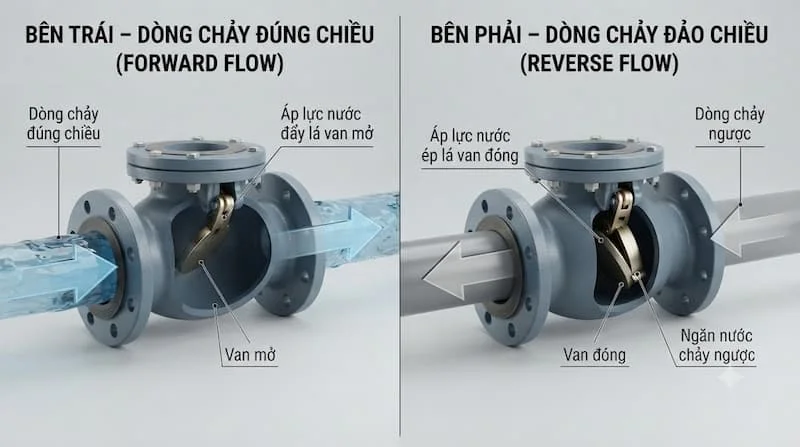

Nguyên lý hoạt động của 110mm pipe check valve

Về cơ bản, nguyên lý hoạt động của 110mm pipe check valve tuân theo một chuỗi chuyển động hoàn toàn tự động. Đầu tiên, dòng nước di chuyển đúng chiều quy định sẽ tạo ra lực áp suất đẩy trực tiếp vào đĩa van. Lực đẩy này làm cửa van mở ra cho lưu chất đi qua dễ dàng. Đến khi dòng chảy dừng lại hoặc có hiện tượng chảy ngược, áp lực nước quay đầu kết hợp với trọng lực hoặc lực đàn hồi sẽ tự động kéo đĩa van trở về vị trí ban đầu, giúp ngăn chặn dòng chảy ngược một cách triệt để.

Sự khác biệt về cơ chế đóng mở giữa hai dòng van phổ biến nhất hiện nay:

• Van 1 chiều lá lật: Đĩa van được treo trên một trục bản lề nghiêng. Khi nước chảy đúng chiều, lực nước sẽ đẩy đĩa van lật ngược lên trên để mở đường cho nước đi qua. Khi ngắt bơm, dòng nước quay ngược lại cộng với trọng lực bản thân sẽ kéo đĩa van sập xuống vị trí ghế van, bịt kín đường ống.

• Van 1 chiều lò xo: Đĩa van gắn với một lò xo nén. Để mở được van, áp lực dòng chảy phải đủ lớn để thắng được lực đàn hồi của lò xo – thông số này gọi là áp suất mở van (cracking pressure). Khi áp suất dòng chảy giảm xuống dưới mức tối thiểu hoặc chảy ngược, lò xo lập tức bung ra đẩy đĩa van ép chặt vào gioăng làm kín, giúp van đóng tức thì.

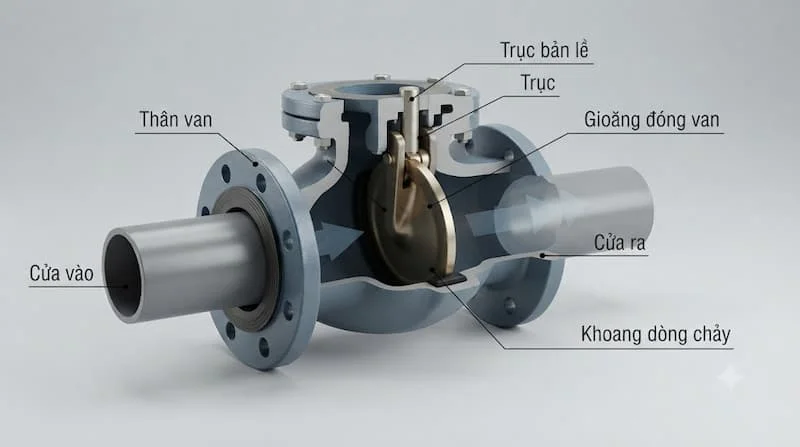

Cấu tạo 110mm pipe check valve

Dù được thiết kế theo dạng kết cấu nào, van 1 chiều dùng cho đường ống 110 mm cũng bao gồm các bộ phận cơ bản sau:

• Thân van: Bộ phận bao bọc ngoài cùng, chịu áp suất chính của hệ thống. Thân van được làm từ nhựa UPVC hay CPVC, gang đúc hoặc inox, thiết kế hai đầu kết nối dạng dán keo, ren hoặc mặt bích.

• Đĩa van (Lá van): Bộ phận trực tiếp chặn hoặc mở dòng lưu chất. Đĩa van đòi hỏi độ phẳng cao và khả năng chống ăn mòn tốt.

• Trục bản lề (đối với van lá lật): Giữ cố định đĩa van và tạo điểm tựa để đĩa van xoay quanh trục khi đóng mở.

• Lò xo (đối với van lò xo): Chế tạo từ thép không gỉ như Inox 304 hoặc Inox 316 để tránh ăn mòn, giữ nhiệm vụ hồi đĩa van về vị trí đóng.

• Gioăng làm kín: Thường chế tạo từ cao su EPDM, NBR hoặc Viton, được lót ở vị trí tiếp xúc giữa đĩa van và thân van nhằm ngăn chặn rò rỉ tuyệt đối.

• Cửa vào và cửa ra: Hai cổng kết nối trực tiếp với đường ống 110 mm, được đúc ký hiệu mũi tên hướng dòng chảy ngay trên thân van.

Các loại 110mm pipe check valve phổ biến

Tùy thuộc vào không gian lắp đặt và yêu cầu kỹ thuật, van 1 chiều phi 110 được chia thành các dòng chính:

1. Van 1 chiều lá lật

Đây là dòng van phổ biến nhất dành cho hệ thống cấp thoát nước 110 mm. Van có kết cấu cơ học đơn giản, không cản trở nhiều đến tốc độ dòng chảy nên tổn thất áp suất rất thấp. Thiết bị hoạt động tốt trong các đường ống nằm ngang có lưu lượng nước lớn.

2. Van 1 chiều lò xo

Thiết kế này nổi bật với khả năng đóng phản ứng cực nhanh nhờ lực co hồi của lò xo. Loại van này giúp chống lại hiện tượng búa nước hiệu quả, có thể lắp linh hoạt ở cả chiều ngang lẫn chiều đứng. Tuy nhiên, nó tạo ra một khoản tổn thất áp suất do lực cản ban đầu của lò xo.

3. Van 1 chiều Wafer (Van đĩa kẹp)

Loại van này có bề dày cực mỏng, thiết kế để kẹp trực tiếp giữa hai mặt bích của đường ống 110 mm. Van dạng Wafer giúp tối ưu không gian tối đa, khối lượng nhẹ, rất phù hợp cho các phòng máy bơm công nghiệp hạn chế về diện tích.

4. Van 1 chiều dán keo / Kết nối ren

Thường áp dụng cho các dòng van nhựa UPVC hoặc PPR ống 110. Thiết kế kết nối trực tiếp này giúp quá trình thi công diễn ra nhanh chóng, kín khít và tối ưu chi phí cho các công trình xử lý nước thải dân dụng hoặc nông nghiệp.

110mm pipe check valve có những vật liệu nào?

Vật liệu chế tạo quyết định trực tiếp đến độ bền và môi trường làm việc của van:

• Vật liệu nhựa (UPVC, CPVC, PPR): Rất phổ biến cho đường ống 110. Van nhựa có trọng lượng nhẹ, giá thành rẻ, khả năng chống ăn mòn hóa chất và chống oxy hóa tuyệt vời, thích hợp cho hệ thống xử lý nước thải, tưới tiêu và nước sinh hoạt.

• Vật liệu gang (Gang cầu, Gang xám): Dòng van công nghiệp có độ cứng cơ học cao, chịu áp lực va đập lớn. Van 1 chiều gang ống 110 thường sử dụng kết nối mặt bích, phủ sơn Epoxy chống gỉ, chuyên dùng cho trạm bơm cấp nước đô thị.

• Vật liệu Inox (SUS 304, SUS 316): Chịu nhiệt độ cao, chống chịu hóa chất ăn mòn mạnh và chịu áp suất cực lớn. Van inox là lựa chọn ưu tiên hàng đầu trong các nhà máy hóa chất, thực phẩm, dệt nhuộm.

• Vật liệu đồng: Thường chỉ xuất hiện ở các dòng van kích thước nhỏ hơn. Với đường ống 110 mm, van đồng rất ít khi được ứng dụng do chi phí sản xuất đắt đỏ và khối lượng quá nặng.

Thông số kỹ thuật cần quan tâm khi chọn 110mm pipe check valve

Để tránh mua sai thiết bị không thể lắp đặt, bạn cần kiểm tra chi tiết các tham số sau:

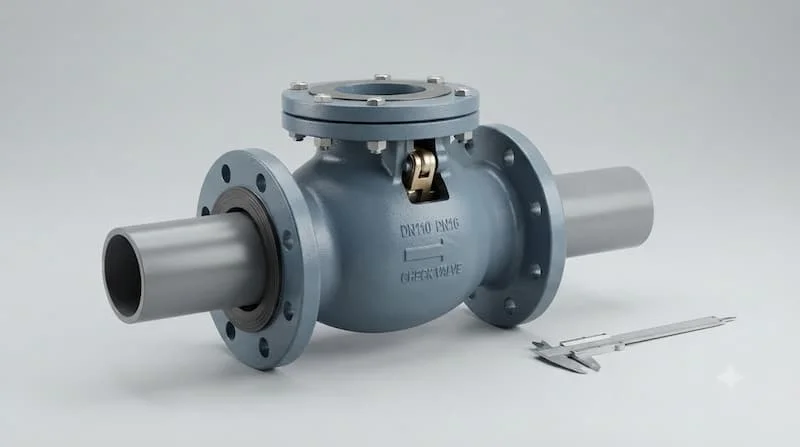

110mm pipe check valve khác van DN100 hay DN125 như thế nào?

Sự nhầm lẫn giữa thông số đường kính ngoài và đường kính danh nghĩa là nguyên nhân hàng đầu khiến nhiều người chọn sai van một chiều:

• Cách gọi "Ống 110": Dựa trên đường kính ngoài (Outside Diameter) của ống nhựa. Ống 110 có nghĩa là đường kính ngoài đo bằng thước đúng 110 mm.

• Thông số DN100 (4 inch): Kích thước danh nghĩa bên trong của van theo tiêu chuẩn quốc tế. Thông thường, một đường ống nhựa có đường kính ngoài 110 mm sẽ có đường kính trong khoảng 98 đến 102 mm tùy độ dày chuẩn áp suất, nên van phù hợp đi kèm thường là dòng DN100.

• Thông số DN125 (5 inch): Dành cho các đường ống lớn hơn hẳn với đường kính ngoài thường khoảng 140 mm. Bạn không thể lắp van DN125 cho ống 110 vì kích thước bích và đường xả vượt quá nhiều.

Khuyên dùng: Đừng bao giờ mua van chỉ bằng cách đọc con số "110". Hãy dùng thước đo đường kính ngoài thực tế của ống, kiểm tra độ dày thành ống và yêu cầu nhà cung cấp cho xem bản vẽ kích thước chi tiết của van để đối chiếu chuẩn xác.

Nên chọn van 1 chiều lá lật hay van lò xo cho ống 110?

Cả hai dòng van đều có những ưu và nhược điểm riêng biệt. Bảng so sánh dưới đây sẽ giúp bạn đưa ra quyết định phù hợp:

Lời khuyên: Hãy chọn van lá lật nếu bạn cần ưu tiên lưu lượng nước chảy tối đa và hệ thống không có nguy cơ búa nước mạnh. Ngược lại, hãy chọn van lò xo khi cần lắp van trên đường ống đứng ngắt xuất ngược hoặc hệ thống áp lực cao cần đóng van tức thì.

110mm pipe check valve được sử dụng ở đâu?

Nhờ kích thước đường ống 110 mm rất phổ biến trong cả dân dụng lẫn công nghiệp, van 1 chiều 110 hiện diện ở nhiều hạ tầng:

• Đầu ra máy bơm nước: Lắp ngay sau máy bơm cấp nước tầng hầm, bơm hố móng để ngăn nước chảy ngược làm nứt vỡ cánh quạt bơm khi dừng đột ngột.

• Hệ thống thoát nước mưa và chống ngập: Lắp ở đầu ra đường ống 110 xả ra kênh, triều cường để ngăn nước sông hoặc nước biển chảy ngược vào nhà khi mưa lớn.

• Trạm xử lý nước thải: Kiểm soát hướng chảy của bùn vi sinh, nước thải công nghiệp giữa các bể chứa.

• Hệ thống tưới tiêu nông nghiệp: Giữ chân van luân chuyển nước từ kênh rạch lên các khu vực trang trại diện tích lớn.

• Hệ thống tuần hoàn nước bể bơi, đài phun nước: Giữ cho áp lực đường ống luôn đong đầy, giúp máy bơm không bị chạy khô.

Những sai lầm thường gặp khi chọn van 1 chiều ống 110

Để hệ thống hoạt động trơn tru, bạn cần tránh 6 sai lầm phổ biến dưới đây:

1. Chỉ nhìn vào con số "110": Không quy đổi chính xác ra DN100 hay đối chiếu kích thước bích, dẫn đến van không vừa với đường ống.

2. Lắp ngược chiều dòng chảy: Bỏ qua ký hiệu mũi tên đúc trên thân van. Lắp ngược sẽ khiến van chặn hoàn toàn dòng nước chảy đi, gây cháy máy bơm.

3. Chọn sai dạng van theo hướng ống: Dùng van 1 chiều lá lật dạng thả tự do để lắp cho đường ống đứng dốc ngược, khiến lá van không thể đóng kín được.

4. Bỏ qua đặc tính lưu chất: Sử dụng van nhựa UPVC thông thường cho hóa chất nồng độ cao hoặc nước nóng trên 60°C làm biến dạng van.

5. Không tính toán áp suất búa nước: Lắp van đóng chậm cho hệ thống đường ống dài có áp lực cao gây hiện tượng rung giật vỡ ống.

6. Mua sản phẩm giá rẻ kém chất lượng: Đĩa van bị lệch, gioăng cao su nhanh mục nát làm xì nước chảy ngược chỉ sau vài tháng vận hành.

Danh mục kiểm tra khi chọn van 1 chiều ống 110

Trước khi quyết định mua hàng, bạn hãy hoàn thành các bước kiểm tra kỹ thuật sau:

• Đo chính xác đường kính ngoài và độ dày thành ống 110 mm.

• Xác định thông số DN tương ứng (thường là DN100) của van.

• Lựa chọn dạng kết nối gồm dán keo, bắt mặt bích hay nối ren.

• Chọn loại van phù hợp như van lá lật, van lò xo hay van kẹp đĩa Wafer.

• Kiểm tra vật liệu chế tạo van gồm nhựa UPVC, Gang hay Inox.

• Xác định áp suất làm việc tối đa của hệ thống tính theo Bar.

• Xác định nhiệt độ lưu chất đi qua đường ống.

• Xác định tính chất môi chất là nước sạch, nước thải hay hóa chất.

• Kiểm tra vị trí không gian lắp đặt thuộc đường ống đứng hay đường ống ngang.

• Kiểm tra mũi tên chỉ hướng dòng chảy trên thân van trước khi gá lắp.

• Tra cứu thông số kỹ thuật chuẩn trong bản vẽ của nhà sản xuất.

• Chuẩn bị đầy đủ vật tư phụ như gioăng cao su làm kín, keo dán ống hoặc bộ bulong bích.

Cách lắp đặt van 1 chiều ống 110

Quy trình thi công van 1 chiều ống 110 đúng tiêu chuẩn kỹ thuật bao gồm các bước:

• Bước 1: Ngắt hoàn toàn nguồn điện máy bơm và khóa các van khóa chặn trước khi thao tác.

• Bước 2: Vệ sinh sạch sẽ mạt nhựa, bụi bẩn, dầu mỡ bên trong lòng ống 110 mm và đầu kết nối của van.

• Bước 3: Tìm ký hiệu mũi tên được đúc nổi trên thân van. Đảm bảo mũi tên chỉ đúng theo hướng nước chảy đi.

• Bước 4: Lắp đặt van vào đường ống. Nếu dùng van dán keo, thoa đều keo dán nhựa chuyên dụng lên hai đầu ống và lòng van rồi giữ chặt trong 30 giây. Nếu dùng van mặt bích, đặt gioăng cao su làm kín vào giữa hai mặt bích, xỏ bulong và siết đều tay theo đường chéo.

• Bước 5: Chờ keo khô hoàn toàn (tối thiểu 2 giờ đối với van dán keo) hoặc kiểm tra lại lực siết bulong.

• Bước 6: Mở van chặn, bật máy bơm chạy thử với áp lực tăng dần.

• Bước 7: Quan sát kỹ các mối nối xem có bị rò rỉ nước hay không, đồng thời lắng nghe xem van có phát ra tiếng va đập lạ hay không.

Câu hỏi thường gặp về van 1 chiều ống 110

1. Van 1 chiều ống 110 có phải là van DN110 không?

Không. Trong tiêu chuẩn van công nghiệp không có kích thước DN110. Ống nhựa phi 110 mm theo đường kính ngoài sẽ tương ứng với van kích thước danh nghĩa DN100 (hoặc 4 inch).

2. Van 1 chiều ống 110 nhựa UPVC có chịu được hóa chất không?

Van 1 chiều nhựa UPVC chịu được các loại hóa chất nhẹ, dung dịch axit và kiềm loãng, nước mặn, nước thải sinh hoạt. Nếu dùng cho hóa chất đặc nồng độ cao hoặc nhiệt độ trên 60°C, bạn nên chọn van chất liệu CPVC hoặc Inox 316.

3. Nên dùng van 1 chiều lá lật hay van lò xo cho đường ống đứng?

Đối với đường ống lắp thẳng đứng, bạn nên chọn van 1 chiều lò xo. Lực đẩy của lò xo sẽ giúp đĩa van đóng sập lập tức khi ngắt dòng chảy, tránh việc đĩa van bị kẹt lơ lửng do lực cản trọng trường.

4. Lắp van 1 chiều ống 110 sau máy bơm có tác dụng gì?

Lắp van 1 chiều ngay sau đầu ra của máy bơm giúp ngăn không cho cột nước cao chảy ngược về làm quay ngược cánh quạt, tránh hiện tượng cháy động cơ và triệt tiêu xung áp lực búa nước bảo vệ máy bơm.

5. Làm sao để biết van 1 chiều ống 110 bị hỏng?

Dấu hiệu van bị hỏng bao gồm việc nước vẫn bị chảy ngược về bể chứa khi tắt bơm do van đóng không kín, máy bơm phải mồi lại nước liên tục, hoặc có tiếng va đập rất lớn phát ra từ thân van khi vận hành.

Chọn đúng van 1 chiều ống 110 để bảo vệ hệ thống đường ống

Trang bị van 1 chiều ống 110 đúng chuẩn kỹ thuật là giải pháp tiết kiệm và hiệu quả nhất để nâng cao độ an toàn cho toàn bộ mạng lưới cấp thoát nước. Một chiếc van phù hợp không chỉ giúp duy trì áp suất ổn định mà còn bảo vệ máy bơm đắt tiền khỏi các sự cố hư hỏng do dòng chảy ngược gây ra.

Đừng để những nhầm lẫn về kích thước "110" hay chọn sai vật liệu làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn.

Bạn đang tìm kiếm dòng van 1 chiều ống 110 phù hợp cho công trình của mình?

Hãy cung cấp ngay thông tin về loại ống, áp suất vận hành và môi chất sử dụng, đội ngũ kỹ sư của chúng tôi sẽ tư vấn mẫu van chính xác cùng mức giá ưu đãi nhất đối với van 1 chiều ống 110.
